IO-Link / analog converter
AI U 0...10V, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

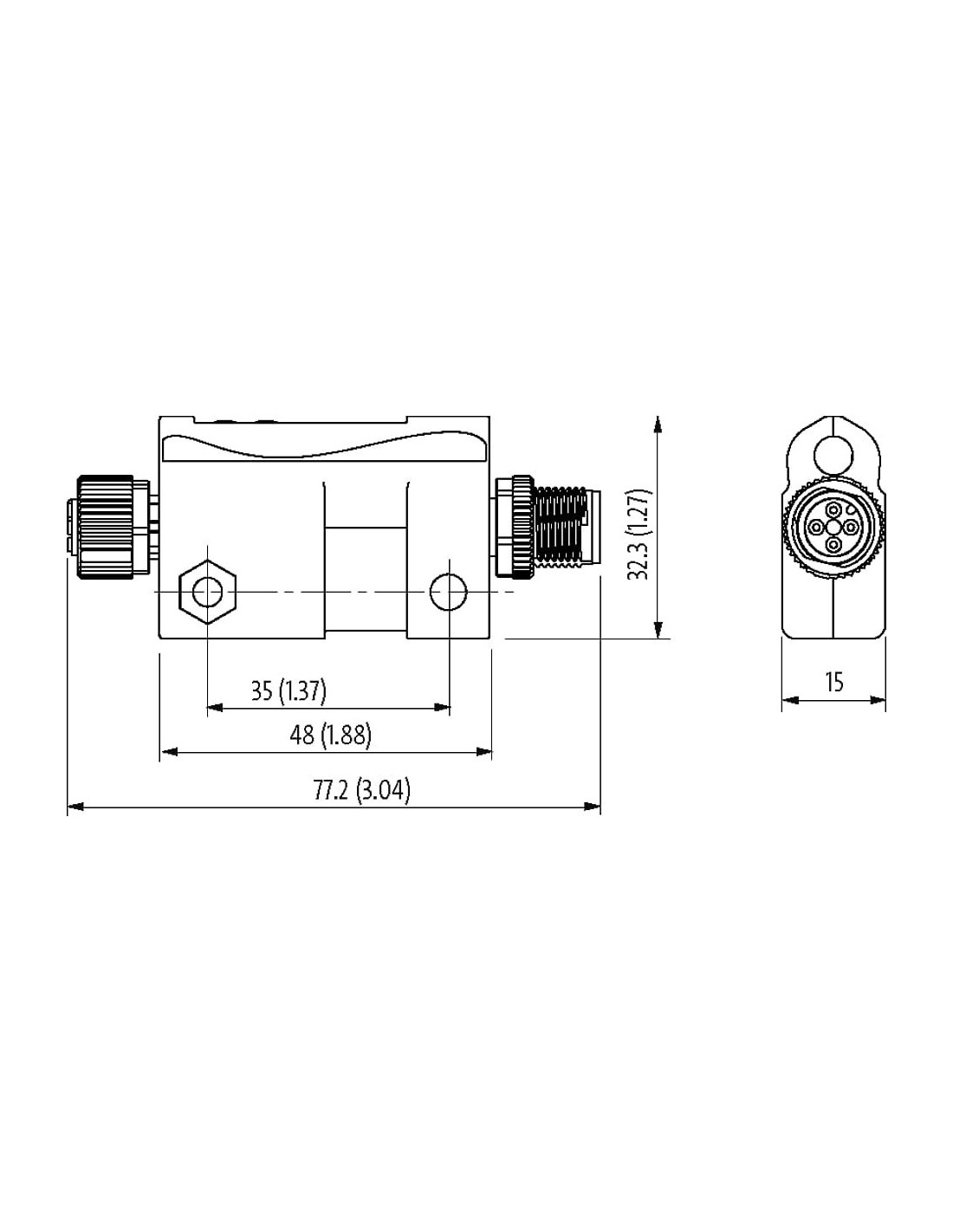

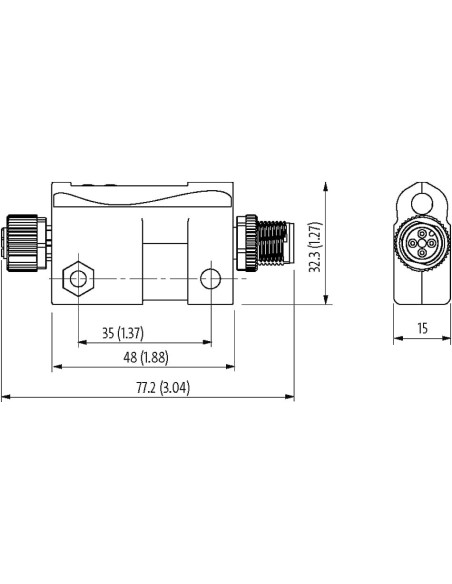

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków

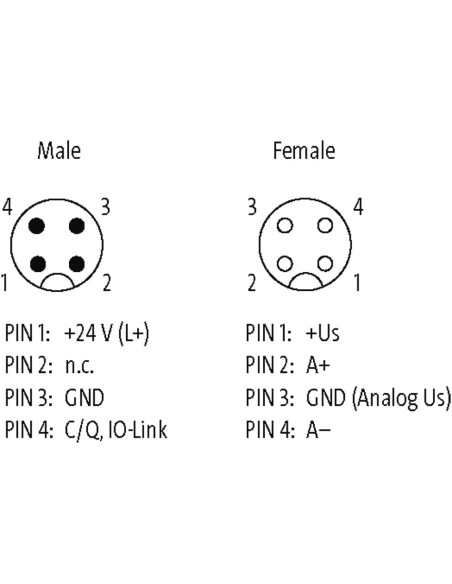

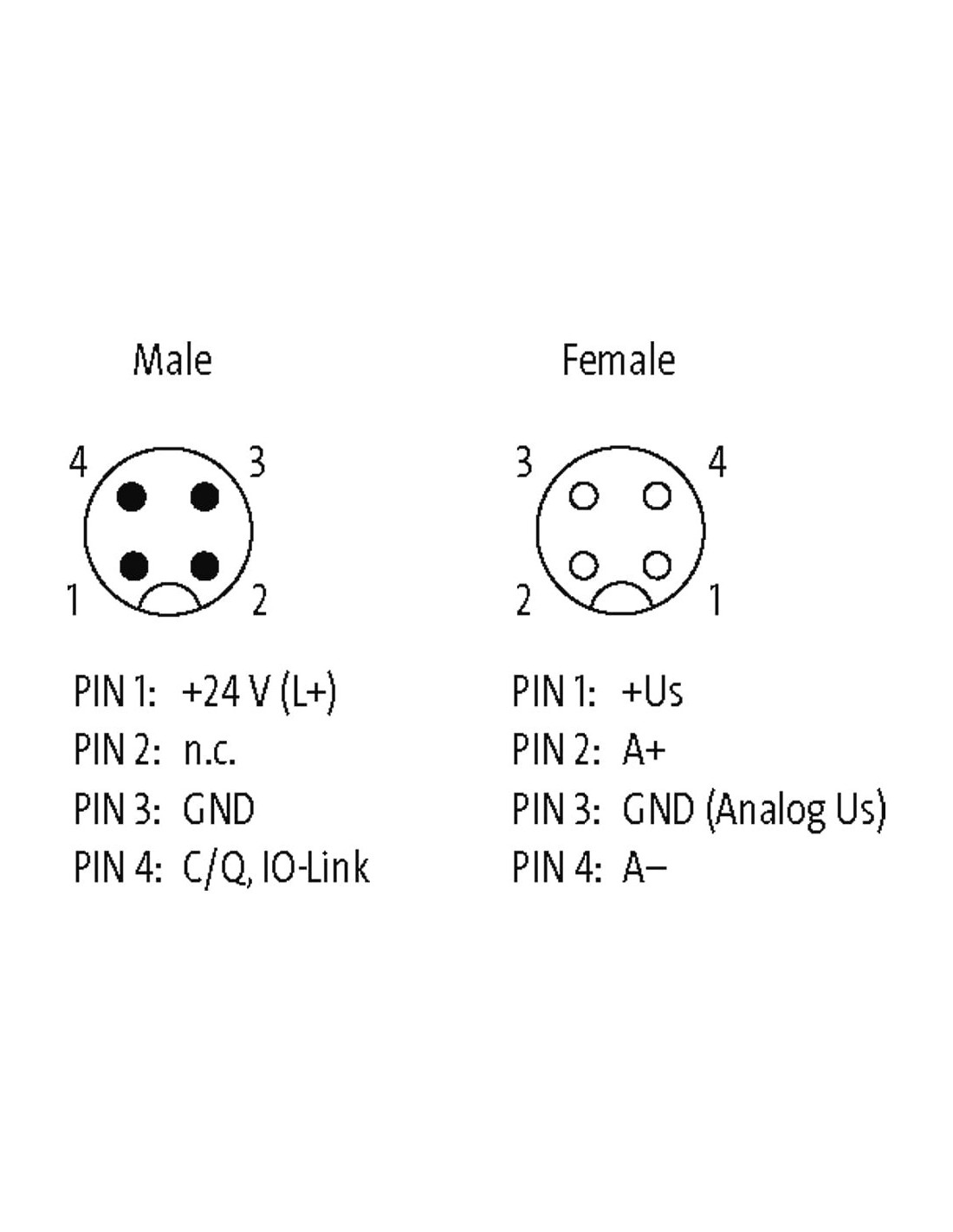

Connection types
| Typ przyłącza 1 | AI |
| Typ przyłącza 2 | IO-Link AI |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | A + |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | A - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |

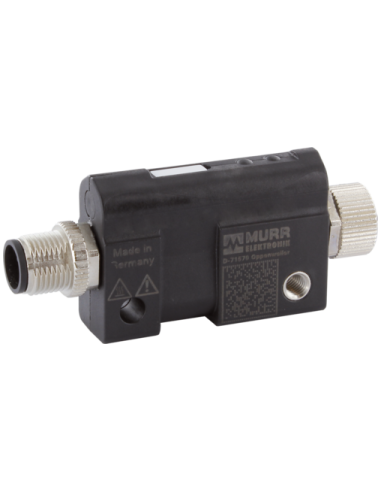

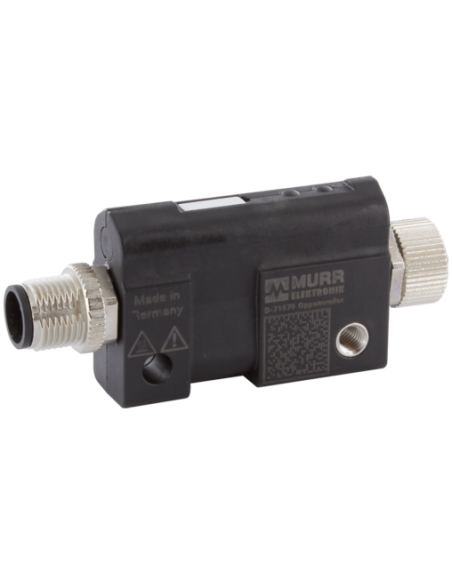

Konwerter IO-Link AI 0...10V M12 – Zaawansowane rozwiązanie do integracji sygnałów analogowych
Konwerter IO-Link AI 0...10V o kodzie produktu 5000-00501-1200000 to nowoczesny moduł umożliwiający przetwarzanie sygnałów analogowych (0...10V) na format cyfrowy komunikacji IO-Link. Moduł został zaprojektowany z myślą o zastosowaniach przemysłowych, które wymagają niezawodności oraz elastyczności integracji. Dzięki oznaczeniu M12 i stopniowi ochrony IP65/IP67 jest idealny do montażu zarówno wewnątrz, jak i na zewnątrz szaf sterowniczych oraz bezpośrednio na maszynach.
Najważniejsze zalety i możliwości zastosowań konwertera IO-Link 0...10V
Moduł umożliwia łatwe i skuteczne podłączenie klasycznych czujników analogowych posiadających wyjście napięciowe do nowoczesnych systemów komunikacji cyfrowej IO-Link, co pozwala na:
- Modernizację istniejących instalacji bez konieczności wymiany okablowania oraz czujników.
- Szybkie wdrożenia dzięki standaryzowanemu złączu M12 i prostemu montażowi.
- Redukcję błędów przesyłu sygnału oraz wpływu zakłóceń dzięki cyfrowej przesyłce danych do sterownika.
- Możliwość pełnej diagnostyki zarówno przez IO-Link, jak i sygnalizację LED na module.
- Łatwe parametryzowanie i monitorowanie pracy urządzenia z poziomu systemu nadrzędnego.
- Możliwość stosowania w trudnych warunkach środowiskowych dzięki wysokiemu stopniowi ochrony IP65/IP67 oraz szerokiemu zakresowi temperatur roboczych.
Typowe zastosowania:
- Zautomatyzowane linie produkcyjne w przemyśle maszynowym i spożywczym,
- Modernizacja maszyn – szybka integracja klasycznych czujników w nowe sieci IO-Link,
- Zaawansowane systemy raportowania procesowego,
- Monitoring oraz zdalna diagnostyka parametrów procesowych w fabrykach przyszłości.
Budowa, bezpieczeństwo i niezawodność konwertera AI 0...10V IO-Link
Urządzenie zostało wyposażone w trwałą obudowę z tworzywa sztucznego oraz standardowe przemysłowe złącza M12 (żeńskie i męskie z czarnym uchwytem stykowym), co znacznie ułatwia szybki montaż i wymianę. Elektronika konwertera zabezpieczona jest przed:
- Nieprawidłową polaryzacją zasilania,
- Zwarciem na zasilaniu oraz przeciążeniem,
- Przepięciami i niepożądanym zasilaniem zwrotnym.
Na uwagę zasługuje wbudowany system monitorowania stanu urządzenia, ostrzegający o przekroczeniu temperatur, napięcia oraz prądu zarówno optycznie, jak i przez zintegrowaną komunikację IO-Link.
Wymiary, montaż i podłączenie konwertera
Zwarta konstrukcja (77,2 x 32,3 x 15 mm) sprawia, że konwerter doskonale sprawdzi się nawet w ograniczonych przestrzeniach montażowych. Podłączenie odbywa się przez standardowe złącza M12, 4-pinowe – szczegółowa konfiguracja pinów jest zgodna z najpopularniejszymi standardami przemysłowymi, co ułatwia szybką integrację.
Dlaczego warto wybrać konwerter IO-Link AI 0...10V M12?
Konwerter sygnału analogowego na IO-Link to kluczowy element transformacji cyfrowej w przemyśle i automatyce. Umożliwia on bezproblemowe podłączenie klasycznych czujników i integrację z systemami sterowania, zapewniając jednocześnie zaawansowaną diagnostykę i niezawodność działania nawet w trudnych warunkach eksploatacyjnych.
Dzięki swojej uniwersalności i kompaktowej obudowie stanowi praktyczne rozwiązanie dla wszelkich aplikacji wymagających rejestracji sygnałów napięciowych 0...10V oraz pełnej integracji z siecią IO-Link.
