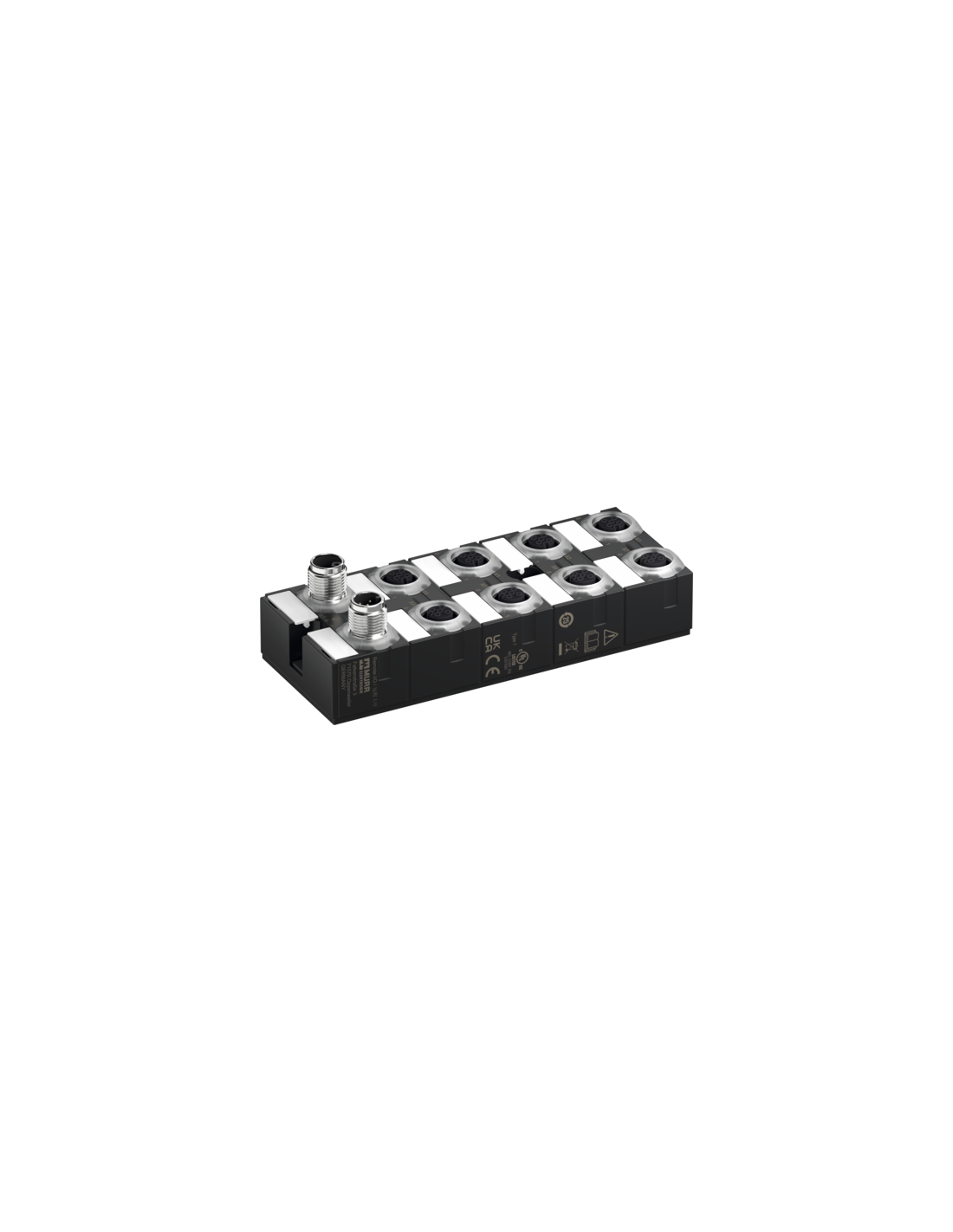

Hub IO-Link w obudowie syntetycznej 50 mm
16 konfigurowalnych wejść/wyjść cyfrowych
1 × M12 IO-Link Class A
1 × M12L 4-pinowy port zasilania z izolacją galwaniczną
8 × M12 I/O
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze UL1 DC | 24 V |
| Napięcie robocze UL1 DC min. | 18 V |
| Napięcie robocze UL1 DC maks. | 30 V |
| Napięcie robocze UL2 DC | 24 V |
| Napięcie robocze UL2 DC min. | 18 V |
| Napięcie robocze UL2 DC maks. | 30 V |
| Pobór prądu maks. | 75 mA |
| Prąd sumaryczny UL1 | 6 A |
| Prąd sumaryczny UL2 | 6 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia min. | 1 ms |
| Filtr czasu wejścia maks. | 10 ms |
| Filtr czasu wejścia, parametryzowany | tak |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 12 × 2 A; 4 × 4 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UL1/UL2 | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

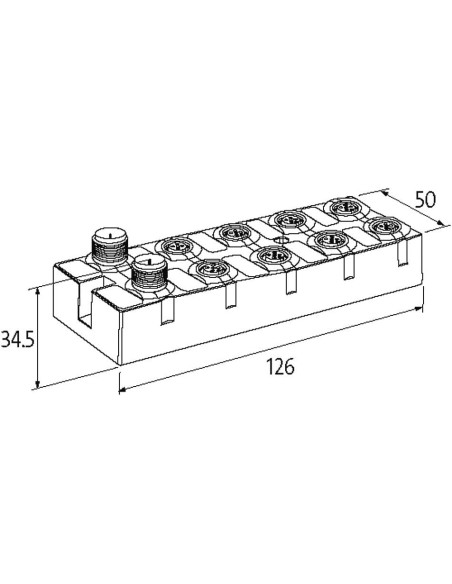

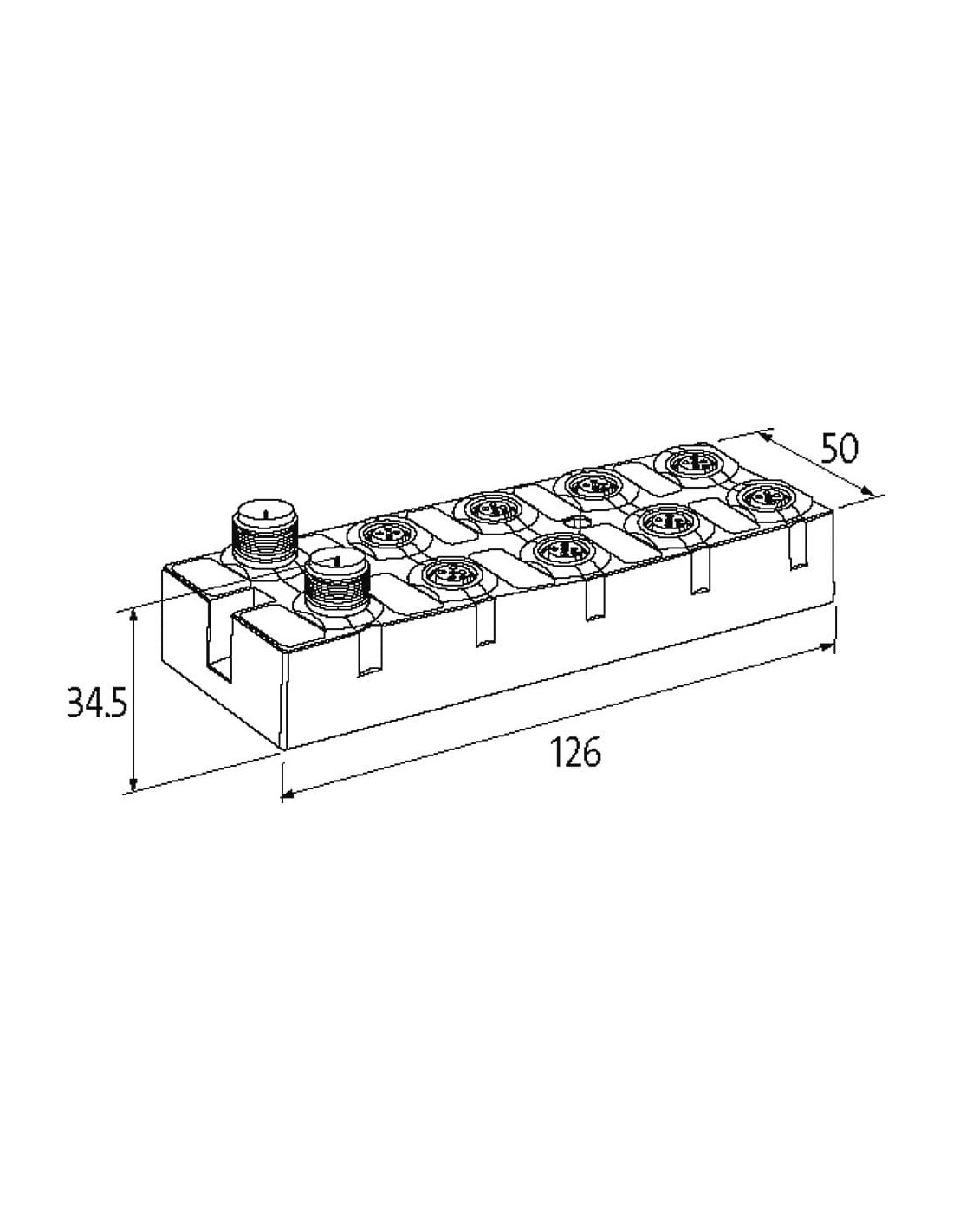

| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X0-X3 |
| Typ przyłącza 3 | X4-X7 |
| Typ przyłącza 4 | X4-X7 |
| Typ przyłącza 5 | XD1 |
| Connection type 6 | XD1 |
| Connection type 7 | XZ1 |
| Connection type 8 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 2) |
| PIN 2 | DIO (UL 2) |
| PIN 3 | 0 V (UL 2) |
| PIN 4 | DIO (UL 2) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 2 |
| PIN 2 | DIO UL 2 |
| PIN 3 | 0 V UL 2 |
| PIN 4 | DIO UL 2 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 1) |
| PIN 2 | DIO (UL 1) |
| PIN 3 | 0 V |
| PIN 4 | DIO (UL 1) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 1 |
| PIN 2 | DIO UL 1 |
| PIN 3 | 0 V UL 1 |
| PIN 4 | DIO UL 1 |
| PIN 5 | PE |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 1) |
| PIN 2 | 0 V (UL 2) |
| PIN 3 | 0 V (UL 1) |
| PIN 4 | 24 V DC (UL 2) |
| PIN 5 | n.c. |
Connection type 6
| Family construction form | M12 |
| Gender | male |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 1 |
| PIN 2 | 0 V UL 2 |
| PIN 3 | 0 V UL 1 |
| PIN 4 | 24 V DC UL 2 |
| PIN 5 | n.c. |
Connection type 7
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Connection type 8
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Hub IO-Link MVP12-P6 DIO8 DIO8 8xM12A IOLA12 PL4 E0 59828 – Nowoczesne rozwiązanie dla automatyki przemysłowej

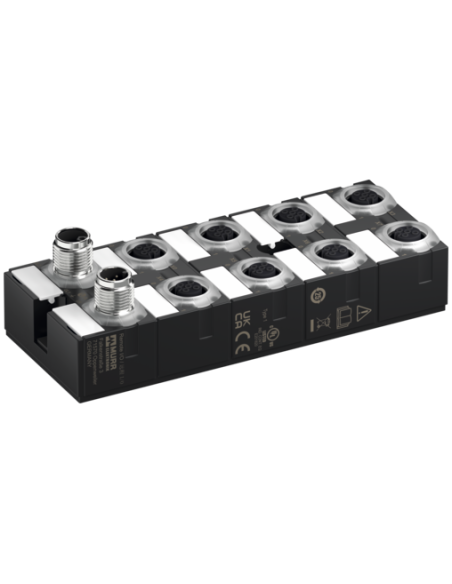

Hub IO-Link MVP12-P6 DIO8 DIO8 (kod produktu: 59828) to zaawansowany moduł rozproszony, przeznaczony do integracji systemów automatyki w trudnych warunkach przemysłowych. Urządzenie, zamknięte w wytrzymałej obudowie syntetycznej o kompaktowych wymiarach 126 x 50 x 34,5 mm, zapewnia niezawodność, bezpieczeństwo pracy oraz możliwość elastycznej rozbudowy aplikacji zarówno w przemyśle maszynowym, jak i automatyce produkcyjnej.
Zalety i funkcjonalność Hub IO-Link MVP12-P6 DIO8 DIO8
- Uniwersalne zastosowanie – do 16 konfigurowalnych cyfrowych wejść/wyjść, z możliwością dostosowania do wymagań konkretnej aplikacji.
- Łatwa integracja – 8 złączy M12 oraz specjalny port IO-Link Class A umożliwiają szybkie podłączenie czujników lub elementów wykonawczych.
- Wysoki poziom ochrony klasowej IP68 – urządzenie odporne na pył i zalanie wodą, sprawdzi się także w środowisku o wysokiej wilgotności lub dużym zapyleniu.
- Dwustrefowe zasilanie (UL1/UL2) z izolacją galwaniczną – pozwala oddzielić zasilanie układów logicznych od obciążenia, gwarantując większe bezpieczeństwo i stabilność pracy.
- Rozbudowana diagnostyka LED – wbudowane diody LED umożliwiają szybką weryfikację stanu pracy oraz diagnozowanie błędów na poziomie kanału i modułu.
- Komunikacja IO-Link – zgodność z normą IO-Link (Device, Port Class A, Rev. 1.1.2, transmisja COM3) gwarantuje szybką wymianę danych i łatwą integrację z systemami nadrzędnymi.
- Ochrona przed zwarciem, przeciążeniem i przepięciami – zapewnia długotrwałą i stabilną eksploatację nawet w wymagających środowiskach przemysłowych.
Typowe zastosowania i możliwości wykorzystania MVP12-P6 DIO8 DIO8
Hub IO-Link MVP12-P6 DIO8 DIO8 jest powszechnie wykorzystywany w instalacjach automatyzacji linii produkcyjnych, maszynach pakujących, systemach transportowych oraz wszędzie tam, gdzie kluczowa jest szybka wymiana sygnałów cyfrowych i sprawna komunikacja z systemem nadrzędnym poprzez protokoły IO-Link. Dzięki kompaktowej budowie doskonale nadaje się do montażu w ograniczonych przestrzeniach, a szeroki zakres temperatur pracy oraz podwyższona szczelność pozwalają na instalację modułu nawet w trudnych warunkach przemysłowych.
- Modernizacja stanowisk produkcyjnych
- Budowa inteligentnych maszyn i linii technologicznych
- Rapid prototyping w automatyce przemysłowej
- Tworzenie rozproszonych systemów sterowania
Najważniejsze cechy konstrukcyjne i techniczne
Hub IO-Link MVP12-P6 DIO8 DIO8 posiada obudowę kompatybilną z typowym dwupunktowym montażem śrubowym, co ułatwia montaż na konstrukcji maszynowej. Przemyślana konfiguracja pinów w wielo-pinowych złączach pozwala na intuicyjne podłączanie zarówno przyłączy zasilających, jak i sygnałów cyfrowych. Wysoki prąd wyjściowy na pin (do 4 A) umożliwia sterowanie również wymagającymi obciążeniami.
Dzięki rozbudowanej funkcjonalności diagnostyki MVP12-P6 DIO8 DIO8 pozwala na bieżąco monitorować status podłączonych urządzeń i reagować na potencjalne problemy, co przekłada się na minimalizację przestojów produkcyjnych oraz zwiększenie niezawodności automatycznych linii produkcyjnych.
Polecamy także inne produkty z kategorii: Urządzenia IO-Link »
