IO-Link / analog converter
AO U 0...10V, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 19 mA |
Dane elektryczne | Wyjście
| Type Output | Technika 2 -, 3 -, 4-przewodowa |
| Output current max. | 0,2 A |
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Czas przetwarzania wyjścia analogowego maks. | 5 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Przetężenie prądu zasilania czujnika, Uszkodzenie przewodu czujnika, Uszkodzenie urządzenia, dolna granica, górna granica, Übersteuerung |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

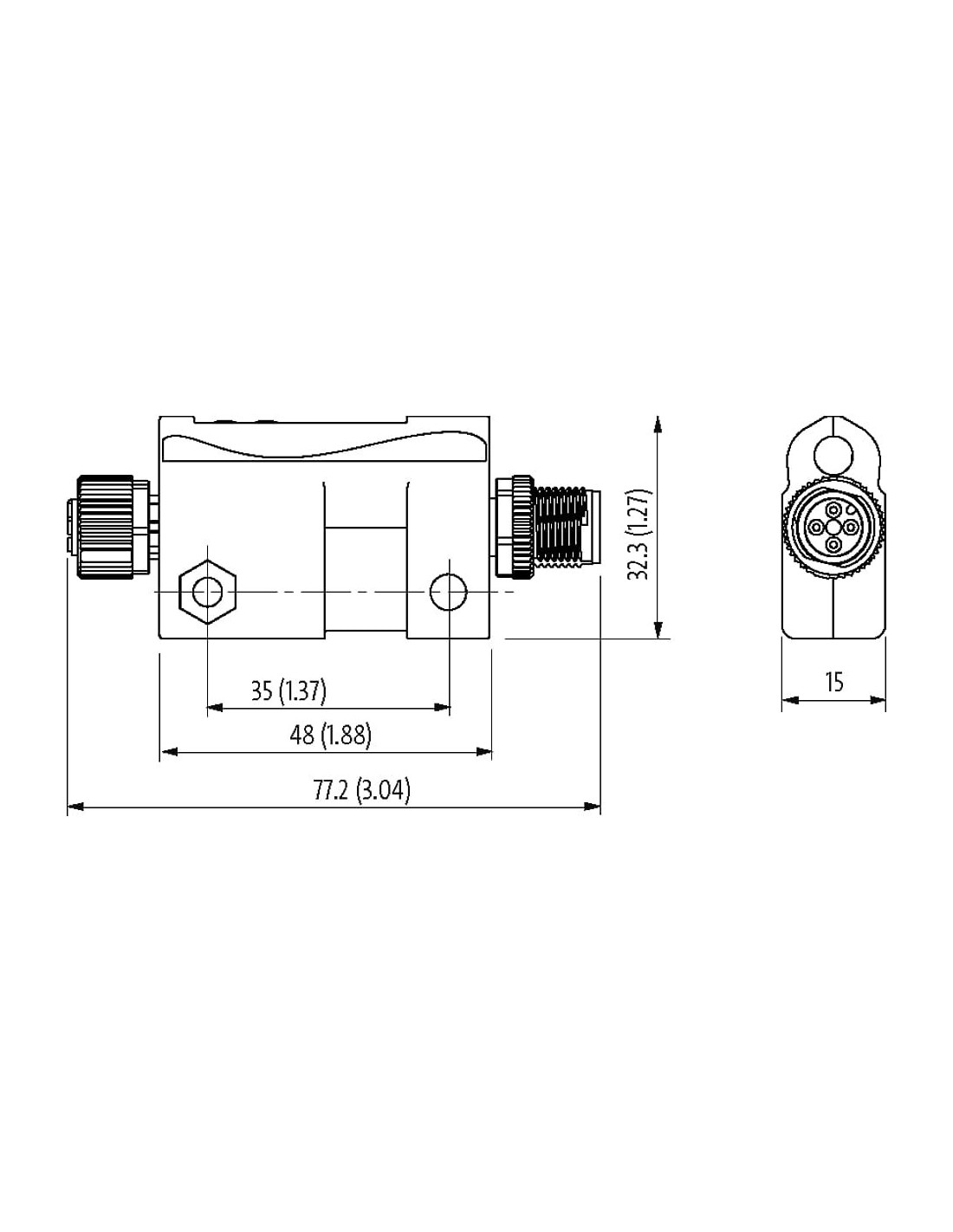

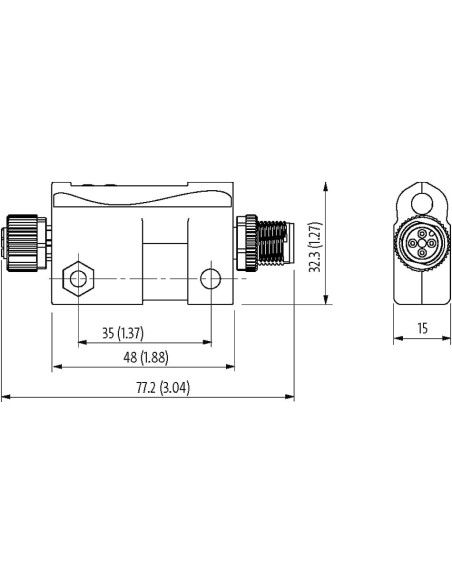

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | AO |
| Typ przyłącza 2 | IO-Link AO |

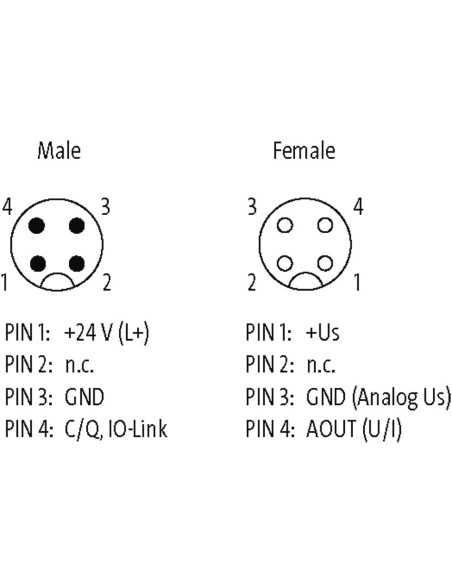

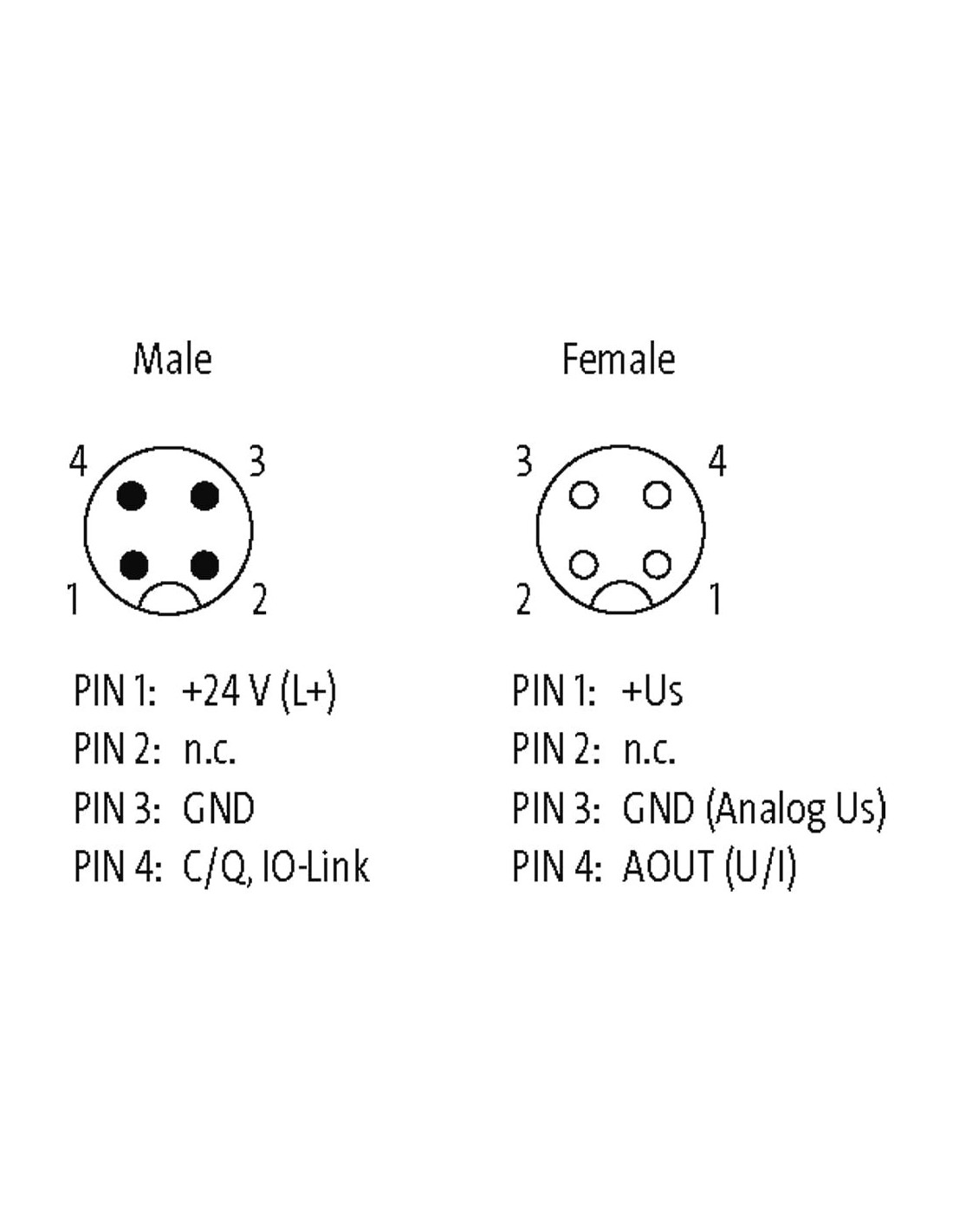

Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + US |
| PIN 2 | n.c. |
| PIN 3 | 0 V (Analog US) |
| PIN 4 | AOut (U / I) |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |

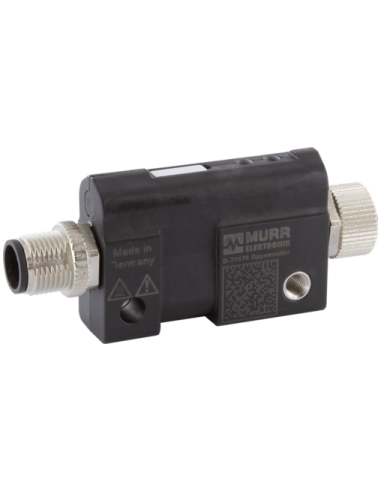

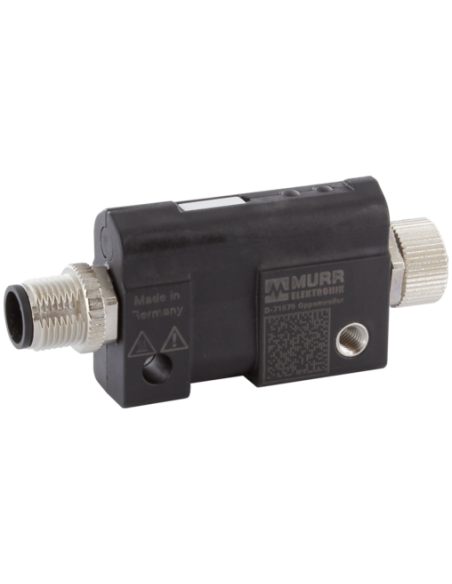

Konwerter IO-Link / analogowy 5000-00501-2200000 – Przemysłowy przetwornik sygnału
Konwerter IO-Link / analogowy 5000-00501-2200000 to zaawansowane rozwiązanie umożliwiające łatwą integrację sygnałów IO-Link z popularnymi rozwiązaniami analogowymi w systemach automatyki przemysłowej. Dzięki wyjściu analogowemu 0–10 V oraz standardowemu interfejsowi M12, urządzenie znajduje szerokie zastosowanie w aplikacjach pomiarowych, monitoringu oraz zaawansowanych systemach sterowania.
Możliwości i zalety konwertera IO-Link / analogowego
Przemysłowy konwerter IO-Link / analogowy umożliwia szybkie i precyzyjne przetwarzanie danych cyfrowych na stabilny sygnał analogowy. Dzięki wysokiej rozdzielczości 16 bitów zapewnia bardzo dokładną transmisję wartości pomiarowych do urządzeń nadrzędnych.
- Uniwersalność zastosowania – pozwala na integrację nowoczesnych urządzeń IO-Link z klasycznymi wejściami analogowymi PLC lub panelami operatorskimi.
- Wytrzymała konstrukcja – stopień ochrony IP65/IP67 czyni konwerter idealnym wyborem do zastosowań w trudnych warunkach przemysłowych.
- Szybki czas reakcji – maksymalny czas przetwarzania sygnału wynosi zaledwie 5 ms, co pozwala na wykorzystanie w aplikacjach wymagających dynamicznej kontroli procesów.
- Zaawansowana diagnostyka – możliwość monitorowania stanu pracy, temperatury oraz występowania zdarzeń (np. przepięć, przeciążeń) bezpośrednio przez IO-Link lub wizualnie poprzez diody LED.
Zastosowania konwertera IO-Link / analogowego
Konwerter znajduje szerokie zastosowanie wszędzie tam, gdzie niezbędne jest przekształcanie sygnałów cyfrowych na analogowe, szczególnie w automatyce przemysłowej i instalacjach sterujących. Urządzenie umożliwia adaptację nowoczesnych czujników IO-Link do starszych systemów automatyki, które wymagają wejść analogowych 0–10 V. Typowe obszary użycia obejmują:
- Konstrukcje maszyn i linii produkcyjnych
- Zautomatyzowane systemy produkcyjne
- Monitoring i regulacja parametrów procesów
- Integracja rozproszonych czujników w systemach sterowania
- Szybkie retrofity starszych instalacji automatyki
Wytrzymałość i niezawodność w warunkach przemysłowych
Produkt wyróżnia się odpornością na kurz i wilgoć (klasa szczelności IP65/67) oraz zabezpieczeniami przed odwrotną polaryzacją, przeciążeniami i przepięciami. Kompaktowa obudowa z tworzywa sztucznego o wymiarach 77,2 x 32,3 x 15 mm pozwala na łatwy montaż nawet w ograniczonych przestrzeniach.
Łatwość podłączenia – standard M12
Konwerter wyposażony jest w standardowe złącza M12 (męskie i żeńskie), co ułatwia szybkie i pewne połączenie z innymi elementami systemu automatyki. Wyprowadzenia pinów zgodne z normą oraz graficzna dokumentacja zacisków zapewniają łatwość integracji z istniejącymi urządzeniami.
Kompatybilność i bezpieczeństwo pracy
Urządzenie obsługuje najnowszy standard IO-Link V1.1 oraz działa z napięciem roboczym 24 V DC (zakres 18–30 V). Zabezpieczenia elektryczne oraz możliwość szczegółowej diagnostyki czynią je idealnym wyborem dla profesjonalnych aplikacji przemysłowych.
