Dostępny

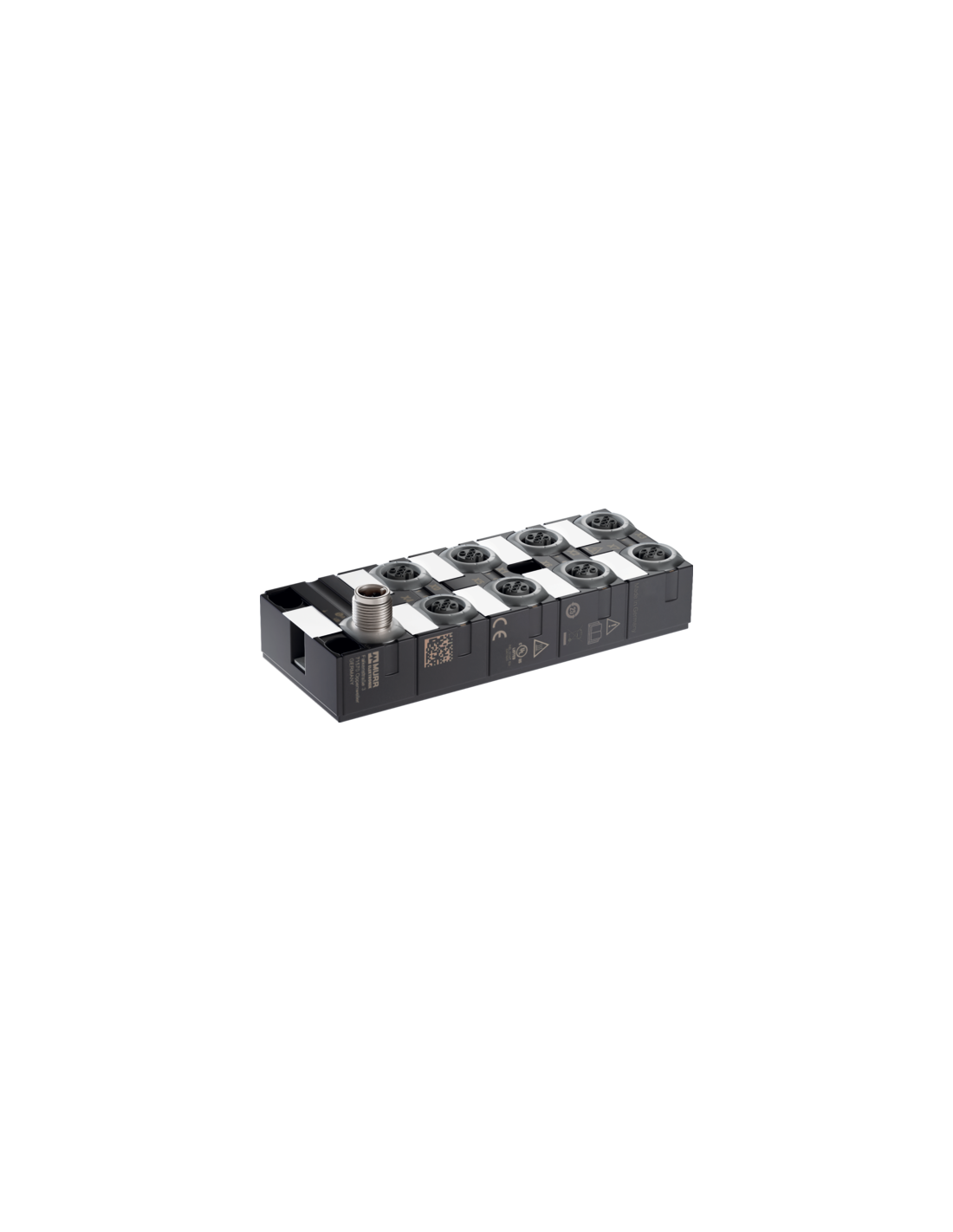

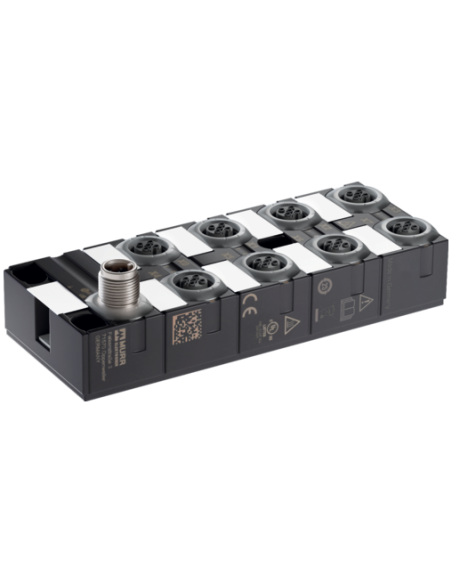

Hub IO-Link w obudowie syntetycznej 50 mm
1 × M12 IO-Link Class B
8 × M12 I/O
16 konfigurowalnych wejść/wyjść cyfrowych
Izolowane galwanicznie grupy napięciowe
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 18 V |
| Napięcie robocze UA DC maks. | 30 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia min. | 0 ms |
| Filtr czasu wejścia maks. | 15 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | B |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 4 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UA | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
| Typ przyłącza 4 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | DIO (UA) |
| PIN 3 | 0 V (UA) |
| PIN 4 | DIO (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DIO (US) |
| PIN 3 | 0 V (US) |
| PIN 4 | DIO (US) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | 24 V DC UA (P 24) |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V UA (N 24) |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | 24 V DC (UA) (P 24) |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V (UA) (N 24) |
Koncentrator IO-Link MVP12-P6 DIO8 DIO8 8xM12A – Wydajne i uniwersalne rozwiązanie dla automatyki
Koncentrator IO-Link MVP12-P6 DIO8 DIO8 8xM12A, o kodzie produktu 59818, to nowoczesny hub wejść/wyjść przeznaczony do zastosowań przemysłowych, idealnie sprawdzający się w wymagających aplikacjach automatyki. Wyposażony w syntetyczną obudowę o szerokości 50 mm, zapewnia wyjątkową trwałość oraz odporność na trudne warunki środowiskowe i mechaniczne. Dzięki stopniowi ochrony IP68, koncentrator gwarantuje niezawodną pracę nawet w najbardziej wymagających środowiskach przemysłowych.
Najważniejsze cechy koncentratora IO-Link MVP12-P6 DIO8 DIO8 8xM12A
- 8 portów M12 typu A – wygodne podłączenie czujników i elementów wykonawczych
- 16 konfigurowalnych wejść/wyjść cyfrowych – elastyczność w rozbudowie systemu
- Galwanicznie izolowane grupy napięciowe – zwiększona odporność na zakłócenia
- Szeroki zakres parametrów konfiguracyjnych – łatwość dostosowania do rozbudowanych aplikacji
- Obsługa standardu IO-Link (V1.1.2/V1.1.3) – szybka i wydajna transmisja danych (COM3 230,4 kbit/s)
- Zaawansowana diagnostyka dostępna z poziomu LED oraz przez IO-Link – szybka identyfikacja stanu pracy i usterek
Zastosowania koncentratora IO-Link MVP12-P6 DIO8 DIO8
Koncentrator IO-Link znajduje zastosowanie w szerokim spektrum aplikacji związanych z automatyzacją linii produkcyjnych, maszynami przemysłowymi, systemami pakowania czy rozwiązaniami logistycznymi. Dzięki uniwersalnym portom M12 możliwe jest łatwe podłączanie czujników, siłowników, przycisków oraz innych elementów peryferyjnych. Moduł znacząco upraszcza okablowanie i pozwala na scentralizowanie wielu sygnałów w jednym miejscu, co jest szczególnie istotne w złożonych systemach automatyki.
Zaletą jest możliwość konfigurowania kierunku pracy wszystkich wejść/wyjść cyfrowych, co pozwala na elastyczną adaptację do konkretnej aplikacji oraz efektywne wykorzystanie dostępnych zasobów sprzętowych. Wysoka odporność na przeciążenia, zwarcia oraz ochrona galwaniczna zapewniają bezpieczeństwo podłączonym urządzeniom i zwiększają niezawodność całego systemu.
Możliwości techniczne oraz integracja MVP12-P6 DIO8 DIO8 8xM12A

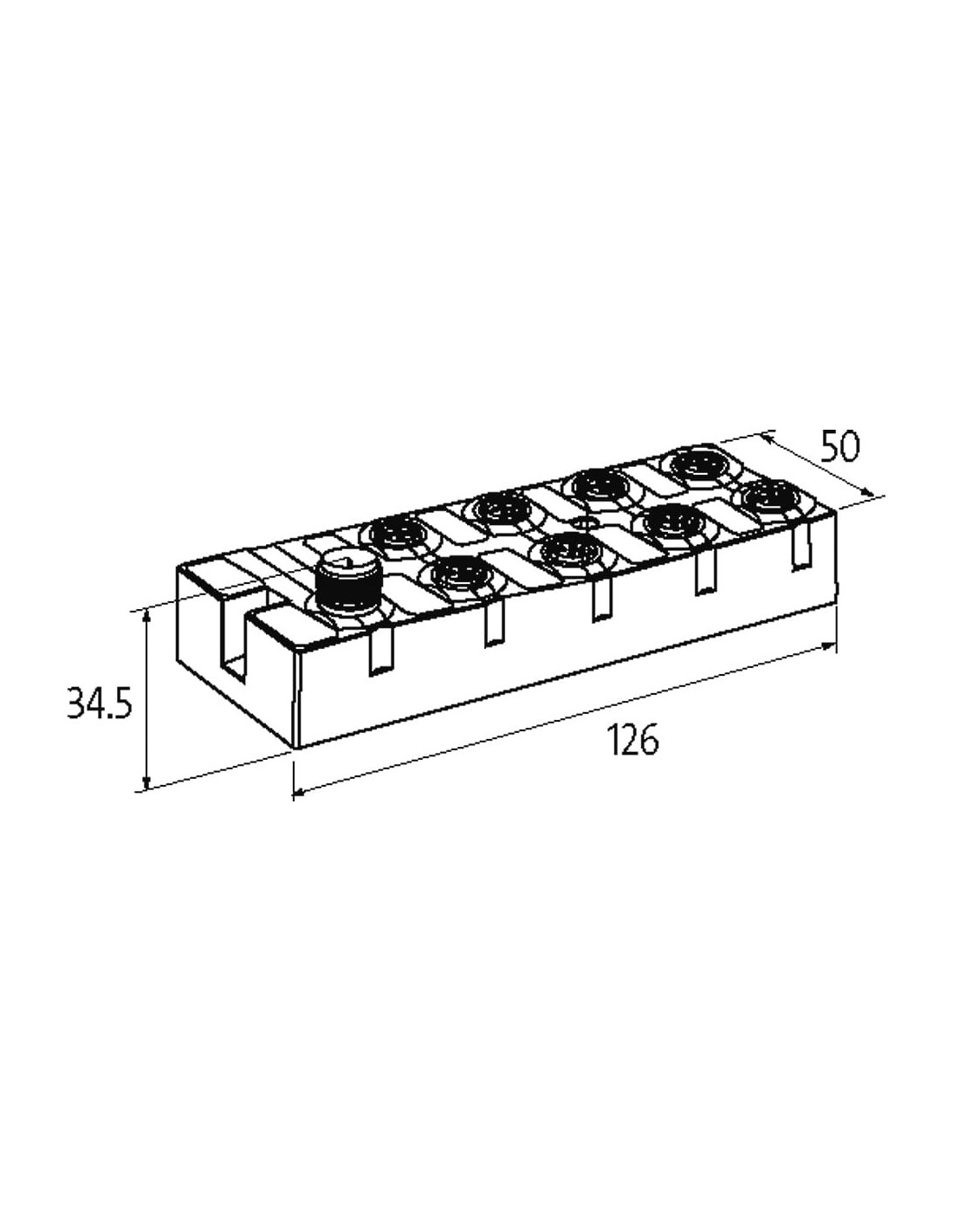

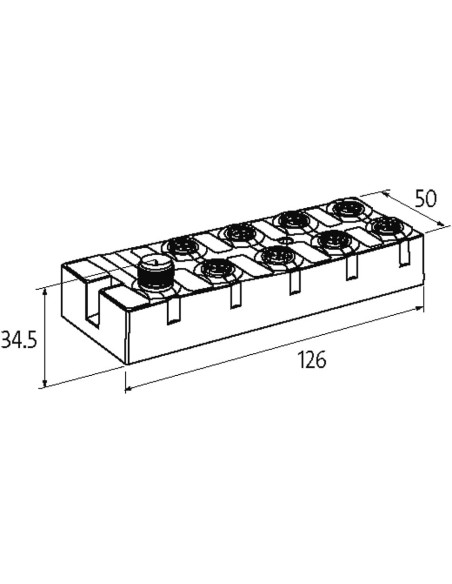

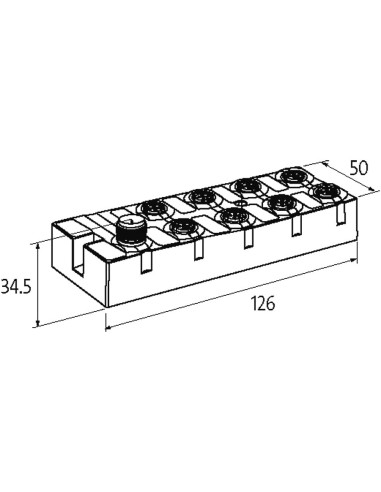

Koncentrator IO-Link MVP12-P6 dzięki kompaktowym wymiarom (126 x 50 x 34,5 mm) może być łatwo montowany nawet w ograniczonych przestrzeniach przy użyciu dwupunktowego mocowania śrubowego. Urządzenie oferuje obsługę zaawansowanych funkcji diagnostycznych, takich jak wykrywanie zwarć, przeciążeń, niedoboru napięcia czy aktywacja błędów, co umożliwia szybką reakcję na potencjalne problemy w systemie.
Moduł spełnia normę EN 61131-2 oraz jest zgodny z najbardziej aktualnymi specyfikacjami IO-Link, co czyni go kompatybilnym z szeroką gamą sterowników PLC oraz innych elementów infrastruktury przemysłowej. Zastosowanie wytrzymałych złączy M12 (żeńskich i męskich, 5-pinowych) ułatwia bezpieczne i niezawodne połączenia.
Podsumowanie – zalety koncentratora IO-Link MVP12-P6 DIO8 DIO8 8xM12A
- Wysoka odporność środowiskowa – IP68
- Kompaktowa, wytrzymała obudowa syntetyczna
- Zaawansowane możliwości diagnostyczne
- Uniwersalne zastosowanie w automatyce, produkcji i logistyce
- Łatwa integracja z systemami sterowania
Koncentrator IO-Link MVP12-P6 DIO8 DIO8 8xM12A to wszechstronny wybór dla profesjonalnych aplikacji przemysłowych, łączący w sobie funkcjonalność, niezawodność oraz nowoczesne podejście do integracji automatyki.
