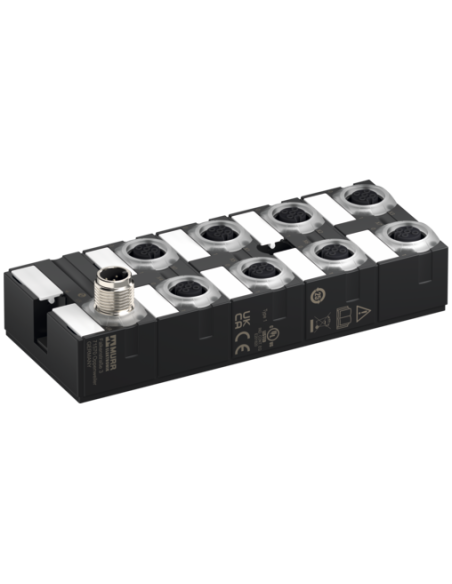

Hub IO-Link w obudowie syntetycznej 50 mm
16 digital inputs and 16 digital outputs
1 × M12 IO-Link
8 × M12 I/O
Wstępnie konfigurowany obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 18 V |
| Napięcie robocze UA DC maks. | 30 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia | 1 ms |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 2 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UA | nie |

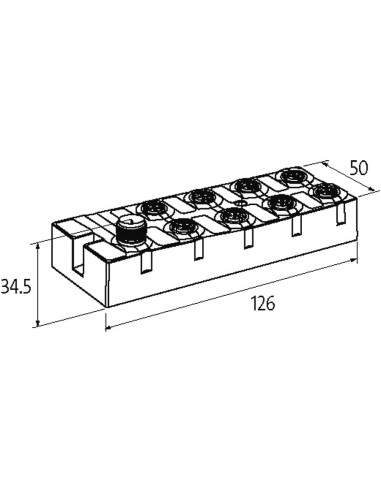

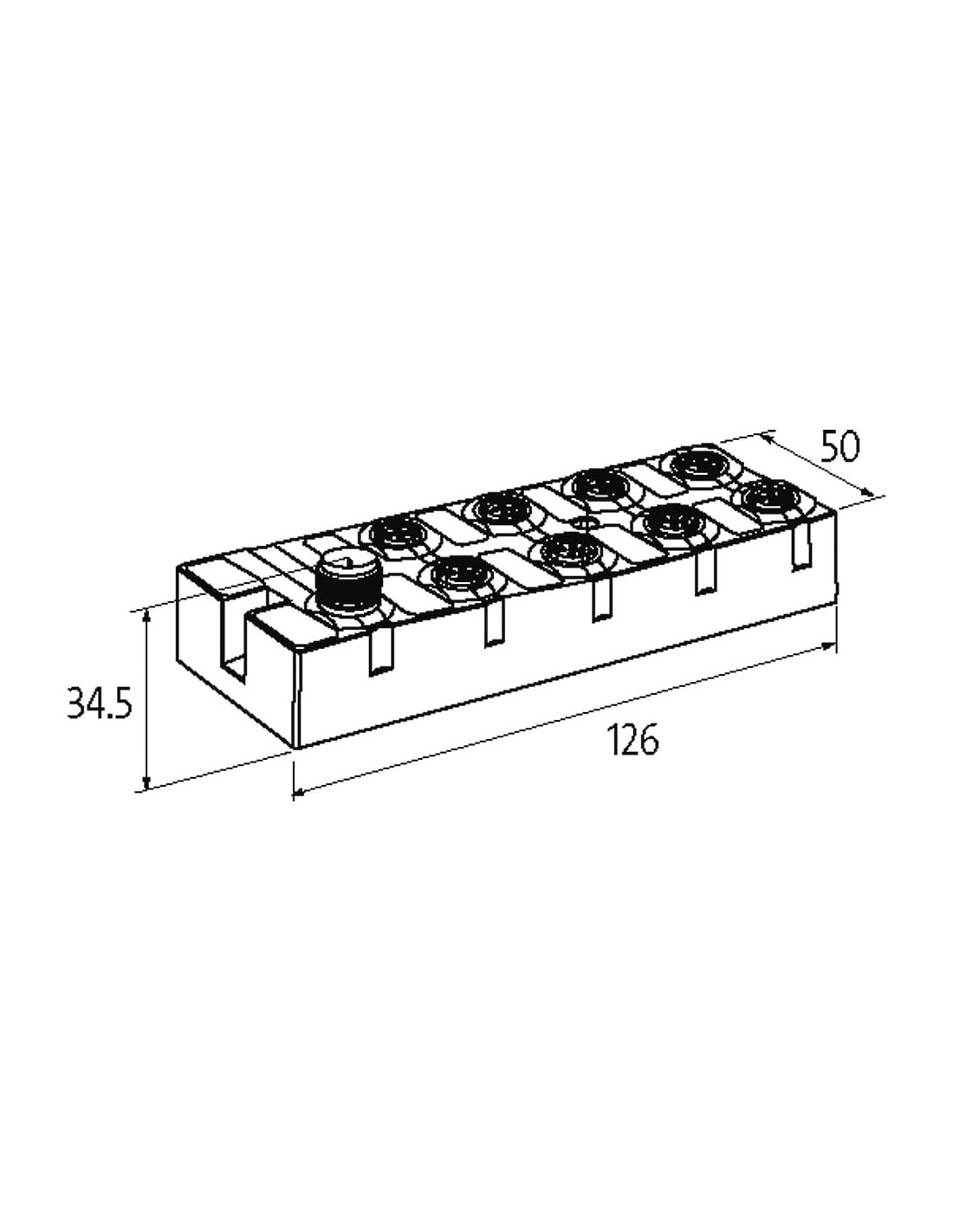

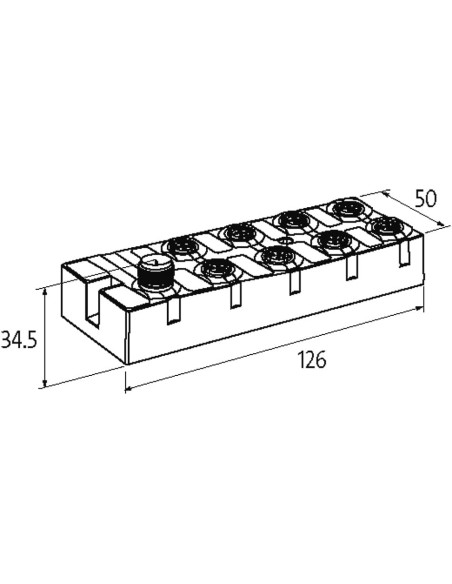

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | X4-X7 |
| Typ przyłącza 3 | XZ1 |
| Typ przyłącza 4 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | DIO |
| PIN 3 | 0 V |
| PIN 4 | DIO |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | DIO |
| PIN 3 | 0 V |
| PIN 4 | DIO |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | 24 V DC UA (P 24) |
| PIN 3 | 0 V |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | 24 V DC (UA) (P 24) |
| PIN 3 | 0 V |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | 0 V |
Hub IO-Link MVP12-P6 DIO16CGND 8xM12A IOL_12 – inteligentna dystrybucja sygnałów w automatyce przemysłowej
MVP12-P6 DIO16CGND 8xM12A IOL_12 (kod produktu: 59712) to zaawansowany hub IO-Link, który umożliwia efektywną i niezawodną dystrybucję sygnałów cyfrowych w środowiskach przemysłowych. Wyróżnia się solidną obudową syntetyczną o kompaktowych wymiarach (126 x 50 x 34,5 mm), zapewniającą wysoką szczelność oraz odporność na czynniki zewnętrzne, zgodnie z normą IP68.
Zalety i korzyści z zastosowania modułu IO-Link MVP12-P6
- Obsługa 16 wejść i 16 wyjść cyfrowych umożliwia elastyczne podłączenie szerokiego wachlarza czujników i elementów wykonawczych.
- 8 portów M12 I/O oraz 1 port M12 IO-Link zapewniają prostą, szybką i odporną na zakłócenia komunikację w aplikacjach przemysłowych.
- Wstępnie konfigurowany obszar parametrów umożliwia szybkie uruchomienie i łatwą integrację z istniejącymi instalacjami.
- Diody LED diagnostyczne na module i kanałach dostarczają przejrzystą informację o statusie oraz wykrytych błędach, co minimalizuje czas przestojów.
- Zgodność z wymaganiami EN 61131-2 oraz pełna kompatybilność z przemysłowym standardem IO-Link (V1.1.2/V1.1.3).
Typowe zastosowania MVP12-P6 DIO16CGND 8xM12A IOL_12
Moduł IO-Link MVP12-P6 znajduje szerokie zastosowanie w automatyzacji procesów przemysłowych, m.in. w:
- Liniach produkcyjnych – efektywne rozprowadzanie sygnałów i komunikacja między urządzeniami.
- Systemach transportu i logistyki – podłączanie czujników ruchu, fotokomórek i barier bezpieczeństwa.
- Maszynach i stanowiskach zrobotyzowanych – integracja z systemami zarządzania produkcją i nadzorem jakości.
- Aplikacjach odpornych na trudne warunki – wysoka szczelność i zakres temperatur roboczych od -25°C do 70°C pozwalają na wykorzystanie w wymagających środowiskach.
Możliwości integracji i prosty montaż
Hub IO-Link MVP12-P6 zaprojektowano z myślą o łatwości instalacji – posiada dwa otwory montażowe na śruby, przystosowane do różnorodnych metod mocowania. Złącza M12 w wersji A-kodowanej gwarantują kompatybilność z szeroką gamą przewodów i urządzeń automatyki.
Dlaczego warto wybrać MVP12-P6 DIO16CGND 8xM12A IOL_12?
- Stabilność i bezpieczeństwo działania – odporność na przeciążenia, zwarcia oraz sygnalizacja stanów awaryjnych.
- Szybka transmisja danych – połączenie z IO-Link master z prędkością do 230,4 kbit/s (COM3), minimalizujące opóźnienia w przesyle informacji.
- Prosty dostęp do parametrów – czytelne opisy pinów oraz logiczna organizacja portów umożliwiają intuicyjny montaż i rozruch urządzeń peryferyjnych.
- Wielostopniowa diagnostyka – wykrywanie zwarć, przeciążeń oraz utraty zasilania dzięki zaawansowanym funkcjom monitorowania pracy.
Hub IO-Link MVP12-P6 DIO16CGND 8xM12A IOL_12 to kompleksowe rozwiązanie do efektywnego zarządzania sygnałami cyfrowymi, dedykowane nowoczesnym systemom automatyki przemysłowej, gdzie niezbędna jest niezawodność, łatwość rozbudowy oraz zaawansowane funkcje diagnostyczne.
