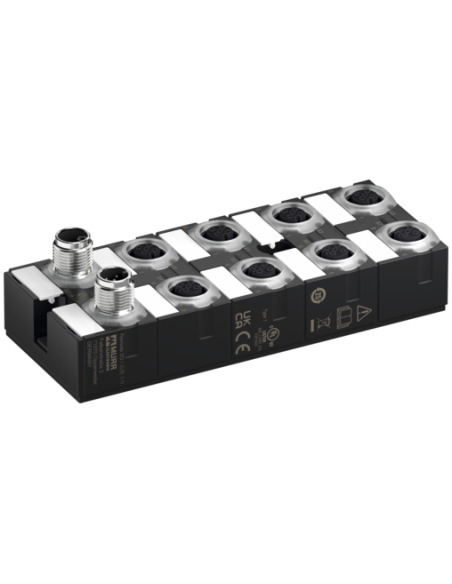

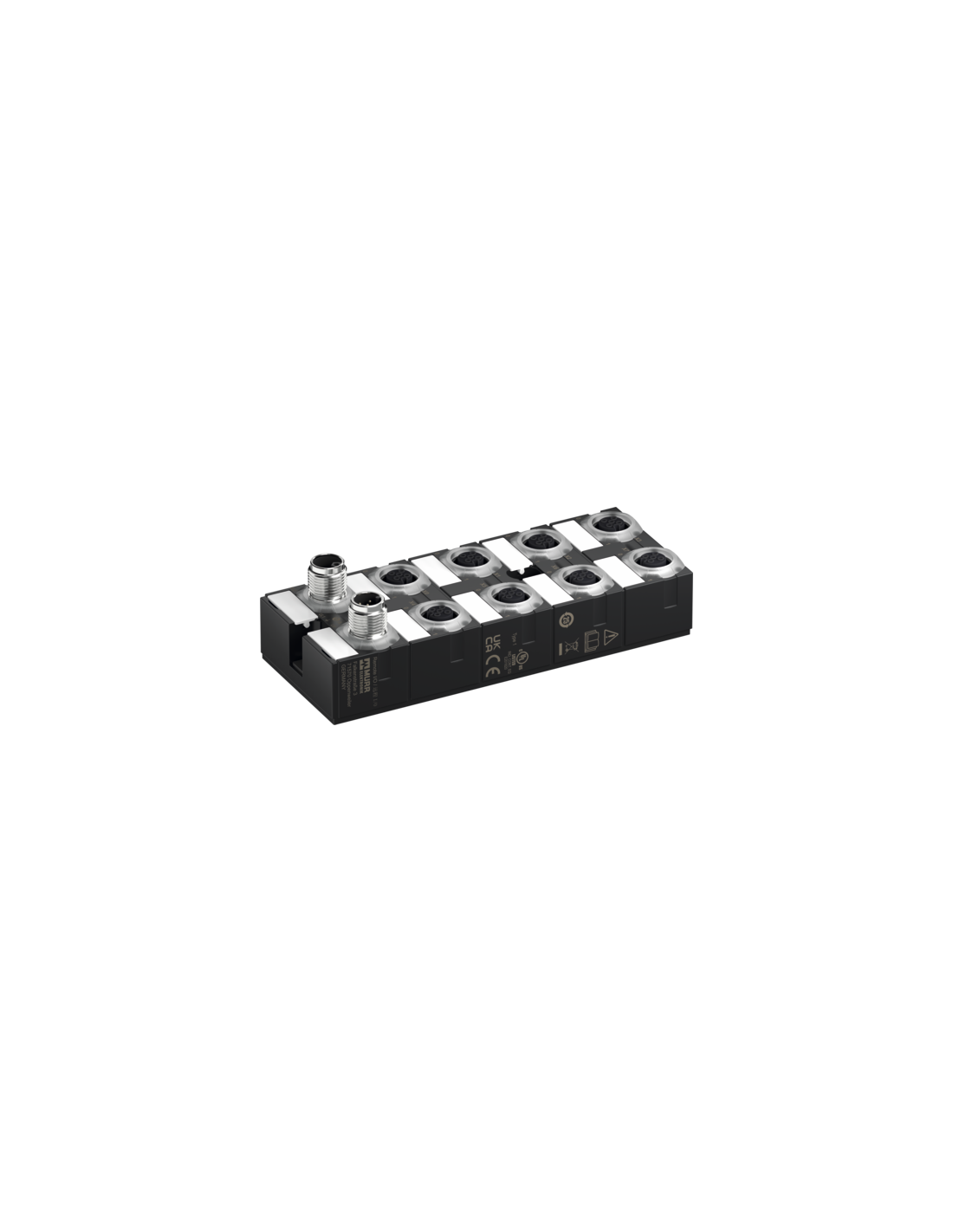

Hub IO-Link w obudowie syntetycznej 50 mm
16 konfigurowalnych wejść/wyjść cyfrowych
1 × M12 IO-Link Class A
1 × M12L 5-pinowy port zasilania z izolacją galwaniczną
8 × M12 I/O
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze UL1 DC | 24 V |
| Napięcie robocze UL1 DC min. | 18 V |
| Napięcie robocze UL1 DC maks. | 30 V |
| Napięcie robocze UL2 DC | 24 V |
| Napięcie robocze UL2 DC min. | 18 V |
| Napięcie robocze UL2 DC maks. | 30 V |
| Pobór prądu maks. | 75 mA |
| Prąd sumaryczny UL1 | 6 A |
| Prąd sumaryczny UL2 | 6 A |
Dane elektryczne | Wejście
| Prąd czujnika na wejście maks. | 0,5 A |
| Type input | Typ 1, Typ 3 |
| Filtr czasu wejścia min. | 1 ms |
| Filtr czasu wejścia maks. | 10 ms |
| Filtr czasu wejścia, parametryzowany | tak |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 12 × 2 A; 4 × 4 A |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 4 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Ostrzeżenie aktuatora | tak |
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Izolacja galwaniczna US/UL1/UL2 | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X0-X3 |
| Typ przyłącza 3 | X4-X7 |
| Typ przyłącza 4 | X4-X7 |
| Typ przyłącza 5 | XD1 |
| Connection type 6 | XD1 |
| Connection type 7 | XZ1 |
| Connection type 8 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 2) |
| PIN 2 | DIO (UL 2) |
| PIN 3 | 0 V (UL 2) |
| PIN 4 | DIO (UL 2) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 2 |
| PIN 2 | DIO UL 2 |
| PIN 3 | 0 V UL 2 |
| PIN 4 | DIO UL 2 |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 1) |
| PIN 2 | DIO (UL 1) |
| PIN 3 | 0 V |
| PIN 4 | DIO (UL 1) |
| PIN 5 | PE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 1 |
| PIN 2 | DIO UL 1 |
| PIN 3 | 0 V UL 1 |
| PIN 4 | DIO UL 1 |
| PIN 5 | PE |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UL 1) |
| PIN 2 | 0 V (UL 2) |
| PIN 3 | 0 V (UL 1) |
| PIN 4 | 24 V DC (UL 2) |
| PIN 5 | PE |
Connection type 6
| Family construction form | M12 |
| Gender | male |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC UL 1 |
| PIN 2 | 0 V UL 2 |
| PIN 3 | 0 V UL 1 |
| PIN 4 | 24 V DC UL 2 |
| PIN 5 | PE |
Connection type 7
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Connection type 8
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
IO-Link Hub MVP12-P6 DIO8 DIO8 8xM12A IOLA12 PL5 E0 59838 – moduł rozproszonych wejść/wyjść do automatyki
IO-Link Hub MVP12-P6 DIO8 DIO8 (kod produktu: 59838) to nowoczesny moduł rozproszonych wejść i wyjść, przeznaczony do zastosowań przemysłowych, umożliwiający efektywną integrację czujników oraz elementów wykonawczych z systemami sterowania za pomocą protokołu IO-Link. Urządzenie zostało zaprojektowane z myślą o wysokiej niezawodności i elastyczności w różnorodnych środowiskach przemysłowych.
Najważniejsze cechy i możliwości wykorzystania MVP12-P6 DIO8 DIO8
Ten hub IO-Link jest wyposażony w 16 konfigurowalnych cyfrowych wejść i wyjść, co pozwala na obsługę zarówno wejść, jak i wyjść, dostosowanych do indywidualnych potrzeb aplikacji przemysłowej. Jest przeznaczony do zastosowań takich jak:
- Automatyzacja maszyn – ekspansja miejsc pomiarowo-sterowniczych w obrębie jednej sieci IO-Link,
- Systemy intralogistyczne – łatwe wdrożenia punktów kontroli i sterowania na liniach transportowych,
- Procesy montażowe i produkcyjne – szybkie podłączanie czujników indukcyjnych, fotoelektrycznych oraz siłowników,
- Modernizacje zakładów produkcyjnych – redukcja okablowania oraz łatwość integracji z istniejącymi systemami.
Zaawansowane technologie i bezpieczeństwo

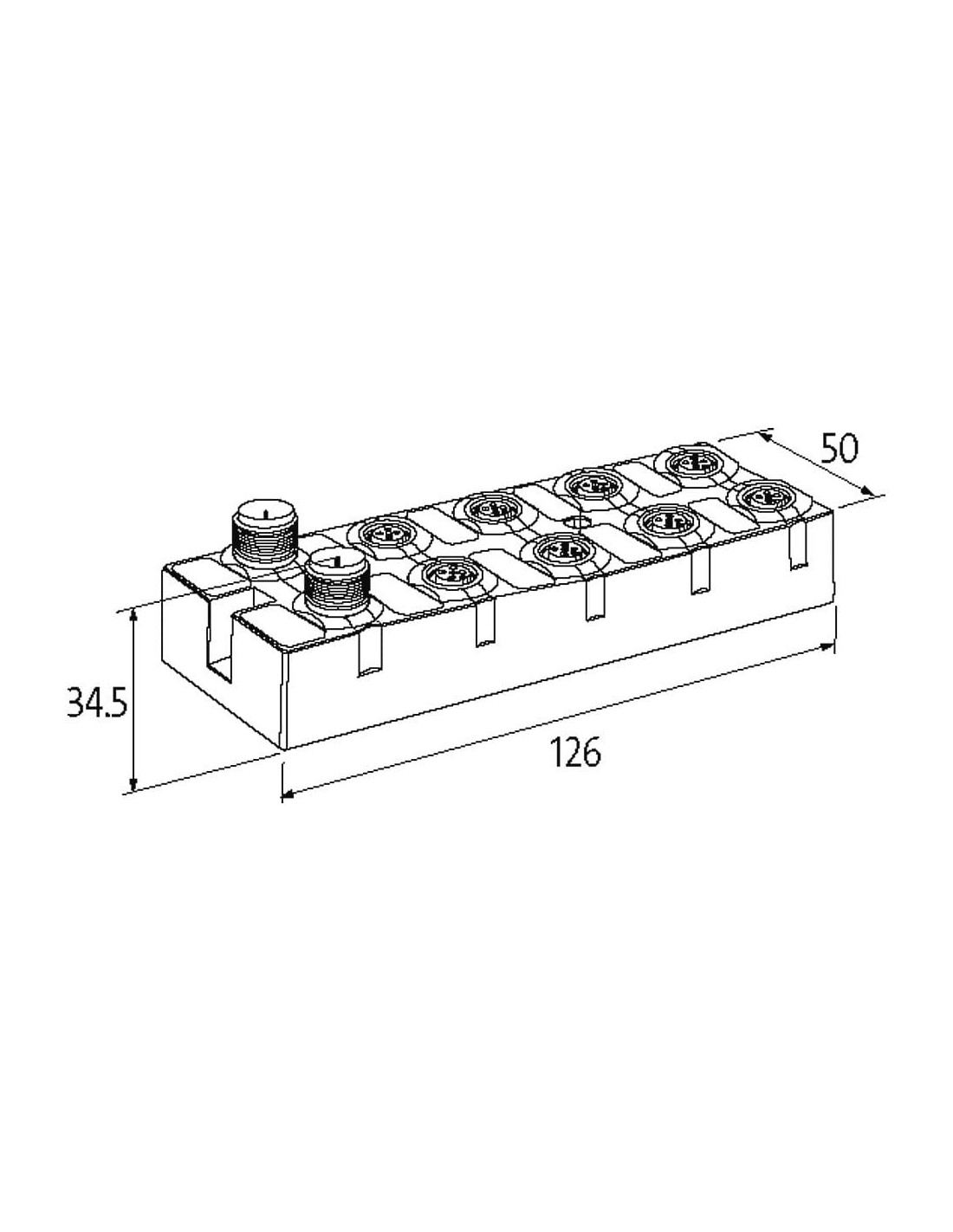

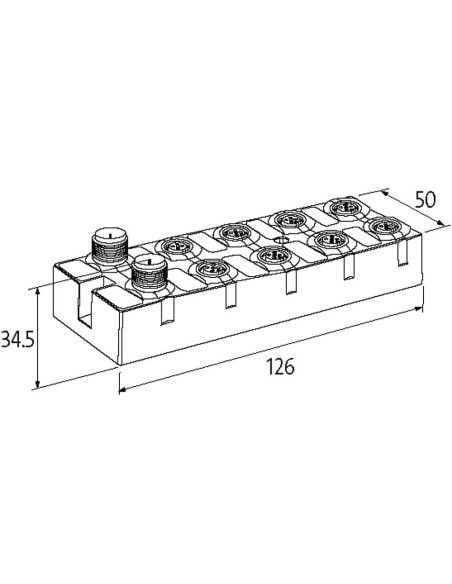

Moduł wykonany jest w zwartej syntetycznej obudowie o wymiarach 126 x 50 x 34,5 mm, co pozwala na montaż bezpośrednio na maszynie w miejscach o ograniczonej przestrzeni. Dzięki stopniowi ochrony IP68 może pracować w trudnych warunkach przemysłowych, takich jak miejsca narażone na kurz, wodę czy wibracje.
Wydzielone ścieżki zasilania i izolacja galwaniczna zapewniają wysoki poziom ochrony urządzenia oraz bezpieczną eksploatację, nawet w krytycznych warunkach pracy.
Łatwość integracji i diagnostyka MVP12-P6 DIO8 DIO8
Szybka transmisja danych dzięki protokołowi IO-Link (COM3, 230.4 kbit/s) umożliwia pełną diagnostykę i parametryzację urządzenia z poziomu sterownika. Wskaźniki LED na module oraz kanałach sygnalizują stan pracy, umożliwiając diagnostykę zwarć, przeciążeń oraz wykrywanie nieprawidłowych napięć zasilania.
Urządzenie jest zgodne z normą EN 61131-2 oraz posiada odpowiednie certyfikaty bezpieczeństwa i jakości, co czyni je niezawodnym wyborem dla aplikacji przemysłowych wymagających pełnej kontroli stanu linii oraz zdalnej diagnostyki.
Elastyczne połączenia i konektory M12
MVP12-P6 DIO8 DIO8 umożliwia łatwe podłączanie różnych urządzeń peryferyjnych za pomocą złączy M12 (8× M12 I/O, port zasilania M12L), co skraca czas instalacji i ogranicza ryzyko pomyłek. Konfiguracja wejść i wyjść może być dostosowana do wymogów konkretnej aplikacji, co czyni ten hub idealnym dla każdego systemu automatyki przemysłowej.
- Obsługa szerokiego zakresu temperatur roboczych: od -25°C do +70°C
- Wytrzymałość mechaniczna i niezawodność
- Montaż na dwie śruby – szybka i stabilna instalacja
Typowe zastosowania MVP12-P6 DIO8 DIO8
Moduł IO-Link znajduje zastosowanie wszędzie tam, gdzie konieczna jest efektywna integracja licznych punktów wejść i wyjść w jednej instalacji. Sprawdza się w:
- Automatyce linii produkcyjnych
- Budowie maszyn i urządzeń
- Systemach paletyzujących i pakujących
- Procesach zrobotyzowanych
- Przemyśle spożywczym, motoryzacyjnym oraz opakowaniowym
Dzięki rozbudowanej funkcjonalności diagnostyki i szybkiej transmisji IO-Link zapewnia niezawodną pracę, minimalizację przestojów oraz uproszczenie parametryzacji i serwisu.
