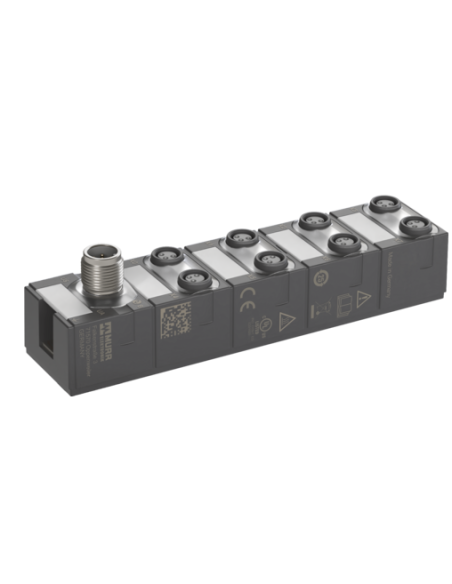

MVP8-P3 DIO8 8xM8-3 IOLA12 B0IO-Link Class A Hub8 configurable digital inputs/outputs NPN1 x M12 IO-Link Class A8 x M8 I/O portspre-configured parameters30mm plastic housing
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik GmbH |
| Nazwa produktu producenta | MVP8N-P3 DIO8 8xM8-3 IOLA12 B0 |
| Opis produktu producenta | MVP8-P3 DIO8 8xM8-3 IOLA12 B0IO-Link Class A Hub8 configurable digital inputs/outputs NPN1 x M12 IO-Link Class A8 x M8 I/O portspre-configured parameters30mm plastic housing |
| Rodzina produktów producenta | Feldbustechnik |
| Rodzina produktów producenta | IO-Link Geräte |
| Typ produktu producenta | IO-Link Hubs |
| Producent URI | https://www.murrelektronik.com/de/ |
| Produkt URI | https://shop.murrelektronik.com/59007 |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Prąd jałowy maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Sensor supply DC | 24 V |
| Type input | NPN |
| Krzywa charakterystyczna wejścia (IEC 61131-2) | Typ 1 + Typ 3 |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,5 A |
| Rodzaj napięcia (wejście) | DC |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 0,5 A |
| Częstotliwość łączeniowa omowa maks. | 25 Hz |
Dane techniczne | Komunikacja przemysłowa
| Digital outputs configurable | tak |
| Design digital output | electronic |
| Digital inputs configurable | tak |
| Obsługiwany protokół | IO-Link |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.3 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Vendor ID | 0x12F (303) |
| ID urządzenia (szesnastkowe) | 0x0C001B |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | tak |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 2 |
| Additional condition overload protection | Lastkreisüberwachung |
| Obwód ochronny wejścia | Dioda tłumiąca |
| Ochrona przeciwzwarciowa zasilania sensorów | electronic |
| Ochrona przeciwzwarciowa wyjścia | electronic |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe

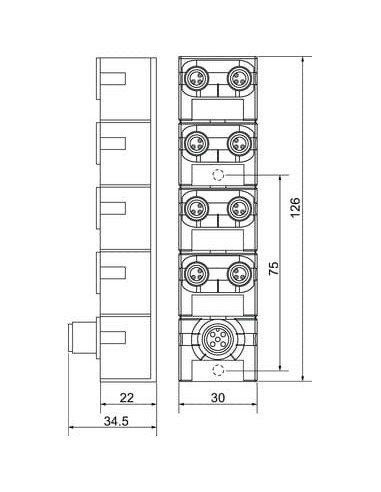

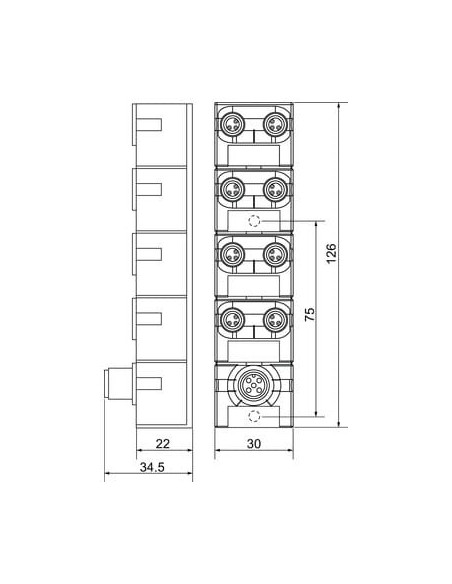

| Masa netto | 130 g |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-6 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Additional condition temperature range | provide acclimatization for commissioning |

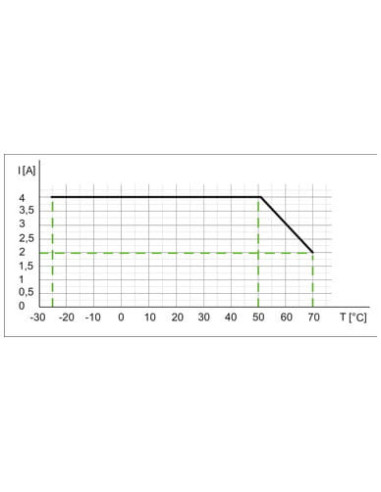

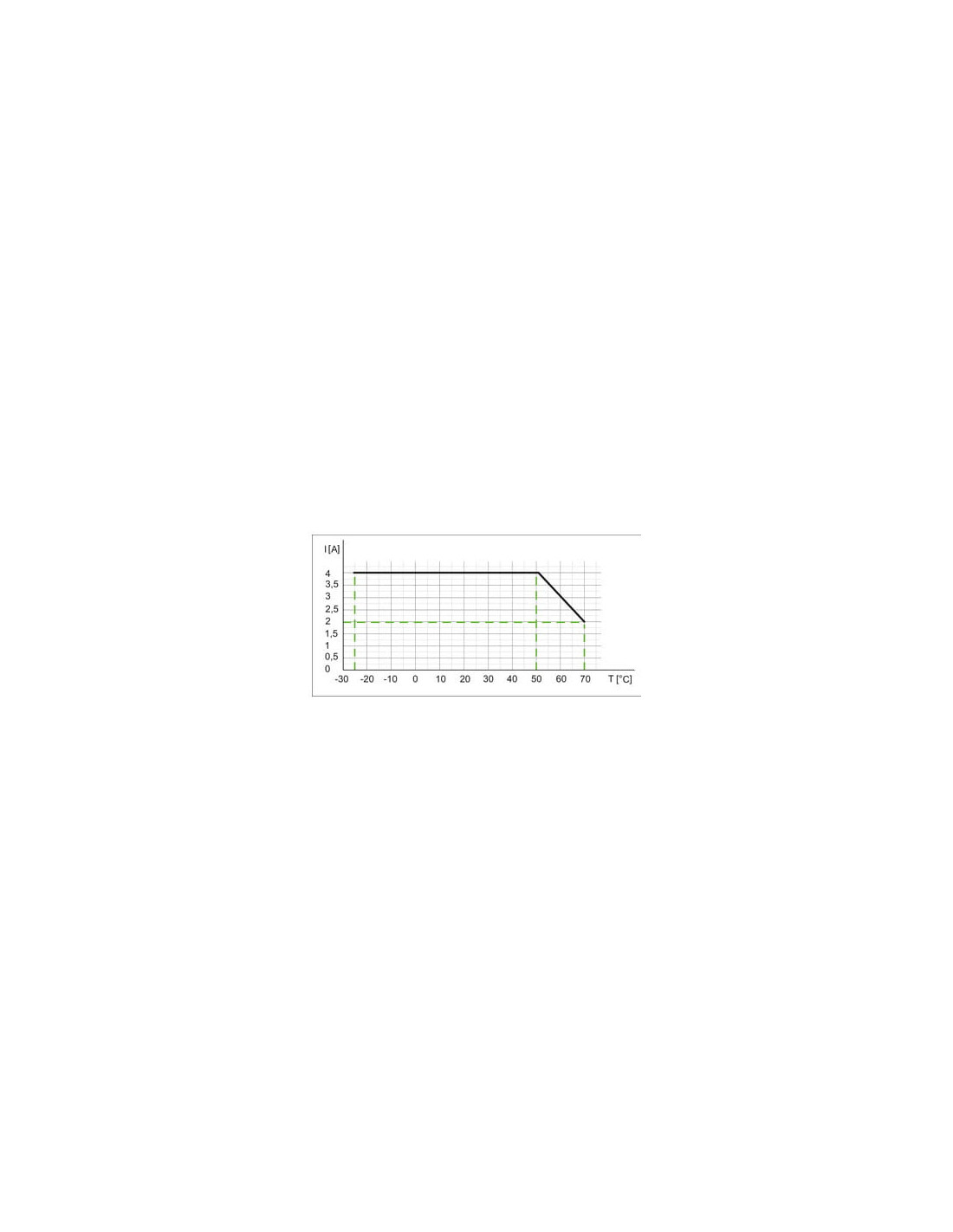

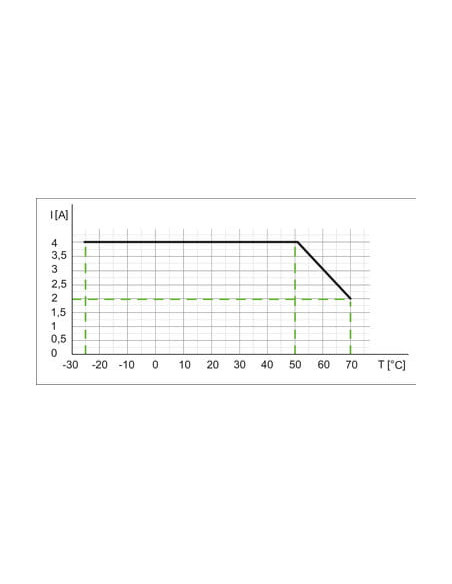

| Obniżenie wartości znamionowych od | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 151 a, EN IEC 61709, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | Lead (Pb) EC 231-100-4; CAS 7439-92-1 |
| RoHS | 2011/65/EU & (EU)2015/863 | Exception 6c & 7a & 7c1 |
| China RoHS | GB/T 26572-2011 | EPUP 25 |
| California Proposition 65 | Ni CAS No.7440-02-0 |
| WEEE | 2012/19/EU | Category 5 |
| Halogen-free-Material | IEC 61249-2-21, Material not Halogen-free |
| Norma produktu | EN 61131-2 |
| CE | 2011/65/EU, 2014/30/EU |
| UKCA | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012. |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0, X1, X2, X3, X4, X5, X6, X7 |
| Typ przyłącza 2 | XZ1 |
Typ przyłącza 1
| Długość kabli maks. | 30 m |
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC US |
| PIN 3 | 0 V US |
| PIN 4 | DIO US |
Typ przyłącza 2
| Długość kabli maks. | 30 m |
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
IO-Link Hub MVP8-P3 DIO8 8xM8-3 IOLA12 B0 – Moduł Wejść/Wyjść do Automatyki Przemysłowej
MVP8-P3 DIO8 8xM8-3 IOLA12 B0 to nowoczesny IO-Link Hub klasy A, który umożliwia łatwą integrację czujników oraz elementów wykonawczych z siecią przemysłową. Jest przeznaczony do rozproszonej automatyki oraz aplikacji wymagających elastycznego zarządzania sygnałami cyfrowymi, doskonale sprawdzając się w zaawansowanych liniach produkcyjnych i maszynach przemysłowych.
Najważniejsze zalety i cechy MVP8-P3 DIO8 8xM8-3 IOLA12 B0
- 8 konfigurowalnych cyfrowych wejść/wyjść (NPN) pozwala na obsługę różnorodnych sygnałów oraz prostą adaptację do potrzeb aplikacji.
- 1 port M12 klasy A IO-Link zapewnia komunikację z systemem nadrzędnym oraz łatwą rozbudowę infrastruktury.
- 8 portów M8 – szybkie podłączenie czujników i siłowników w środowiskach przemysłowych.
- Stopień ochrony IP65/IP67/IP68 – wysoka odporność na pył, wodę oraz trudne warunki przemysłowe.
- Solidna, 30-milimetrowa obudowa z tworzywa sztucznego – kompaktowe wymiary, niska masa (130 g) oraz wytrzymałość na wstrząsy (50 g, 11 ms).
- Szybka transmisja IO-Link (V1.1.3, COM3 – do 230,4 kbit/s) – efektywna i niezawodna komunikacja w czasie rzeczywistym.
- Elastyczne możliwości montażu i łatwa instalacja zarówno w szafach sterowniczych, jak i bezpośrednio na maszynach.
- Zabezpieczenia elektroniczne: ochrona przed zwarciami, przeciążeniami, odwróceniem polaryzacji oraz przepięciem.
Zastosowanie IO-Link Huba MVP8-P3 DIO8 8xM8-3 IOLA12 B0
IO-Link Hub znajduje szerokie zastosowanie w automatyce oraz przemyśle, szczególnie w:
- Liniach montażowych – centralizacja i optymalizacja okablowania sygnałowego oraz uproszczenie diagnostyki.
- Maszynach produkcyjnych – rozbudowa liczby wejść/wyjść bez konieczności modyfikacji głównego sterownika.
- Automatyzacji magazynów – integracja różnych czujników oraz siłowników w urządzeniach transportujących i sortujących.
- Systemach robotycznych – efektywne zarządzanie sygnałami wejść/wyjść dla czujników bezpieczeństwa i elementów wykonawczych.
Kompatybilność, normy i trwałość
MVP8-P3 DIO8 spełnia wymagania norm EN 61131-2 oraz jest zgodny z RoHS, REACH, WEEE i chińską normą RoHS. Może pracować w temperaturach od -25°C do +70°C, a specjalne elektroniczne zabezpieczenia zapewniają długotrwałą i bezawaryjną eksploatację. Wytrzymałość urządzenia potwierdzona jest wysokim wskaźnikiem MTTF (151 lat) oraz odpornością na wstrząsy.
Parametry przyłączy – szybkie podłączenie urządzeń w terenie
- Wejścia/wyjścia – 8 x M8 (typ żeński, 3 piny, kodowanie A), do 30 m długości przewodów.
- Złącze główne – M12 (typ męski, 5 pinów, kodowanie A), do 30 m długości przewodów.
Podsumowanie – nowoczesny rozdzielacz sygnałów IO-Link do rozproszonej automatyki
MVP8-P3 DIO8 8xM8-3 IOLA12 B0 to wszechstronny, trwały i bezpieczny moduł IO-Link Hub, który pozwala na znaczną oszczędność miejsca w szafie sterowniczej oraz ograniczenie prac instalacyjnych. Doskonale sprawdza się w nowoczesnych liniach produkcyjnych, umożliwiając inteligentną rozbudowę sieci automatyki z wykorzystaniem zalet protokołu IO-Link.
