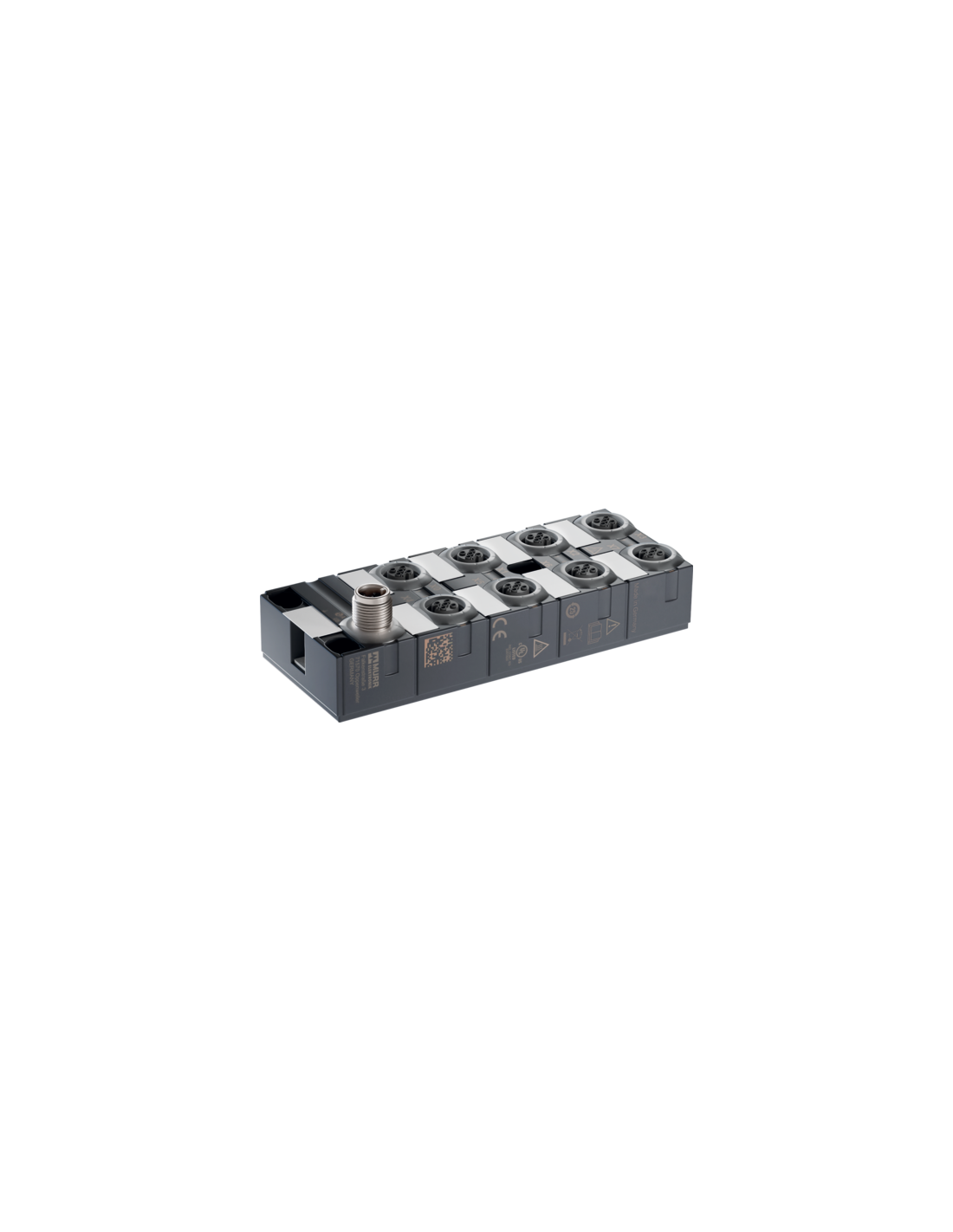

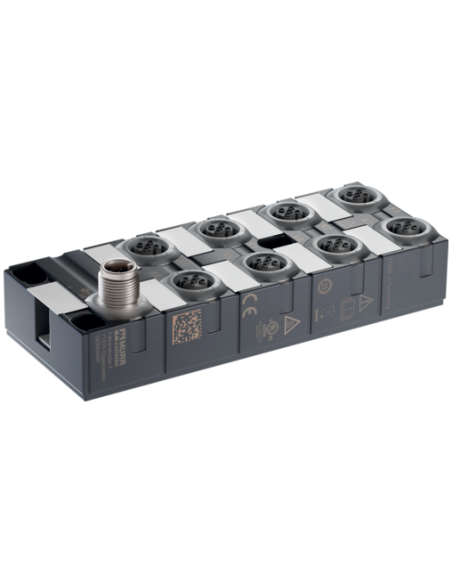

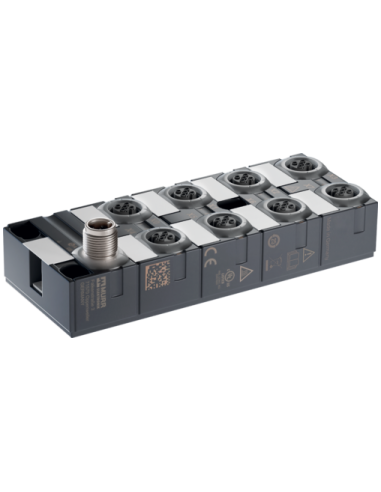

MVP12N-P6 DIO16 8xM12A IOLA12 B0IO-Link Class A Hub16 configurable digital inputs/outputs NPN1 x M12 IO-Link Class A8 x M12 I/O portspre-configured parameters50mm plastic housing
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik GmbH |
| Nazwa produktu producenta | MVP12N-P6 DIO16 8xM12A IOLA12 B0 |
| Opis produktu producenta | MVP12N-P6 DIO16 8xM12A IOLA12 B0IO-Link Class A Hub16 configurable digital inputs/outputs NPN1 x M12 IO-Link Class A8 x M12 I/O portspre-configured parameters50mm plastic housing |
| Rodzina produktów producenta | Feldbustechnik |
| Rodzina produktów producenta | IO-Link Geräte |
| Typ produktu producenta | IO-Link Hubs |
| Producent URI | https://www.murrelektronik.com |
| Produkt URI | https://shop.murrelektronik.com/59219 |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Prąd jałowy maks. | 40 mA |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Sensor supply DC | 24 V |
| Type input | NPN |
| Krzywa charakterystyczna wejścia (IEC 61131-2) | Typ 1 + Typ 3 |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 1 A |
| Rodzaj napięcia (wejście) | DC |
Dane elektryczne | Wyjście
| Prąd wyjściowy na pin maks. | 0,5 A |
| Częstotliwość łączeniowa omowa maks. | 25 Hz |
Dane techniczne | Komunikacja przemysłowa
| Digital outputs configurable | tak |
| Design digital output | electronic |
| Digital inputs configurable | tak |
| Obsługiwany protokół | IO-Link |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.3 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Vendor ID | 0x12F (303) |
| ID urządzenia (szesnastkowe) | 0x0C001D |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Wyjście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 1 ms |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | tak |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 2 |
| Additional condition overload protection | Lastkreisüberwachung |
| Obwód ochronny wejścia | Dioda tłumiąca |
| Ochrona przeciwzwarciowa zasilania sensorów | electronic |
| Ochrona przeciwzwarciowa wyjścia | electronic |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 50 g, 11 ms |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

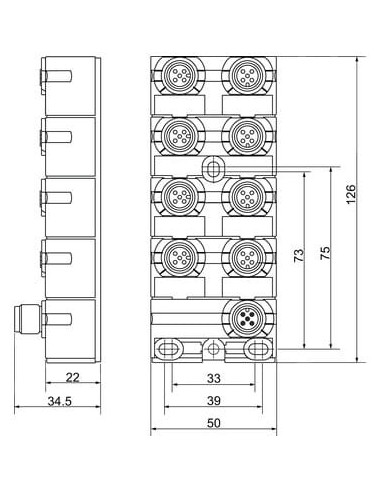

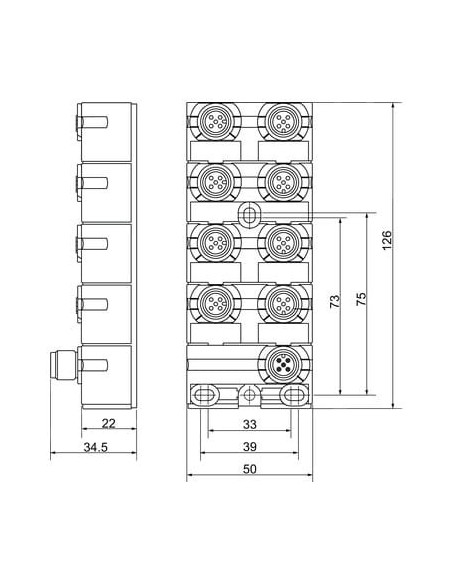

Dane mechaniczne | Dane montażowe
| Masa netto | 200 g |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-6 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -25 °C |
| Ambient temperature max. | 70 °C |
| Additional condition temperature range | provide acclimatization for commissioning |

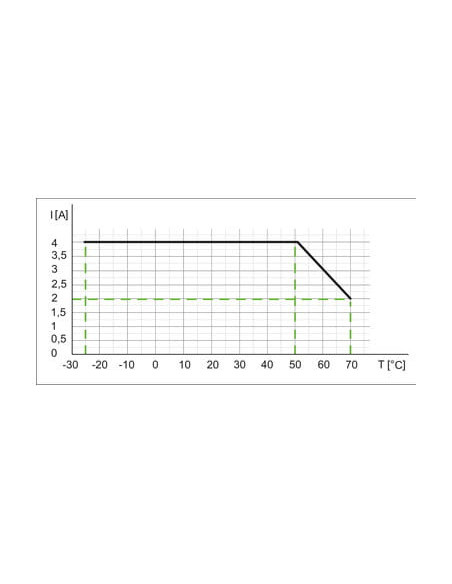

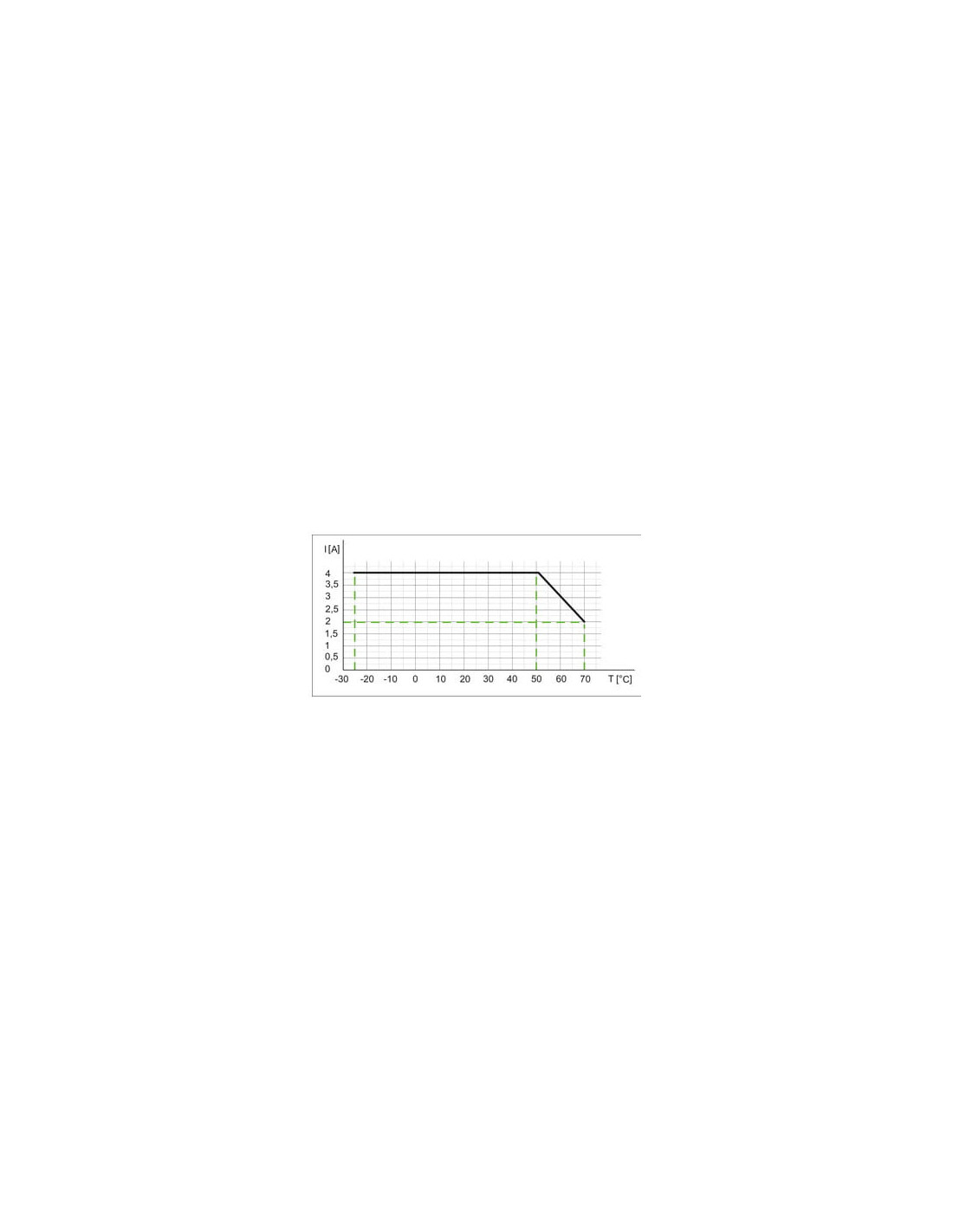

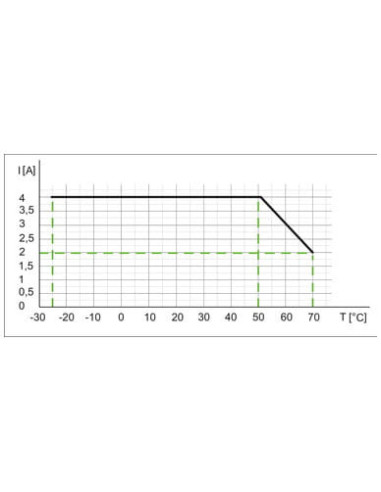

| Obniżenie wartości znamionowych od | 50 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 100 a, EN IEC 61709, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | Lead (Pb) EC 231-100-4; CAS 7439-92-1 |
| RoHS | 2011/65/EU & (EU)2015/863 | Exception 6c & 7a & 7c1 |
| China RoHS | GB/T 26572-2011 | EPUP 25 |
| California Proposition 65 | Ni CAS No.7440-02-0 |
| WEEE | 2012/19/EU | Category 5 |
| Halogen-free-Material | IEC 61249-2-21, Material not Halogen-free |
| Norma produktu | EN 61131-2 |
| CE | 2011/65/EU, 2014/30/EU |
| UKCA | The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012. |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0, X1, X2, X3, X4, X5, X6, X7 |
| Typ przyłącza 2 | XZ1 |
Typ przyłącza 1
| Długość kabli maks. | 30 m |
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DIO (US) |
| PIN 3 | 0 V US |
| PIN 4 | DIO (US) |
| PIN 5 | FE |
Typ przyłącza 2
| Długość kabli maks. | 30 m |
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Złącze IO-Link Hub MVP12N-P6 DIO16 8xM12A IOLA12 B0 – moduł wejść/wyjść do automatyki przemysłowej
MVP12N-P6 DIO16 8xM12A IOLA12 B0 (kod produktu: 59219) to zaawansowany hub IO-Link, który umożliwia łatwe i elastyczne rozszerzenie infrastruktury automatyki w środowisku przemysłowym. To nowoczesne rozwiązanie służy do integracji oraz konfiguracji do 16 cyfrowych wejść/wyjść – w standardzie NPN – dzięki ośmiu portom M12, które zapewniają niezawodne i bezpieczne połączenia czujników i urządzeń wykonawczych.
Najważniejsze zalety i zastosowania rozdzielacza MVP12N-P6 DIO16 8xM12A IOLA12 B0
- 16 konfigurowalnych wejść/wyjść cyfrowych zapewnia dużą elastyczność w integracji różnych urządzeń automatyki oraz szybką zmianę funkcji poszczególnych portów.
- Obsługa protokołu IO-Link w wersji 1.1.3 (klasa portu A, transmisja COM3) umożliwia błyskawiczną komunikację z masterem IO-Link oraz łatwą parametryzację z poziomu systemu sterowania.
- Kompaktowa i wytrzymała obudowa z tworzywa sztucznego (50 mm szerokości, 126 mm wysokości, 34,5 mm głębokości) sprawdza się w ograniczonych przestrzeniach instalacyjnych oraz gwarantuje wysoką trwałość przy intensywnej eksploatacji.
- Wysoka klasa szczelności IP65, IP67, IP68 umożliwia stosowanie urządzenia w trudnych warunkach przemysłowych, w obszarach narażonych na wilgoć, pył oraz drgania.
- Wszechstronne zastosowanie w liniach produkcyjnych, maszynach, systemach transportowych oraz automatycznych gniazdach produkcyjnych, gdzie wymagana jest szybka, modułowa rozbudowa wejść/wyjść.
Możliwości techniczne MVP12N-P6 DIO16 8xM12A IOLA12 B0 – rozbuduj funkcjonalność swojej instalacji
Hub IO-Link MVP12N-P6 DIO16 8xM12A IOLA12 B0 pozwala na szybkie spięcie do 8 punktów wejściowych/wyjściowych oraz jednego portu IO-Link klasy A w formie złącza M12. Dzięki konfigurowalnym parametrom urządzenia można łatwo dostosować funkcje portów do aktualnych potrzeb procesu technologicznego. Oddzielna filtracja czasowa wejść oraz zaawansowane zabezpieczenia przeciwzwarciowe i przeciążeniowe gwarantują niezakłóconą pracę nawet w wymagających środowiskach.
Typowe zastosowania:
- Przemysł maszynowy i linie produkcyjne – centralizacja sygnałów czujnikowych oraz sterowanie aktuatorami w rozbudowanych systemach automatyki.
- Magazynowanie i logistyka – szybka integracja systemów identyfikacji, czujników i elementów wykonawczych.
- Automatyzacja procesów – monitorowanie stanu maszyn, zbieranie informacji z wielu punktów oraz realizacja dynamicznego sterowania.
- Modernizacja i rozbudowa istniejących instalacji – łatwy montaż oraz możliwość wykorzystania standardowych przewodów M12.
Wytrzymałość i bezpieczeństwo stosowania – gwarancja niezawodności w każdej aplikacji
Hub IO-Link MVP12N-P6 DIO16 8xM12A IOLA12 B0 został zaprojektowany z myślą o spełnieniu rygorystycznych norm bezpieczeństwa oraz odporności mechanicznej i elektrycznej. Ochrona przeciążeniowa, przeciwzwarciowa, zabezpieczenie polaryzacji oraz zgodność z normami EN 61131-2 i IEC 61000 zapewniają długoterminową, bezawaryjną eksploatację nawet przy intensywnej pracy.
Zakres pracy temperatur: od -25°C do 70°C oraz odporność na wilgotność do 95% pozwala na użytkowanie urządzenia w różnych warunkach środowiskowych, także w aplikacjach wymagających podwyższonej wytrzymałości klimatycznej.
Budowa i wygoda montażu MVP12N-P6 DIO16 8xM12A IOLA12 B0
Urządzenie wyposażono w wygodne, standardowe złącza M12 (5-pinowe, kodowanie A), co umożliwia szybką i bezbłędną instalację oraz integrację z powszechnie stosowaną aparaturą automatyki przemysłowej. Kompaktowe wymiary oraz czytelnie oznaczone porty znacznie ułatwiają montaż zarówno w nowych, jak i modernizowanych aplikacjach.
MVP12N-P6 DIO16 8xM12A IOLA12 B0 – rozwiązanie dla nowoczesnej automatyki przemysłowej
Wybierając MVP12N-P6 DIO16 8xM12A IOLA12 B0, można liczyć na wysoką niezawodność, szerokie możliwości konfiguracji oraz łatwość wdrożenia zarówno w dużych zakładach produkcyjnych, jak i mniejszych systemach automatyki. To elastyczny hub IO-Link, zaprojektowany do bezproblemowej pracy w wymagających środowiskach przemysłowych.
