IO-Link / analog converter
AI Multi Thermo Element, M12
16Bit, IP65/67, IO-Link V1.1, Class A
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 15 mA |
Dane elektryczne | Wejście
| Filtr wartości średnich danych procesowych, parametryzowany | tak |
| Obciążalność prądowa maks. | 0,2 A |
| Czas przetwarzania z tłumieniem sieci | WYŁ.: 10 ms, 50 Hz: 60 ms, 60 Hz: 100 ms |
Komunikacja przemysłowa | IO-Link
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 2 Bytes |
| Czas cyklu IO-Link min. | 10 ms |
Diagnozy
| Diagnostyka poprzez IO-Link | tak |
| Diagnostyka przez LED | tak |
| IO-Link Events | Nadmierna temperatura, Niedomiar napięcia zasilania, Przepięcie zasilania, Uszkodzenie urządzenia, dolna granica, górna granica |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Monitorowanie temperatury | tak |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwzwarciowa zasilania sensorów | tak |
| Odporność na obciążenia z zasilaniem powrotnym | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

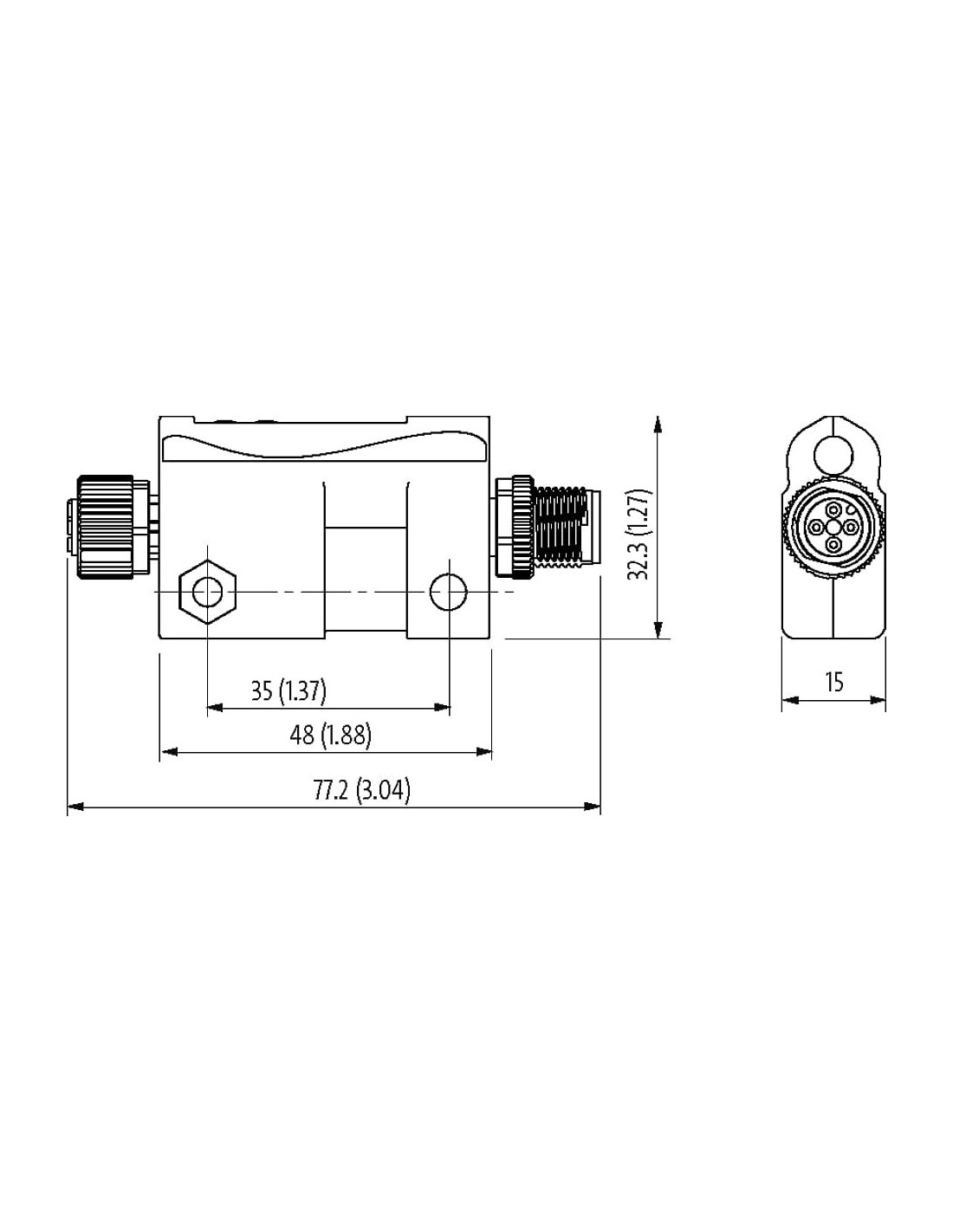

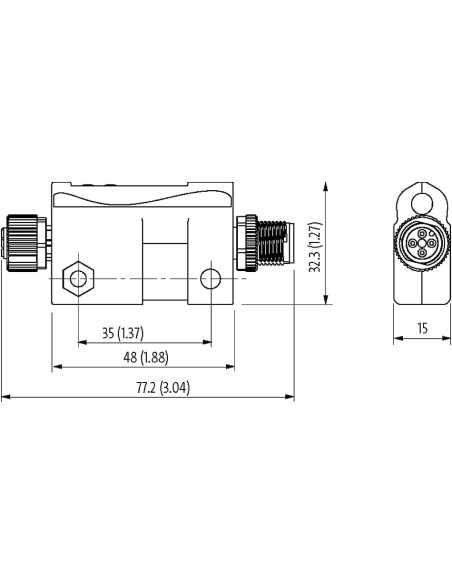

Dane mechaniczne | Dane montażowe
| Wysokość | 32,3 mm |
| Szerokość | 77,2 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | AI |
| Typ przyłącza 2 | IO-Link Port |

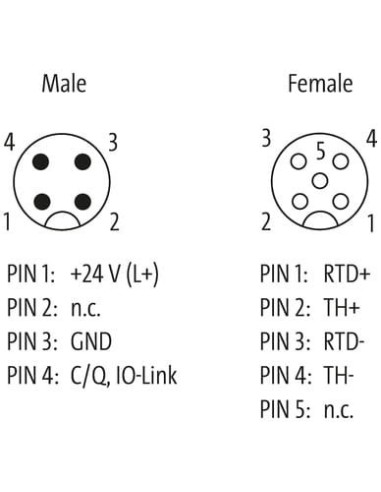

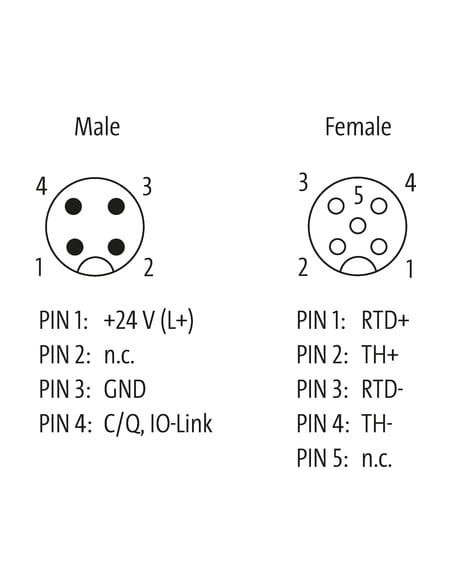

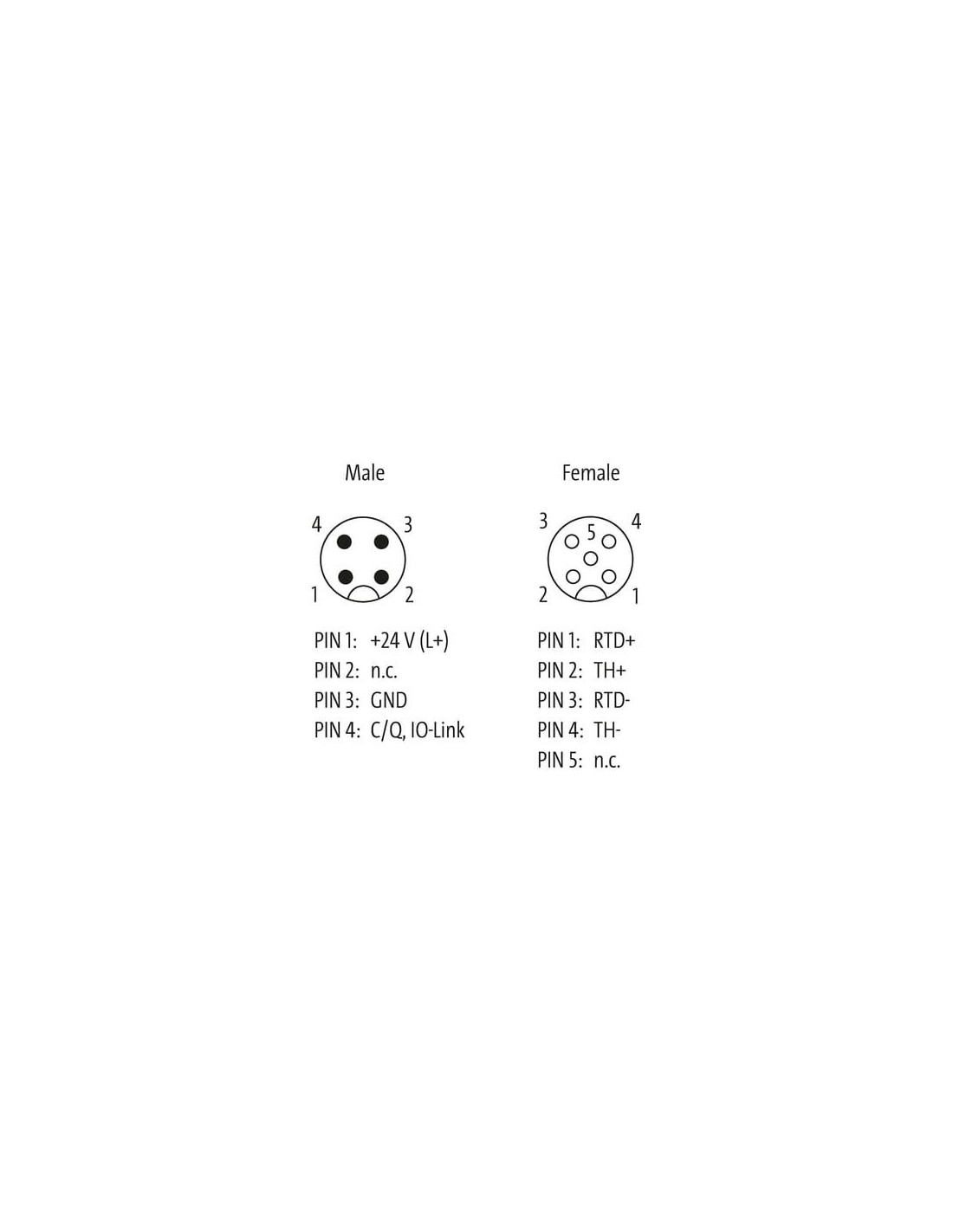

Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | RTD + |
| PIN 2 | TH + |
| PIN 3 | RTD - |
| PIN 4 | TH - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (L -) |
| PIN 4 | C / Q / IO-Link |

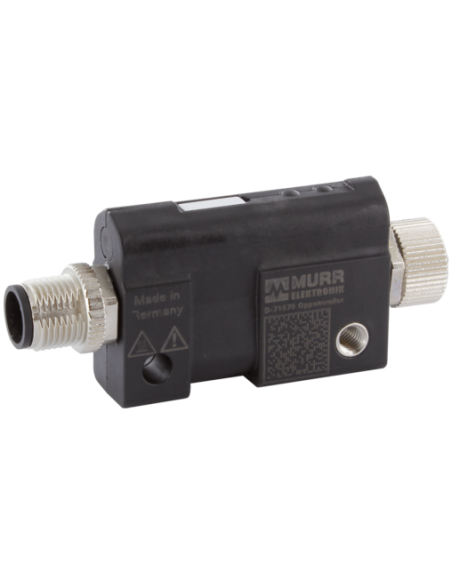

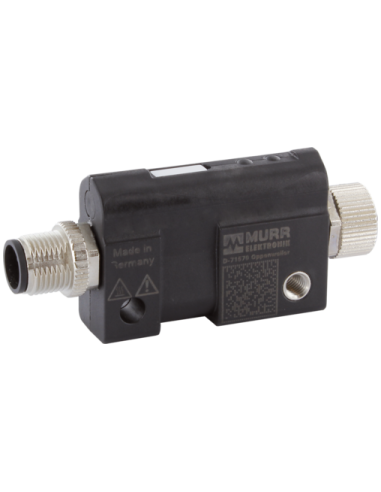

Konwerter analogowy IO-Link – 5000-00501-1400001 – Nowoczesna integracja sygnałów analogowych z cyfrową komunikacją IO-Link
Konwerter analogowy IO-Link 5000-00501-1400001 to specjalistyczne urządzenie przystosowane do integracji sygnałów czujników analogowych oraz termoelementów z uniwersalną magistralą IO-Link. Dzięki zastosowaniu technologii IO-Link, 16-bitowej rozdzielczości pomiaru oraz wysokiej klasie ochrony IP65/IP67, urządzenie doskonale sprawdza się w wymagających warunkach przemysłowych.
Zalety konwertera analogowego IO-Link do aplikacji przemysłowych
- Uniwersalność zastosowań: Obsługuje wejścia typu AI Multi Thermo Element, co umożliwia pracę z szeroką gamą czujników temperatury i przetworników oporowych.
- Stabilność i niezawodność: Skuteczna filtracja wartości średnich pomiarowych oraz ochrona przed zwarciami, odwrotną polaryzacją i przepięciami.
- Bezpieczna eksploatacja: Szeroki zakres temperatury pracy od -30°C do 70°C oraz przechowywania od -40°C do 85°C.
- Komunikacja IO-Link: Pełna integracja w nowoczesnych systemach automatyki dzięki wsparciu dla IO-Link V1.1 (COM2 – 38,4 kbit/s).
- Szybkie czasy cyklu: Minimum 10 ms dla cyklu IO-Link, co zapewnia szczegółowe i dynamiczne monitorowanie procesów.
- Kompaktowa konstrukcja: Niewielkie wymiary (77,2 x 32,3 x 15 mm) umożliwiają łatwy montaż w ograniczonych przestrzeniach sterowni i maszyn.
Typowe zastosowania w przemyśle
Konwerter analogowy IO-Link model 5000-00501-1400001 znajduje zastosowanie w nowoczesnych oraz wymagających środowiskach automatyki przemysłowej, szczególnie w branżach takich jak:
- Automatyka procesowa – integracja sygnałów pomiarowych z systemami sterowania PLC poprzez IO-Link.
- Przemysł spożywczy i farmaceutyczny – cyfrowy monitoring i archiwizacja temperatury procesowej.
- Maszyny i linie produkcyjne – szybka i precyzyjna konwersja sygnałów analogowych na cyfrowe dla potrzeb diagnostyki i wizualizacji.
- Systemy HVAC i energetyka – zdalny odczyt temperatury z czujników PT100/Termoelementów w trudnodostępnych miejscach.
Budowa konwertera i wygodne podłączenie do systemu
Konwerter IO-Link posiada dwa złącza typu M12:
- Gniazdo żeńskie 5-pinowe dedykowane do podłączenia czujników temperatury RTD/termoelementów.
- Wtyk męski 4-pinowy do komunikacji cyfrowej IO-Link i zasilania 24 V DC.
Schematy pinów oraz kompaktowa obudowa z tworzywa sztucznego gwarantują wygodną eksploatację, szybki serwis i minimalizację błędów instalacyjnych. Urządzenie spełnia normy EN 61131-2 dla przemysłowych napięć roboczych.
Zaawansowane funkcje diagnostyczne i bezpieczeństwo eksploatacji
Wbudowane funkcje diagnostyczne umożliwiają monitorowanie najważniejszych parametrów pracy poprzez IO-Link oraz diody LED sygnalizacyjne. System informuje o potencjalnych problemach, takich jak: przekroczenie temperatury, niedomiar czy przepięcie zasilania, a także o awariach urządzenia czy przekroczeniu ustawionych granic.
- Diagnostyka zwarć, przeciążeń i temperatury roboczej
- Monitorowanie stanu zasilania
- Zdalny odczyt i parametryzacja przez IO-Link
Dlaczego warto wybrać konwerter analogowy IO-Link?
Dzięki łatwej integracji z systemami IO-Link, przemysłowej wytrzymałości oraz kompleksowym funkcjom diagnostycznym, konwerter analogowy 5000-00501-1400001 stanowi uniwersalne rozwiązanie dla automatyzacji, monitoringu oraz zdalnego zarządzania danymi procesowymi w środowiskach przemysłowych.
