Dostępny
Moduł kompaktowy
IO-Link V1.1
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Dane elektryczne | Wejście
| Type input | PNP (EN 61131-2) Type 3 |
| Filtr czasu wejścia | 1 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1 |
| IO-Link transmission rate | COM2 (38.4 kbit/s) |
| Czas cyklu IO-Link min. | 2,3 ms |
Diagnozy
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

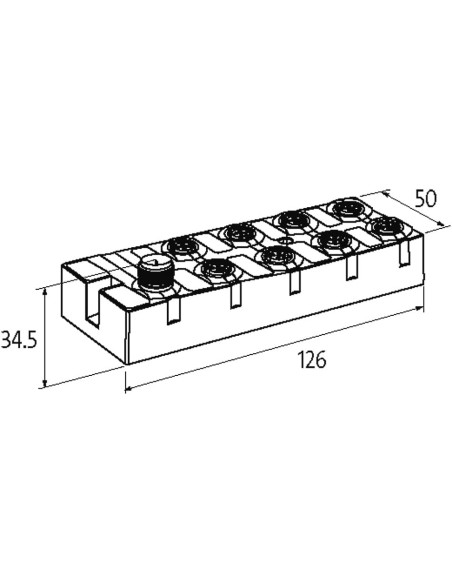

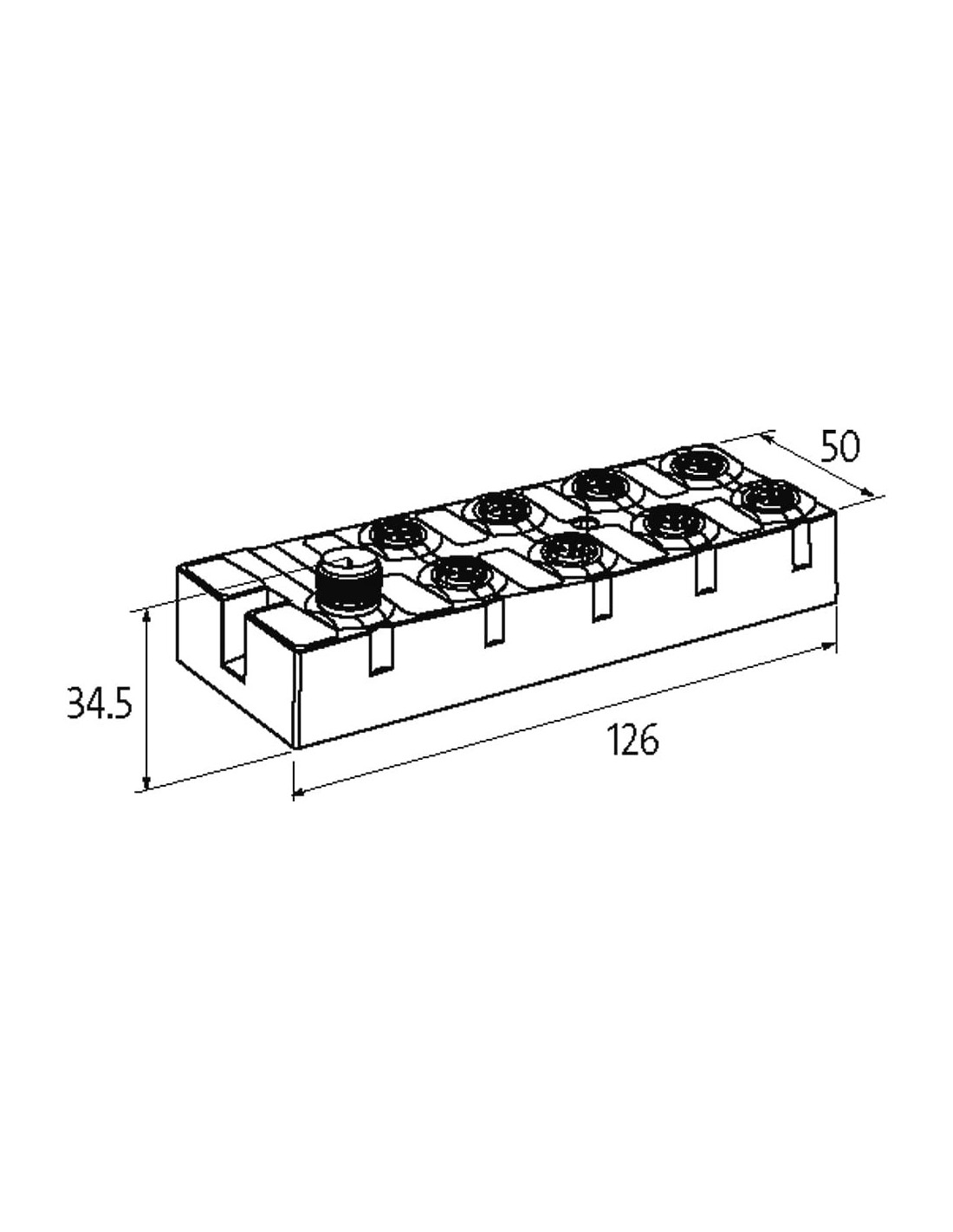

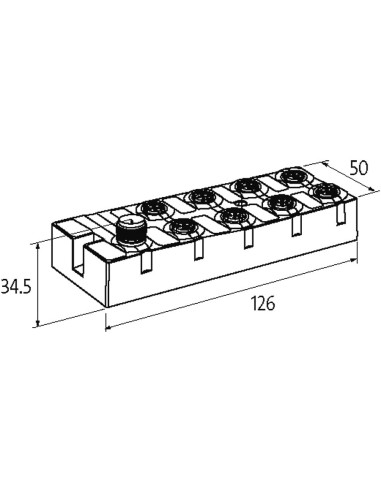

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X7 |
| Typ przyłącza 2 | X0-X7 |
| Typ przyłącza 3 | XZ1 |
| Typ przyłącza 4 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI |
| PIN 3 | 0 V |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | DI |
| PIN 3 | 0 V |
| PIN 4 | DI |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | IO-Link |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | n.c. |
| PIN 3 | 0 V |
| PIN 4 | IO-Link |
| PIN 5 | n.c. |

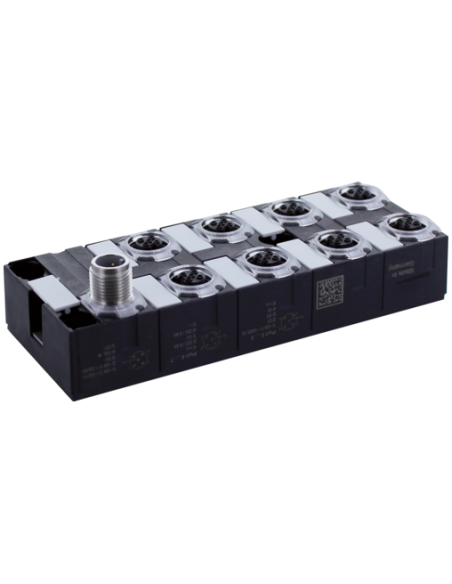

Moduł Wejść Cyfrowych IO-Link MVP12 DI16 DI16 IOL 1.1 (Kod: 59401)
Moduł kompaktowy MVP12 DI16 IO-Link 1.1 to nowoczesny element automatyki przemysłowej, stworzony do niezawodnej pracy w wymagających aplikacjach. Urządzenie przeznaczone jest do integracji z sieciami IO-Link zgodnymi ze standardem V1.1, co umożliwia łatwe połączenie z nadrzędnymi systemami sterowania.
Zastosowanie modułu IO-Link MVP12 DI16 w automatyce przemysłowej
Moduł MVP12 DI16 DI16 IOL znajduje zastosowanie w rozproszonych systemach automatyki, zwłaszcza w instalacjach, gdzie istotna jest szybka i łatwa integracja dużej liczby sygnałów cyfrowych. Doskonale sprawdza się w maszynach produkcyjnych, liniach montażowych oraz w aplikacjach związanych z monitorowaniem procesów technologicznych. Obudowa z wysokim stopniem ochrony IP67 oraz całkowite zalanie gwarantują odporność na pył, wodę oraz warunki przemysłowe, co umożliwia instalację modułu bezpośrednio w obszarach produkcyjnych.
Najważniejsze cechy i zalety modułu MVP12 DI16 DI16 IOL
- 16 cyfrowych wejść (PNP, EN 61131-2 Type 3) – umożliwiają jednoczesną obsługę wielu sygnałów z czujników.
- Obsługa IO-Link V1.1 – szybka transmisja danych (COM2 – 38,4 kbit/s), łatwa diagnostyka i parametryzacja z poziomu sterownika.
- Kompaktowa i wytrzymała obudowa – niewielkie wymiary: 126 × 50 × 34,5 mm, zapewniają wygodną instalację nawet w ograniczonych przestrzeniach.
- Wysoki stopień ochrony – IP67 – pełna odporność na pył i wodę, pozwalająca na pracę w trudnych warunkach przemysłowych.
- Zaawansowane funkcje diagnostyczne – monitorowanie niedoboru napięcia, przeciążenia oraz zwarć z sygnalizacją przez diody LED na kanale i module.
- Uniwersalne złącza M12 (5-pinowe) – zróżnicowana konfiguracja gniazd przyłączeniowych (żeńskie/męskie, kodowanie A), upraszczająca instalację i okablowanie.
- Szybki czas odpowiedzi wejść – 1 ms – pozwala na natychmiastową reakcję systemów automatyki na zmiany stanów wejściowych.
Możliwości wykorzystania w inteligentnych instalacjach
Moduł MVP12 DI16 IO-Link zaprojektowany został z myślą o integracji w nowoczesnych układach przemysłowego Internetu Rzeczy (IIoT). Dzięki komunikacji IO-Link możliwe jest pełne monitorowanie stanu urządzenia oraz zdalna diagnostyka, co znacznie upraszcza konserwację predykcyjną i zmniejsza czas przestojów produkcyjnych.
Typowe branże i aplikacje dedykowane dla MVP12 DI16 IO-Link
- Przemysł motoryzacyjny i maszynowy – rozbudowane linie produkcyjne
- Automatyka pakowania i logistyka
- Transport wewnętrzny, systemy przenośników
- Monitoring stanu maszyn i infrastruktury produkcyjnej
- Aplikacje wymagające wysokiej wytrzymałości środowiskowej
Konstrukcja i ułatwienia montażowe
Urządzenie wyposażono w wytrzymałą obudowę oraz praktyczne rozwiązania umożliwiające szybki montaż śrubowy (2-otworowy). Moduł jest w pełni zalany, co zabezpiecza przed wnikaniem wilgoci i pyłu, gwarantując długotrwałą i bezawaryjną pracę także w trudnych warunkach. Przemyślany układ złączy ułatwia integrację z rozbudowanymi systemami czujnikowymi oraz pozwala na elastyczne dopasowanie konfiguracji do konkretnej aplikacji.
