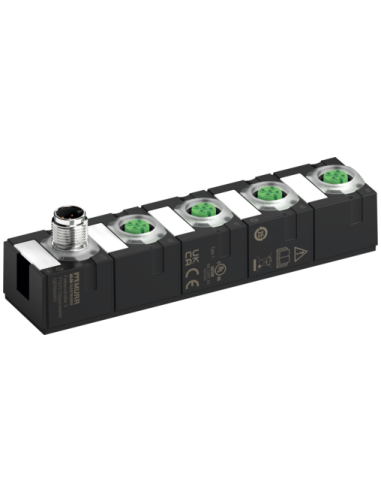

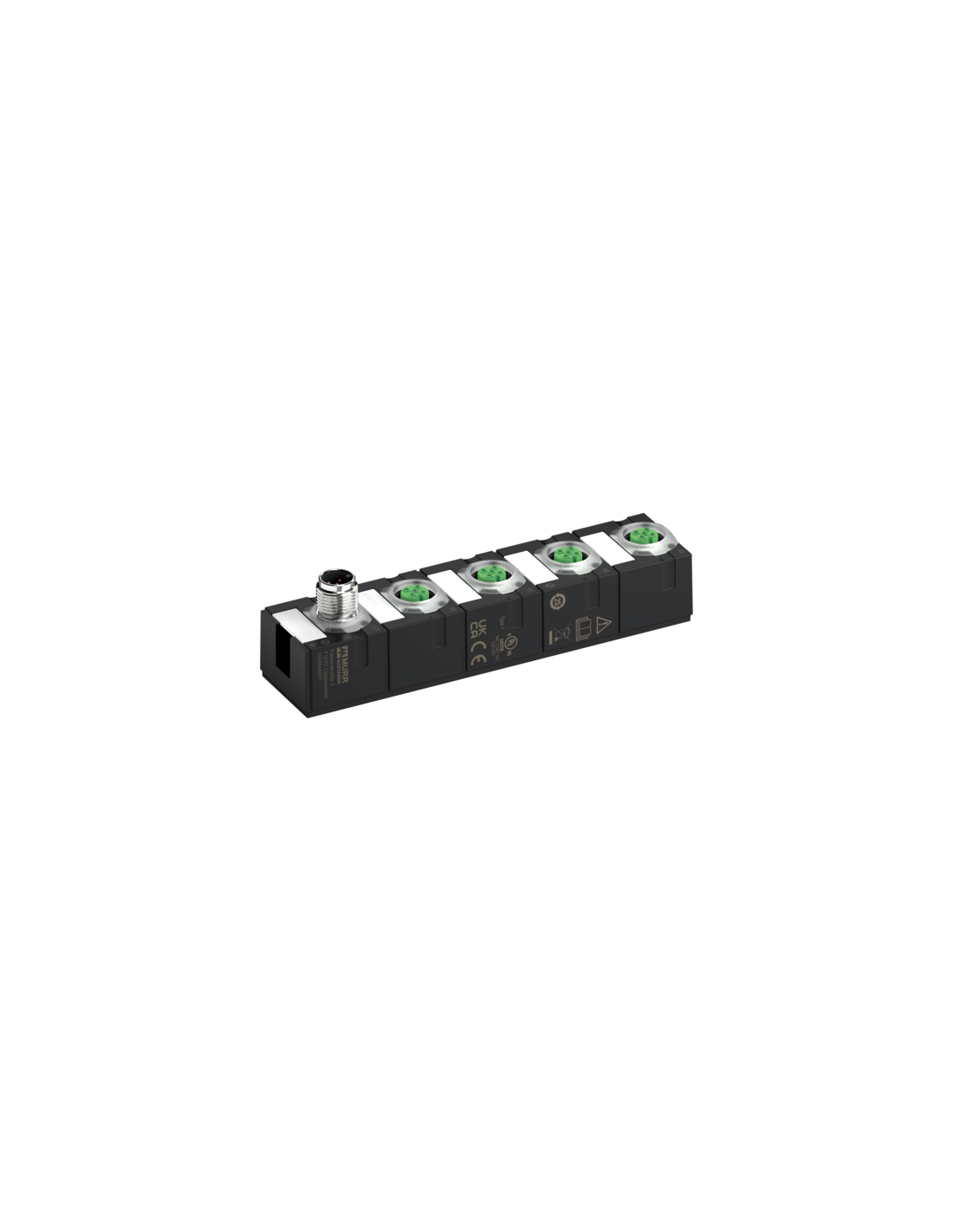

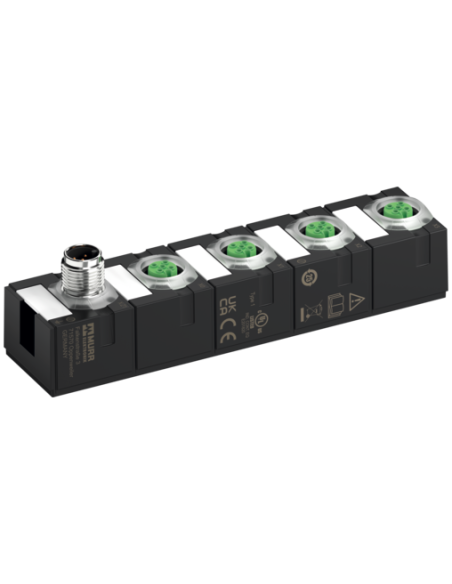

Hub IO-Link w obudowie syntetycznej 30 mm
4 analog inputs (RTD)
1 × M12 IO-Link Class A
4 × M12 I/O
Rozszerzony obszar parametrów
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Pobór prądu maks. | 50 mA |
Dane elektryczne | Wejście
| Czas przetwarzania z filtrem zakłóceń częstotliwości | WYŁ.: 12 ms, 50 Hz: 50 ms, 60 Hz: 120 ms |
Komunikacja przemysłowa | IO-Link
| Typ IO-Link | Device |
| Port Class | A |
| IO-Link Revision ID | V1.1.2 |
| IO-Link transmission rate | COM3 (230.4 kbit/s) |
| Wejście IO-Link długość danych procesowych | 10 Bytes |
| Wyjście IO-Link długość danych procesowych | 5 Bytes |
| Czas cyklu IO-Link min. | 1,6 ms |
| Zgodność wersji IO-Link | V1.1.3 |
Diagnozy
| Diagnostyka przez LED | na moduł i kanał |
| IO-Link Events | Niedomiar napięcia zasilania, brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Dioda LED wskaźnika stanu | zielony |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Zabezpieczenie polaryzacji | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X0-X3 |
| Typ przyłącza 2 | X0-X3 |
| Typ przyłącza 3 | XZ1 |
| Typ przyłącza 4 | XZ1 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | CH + |
| PIN 2 | CH S + |
| PIN 3 | CH - |
| PIN 4 | CH S - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | CH + |
| PIN 2 | CH S + |
| PIN 3 | CH - |
| PIN 4 | CH S - |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC US (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V US (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) (L +) |
| PIN 2 | n.c. |
| PIN 3 | 0 V (US) (L -) |
| PIN 4 | C / Q / IO-Link |
| PIN 5 | n.c. |
Hub IO-Link MVP12-P3 4xAI RTD 59841 – profesjonalny moduł wejść analogowych RTD
Hub IO-Link MVP12-P3 4xAI RTD 59841 to zaawansowany moduł przemysłowy, przeznaczony do integracji rozproszonych sygnałów analogowych RTD w systemach automatyki. Urządzenie umożliwia łatwe i szybkie podłączenie czterech czujników temperatury RTD za pomocą standardowych złączy M12, zapewniając jednocześnie komunikację w technologii IO-Link.
Zastosowanie huba IO-Link MVP12-P3 – typowe obszary wykorzystania
Moduł IO-Link MVP12-P3 został zaprojektowany z myślą o implementacji w systemach przemysłowych wymagających precyzyjnego odczytu temperatury oraz łatwej integracji z siecią automatyki. Najczęściej znajduje zastosowanie w:
- przemyśle spożywczym i farmaceutycznym, gdzie kluczowa jest kontrola procesów termicznych,
- automatyce maszyn i linii produkcyjnych,
- nowoczesnych systemach HVAC,
- stacjach kontroli jakości,
- aplikacjach produkcyjnych wymagających monitorowania temperatury w wielu punktach.
Hub umożliwia centralizację sygnałów pomiarowych i przekazywanie ich do jednostki nadrzędnej za pomocą jednego przewodu IO-Link, co upraszcza instalację oraz optymalizuje przestrzeń i koszty okablowania.
Najważniejsze zalety modułu MVP12-P3 4xAI RTD

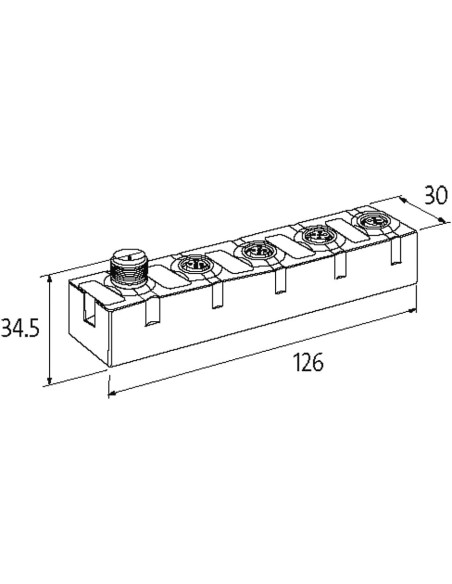

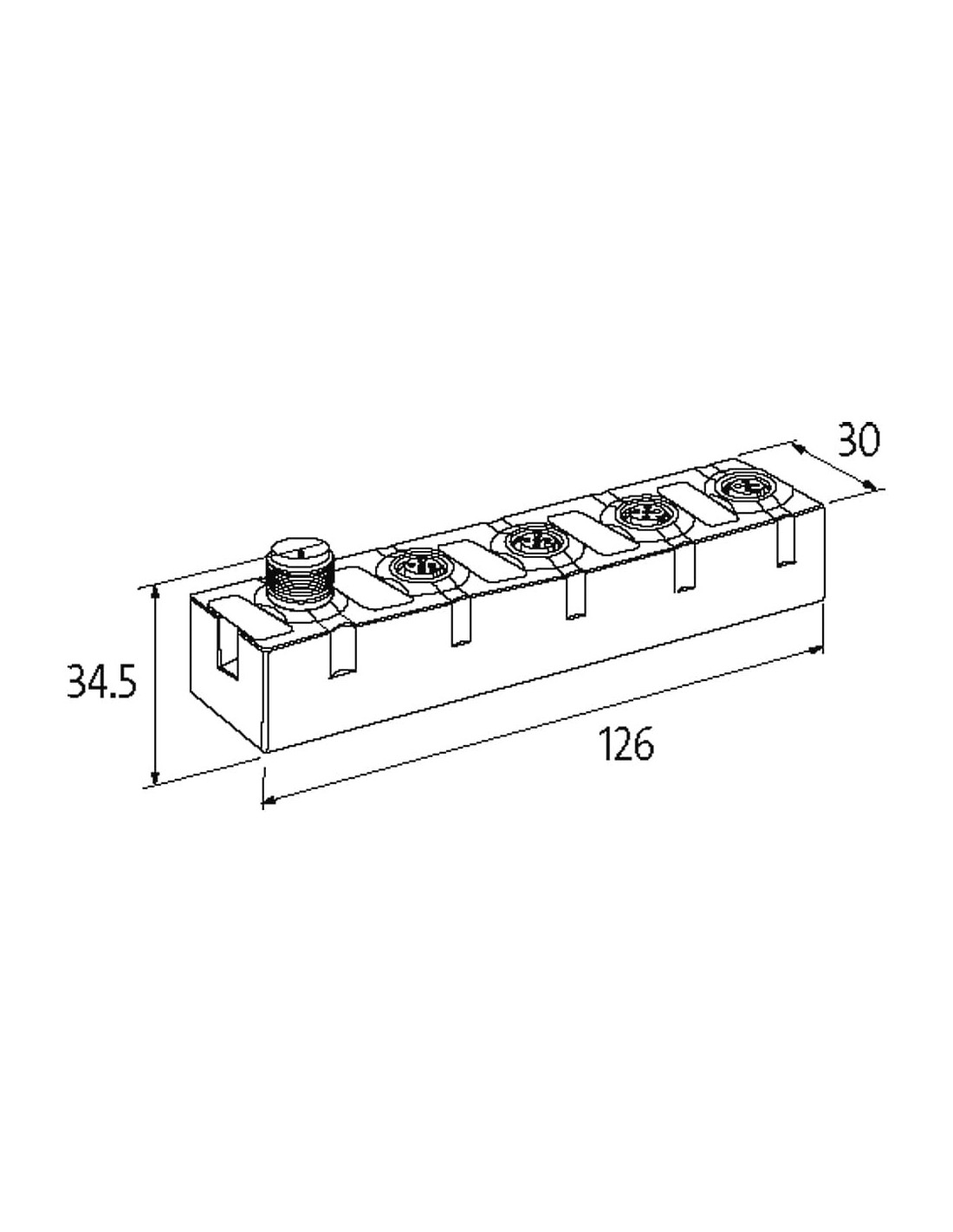

- Oszczędność miejsca dzięki kompaktowej obudowie – wymiary tylko 126 × 30 × 34,5 mm.
- Wysoka odporność na warunki środowiskowe – stopień ochrony IP68 umożliwia montaż w trudnych warunkach przemysłowych.
- Łatwa integracja – standardowe złącza M12 umożliwiają szybkie podłączenie czujników oraz przewodu IO-Link.
- Bezpieczeństwo użytkowania – wbudowane zabezpieczenia polaryzacji oraz sygnalizacja LED wspierają diagnostykę i monitoring stanu urządzenia.
- Zgodność z IO-Link – pełna interoperacyjność w ramach standardu IO-Link (rev. 1.1.2 i wyżej), szybka transmisja danych COM3 (230,4 kbit/s).
- Wsparcie dla zastosowań w wymagających aplikacjach – zakres pracy od -25°C do 70°C oraz możliwość instalacji do 3000 m n.p.m.
Budowa i ergonomia – solidność oraz wygoda montażu
Produkt został wyposażony w obudowę syntetyczną o wysokiej wytrzymałości mechanicznej, przystosowaną do montażu śrubowego z dwoma otworami. Dzięki znormalizowanym złączom M12 instalacja przebiega szybko i bezpiecznie. Kompaktowa forma urządzenia pozwala na efektywne wykorzystanie przestrzeni w szafkach sterowniczych oraz na maszynach.
Podłączenie i kompatybilność w infrastrukturze IO-Link
Hub I/O Link MVP12-P3 4xAI RTD 59841 zapewnia uniwersalne podłączenie czujników temperatury RTD (Pt100, Pt1000 itp.) oraz pełną integrację z systemami opartymi na IO-Link. Umożliwia cykliczną transmisję danych i diagnostykę stanów wejść przez sieć IO-Link, co pozytywnie wpływa na efektywność zarządzania infrastrukturą automatyki.
Certyfikaty jakości oraz ochrona
Produkt spełnia rygorystyczne normy jakości i bezpieczeństwa, potwierdzone odpowiednimi certyfikatami CE oraz UKCA. Zastosowanie certyfikowanych komponentów gwarantuje bezpieczeństwo eksploatacji oraz kompatybilność z innymi elementami nowoczesnych linii produkcyjnych.
To optymalny wybór do rozbudowanych systemów automatyki wymagających monitorowania i integracji sygnałów RTD w środowiskach przemysłowych.
