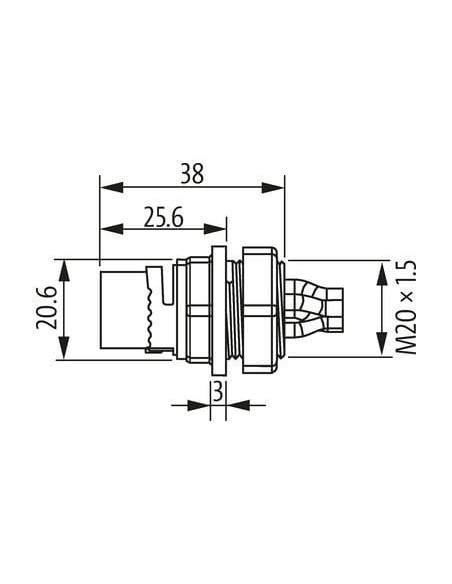

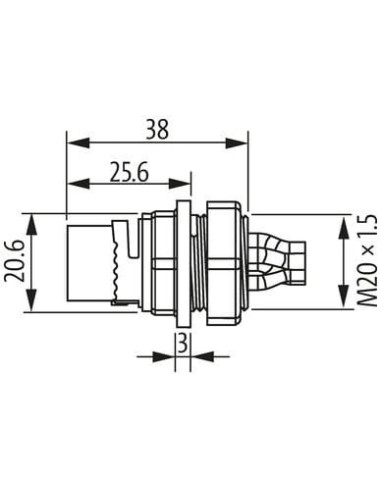

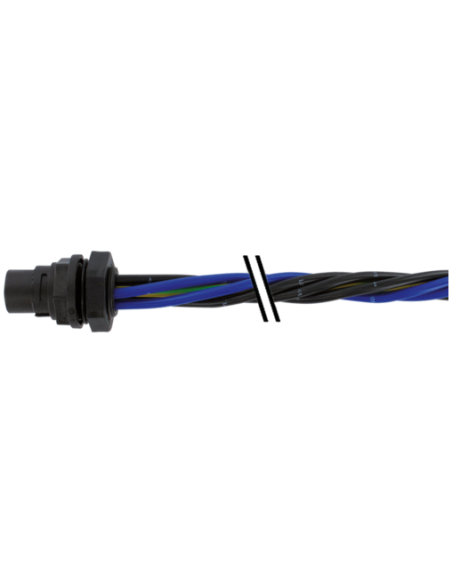

Wtyk z kołnierzem
MQ15, 4-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,15 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P81 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe MQ15-X-Power męskie 4x1,5 mm² – wytrzymałe rozwiązanie do zastosowań przemysłowych
Złącze panelowe MQ15-X-Power męskie o kodzie produktu 7000-P8081-P810015 to czteropinowy wtyk, który umożliwia niezawodne połączenia zasilające w trudnych warunkach przemysłowych. Kompaktowa konstrukcja z wysokiej jakości materiałów zapewnia nie tylko łatwość montażu na panelu, ale również odporność na działanie czynników zewnętrznych.
Najważniejsze zalety i zastosowania złącza panelowego MQ15-X-Power
- Trwałość i odporność – Obudowa z tworzywa sztucznego oraz niklowany mosiądz gwarantują wysoką odporność chemiczną i mechaniczną, a stopień ochrony IP67 chroni złącze przed wodą i pyłem.
- Wysoka wydajność elektryczna – Złącze umożliwia przesyłanie napięcia do 600 V AC oraz prądu do 13 A na styk, co pozwala na wykorzystanie w aplikacjach wymagających dużej mocy.
- Niezawodność połączenia – Bagnetowy mechanizm zamknięcia zapewnia szybkie, mocne i pewne połączenie, a także minimalizuje ryzyko przypadkowego rozłączenia.
- Szeroki zakres temperatur pracy – Bezawaryjna praca w zakresie od -40°C do +70°C umożliwia stosowanie złącza zarówno w niskich, jak i podwyższonych temperaturach.
- Montaż na frontowym panelu – Umożliwia wygodne i szybkie podłączenie urządzeń zarówno w szafach sterowniczych, jak i rozdzielnicach.
- Kabel z czterema przewodami klasy 1,5 mm²
- Oznaczenia kolorystyczne (3x czarny, 1x zielono-żółty PE) umożliwiają jednoznaczną identyfikację sygnałów.
Typowe zastosowania złącza panelowego MQ15-X-Power
Złącze panelowe MQ15-X-Power męskie znajduje zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej, m.in. w:
- Zasilaniu silników i urządzeń wymagających bezpiecznych oraz szczelnych połączeń zasilających,
- Systemach rozdzielczych oraz aparaturze kontrolno-pomiarowej,
- Zastosowaniach na liniach produkcyjnych i montażowych, gdzie istotna jest szybka i pewna wymiana elementów,
- Instalacjach elektrycznych w maszynach, szafach rozdzielczych, automatach oraz urządzeniach przemysłowych.
Konstrukcja techniczna i wygoda użytkowania
Wtyk MQ15 wyposażony jest w czteroprzewodowy kabel PVC o długości 0,15 m (inne długości dostępne na zamówienie), w którym wykorzystano skrętkę miedzianą ocynowaną. Wytrzymałość na przepięcia do 2,5 kV oraz certyfikaty odporności chemicznej i ogniowej potwierdzają bezpieczeństwo stosowania także w wymagających środowiskach.
Złącze zostało zaprojektowane z myślą o minimalizacji ryzyka związanego z obciążeniami mechanicznymi – należy używać odpowiednich opasek do odciążenia przewodów. Ponadto, bagnetowy system zamykania zapewnia łatwy i szybki montaż, gwarantując jednocześnie trwałość połączenia nawet po wielu cyklach podłączania i rozłączania (≥500 cykli).
Dlaczego warto wybrać złącze panelowe MQ15-X-Power?
Złącze panelowe MQ15-X-Power męskie to doskonałe rozwiązanie wszędzie tam, gdzie wymagana jest niezawodność, łatwość montażu oraz wysoka odporność na warunki środowiskowe. Bardzo dobre parametry elektryczne, solidna konstrukcja oraz szerokie możliwości zastosowań czynią je uniwersalnym wyborem do zastosowań w nowoczesnych instalacjach przemysłowych i automatyce.
