Wtyk płytki drukowanej
Żeński proste

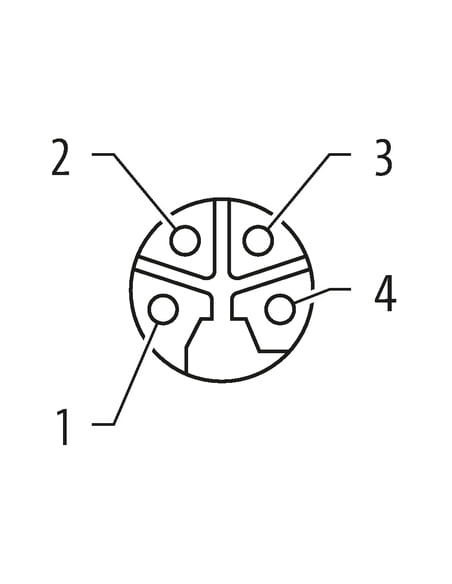

M12, 4-piny
L-coded
Montaż na tylnym panelu
Przyłącze lutowane THT
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Stop miedzi |

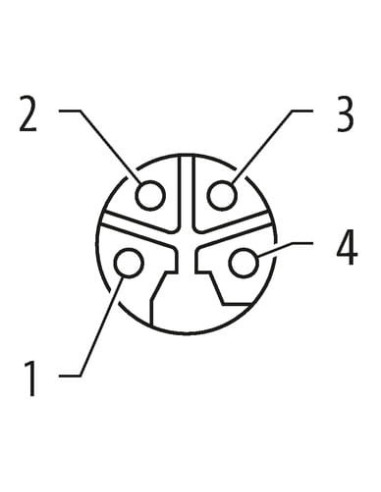

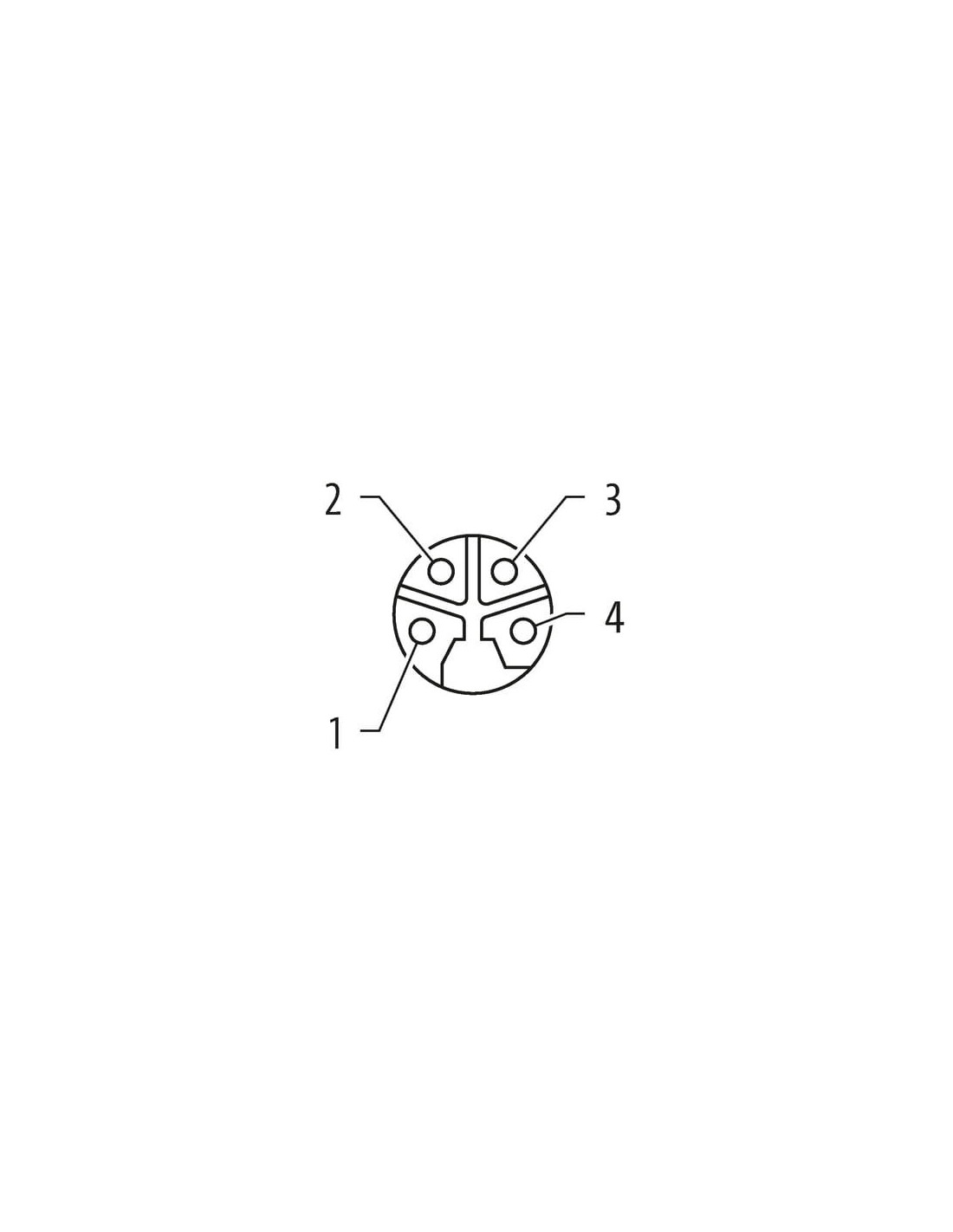

| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

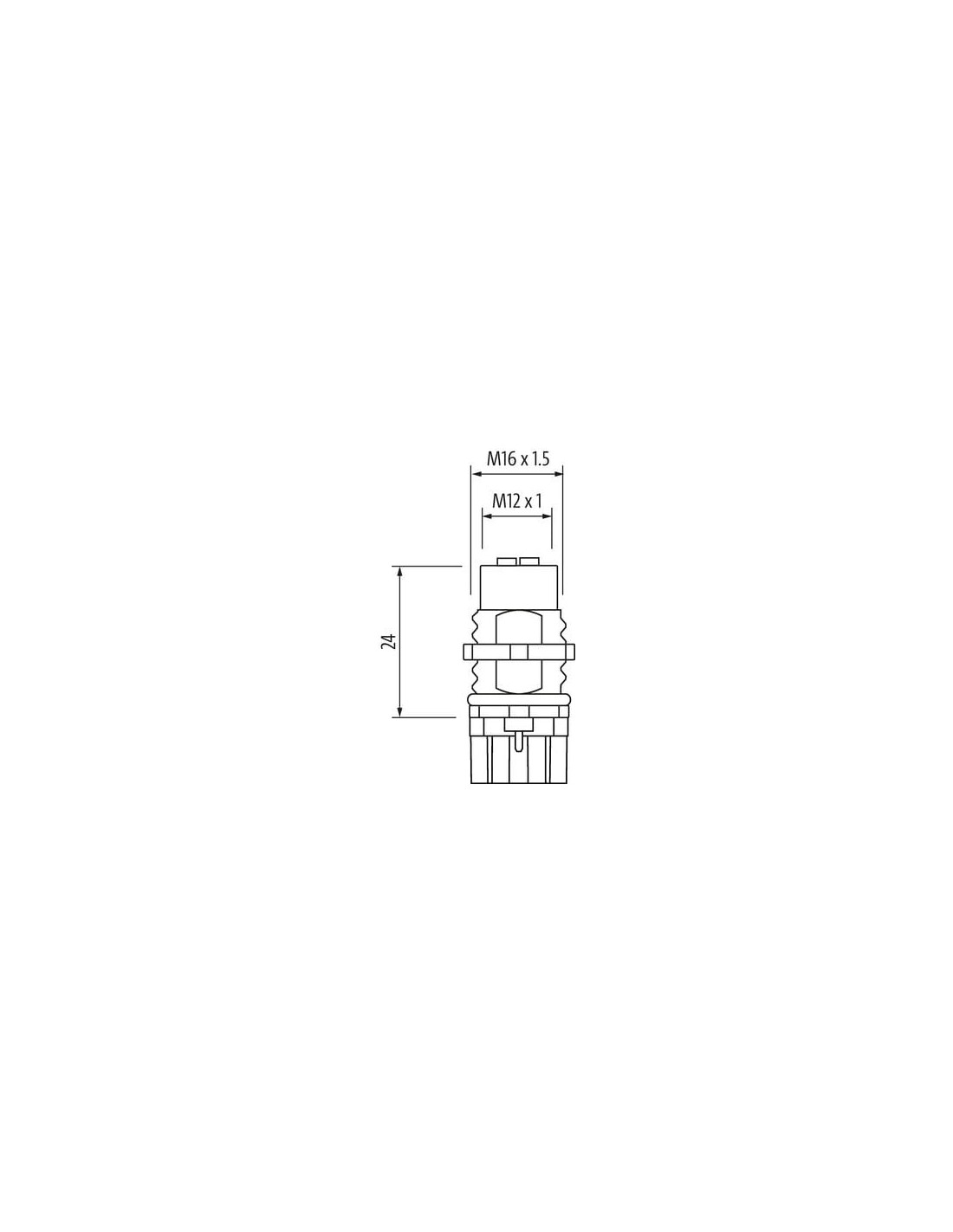

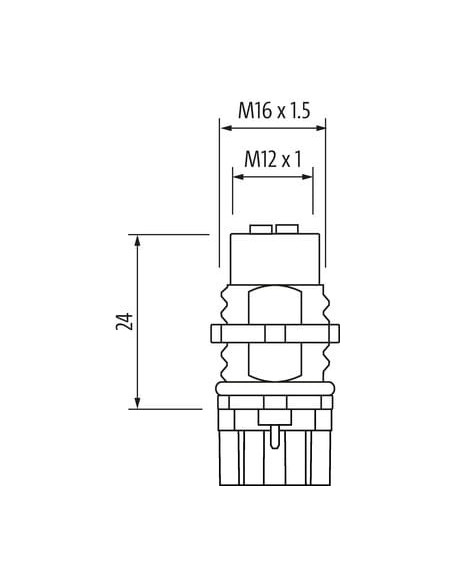

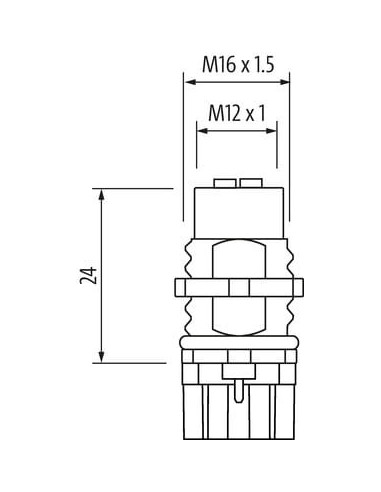

| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12P |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

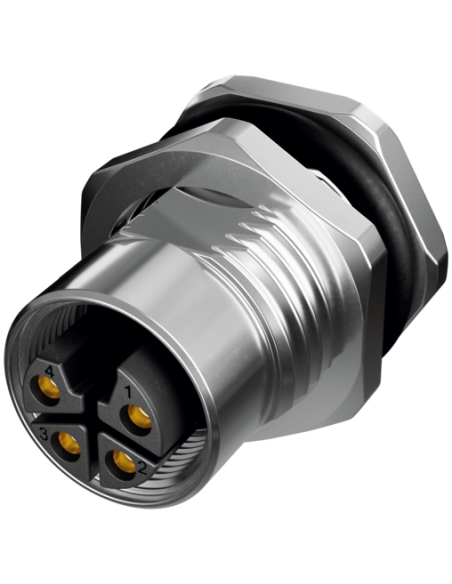

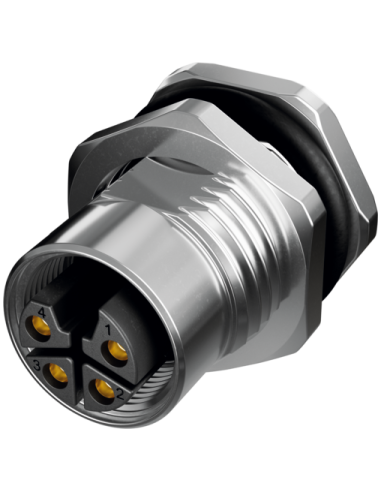

Złącze żeńskie M12 0° kod L, 4-piny – profesjonalne rozwiązanie do zasilania
Złącze żeńskie M12 o kodowaniu L i prostym wyprowadzeniu to element dedykowany do niezawodnych połączeń zasilających w aplikacjach przemysłowych. Produkt przeznaczony jest do montażu na tylnym panelu, oferując łatwą integrację dzięki złączom do lutowania THT. Wytrzymała konstrukcja oraz wysoki stopień ochrony IP65, IP67, IP68 gwarantują odporność na trudne warunki środowiskowe, wilgoć, pył i przypadkowe zachlapania.
Kluczowe cechy i zalety złącza M12 kod L, 4-piny
- Wytrzymała metalowa obudowa – powłoka niklowana oraz elementy ze stopu miedzi zapewniają wysoką odporność mechaniczną oraz na korozję.
- Kodowanie L: umożliwia bezpieczne i pewne połączenia w systemach automatyki oraz dystrybucji zasilania.
- Wysoka obciążalność prądowa – do 16 A na styk oraz napięcie DC do 63 V, co umożliwia zastosowanie tego złącza w instalacjach obsługujących silniki, napędy oraz systemy zasilania.
- Standard IEC 61076-2-111 – gwarancja zgodności z przemysłowymi normami oraz łatwość w zakresie kompatybilności.
- Łatwy i pewny montaż – gwint montażowy M16 x 1.5 i rozmiar SW19 ułatwiają integrację z panelami i obudowami urządzeń.
- Lutowane przyłącze THT – zapewnia trwały styk elektryczny oraz niezawodność podczas eksploatacji.
- Szczelność i ochrona – zabezpieczenie przed pyłem i wodą podczas prawidłowego montażu, z zapewnieniem stopnia ochrony IP65, IP67, IP68.
- Odporność na warunki środowiskowe – zakres pracy od -30°C do +90°C pozwala na stosowanie złącza w wymagających warunkach przemysłowych.
Zastosowania złącza M12 kod L
Złącze żeńskie M12 0° kod L sprawdza się przede wszystkim w:
- Systemach zasilania maszyn przemysłowych
- Automatyce przemysłowej i robotyce
- Infrastrukturalnych rozdzielniach zasilania DC
- Połączeniach serwonapędów i silników
- Skrzynkach rozdzielczych oraz panelach sterowniczych
- Instalacjach wymagających niezawodnej transmisji energii oraz ochrony przed pyłem i wilgocią
Wskazówki montażowe i trwałość połączenia
Montaż przy użyciu odpowiedniego momentu obrotowego (0,6 Nm) oraz zastosowanie dodatkowego zabezpieczenia przed naprężeniami mechanicznymi (np. opaski kablowe) zwiększa trwałość i niezawodność połączenia. Zaleca się przestrzeganie minimalnych promieni gięcia kabli, aby utrzymać parametry szczelności IP.
Dlaczego warto wybrać złącze żeńskie M12 L-coding?
Uniwersalność konstrukcji oraz zgodność z normami przemysłowymi czynią to złącze doskonałym wyborem do zastosowań w wymagającym środowisku przemysłowym. Jest odpowiednie do zasilania urządzeń, które wymagają stabilności oraz bezpieczeństwa połączeń, nawet w trudnych warunkach eksploatacji.
