Wtyk płytki drukowanej
Męski prosty
M12, 4-piny
Kodowanie S
Montaż na tylnym panelu
Przyłącze lutowane THT
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Stop miedzi |

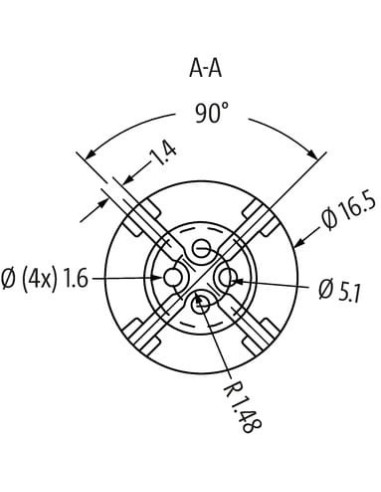

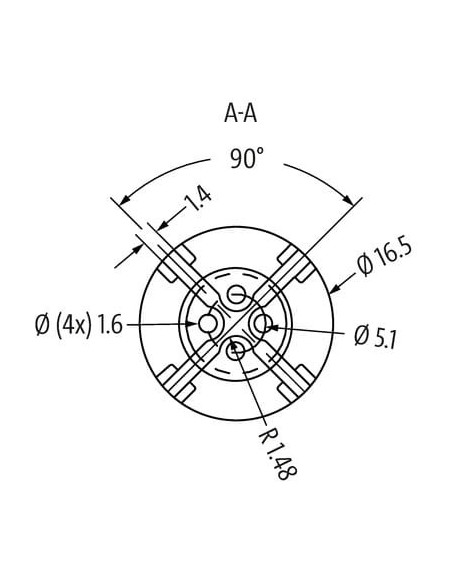

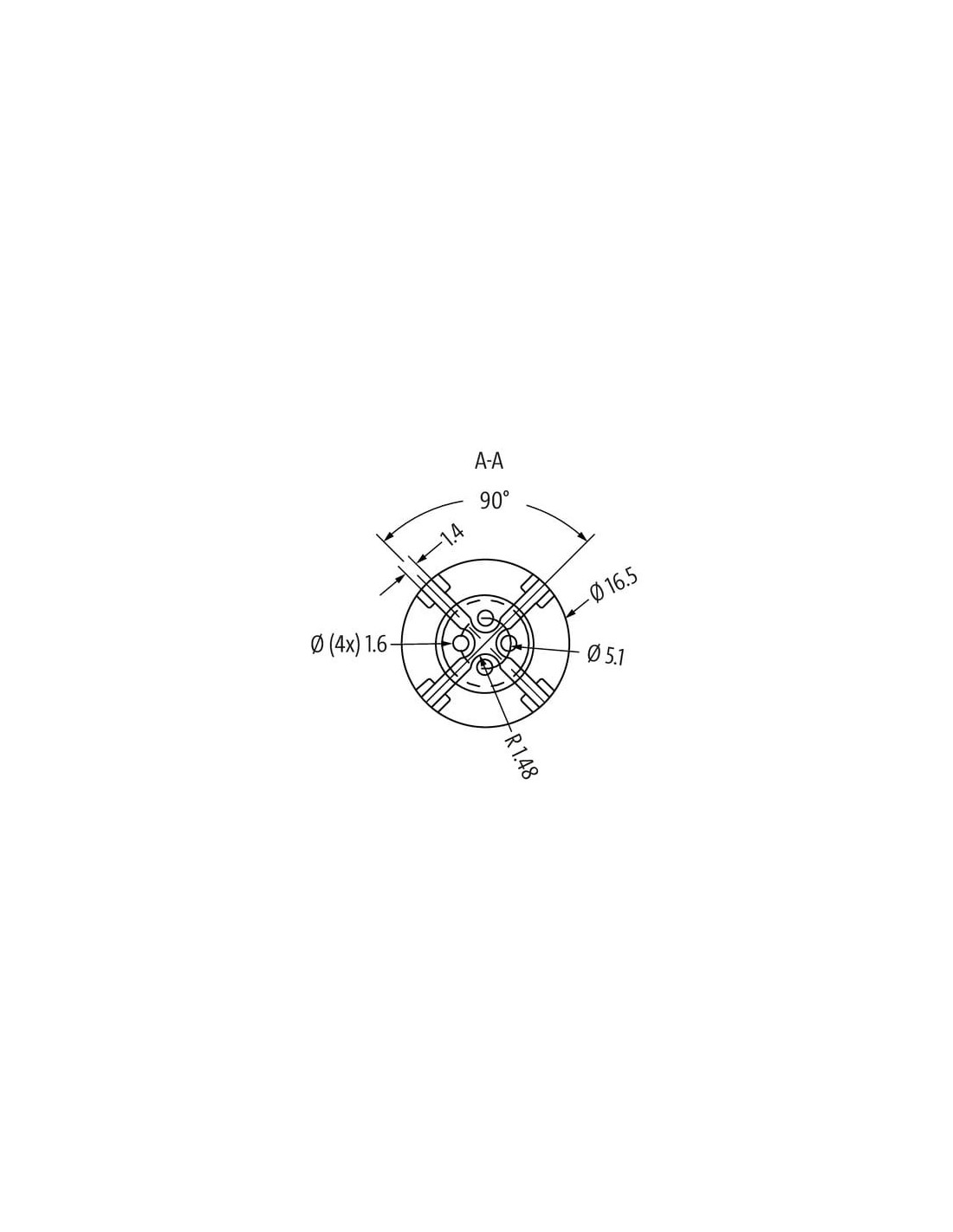

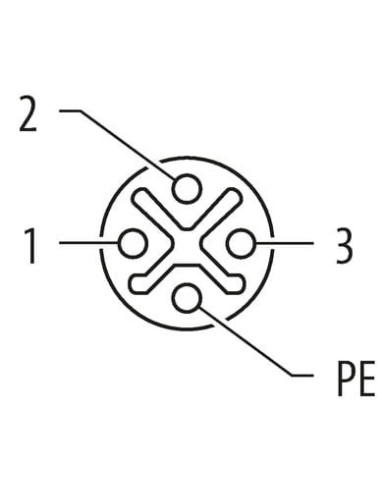

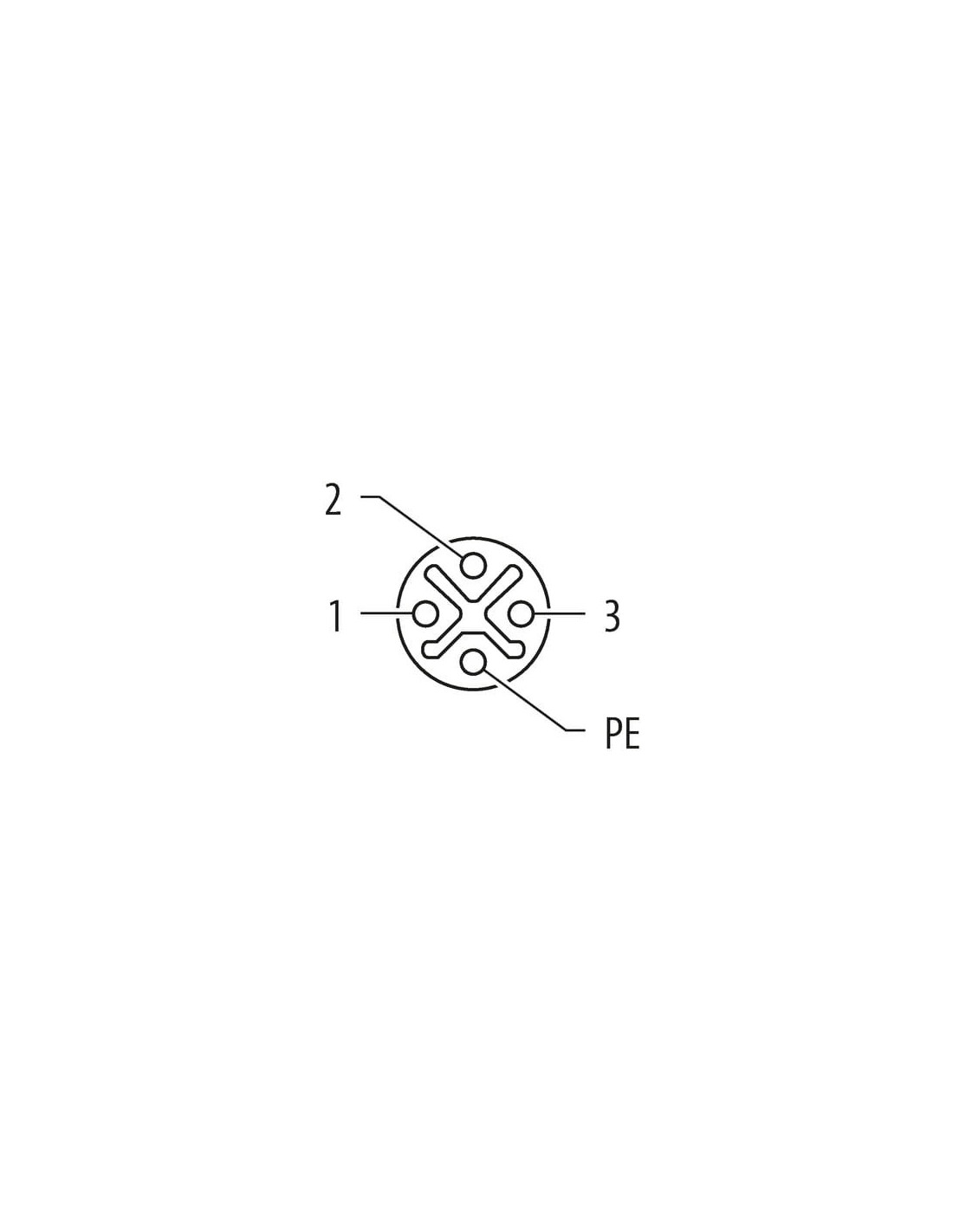

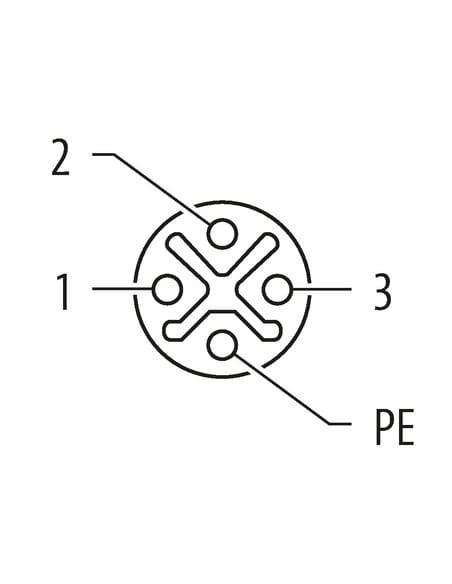

| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |

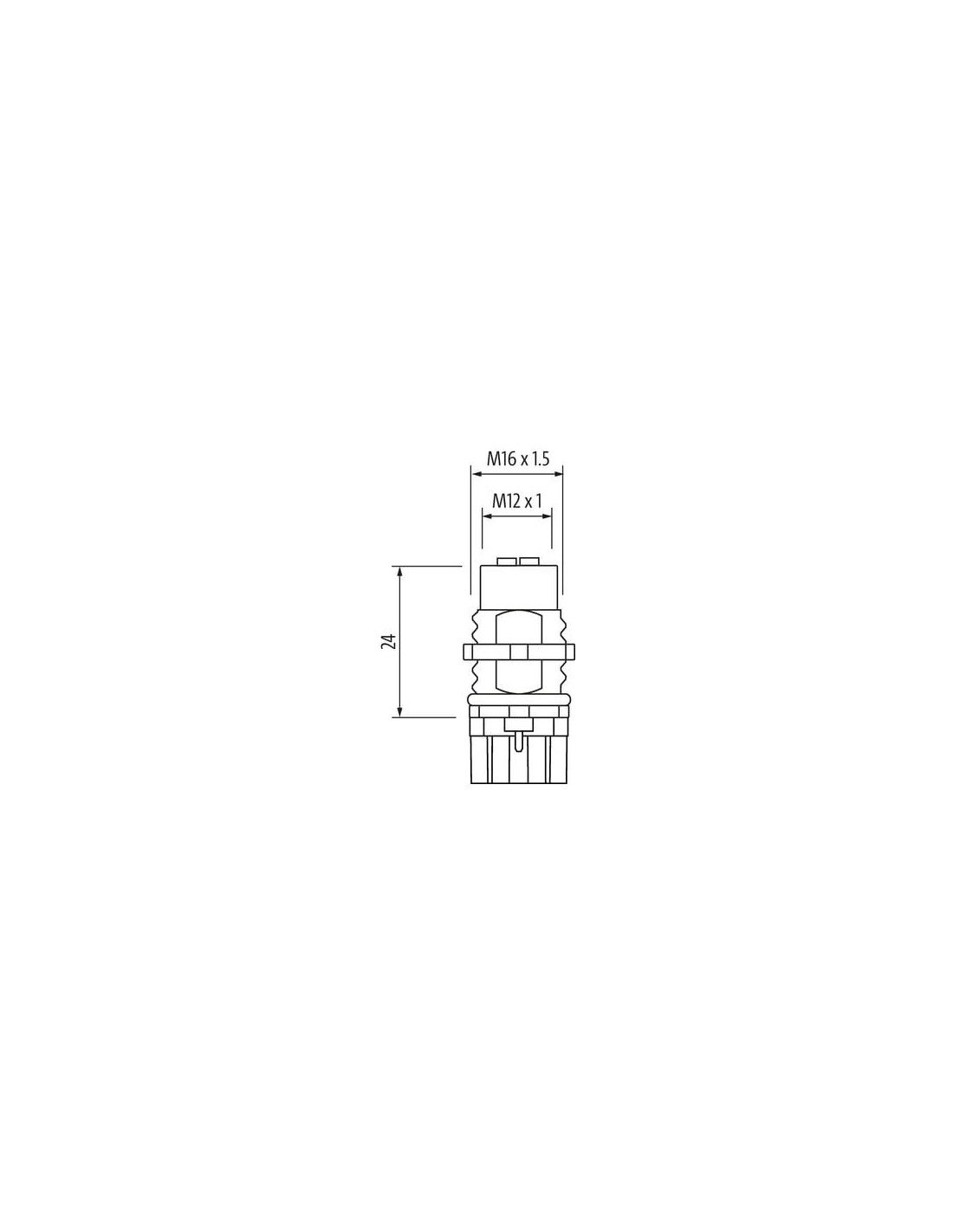

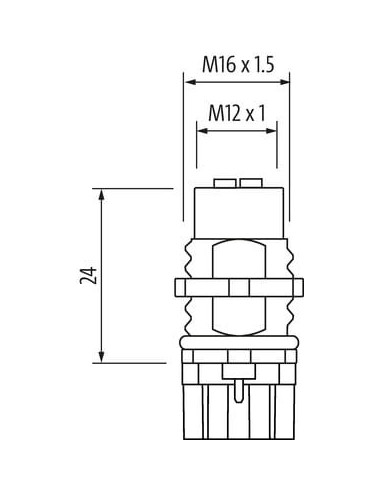

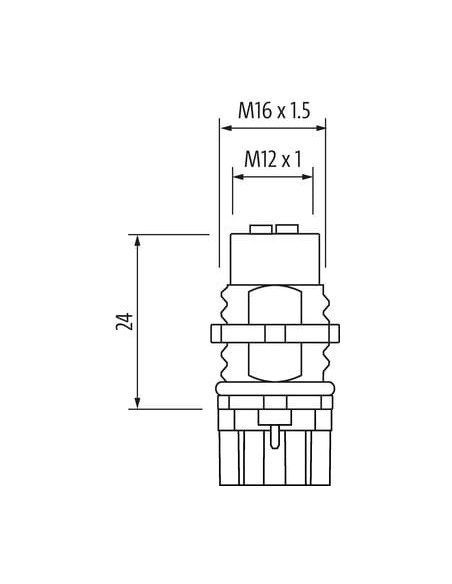

| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12P |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

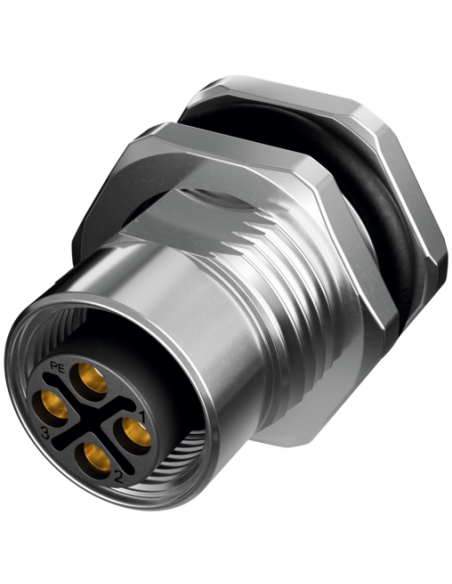

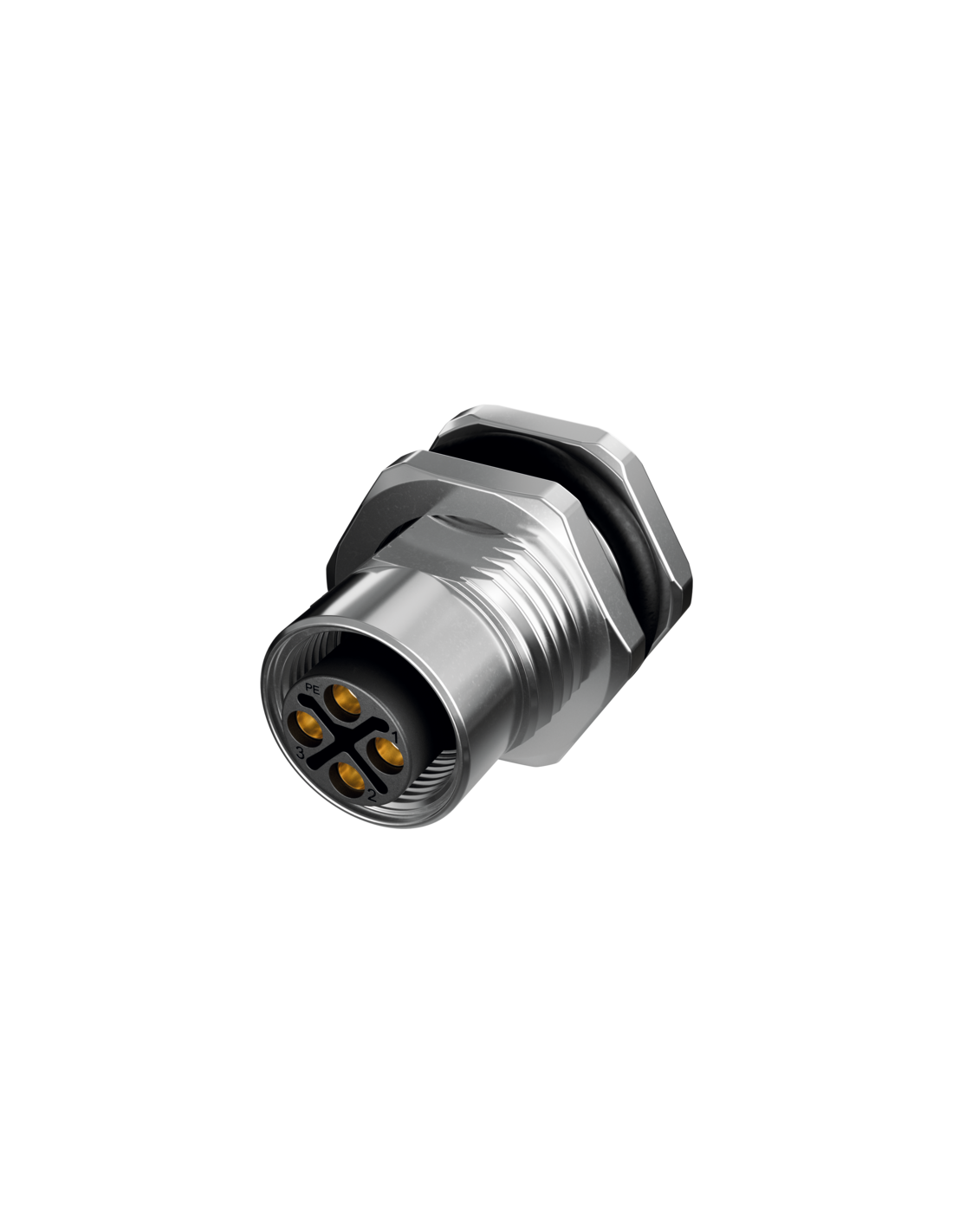

Złącze żeńskie M12 0° kod S – profesjonalne rozwiązanie do montażu panelowego
Złącze żeńskie M12 0° kod S o numerze katalogowym 7000-R2214-11S2400 to wysokojakościowy komponent elektromechaniczny, przeznaczony do przemysłowych aplikacji wymagających niezawodnego i odpornego na warunki zewnętrzne połączenia elektrycznego. Złącze cechuje się 4-pinową konfiguracją oraz prostym montażem na tylnym panelu urządzenia, co znacząco ułatwia integrację z różnymi rodzajami obudów i systemów.
Złącze M12 kod S – szerokie spektrum zastosowań w automatyce przemysłowej
Złącza M12 o kodowaniu S są powszechnie stosowane w aplikacjach zasilających oraz przy podłączaniu urządzeń do sieci zasilających w środowiskach przemysłowych. Konstrukcja pozwala na bezpieczną i efektywną transmisję prądu o natężeniu do 12 A na styk oraz napięciu wynoszącym nawet 630 V AC. Dzięki temu złącze doskonale sprawdza się w:
- szafach sterowniczych w automatyce przemysłowej,
- systemach elektrycznego zasilania maszyn,
- aplikacjach robotycznych i transportowych,
- rozwiązaniach do zasilania rozproszonych urządzeń.
Złącze do płytek drukowanych – idealne rozwiązanie do montażu THT
Złącze jest przeznaczone do montażu przewlekanego THT (Through-Hole Technology), co umożliwia łatwe i stabilne osadzenie w płytkach drukowanych. Lutowane przyłącza gwarantują trwałość i pewność połączeń, nawet w warunkach wysokiego zapylenia czy drgań. Dzięki wykonaniu styku z pozłacanej miedzi oraz zastosowaniu niklowanej obudowy, złącze jest odporne na korozję i zapewnia niezawodną przewodność.
Wysoki poziom ochrony i trwałości – IP65, IP67, IP68
Złącze M12 kod S spełnia wymagania normy IEC 61076-2-111 i gwarantuje wysoki stopień ochrony IP65, IP67 oraz IP68 (po właściwym zamontowaniu i przykręceniu). Takie właściwości czynią je idealnym wyborem do zastosowań w trudnych warunkach środowiskowych – wszędzie tam, gdzie wymagana jest odporność na wilgoć, kurz oraz wibracje.
Kluczowe zalety złącza żeńskiego M12 kod S
- Niezawodne połączenie nawet w wymagających warunkach przemysłowych,
- Szeroki zakres temperatur pracy od -30°C do +90°C,
- Odporność na uszkodzenia mechaniczne oraz długą żywotność,
- Uniwersalność w montażu – dedykowane do montażu panelowego od tyłu,
- Montaż z użyciem gwintu M16 x 1.5 pozwala na łatwą instalację w standardowych otworach,
- Wysoka kompatybilność z przemysłowymi standardami złączy M12.
Typowe zastosowania i praktyczne wskazówki montażu
Złącza tego typu polecane są do zasilania urządzeń elektrycznych w automatyce, przemyśle maszynowym, transporcie i logistyce, a także do podłączania elementów zasilających w układach rozproszonych. Zaleca się stosowanie odpowiednich osłon i zabezpieczeń przed obciążeniami mechanicznymi – na przykład mocowanie przewodów za pomocą opasek oraz dbanie o właściwe promienie gięcia przewodów, aby nie narażać stopnia ochrony IP na uszkodzenie.
