Dostępny
Ethernet CAT5
Przepust szafy rozdzielczej

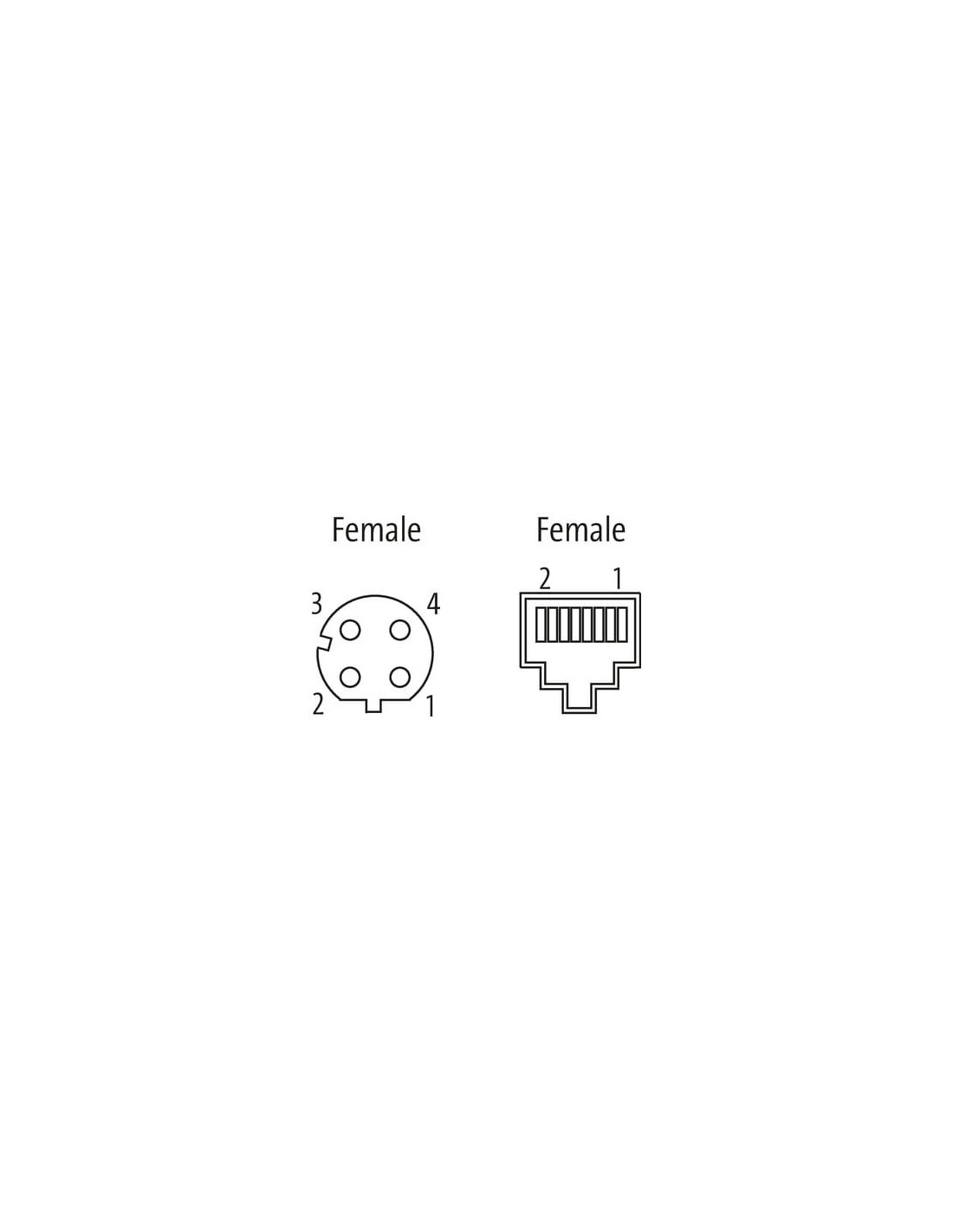

Żeński proste – żeński 90°

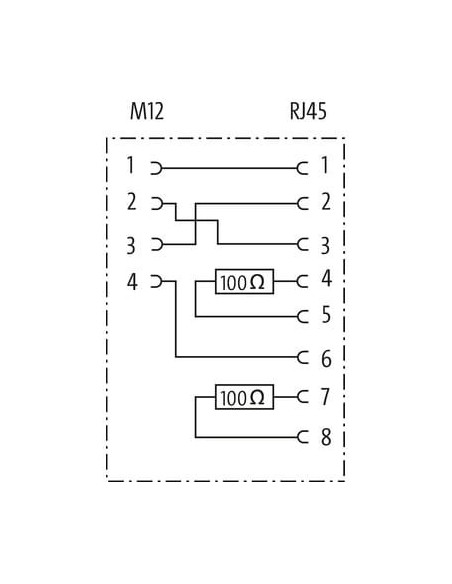

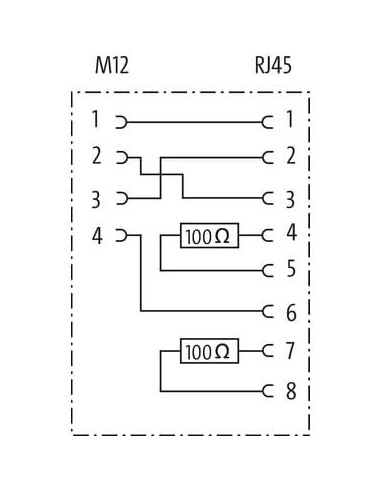

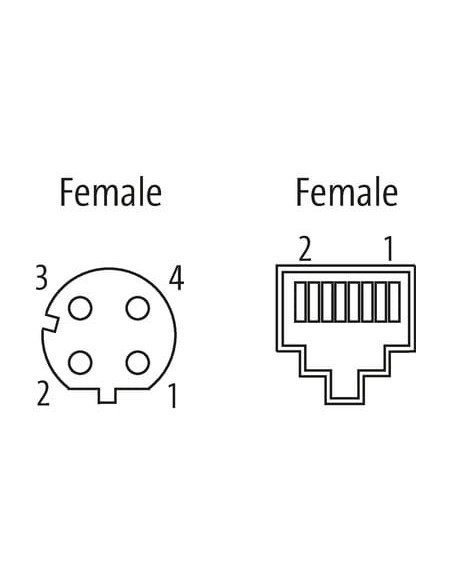

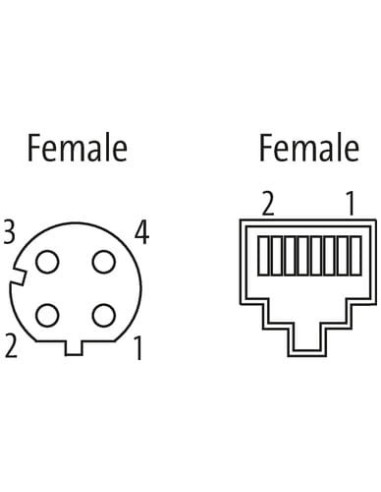

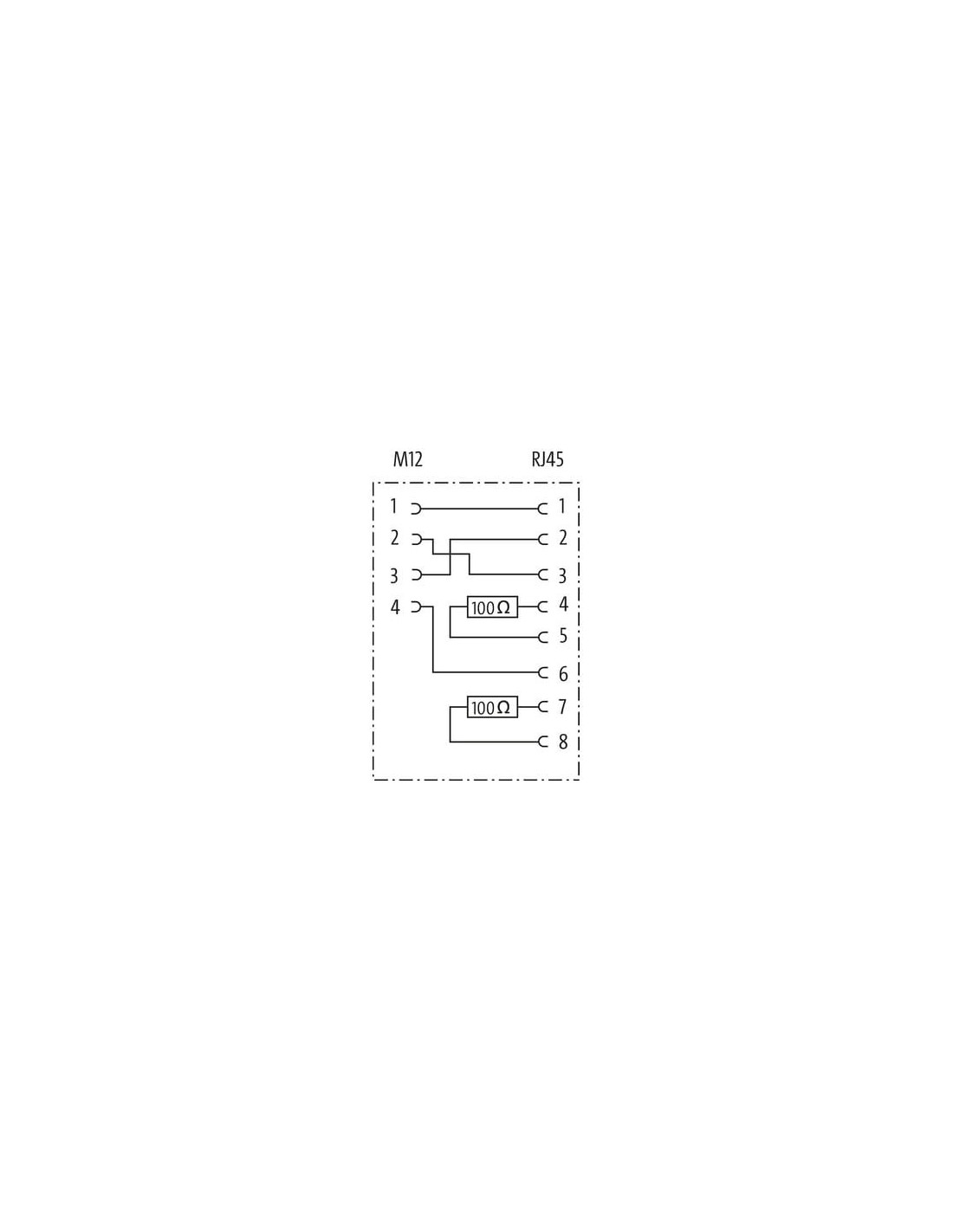

M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | RJ45 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Instalowanie | Podłączanie
| Moment obrotowy | 0,8 Nm |

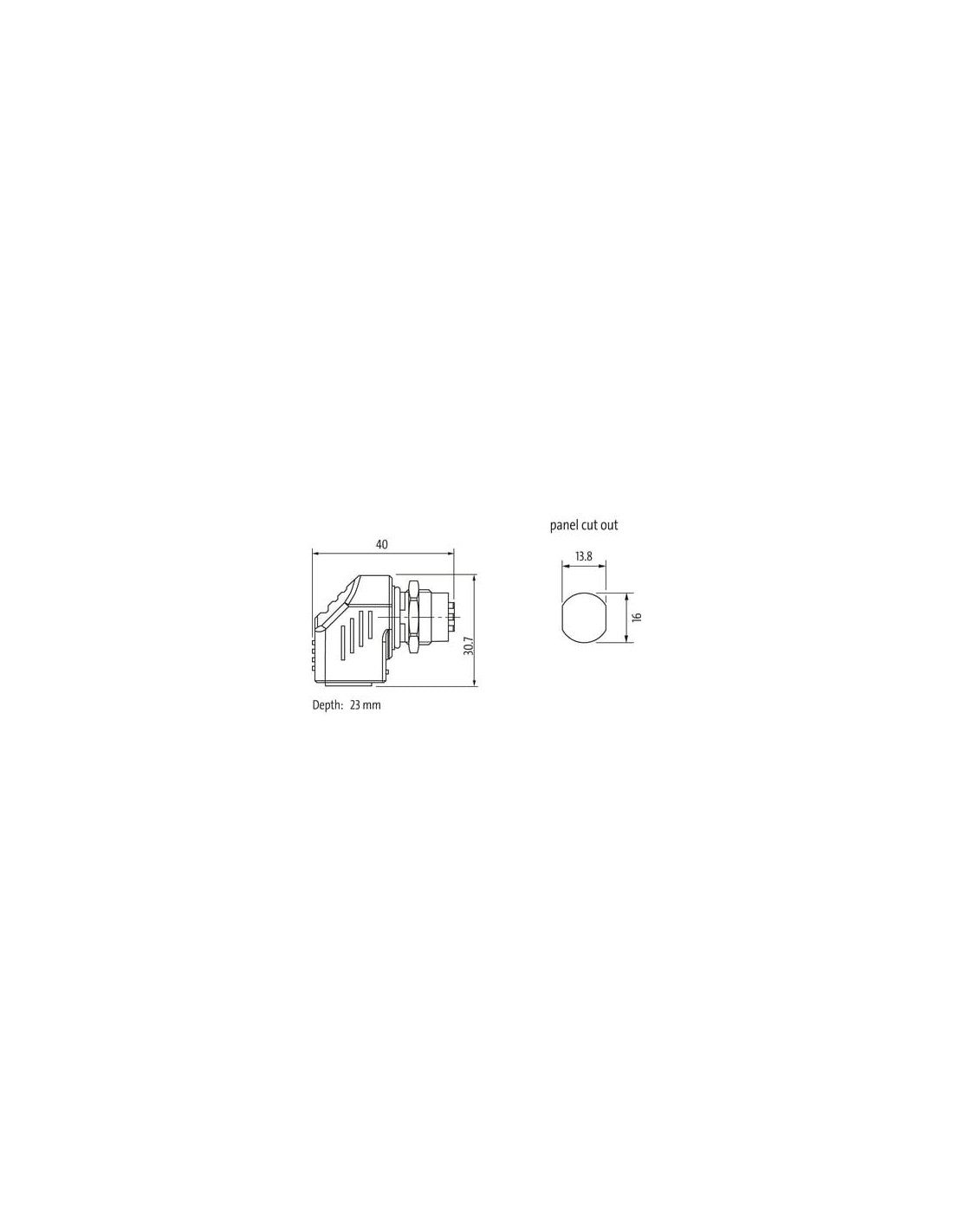

| Gwint montażowy | M16 x 1.5 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |

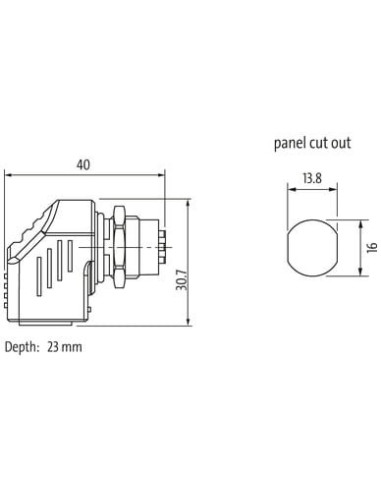

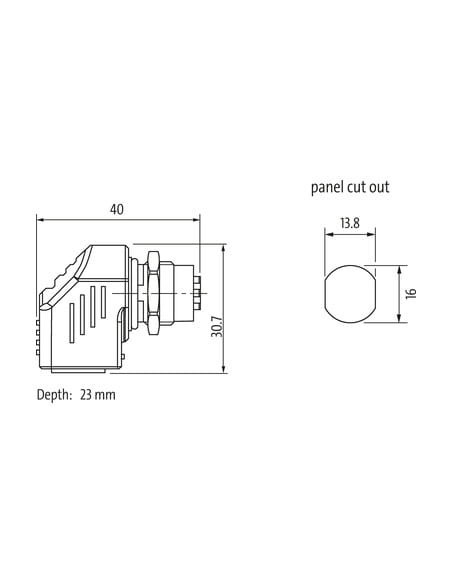

Dane mechaniczne | Dane montażowe
| Do montażu z grubością ścianki maks. | 5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -5 °C |
| Temperatura robocza maks. | 60 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

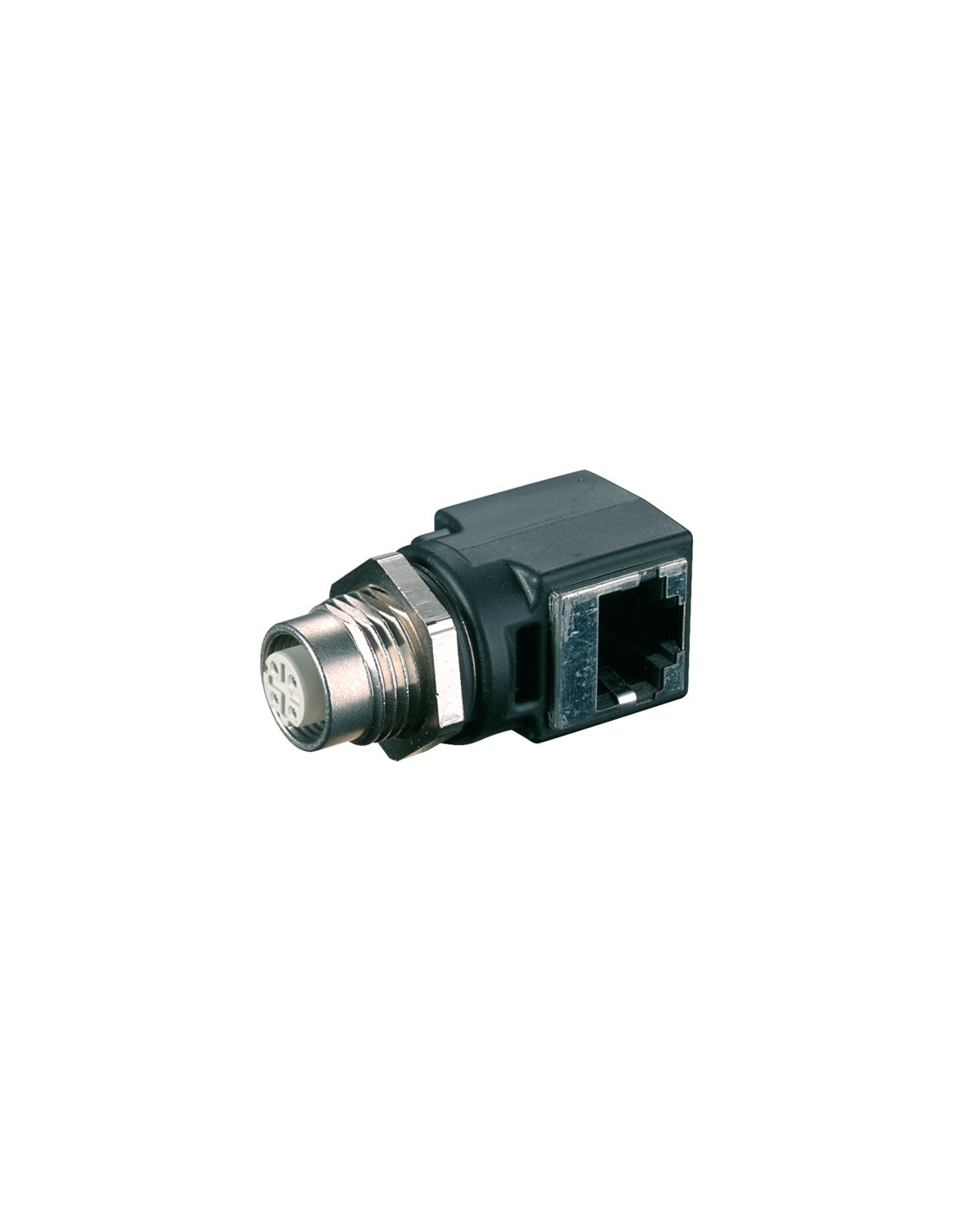

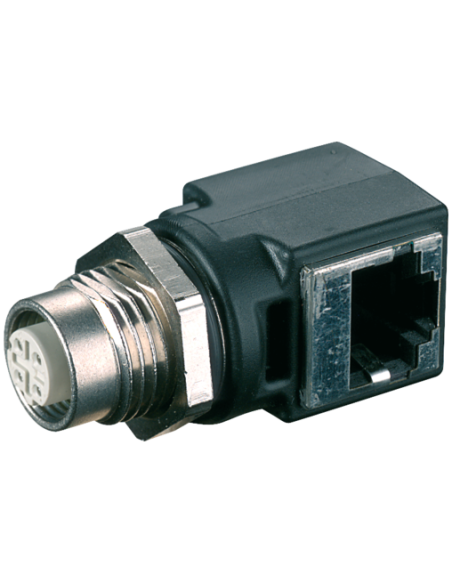

Przejściówka M12-RJ45 7000-99052-0000000 – adapter przemysłowy Ethernet CAT5
Przejściówka M12-RJ45 o kodzie 7000-99052-0000000 to wysokiej jakości adapter dedykowany do zastosowań przemysłowych w sieciach Ethernet CAT5. Umożliwia niezawodne połączenie pomiędzy złączem M12 (kod D, 4-piny) a gniazdem RJ45, dzięki czemu doskonale sprawdzi się w szafach sterowniczych i rozdzielczych oraz wszędzie tam, gdzie wymagane jest solidne, odporne na warunki zewnętrzne złącze sieciowe.
Zastosowania przejściówki M12 na RJ45
Adapter M12-RJ45 jest przeznaczony do przemysłowych instalacji Ethernet w trudnych warunkach środowiskowych, gdzie niezbędne jest zapewnienie trwałości i efektywności transmisji. Stanowi idealne rozwiązanie dla:
- Skrzynek sterowniczych i szaf rozdzielczych
- Automatyki przemysłowej oraz maszyn produkcyjnych
- Systemów monitoringu i urządzeń sieciowych montowanych w środowiskach o podwyższonej wilgotności i zapyleniu
- Połączeń sieciowych wymagających konwersji złącza pomiędzy standardem M12 a RJ45
Właściwości i zalety przejściówki M12-RJ45
Kluczowe cechy adaptera M12-RJ45:
- Odporność chemiczna i na oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego, umożliwiającego bezpieczną pracę nawet w agresywnym środowisku.
- Stopień ochrony IP67 dla M12 – wysoka ochrona przed pyłem i wilgocią, idealna do pracy w trudnych warunkach przemysłowych.
- Kątowe wyprowadzenie RJ45 (90°) – ułatwia montaż w ograniczonej przestrzeni szaf sterowniczych.
- Transmisja danych do 100 Mbit/s – zapewnia niezawodną pracę w sieciach Ethernet.
- Ekranowanie – minimalizuje zakłócenia elektromagnetyczne, co poprawia jakość transmisji sygnału.
- Full duplex – wspiera dwukierunkową transmisję danych.
- Solidny montaż panelowy – gwint M16 x 1.5
- Wytrzymałość na temperatury od -5°C do 60°C
Typowe zastosowanie adaptera M12-RJ45 w automatyce i przemyśle
Adapter M12-RJ45 7000-99052-0000000 znajduje zastosowanie w licznych aplikacjach, takich jak:
- Integracja urządzeń przemysłowych z infrastrukturą sieciową
- Modernizacja maszyn, urządzeń oraz stanowisk produkcyjnych wymagających niezawodności połączeń Ethernet
- Tworzenie odpornych na warunki środowiskowe punktów dostępowych w sieciach automatyki
Adapter ten ułatwia szybkie podłączenie okablowania sieciowego, optymalizując instalację oraz obsługę systemów automatyki i infrastruktury IT w otoczeniu przemysłowym.
