Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Gniazdo z kołnierzem proste – męski prosty

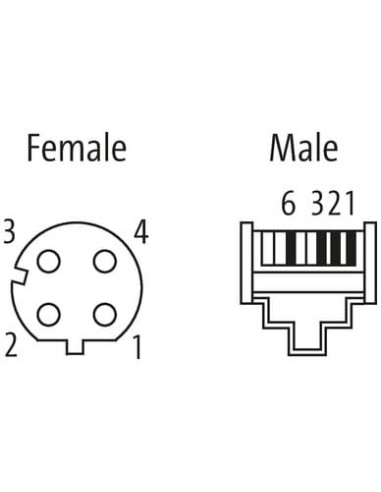

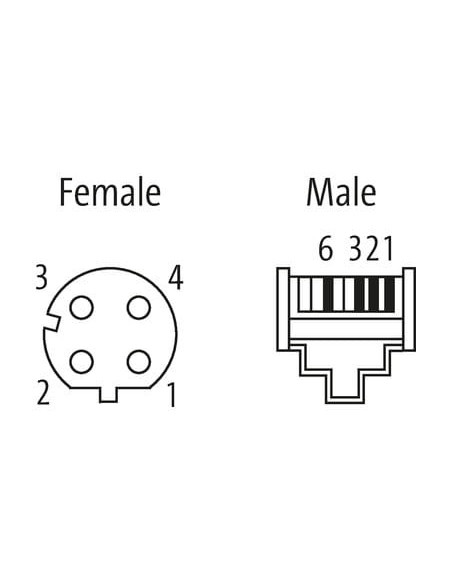

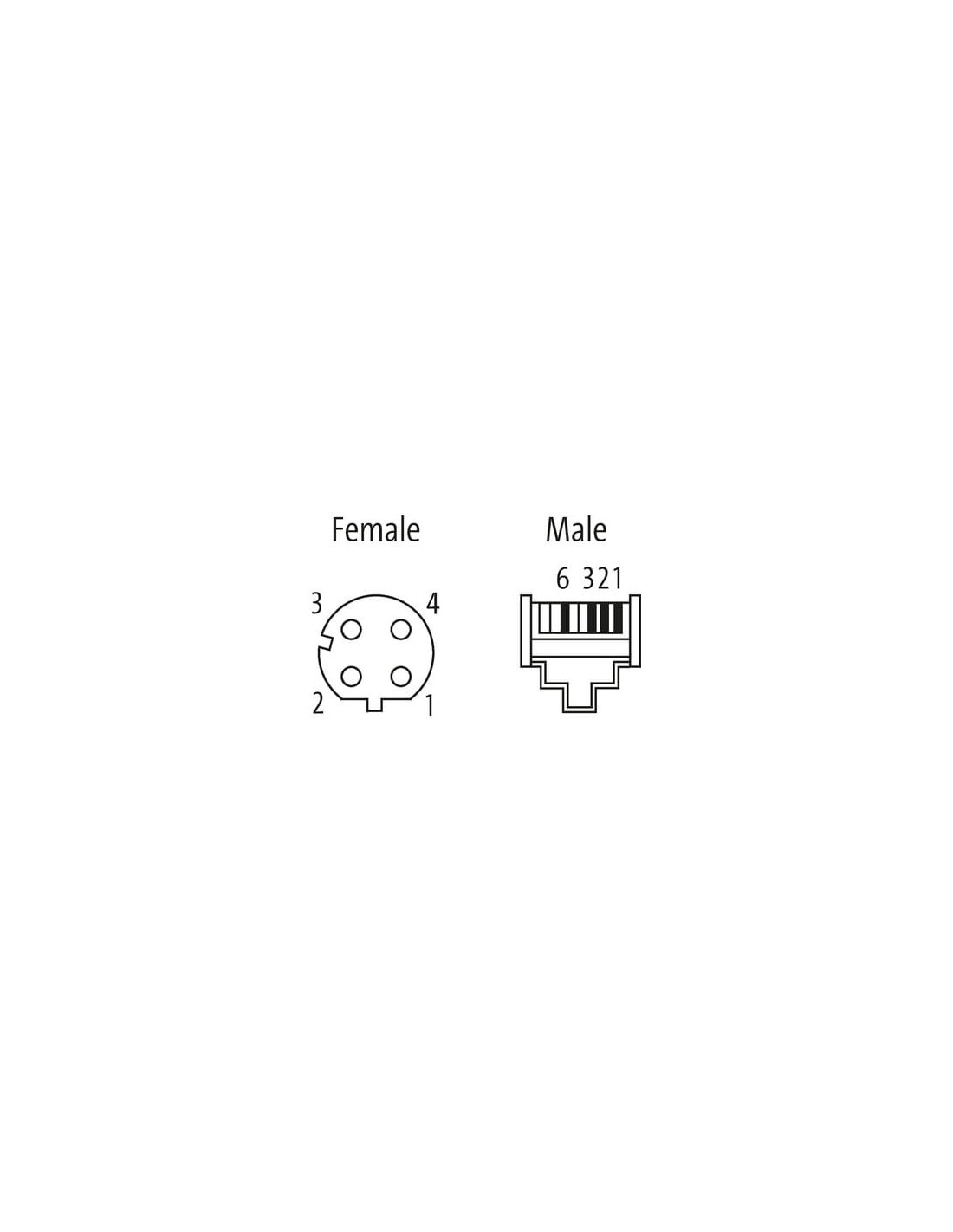

M12 – RJ45, 4-piny
Kodowanie D
Halogen-free-Material
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka główki | nickel plated |
| Family construction form | RJ45 |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel

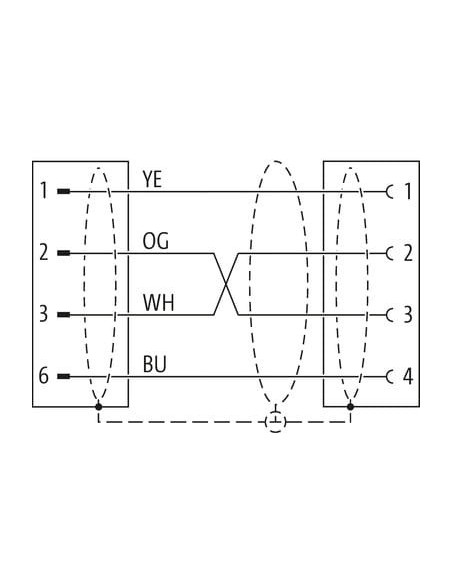

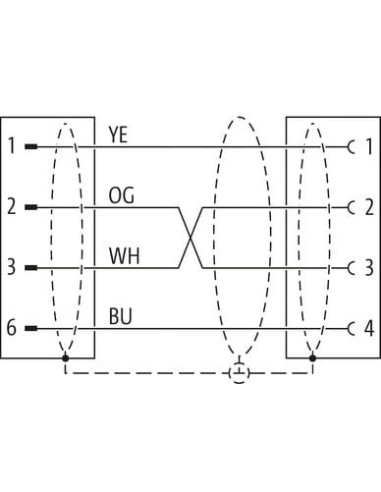

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

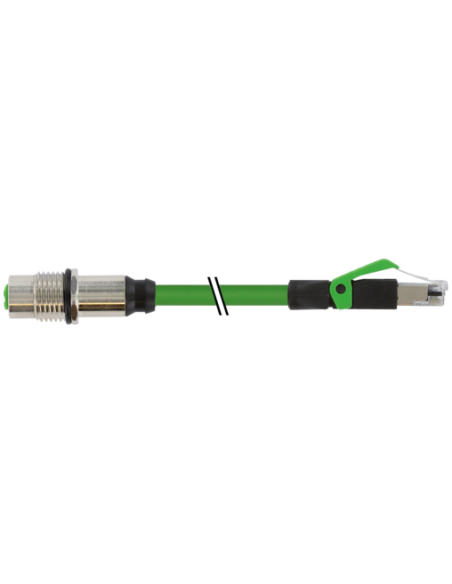

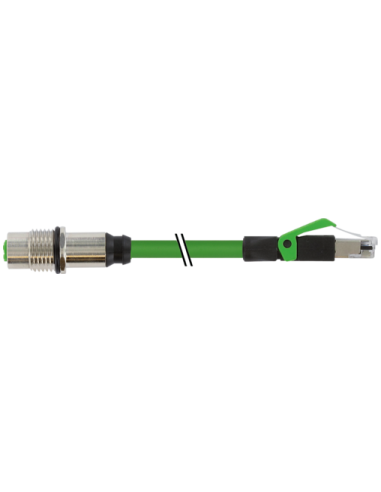

Złącze panelowe M12 D-kodowane (żeńskie) do RJ45 (męskie) – kabel Ethernet CAT5, 1 m
Złącze panelowe M12 żeńskie D-kodowane do RJ45 męskie 0° (kod produktu: 7000-44851-7940100) to wysokiej jakości komponent przeznaczony do połączeń przemysłowych, które wymagają niezawodnej transmisji danych oraz odporności na trudne warunki środowiskowe. Produkt doskonale sprawdza się w systemach automatyki oraz sieciach Ethernet, pozwalając na efektywną integrację urządzeń przemysłowych z infrastrukturą IT.
Wytrzymałość i kompatybilność – przemysłowe zastosowanie złącza M12 RJ45
Oferowane złącze panelowe M12 żeńskie D-kodowane z męskim złączem RJ45 umożliwia szybkie i bezpieczne połączenie urządzeń ethernetowych w maszynach, szafach sterowniczych oraz systemach automatyki przemysłowej. Konstrukcja spełnia normę DIN EN 61076-2-101, zapewniając kompatybilność z szeroką gamą urządzeń przemysłowych.
- Odporność na chemikalia i oleje – obudowa wykonana z tworzywa PUR gwarantuje odporność na typowe czynniki przemysłowe.
- Stopień ochrony IP67 (M12) i IP20 (RJ45) – pewność działania oraz ochrona przed kurzem i wodą w wymagających warunkach.
- Ekranowanie przewodu pozwala na stabilną transmisję sygnału nawet w miejscach o wysokim poziomie zakłóceń elektromagnetycznych.
- Zakres temperatur pracy od -25°C do 85°C (zależnie od jakości kabla), co umożliwia montaż w wielu różnych miejscach, również narażonych na wahania temperatur.
Możliwości wykorzystania złącza panelowego M12 D-codowanego z RJ45
Złącze M12 D-codowane z wtykiem RJ45 znajduje zastosowanie w automatyce, logistyce, systemach transportowych, urządzeniach produkcyjnych, a także w instalacjach sieciowych wymagających odporności na wibracje, pył i wilgoć. Dzięki przepustowości do 100 Mbit/s (Ethernet CAT5) produkt idealnie współpracuje z typowymi magistralami sieciowymi w przemyśle.
- Szybka integracja maszyn i systemów z siecią Ethernet
- Automatyzacja linii produkcyjnych i systemów kontroli
- Bezpośrednie połączenie szaf sterowniczych z siecią firmową
- Gwarancja niezawodności – solidna blokada mechaniczna, odporność na uszkodzenia oraz środki czyszczące
Budowa i przemyślany projekt techniczny złącza M12 – RJ45
Kabel o długości 1 m zapewnia elastyczność podczas instalacji i pozwala na wygodne prowadzenie przewodów wewnątrz szaf, pulpitów czy maszyn. Zielony kolor izolacji ułatwia identyfikację wśród innych przewodów sieciowych. Konstrukcja D-codowana zapewnia poprawność podłączenia i zabezpiecza przed przypadkowym błędnym zestykaniem.
- Kodowanie D – gwarancja kompatybilności z przemysłowymi magistralami Ethernet
- Przewody w standardzie 22 AWG zapewniają niską rezystancję i bezstratną transmisję danych
- Oplot miedziany ocynowany – skuteczna ochrona przed zakłóceniami EMC
- Kolory żył: biały, żółty, niebieski, pomarańczowy – czytelna identyfikacja
- Wytrzymały płaszcz PUR – dobra odporność na warunki zewnętrzne oraz elastyczność nawet przy niskich temperaturach
Typowe zastosowania i przykłady wykorzystania
Złącze panelowe M12 D-kodowane stanowi kluczowy element w systemach sterowania, maszynach przemysłowych oraz autonomicznych liniach produkcyjnych, gdzie liczy się stabilność połączenia oraz szybki dostęp serwisowy. Produkt jest rekomendowany do instalacji:
- W szafach rozdzielczych i pulpitach sterujących
- W rozproszonych systemach IO wymagających transmisji Ethernet
- W robotyce i automatyce procesowej
- W aplikacjach o podwyższonej odporności na warunki przemysłowe
Złącze M12 - RJ45 to uniwersalny wybór wszędzie tam, gdzie istotna jest niezawodność, odporność mechaniczna, ochrona przed zakłóceniami oraz łatwy montaż i serwis. Wysoka jakość wykonania potwierdzona certyfikatami oraz zgodność z normami międzynarodowymi sprawiają, że to połączenie jest niezawodnym elementem nowoczesnych systemów Ethernetowych.
