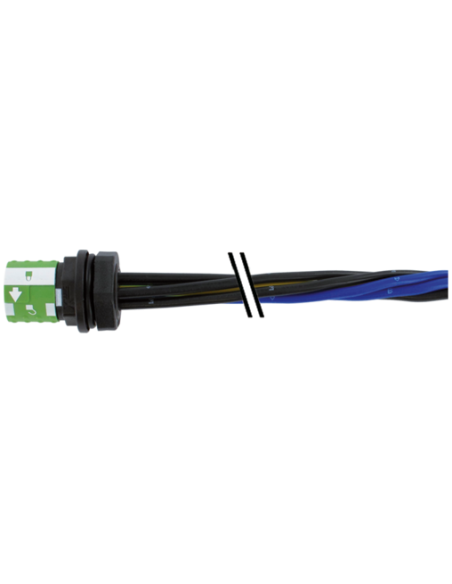

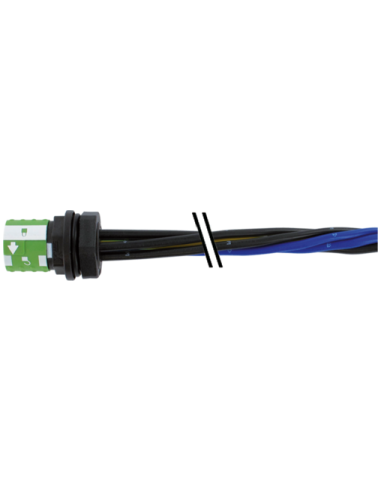

Gniazdo z kołnierzem
MQ15, 4-piny
z podłączoną skrętką

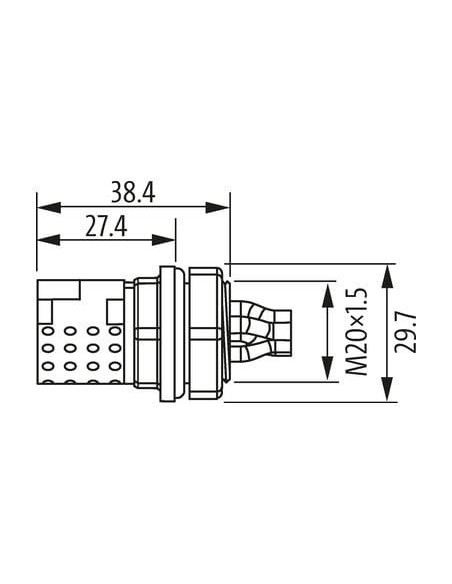

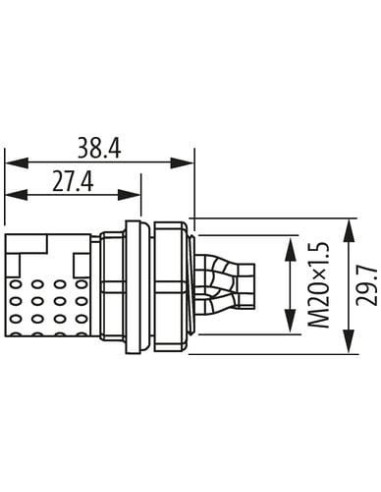

Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

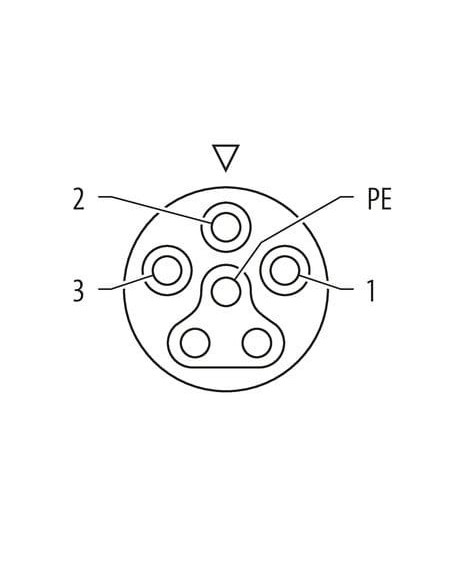

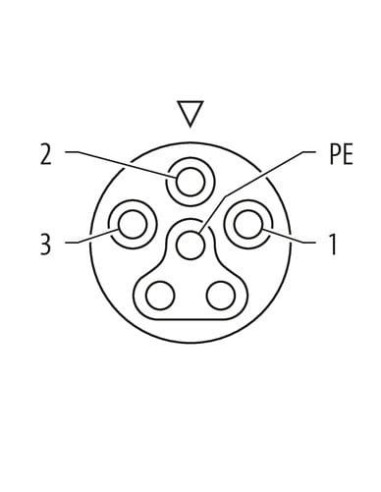

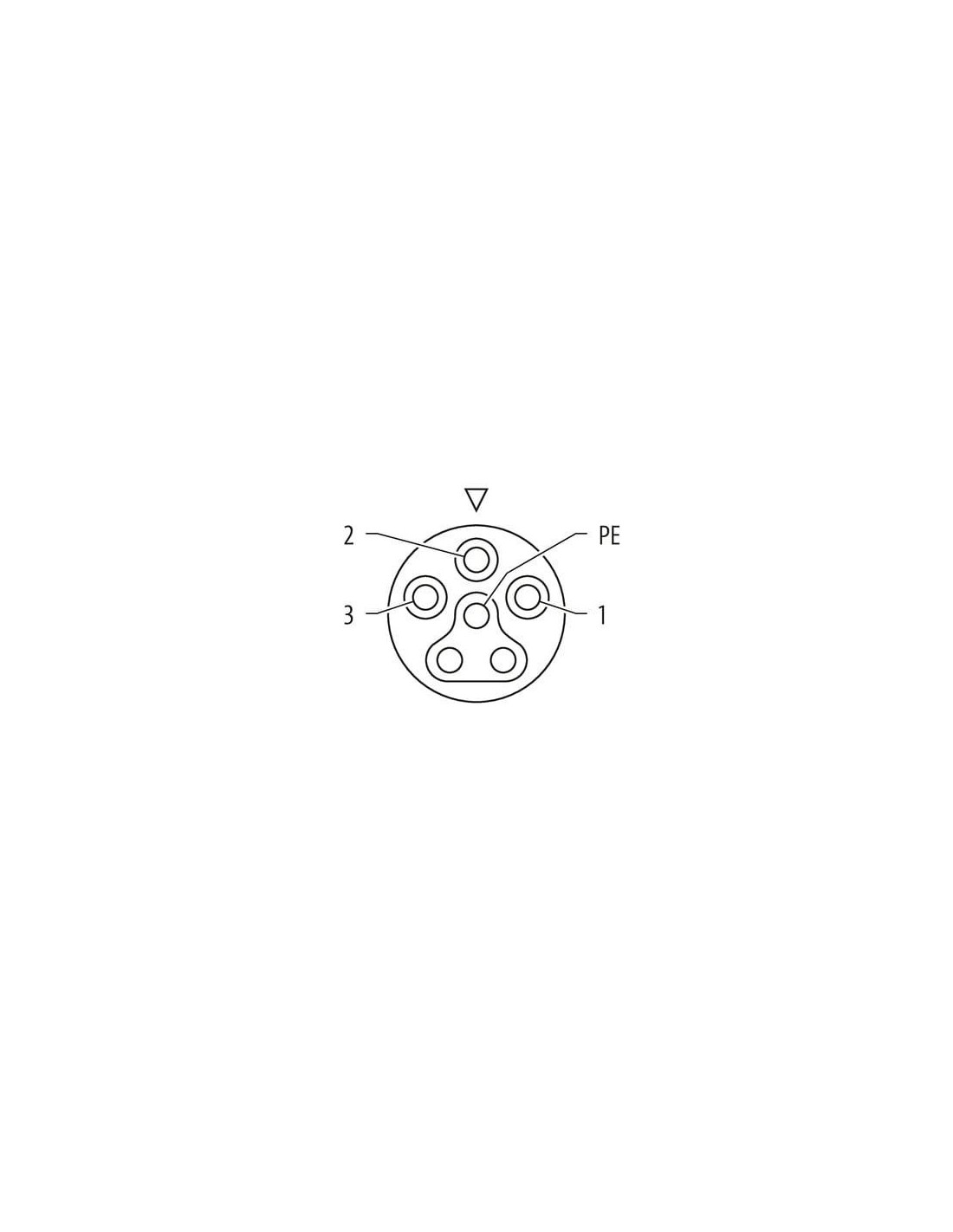

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P82 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo żeńskie MQ15-X-Power 4-piny montaż przedni – do zasilania i automatyki
Gniazdo żeńskie MQ15-X-Power montaż przedni o kodzie 7000-P8091-P820025 to profesjonalny element przeznaczony do stosowania w systemach zasilania oraz rozdziału energii, wykorzystywany w szerokim zakresie aplikacji przemysłowych. Złącze MQ15 z czterema pinami zapewnia niezawodność i bezpieczeństwo połączenia, umożliwiając łatwy montaż na przednim panelu urządzeń oraz w szafach sterowniczych.
Zastosowanie gniazda MQ15-X-Power
Gniazdo MQ15-X-Power znajduje zastosowanie w:
- Automatyce przemysłowej
- Zasilaniu maszyn i urządzeń
- Systemach rozdziału energii oraz panelach sterowniczych
- Połączeniach wymagających wysokiej szczelności i odporności na czynniki zewnętrzne
Wysoki stopień ochrony IP67 umożliwia stosowanie produktu w trudnych warunkach środowiskowych, w tym w miejscach, gdzie występuje kontakt z wodą, kurzem, olejami lub środkami chemicznymi.
Wytrzymałość i pewność połączenia
Bagnetowy system zamykania ułatwia szybkie i pewne podłączenie złącza, a trwała konstrukcja pozwala na uzyskanie minimum 500 cykli wtykowych. Użyte materiały – tworzywo PA oraz posrebrzane styki ze stopu miedzi – gwarantują długą żywotność i odporność na korozję.
Bezpieczeństwo elektryczne i ochrona IP67
Gniazdo MQ15-X-Power umożliwia pracę z napięciem roboczym do 600 V AC oraz prądem do 16 A na styk. Konstrukcja spełnia wymogi ochrony przed wnikaniem pyłów i wody (IP67) oraz zapewnia wysoki poziom bezpieczeństwa użytkownika i urządzeń.
Budowa i podłączenie gniazda MQ15-X-Power
- 4 wyjścia przewodów: trzy czarne (BK 1, BK 2, BK 3) oraz zielono-żółty przewód ochronny (GN YE)
- Przewód miedziany, ocynowany o przekroju 2,5 mm², klasa 5 (giętki)
- Izolacja przewodów: PVC – odporna na płomień, oleje, benzyny i większość chemikaliów
- Długość przewodu: 0,25 m (z różnymi wariantami na zamówienie)
Schemat przyłączenia oraz intuicyjne oznaczenie pinów ułatwiają konfigurację zasilania, nawet w zaawansowanych aplikacjach.
Zalety i cechy wyróżniające MQ15-X-Power
- Wysoka trwałość i odporność mechaniczna
- Odporność chemiczna oraz na działanie olejów
- Szybki montaż i demontaż dzięki zamknięciu bagnetowemu
- Pewne i szczelne połączenie – ochrona IP67
- Szeroki zakres temperatury pracy: od -40°C do +90°C
- Bezpieczne połączenie przewodów ochronnych PE
- Przystosowanie do dużych obciążeń prądowych
Stosowanie tego typu gniazda w instalacjach przemysłowych podnosi jakość oraz bezpieczeństwo całego systemu zasilania, eliminując ryzyko awarii związanych ze słabym lub nieszczelnym połączeniem.
Typowe branże i zastosowania
- Przemysł maszynowy
- Automatyzacja procesów
- Technika napędowa
- Projektowanie szaf zasilających i sterowniczych
- Robotyka i systemy transportu wewnętrznego
Gniazdo MQ15-X-Power zapewnia solidne i trwałe połączenie w każdej aplikacji wymagającej bezpiecznego przesyłu energii przy minimalnych wymaganiach związanych z konserwacją i serwisem.
