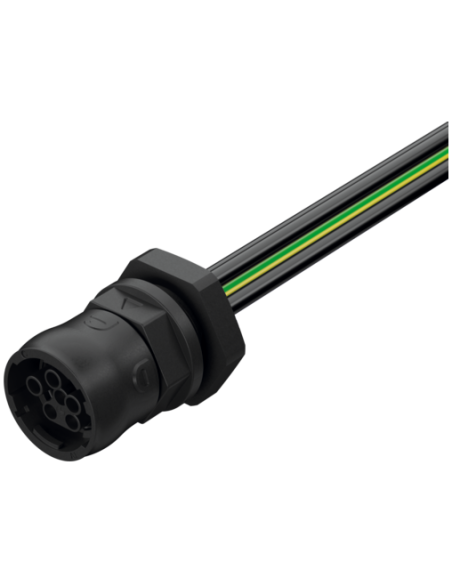

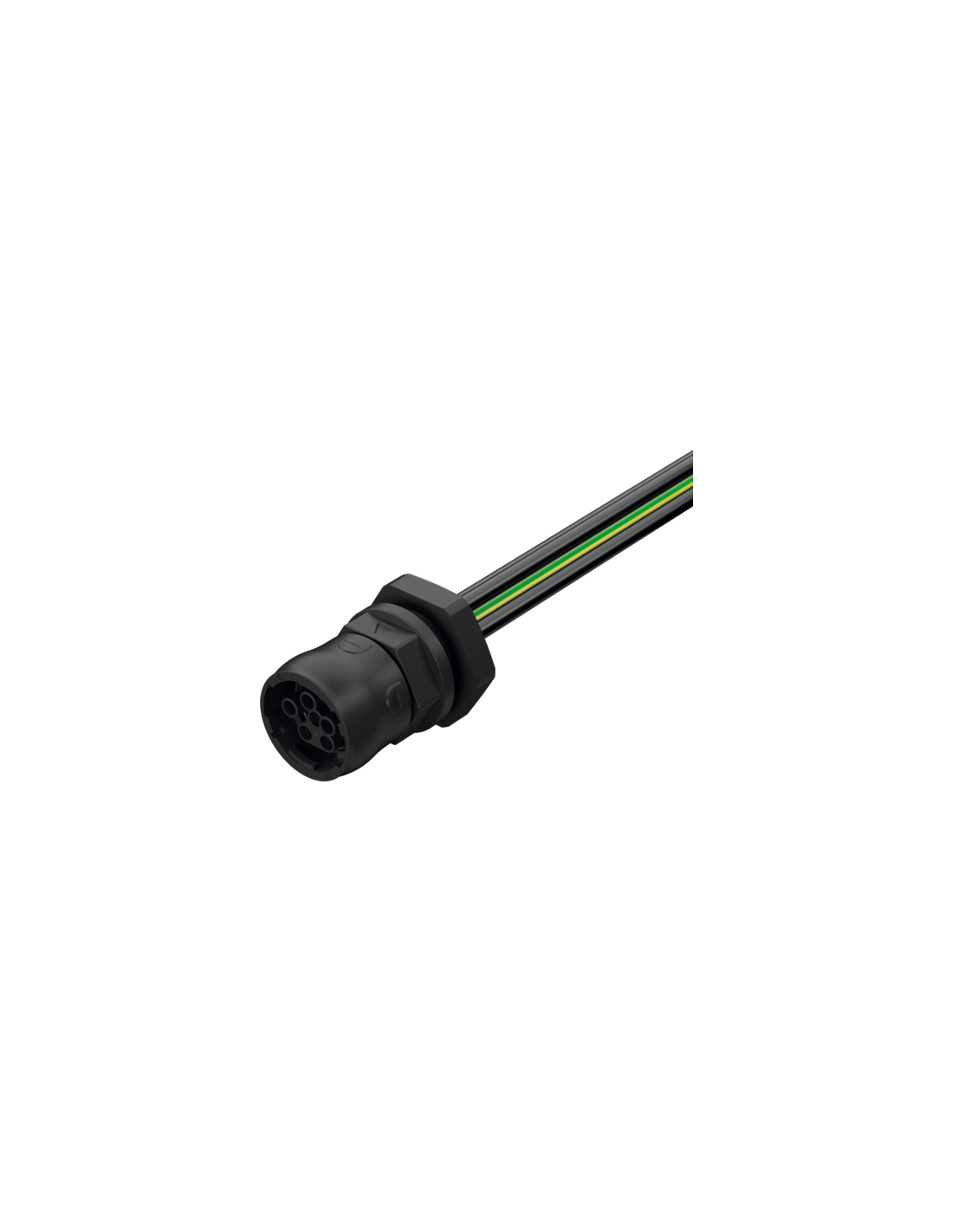

Gniazdo z kołnierzem
MQ15, 4-piny
bayonet connector/bayonet lock
z podłączoną skrętką

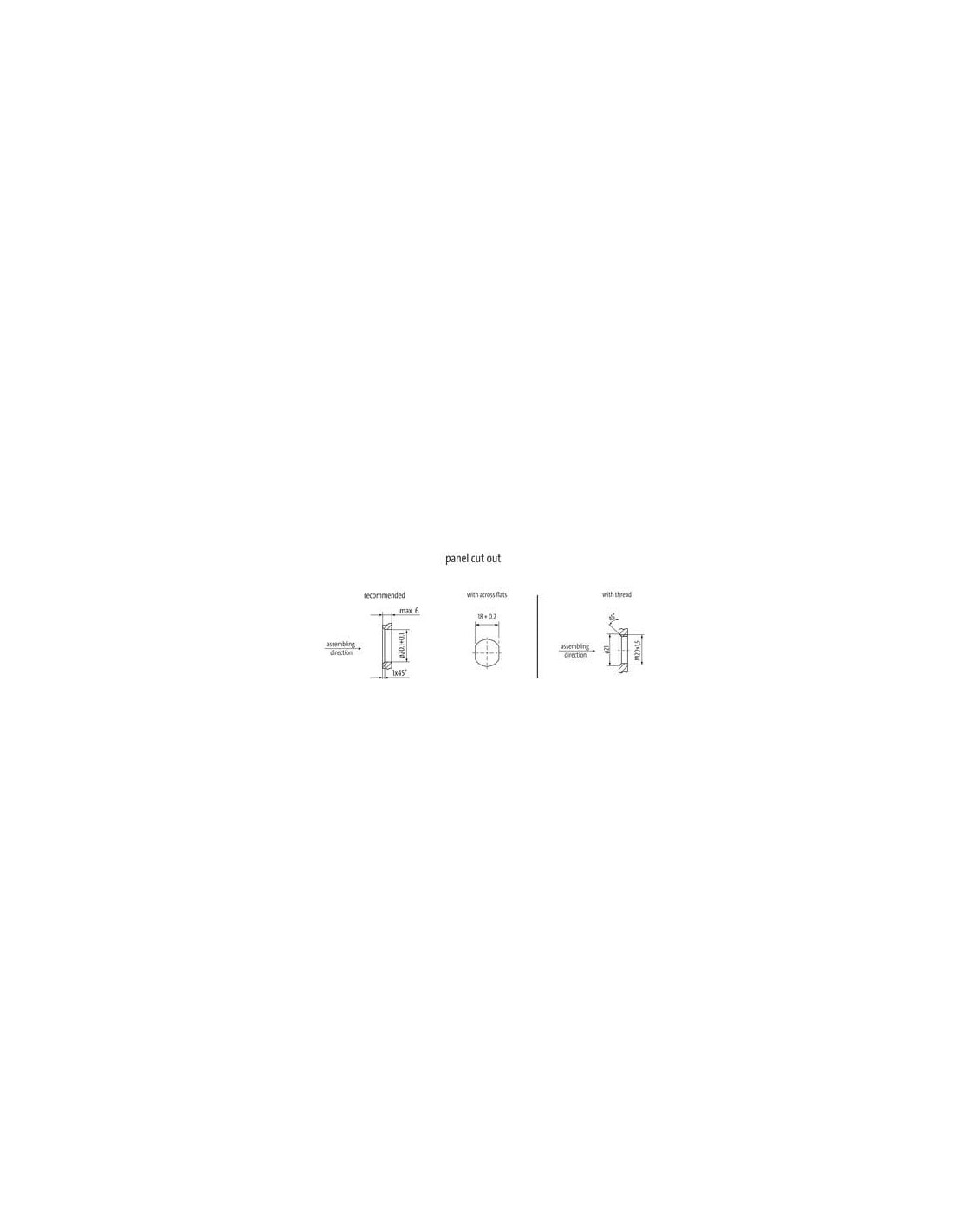

Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

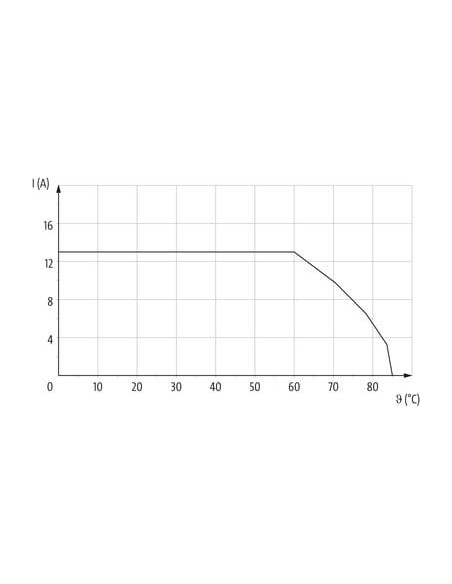

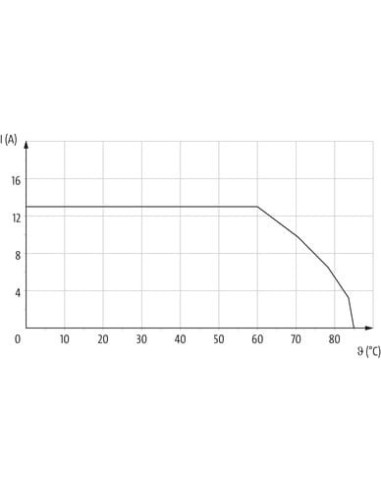

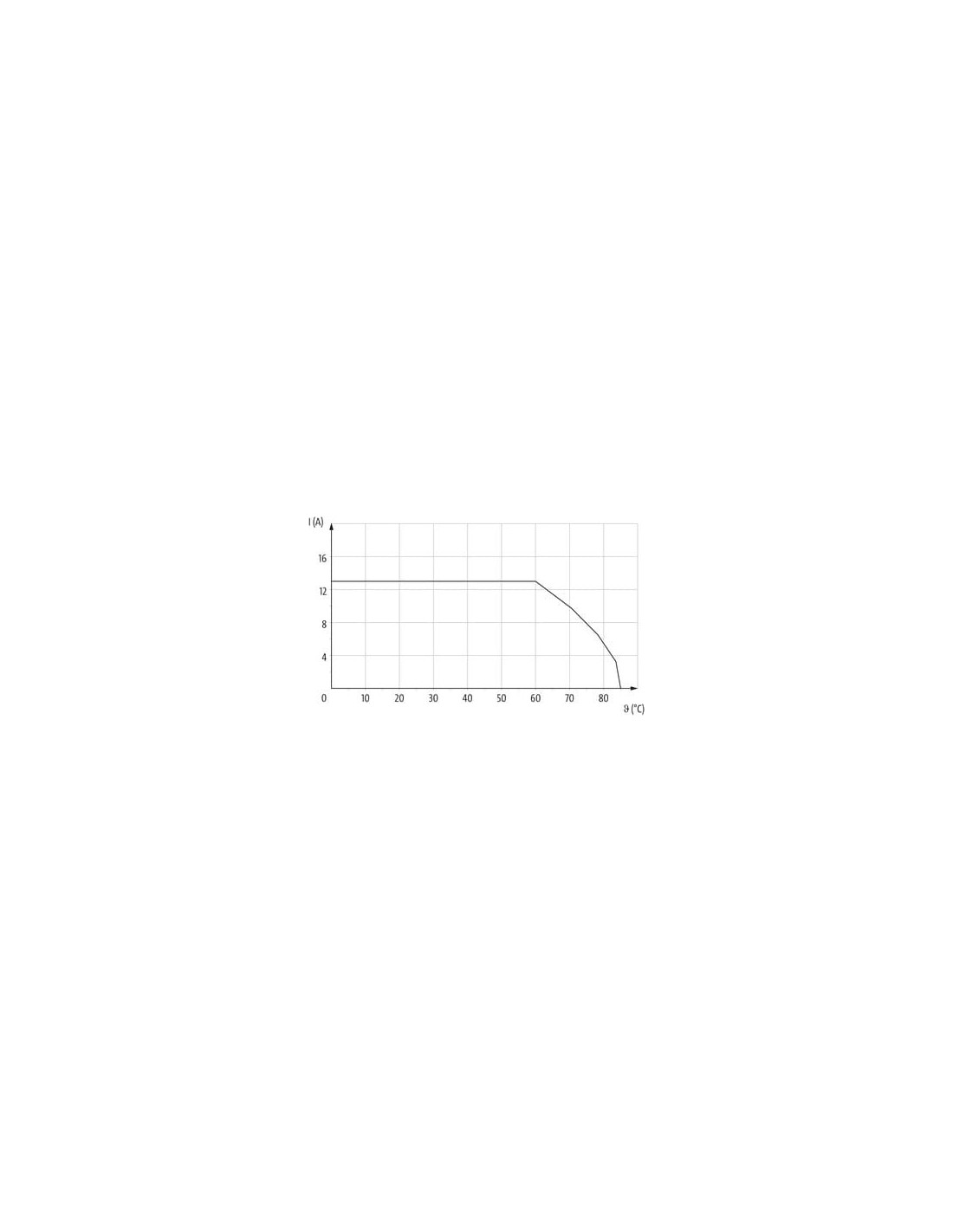

| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

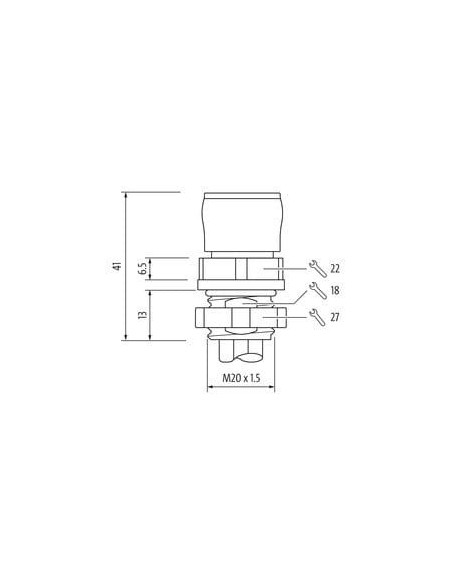

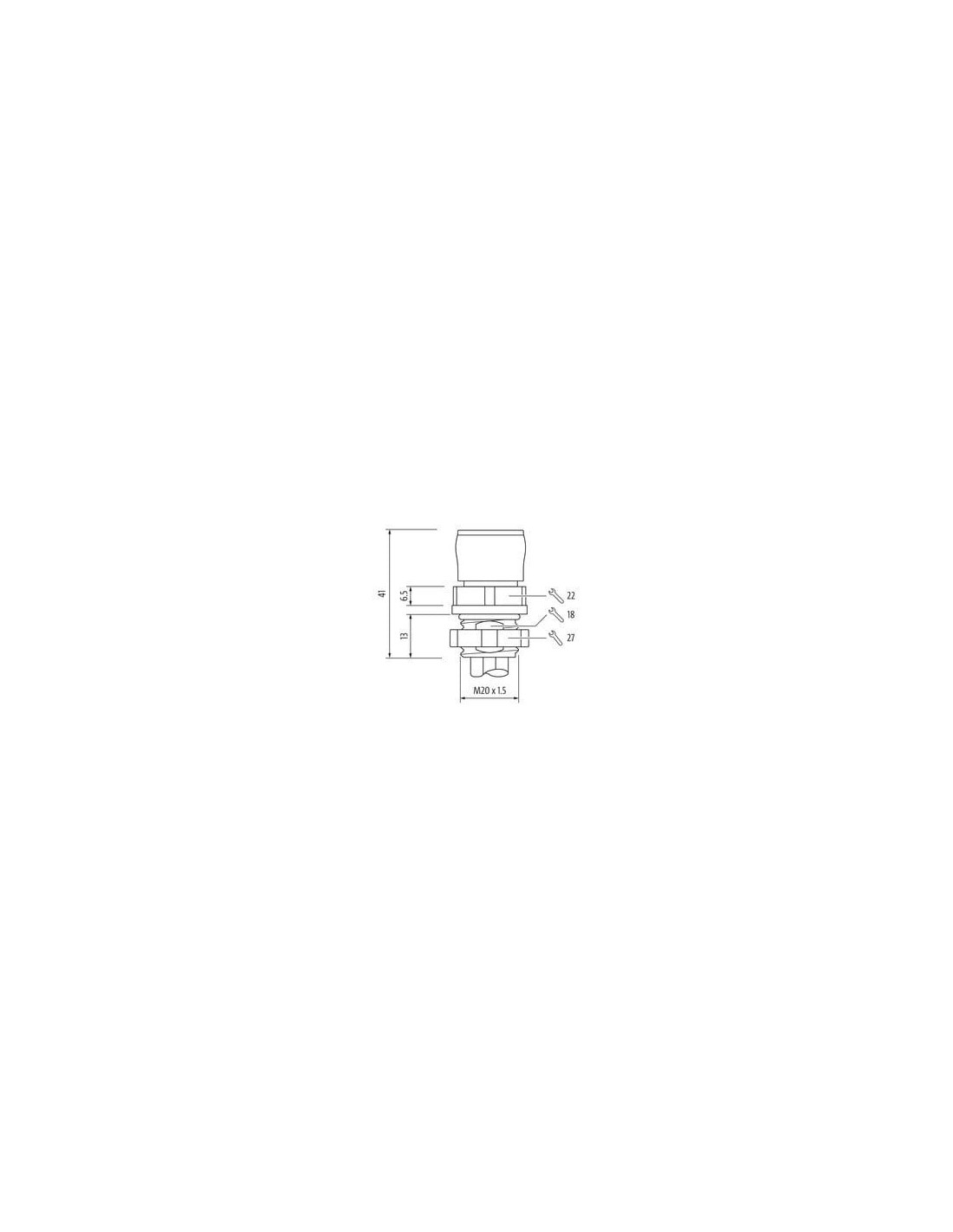

Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |
| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

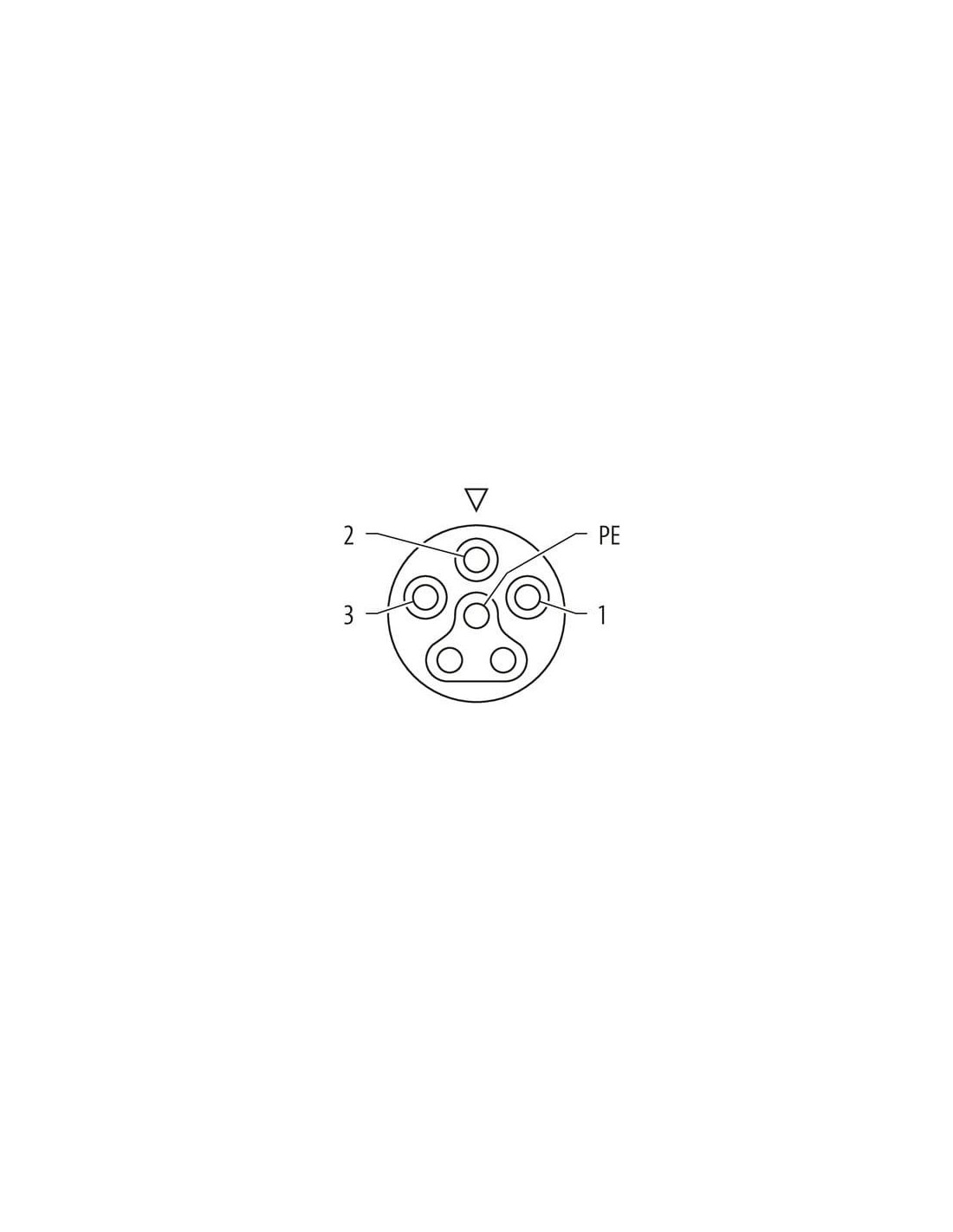

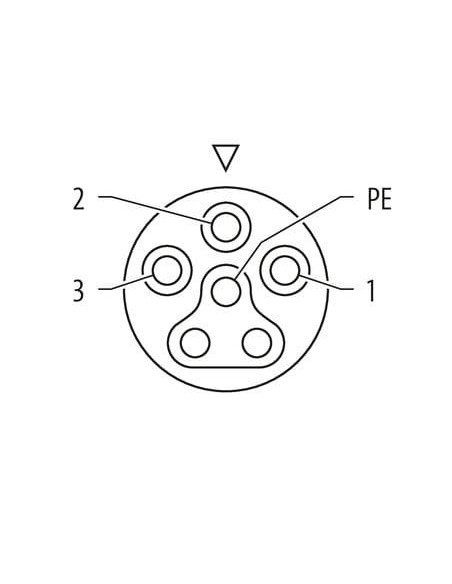

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P91 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Material wire insulation | PE-X |
| Amount wires | 4 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Electrical resistance line constant wire | 13,7 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Rezystancja izolacji | 100 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Gniazdo żeńskie MQ15 z kołnierzem, 4-pin, 600V AC, typ 3 – kod produktu 7000-P8091-P910025
Gniazdo żeńskie MQ15 to wysokiej jakości złącze przemysłowe, przeznaczone do montażu na przednim panelu, dedykowane do wymagających aplikacji elektrycznych i automatyki. Umożliwia bezpieczną i trwałą transmisję zasilania, zachowując najwyższe standardy bezpieczeństwa i ochrony.
Wytrzymała konstrukcja – odporność na warunki przemysłowe
Obudowa z tworzywa sztucznego PA charakteryzuje się dobrą odpornością chemiczną i olejoodpornością, co czyni gniazdo idealnym rozwiązaniem do instalacji w środowisku przemysłowym, narażonym na działanie czynników agresywnych. Konstrukcja umożliwia prosty montaż w panelu poprzez gwint M20 x 1,5, a dołączona nakrętka ułatwia szybki i pewny montaż.
- Stopień ochrony IP65/IP67 – ochrona przed pyłem i wodą w stanie włożonym i zablokowanym
- Zakres temperatur pracy: od -30°C do +85°C (kabel: od -40°C do +105°C)
- Wytrzymałość mechaniczna i odporność na zanieczyszczenia – klasa 3
Złącze MQ15 – szybkie i bezpieczne połączenie bagnetowe
System zamknięcia bagnetowego typu bayonet gwarantuje pewne i trwałe mocowanie oraz szybki montaż i demontaż, co jest szczególnie istotne w miejscach, gdzie liczy się czas i niezawodność podłączeń.

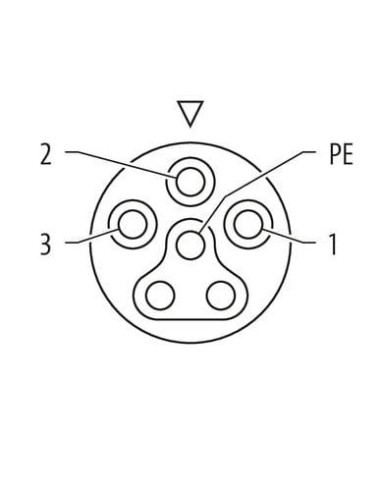

- 4 piny – 3 przewody robocze oraz przewód ochronny PE
- Kodowanie Typ 3 – niezawodna identyfikacja połączeń
- Maksymalne napięcie robocze AC: 600V
- Maksymalny prąd roboczy na styk: 13A
- Norma IEC 61076-2-116 – zgodność z wymaganiami międzynarodowymi
Kabel sterowniczy do zastosowań profesjonalnych
Przewód o długości 0,25 m posiada cztery żyły (czarny 1, czarny 2, czarny 3, zielono-żółty PE) o przekroju 1,5 mm², wykonany w klasie skrętki 5. Izolacja z PE-X zapewnia doskonałą ochronę elektryczną i mechaniczną, a także wysoką odporność na płomień, oleje, benzynę i czynniki chemiczne, zgodnie z normami UL oraz IEC.
- Minimalny promień zgięcia (stały): 7,5 x średnica zewnętrzna
- Minimalny promień zgięcia (w ruchu): 15 x średnica zewnętrzna
- Odporność izolacji: 100 MΩ × km
- Test wytrzymałości izolacji do 6 kV przez 60 sekund
Typowe zastosowania gniazda MQ15
Gniazdo żeńskie MQ15 sprawdza się w:
- Systemach automatyki przemysłowej
- Rozdzielniach elektrycznych
- Maszynach i urządzeniach wymagających niezawodnych połączeń zasilających
- Przemysłowych aplikacjach wymagających częstej wymiany podzespołów
Bezpieczeństwo i wygoda instalacji
Dzięki wyposażeniu w nakrętkę montażową możliwe jest łatwe i szybkie zamocowanie na panelu. Konstrukcja gwarantuje podwyższony poziom bezpieczeństwa zarówno mechanicznego, jak i elektrycznego – wytrzymuje przepięcia do 6 kV. Odpowiednie oznaczenie przewodów ułatwia prawidłowe podłączenie.
Gniazdo MQ15 to doskonały wybór dla profesjonalistów ceniących niezawodność, bezpieczeństwo oraz prostotę montażu w wymagających warunkach przemysłowych.
