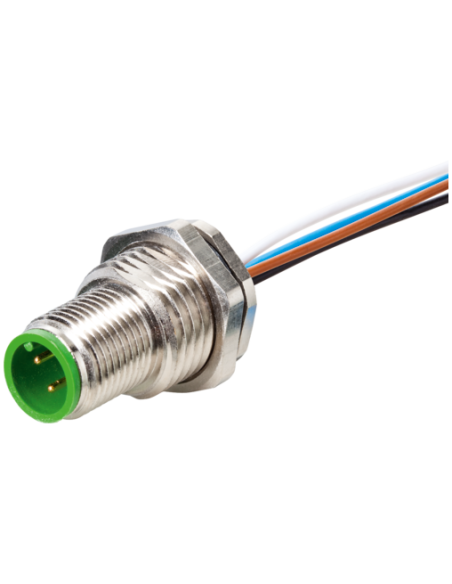

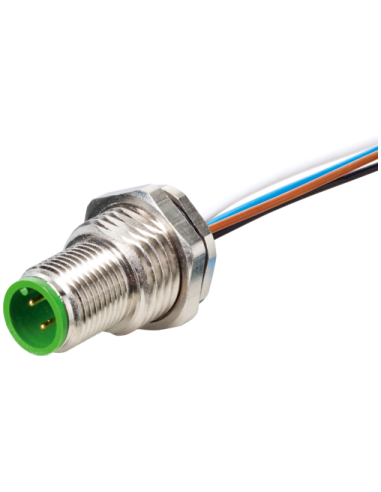

Wtyk z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12 męskie 5-pinowe – złącze przemysłowe wysokiej jakości
Panelowe złącze M12 męskie o kodowaniu A to rozwiązanie zaprojektowane z myślą o zapewnieniu niezawodnych połączeń elektrycznych w wymagających warunkach przemysłowych. Produkt ten, wyposażony w 5 pozłacanych pinów oraz mocowanie tylne, stanowi doskonały wybór dla zastosowań, w których istotne są szybki montaż, trwałość oraz odporność na czynniki zewnętrzne.
Najważniejsze zalety złącza M12 męskiego z mocowaniem tylnym
- Wysoka szczelność IP67 – zapewnia ochronę przed pyłem i wilgocią, co umożliwia stosowanie w trudnych warunkach przemysłowych.
- Solidna konstrukcja – mosiężna obudowa ze specjalną powłoką niklowaną gwarantuje odporność na korozję oraz długą żywotność.
- Pozłacane styki – zapewniają niską rezystancję połączenia oraz wysoką niezawodność transmisji sygnałów.
- Łatwy montaż – montaż na tylnym panelu przy użyciu gwintu M16 x 1,5 oraz wkręcanego mechanizmu blokującego ułatwia i przyspiesza instalację.
- Kabel PUR – wytrzymały, elastyczny, odporny na ścieranie, oleje, płomień oraz czynniki chemiczne.
- Uniwersalność zastosowania – kompatybilność z normą DIN EN 61076-2-101 (M12) oraz szeroki zakres temperatur roboczych (od -25°C do +85°C, a dla samego kabla nawet od -40°C do +90°C).
Zastosowanie złącza męskiego M12 do panelu – gdzie sprawdzi się najlepiej?
Panelowe złącze M12 męskie 5-pinowe to niezbędny element instalacji automatyki przemysłowej, systemów czujników, rozwiązań sterujących oraz urządzeń wymagających pewnych i trwałych połączeń elektrycznych. Typowe zastosowania obejmują:
- systemy automatyki i robotyki,
- maszyny przemysłowe i linie produkcyjne,
- przemysł spożywczy, chemiczny, motoryzacyjny,
- rozwiązania z zakresu transportu oraz logistyki,
- zastosowania specjalistyczne w środowiskach podwyższonego ryzyka (kurz, woda, substancje chemiczne).
Złącze gwarantuje niezawodne połączenie i może być wykorzystywane zarówno do sygnałów, jak i zasilania urządzeń elektronicznych oraz sensorów.

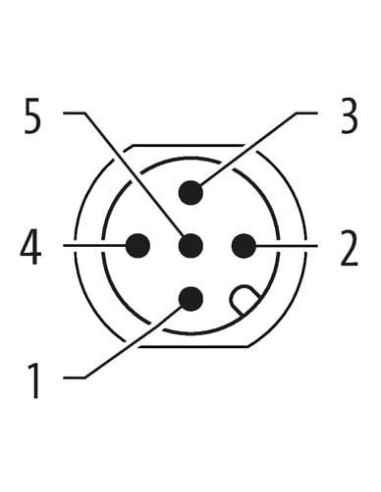

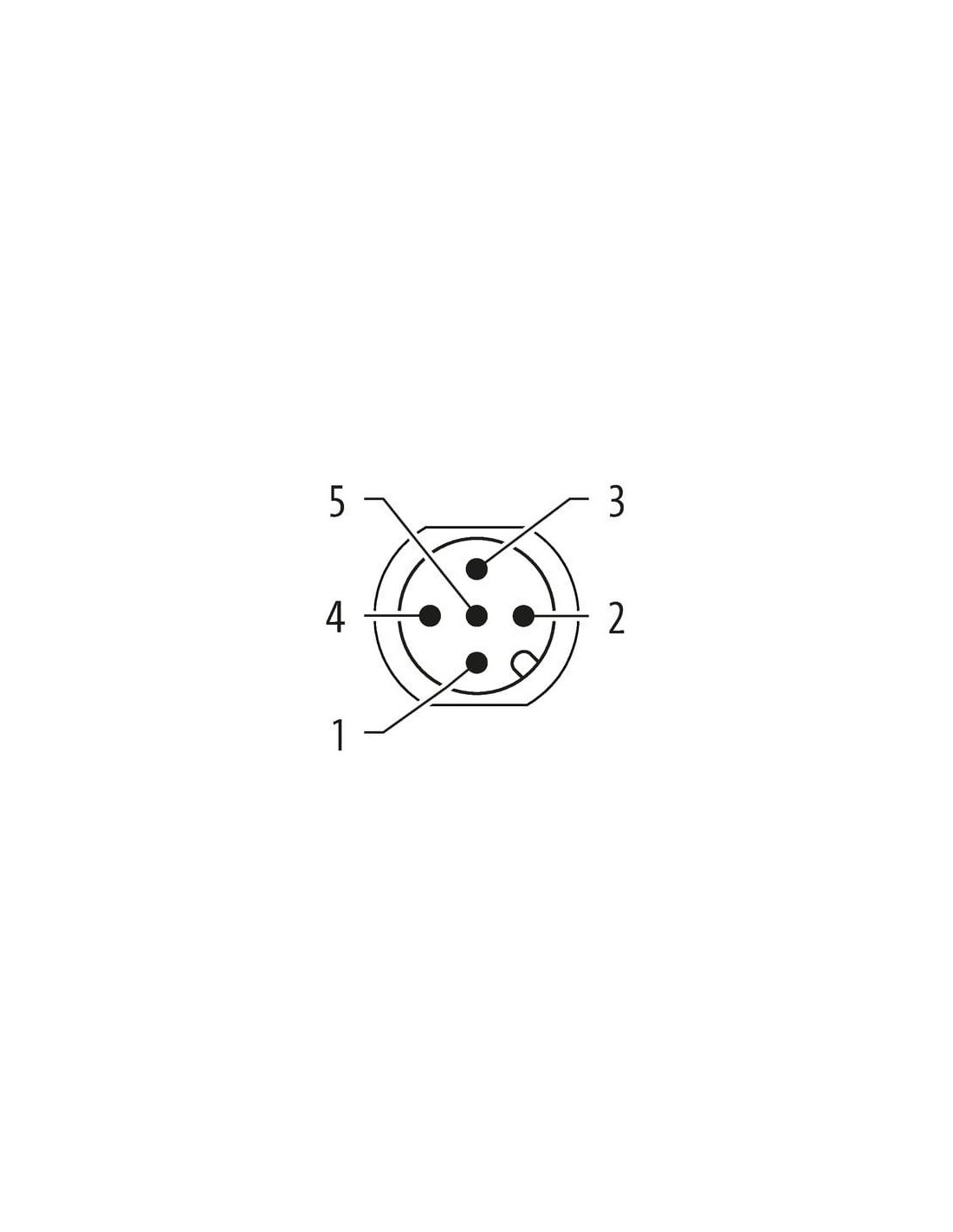

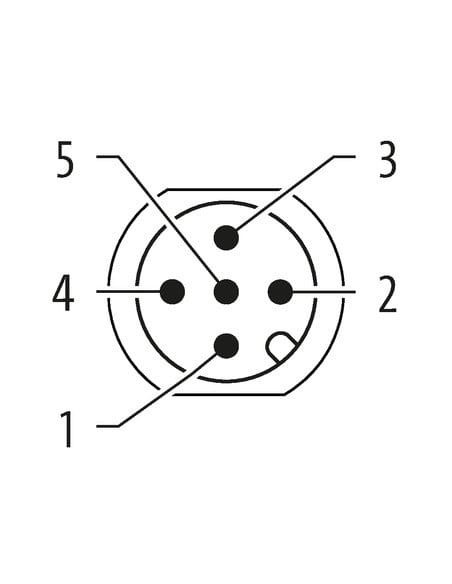

Budowa i schemat podłączenia przewodów w panelowym złączu M12
Pięć kolorowych przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY) odpowiada dedykowanym pinom złącza, co ułatwia bezpieczną i przejrzystą instalację. Wyprowadzenie otwartego końca przewodu pozwala na szybkie podłączenie do dowolnej aplikacji.
- Przewód: 0,2 m (PUR, łatwy do lutowania oraz konfekcjonowania w szafie sterowniczej)
- Średnica żyły: 0,34 mm² – idealna do przesyłania sygnałów oraz zasilania
- Izolacja: doskonała odporność na wilgoć, smary i czynniki mechaniczne
Niezawodność, bezpieczeństwo i zgodność ze standardami
Precyzyjna konstrukcja złącza panelowego M12 oraz zgodność z europejską normą DIN EN 61076-2-101 gwarantują pewność użytkowania w każdej instalacji przemysłowej. Produkt wyróżnia się niezawodnością nawet w środowiskach o wysokim stopniu zapylenia i wilgotności oraz posiada liczne certyfikaty jakości i bezpieczeństwa (w tym UL 50E).
Dlaczego warto wybrać złącze panelowe M12 do instalacji przemysłowych?
Jest to rozwiązanie, które zapewnia trwałe, łatwe w montażu i odporne na trudne warunki środowiskowe połączenie. Odpowiedni dobór materiałów oraz precyzyjne wykonanie gwarantują długotrwałą i bezawaryjną pracę, a elastyczność zastosowania pozwala wdrożyć to rozwiązanie w niemal każdej branży przemysłowej i automatyzacji.
