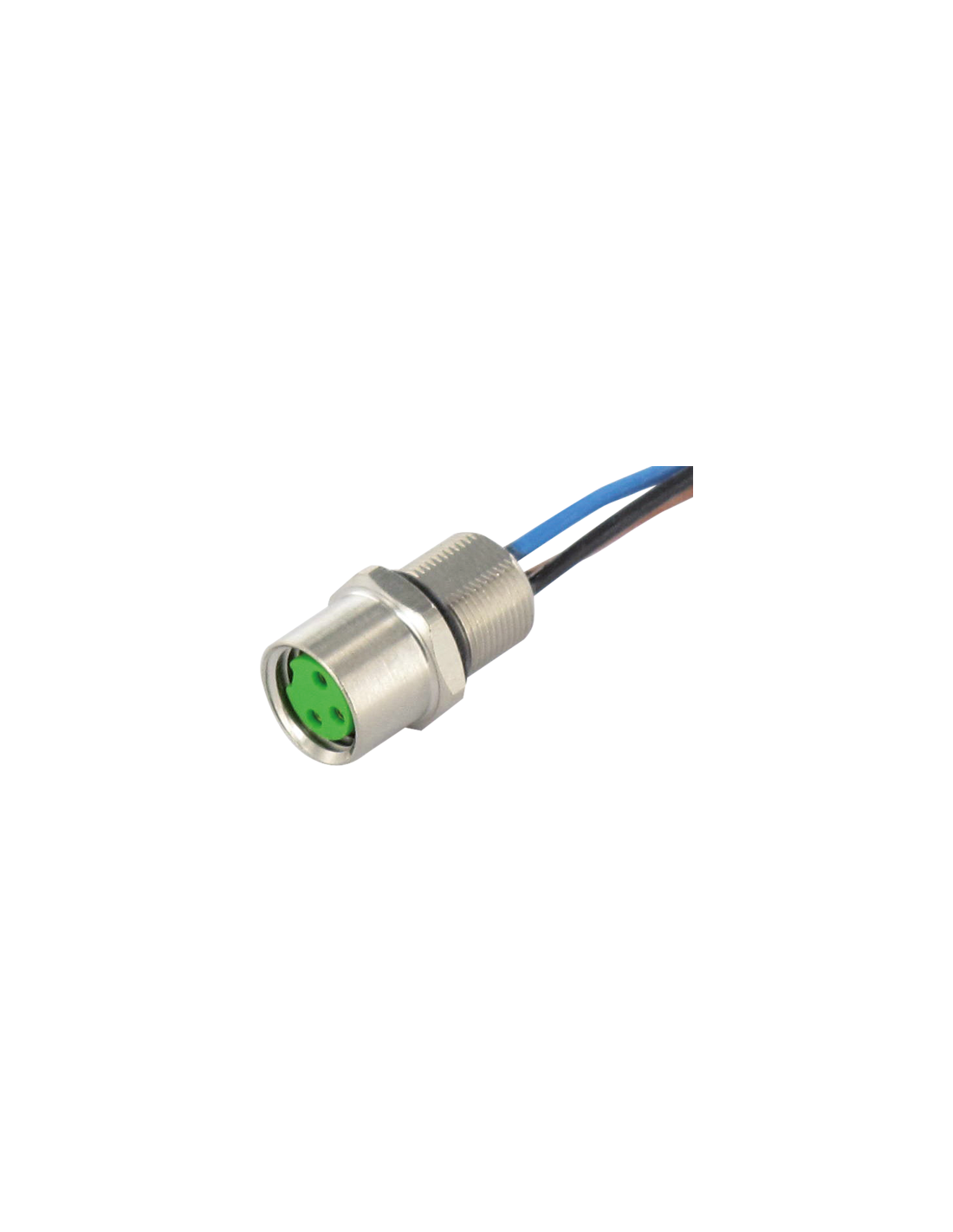

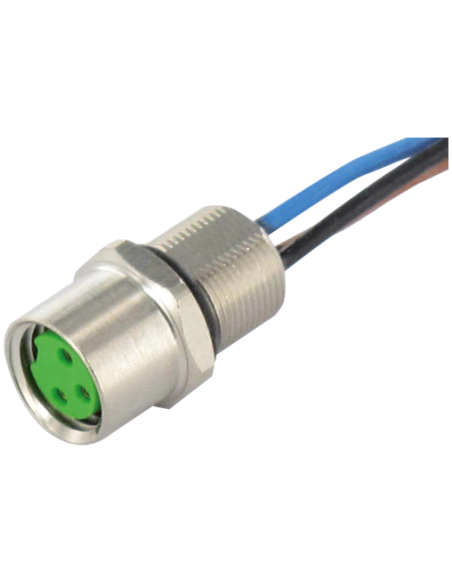

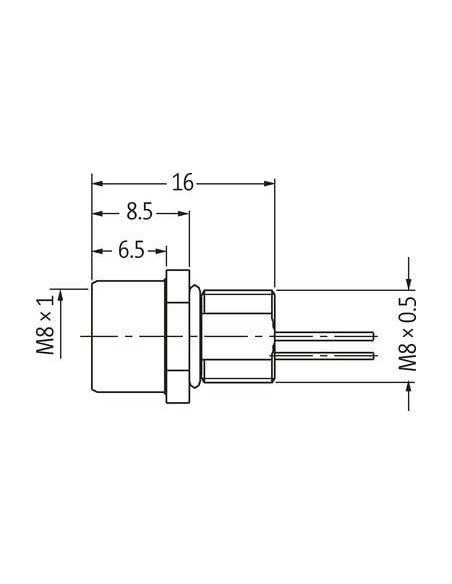

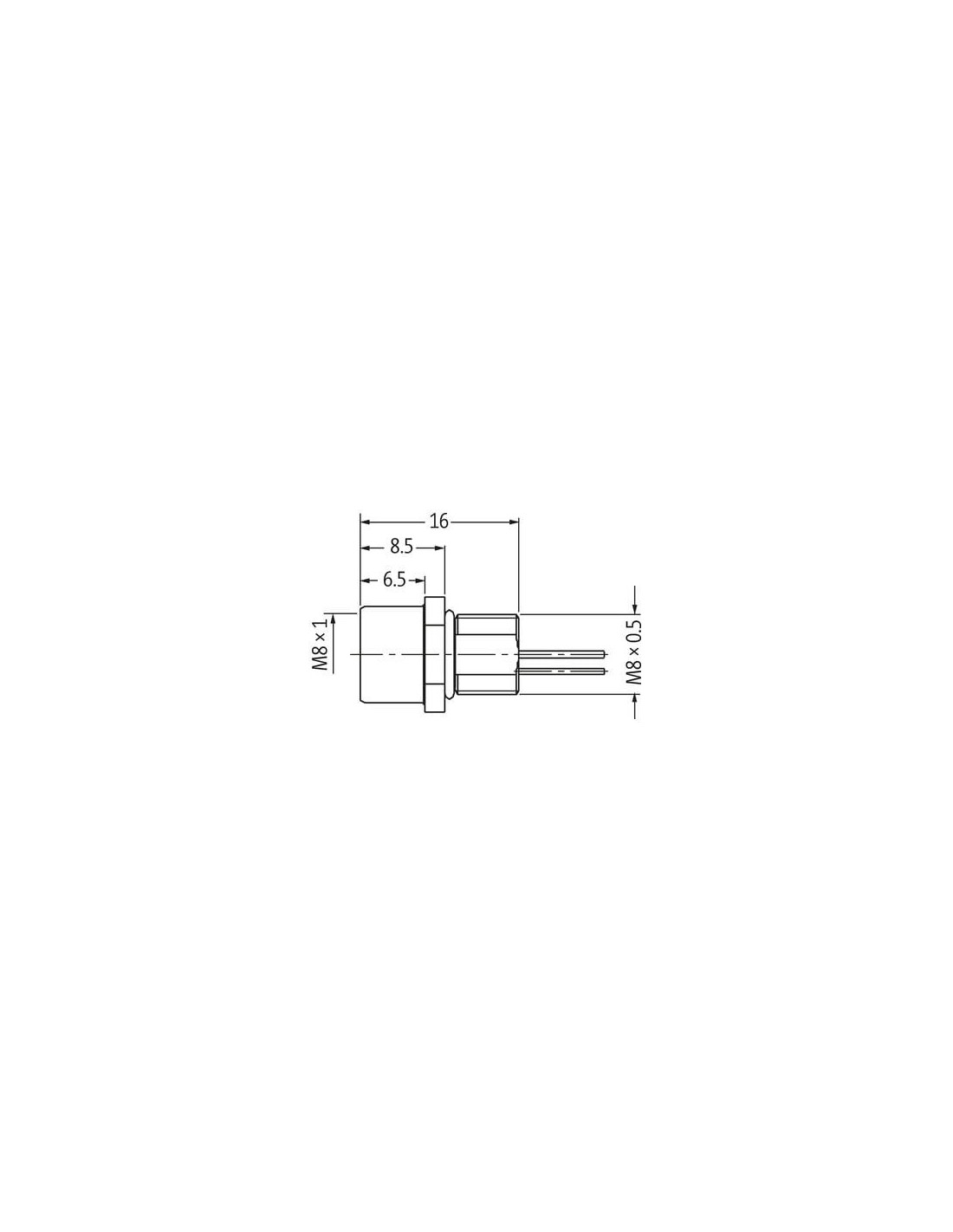

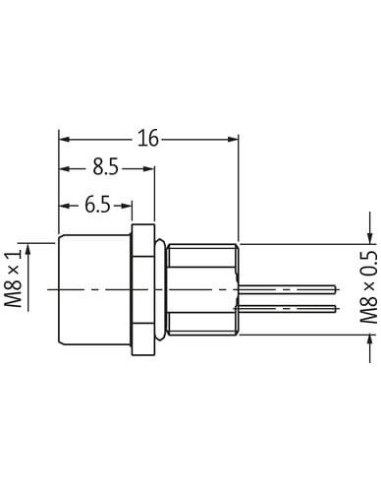

Gniazdo z kołnierzem
M8, 3-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW10 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 910 |
Structure | Cable
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,15 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M8 żeńskie 3-pinowe do montażu na panelu – 7000-08571-9100020
Złącze panelowe M8 żeńskie o kodzie produktu 7000-08571-9100020 to wysokiej jakości komponent dedykowany do połączeń sygnałowych i zasilających w aplikacjach automatyki przemysłowej, robotyce oraz budowie maszyn. Dzięki kompaktowej budowie oraz niezawodności sprawdzi się nawet w wymagających warunkach środowiskowych, zapewniając stabilne i trwałe połączenia.
Najważniejsze cechy złącza panelowego M8 żeńskiego
- 3 piny – standardowe rozwiązanie dla sygnału i zasilania w wielu urządzeniach automatyki.
- Montaż na przednim panelu – szybka i wygodna instalacja pozwala na uporządkowaną organizację przewodów oraz łatwy dostęp serwisowy.
- Gwint M8 x 1 – powszechnie stosowany standard zapewniający uniwersalność zastosowań oraz prostotę montażu.
- Obudowa z mosiądzu niklowanego – wysoka odporność na korozję oraz trwałość mechaniczna.
- Stopień ochrony IP67 – pełna pyłoszczelność oraz ochrona przed chwilowym zanurzeniem w wodzie.
- Pozłacane styki – zapewniają lepszą przewodność i wyższą niezawodność sygnału, nawet w trudnych warunkach eksploatacyjnych.
- Długość przewodu 0,2 m – elastyczność przy aranżacji połączeń w szafach sterowniczych oraz obudowach maszyn.
Zastosowania i możliwości wykorzystania złącza M8
Panelowe złącze M8 żeńskie doskonale sprawdzi się w instalacjach automatyki przemysłowej, gdzie kluczowe są niezawodność, bezpieczeństwo oraz szybki montaż. Typowe obszary wykorzystania obejmują:
- Podłączenia czujników i siłowników w liniach produkcyjnych
- Systemy sterowania maszynami przemysłowymi
- Zastosowania w robotyce oraz urządzeniach laboratoryjnych
- Automatyka budynkowa oraz technologie HVAC
- Tworzenie połączeń plug-and-play w rozdzielniach i szafach sterowniczych
Dzięki wysokiej odporności na czynniki zewnętrzne oraz trwałym materiałom złącze gwarantuje długotrwałą i bezproblemową pracę. Szczelność klasy IP67 pozwala stosować je również na zewnątrz oraz w miejscach narażonych na wilgoć czy pył.
Zalety konstrukcyjne i kompatybilność złącza panelowego M8
- Kompaktowe wymiary – ułatwiają integrację nawet w ograniczonych przestrzeniach.
- Wytrzymałość na temperatury od -25 °C do 85 °C – nadaje się do pracy w szerokim zakresie warunków klimatycznych.
- Standard kodowania A – pozwala na powszechne stosowanie w automatyce oraz kompatybilność z systemami M8.
- Certyfikaty UL – potwierdzenie zgodności z międzynarodowymi normami bezpieczeństwa.
- Izolacja przewodów z PVC – zapewnia dobrą elastyczność i odporność chemiczną.
Praktyczne wskazówki montażowe
Aby zapewnić najwyższą jakość szczelności oraz trwałości połączenia, zaleca się wykorzystanie odpowiednich akcesoriów montażowych oraz przestrzeganie minimalnych promieni gięcia przewodów. Dzięki temu złącze M8 panelowe zachowuje stopień ochrony IP67 i niezawodność działania nawet w intensywnie eksploatowanych aplikacjach.
Przewody o długości 0,2 m umożliwiają elastyczne prowadzenie instalacji wewnątrz rozdzielnic, natomiast klarowny schemat kolorów żył (brązowy, niebieski, czarny) upraszcza podłączenie i minimalizuje ryzyko pomyłek.
