Wtyk płytki drukowanej
Żeński proste
M12, 5-piny
Kodowanie A
Przyłącze lutowane THT

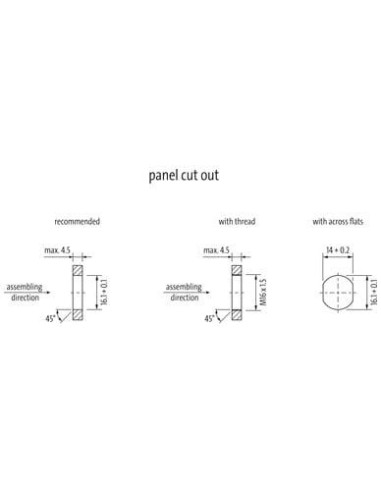

Montaż na tylnym panelu
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 60 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA66 |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

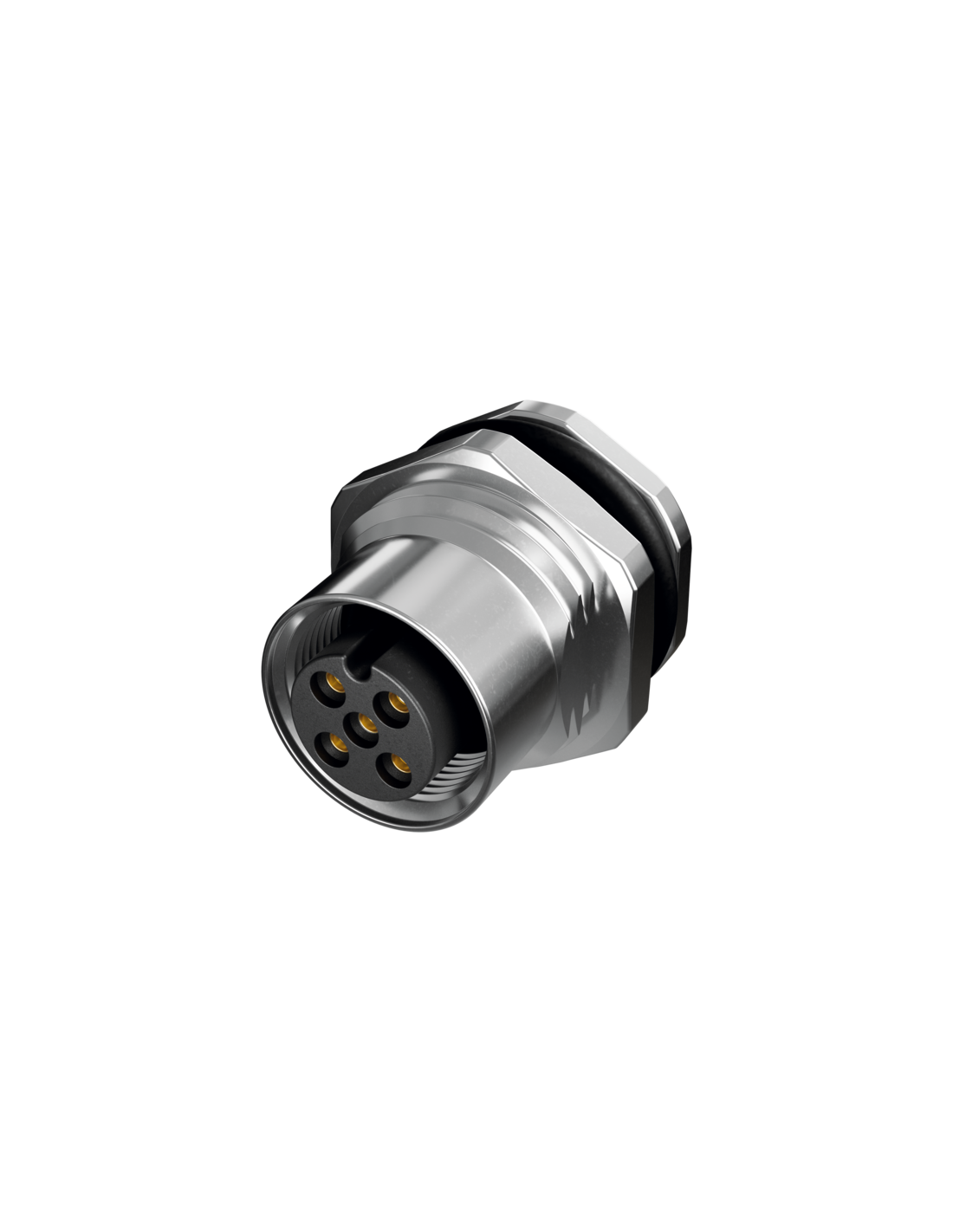

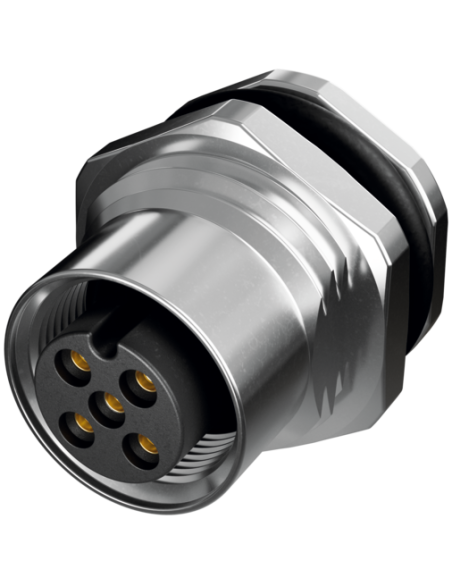

Złącze kołnierzowe M12 żeńskie 5-polowe – precyzyjne połączenie dla automatyki przemysłowej
Złącze kołnierzowe M12 żeńskie 5-polowe o kodzie produktu 7000-R2215-11A2400 to niezawodny element przeznaczony do montażu w panelach urządzeń automatyki. Złącze zostało specjalnie zaprojektowane do montażu w technologii THT (Through-Hole Technology), co gwarantuje trwałe i stabilne połączenie na płytce drukowanej.
Możliwości zastosowania złącza M12 5-polowego
Złącza M12 są powszechnie stosowane w przemyśle automatyki, transportu, robotyki oraz w systemach pomiarowych i sterowania. Produkt doskonale sprawdza się w aplikacjach wymagających wysokiej niezawodności sygnału oraz odporności na niekorzystne warunki zewnętrzne, takie jak:
- Systemy czujników i aktuatorów
- Skrzynki sterownicze i rozdzielnice maszyn
- Roboty przemysłowe i linie produkcyjne
- Aplikacje mobilne i urządzenia terenowe
- Maszyny budowlane i rolnicze
Najważniejsze zalety złącza M12 5-polowego
Wytrzymała konstrukcja: Obudowa wykonana ze stopu miedzi z niklowaną powłoką zapewnia wysoką odporność mechaniczną oraz ochronę antykorozyjną.
Bezpieczeństwo i hermetyczność: Złącze spełnia wymagania klasy ochrony IP67 (w stanie włożonym i przykręconym), co oznacza doskonałą ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie.
Stabilne parametry elektryczne: Pozłacane styki zapewniają niską rezystancję połączenia i wysoką odporność na utlenianie, co przekłada się na długotrwałą niezawodność działania.
Temperatura pracy: Złącze jest przystosowane do pracy w szerokim zakresie temperatur od -40°C do +85°C, co pozwala na eksploatację w trudnych warunkach środowiskowych.
Łatwy montaż panelowy: Montaż na tylnym panelu, solidny gwint M12 x 1 oraz ochrona przed drganiami sprawiają, że złącze pozostaje pewnie zamocowane i odporne na poluzowanie.
Budowa i oznaczenie pinów – uniwersalność i kompatybilność

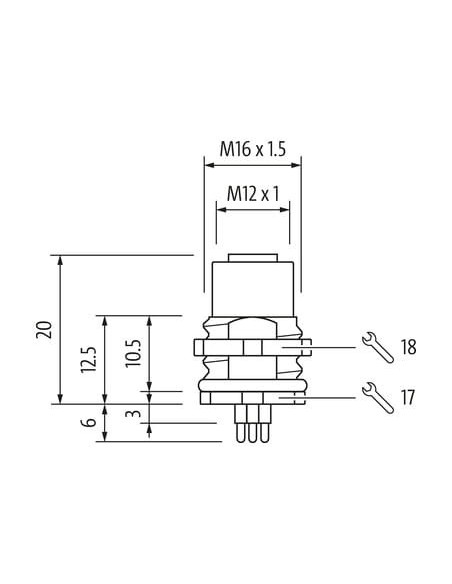

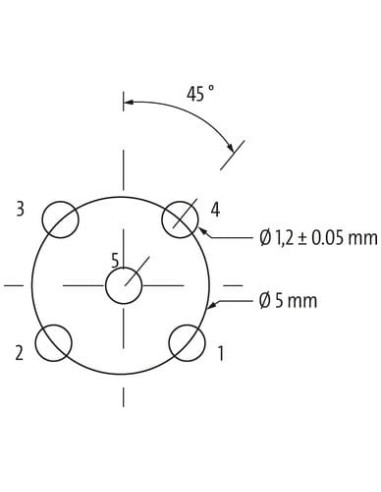

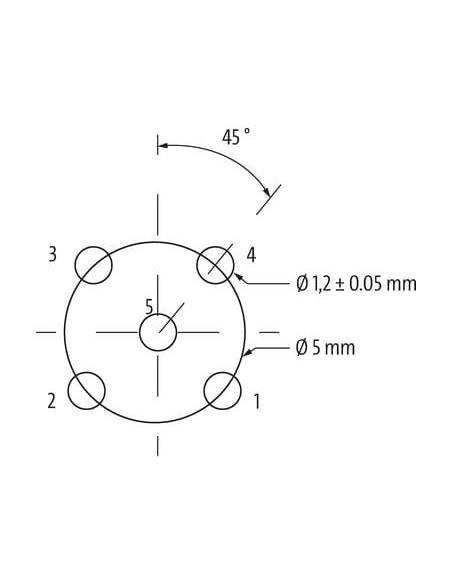

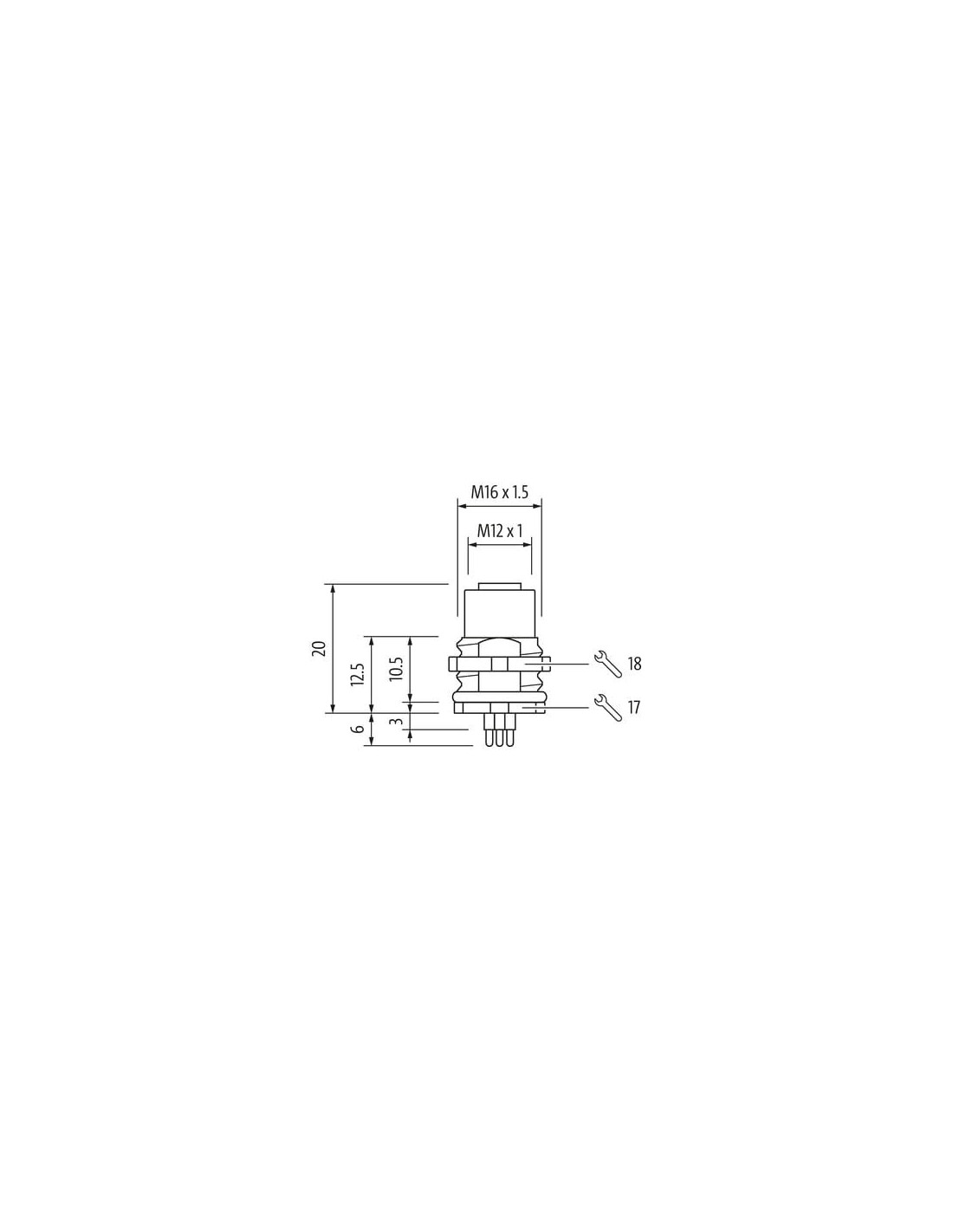

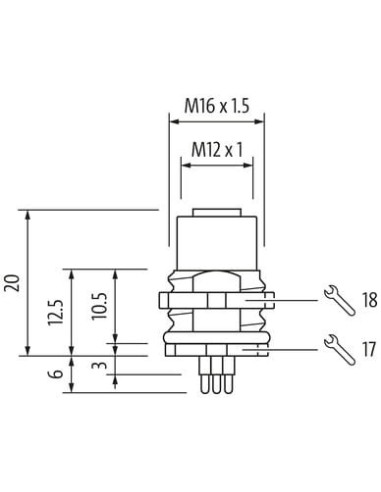

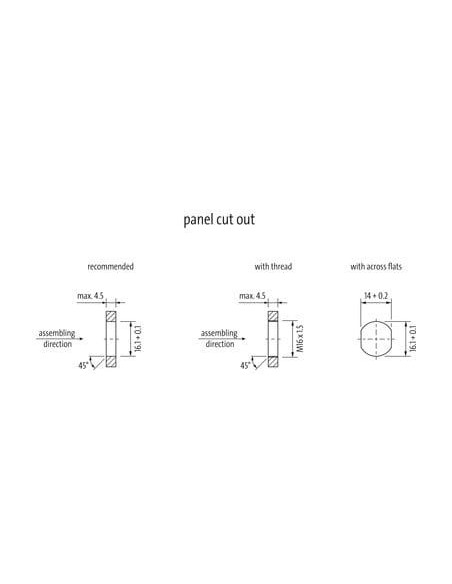

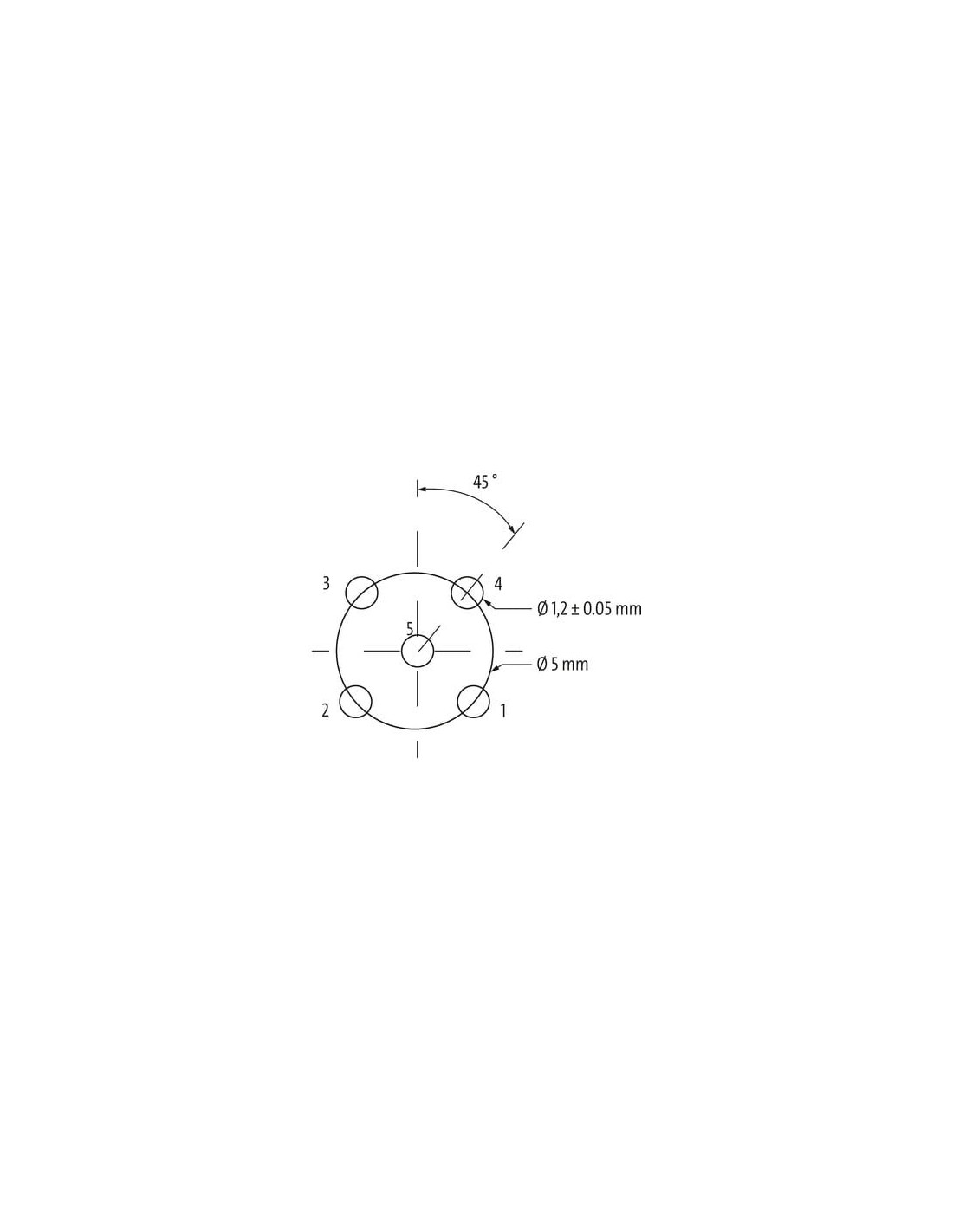

Złącze 5-polowe M12 kodowane według standardu „A” doskonale współpracuje z innymi złączami w tym samym standardzie. Układ pinów oraz dokładna specyfikacja mechaniczna dostępna na załączonych schematach zapewniają łatwe wdrożenie zarówno w nowych, jak i modernizowanych instalacjach.
- Styk żeński, prosty – do montażu THT
- Kodowanie „A” – szeroka kompatybilność z systemami automatyki
- Stabilne mocowanie i wysoka jakość materiałów
Typowe zastosowania i korzyści wyboru złącza M12 Murrelektronik
Złącza panelowe M12 są standardem w aplikacjach przemysłowych wymagających trwałości oraz pewności sygnału. Dzięki wysokiej klasie ochrony oraz odporności na wstrząsy i drgania, są wykorzystywane w trudnych warunkach przemysłowych, a także w systemach wymagających częstego podłączania i odłączania.
- Ochrona klasy IP67 – zabezpieczenie przed pyłem i wodą
- Stabilna praca nawet w środowisku o wysokiej wilgotności, zapyleniu lub wibracjach
- Łatwe i szybkie podłączanie przewodów – możliwość wielokrotnego użycia
- Uniwersalne zastosowanie – zgodność z normami branżowymi
Wybór złącza M12 – 7000-R2215-11A2400 umożliwia realizację niezawodnych połączeń sygnałowych i zasilających w nowoczesnych systemach automatyki przemysłowej.
