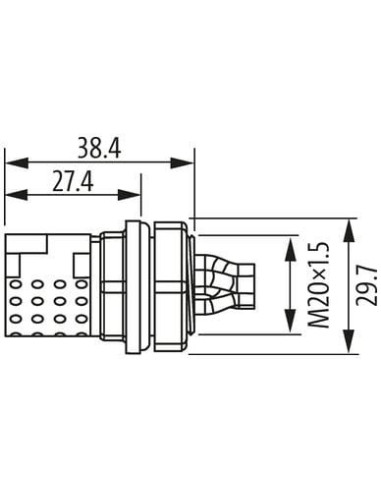

Gniazdo z kołnierzem
MQ15, 4-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

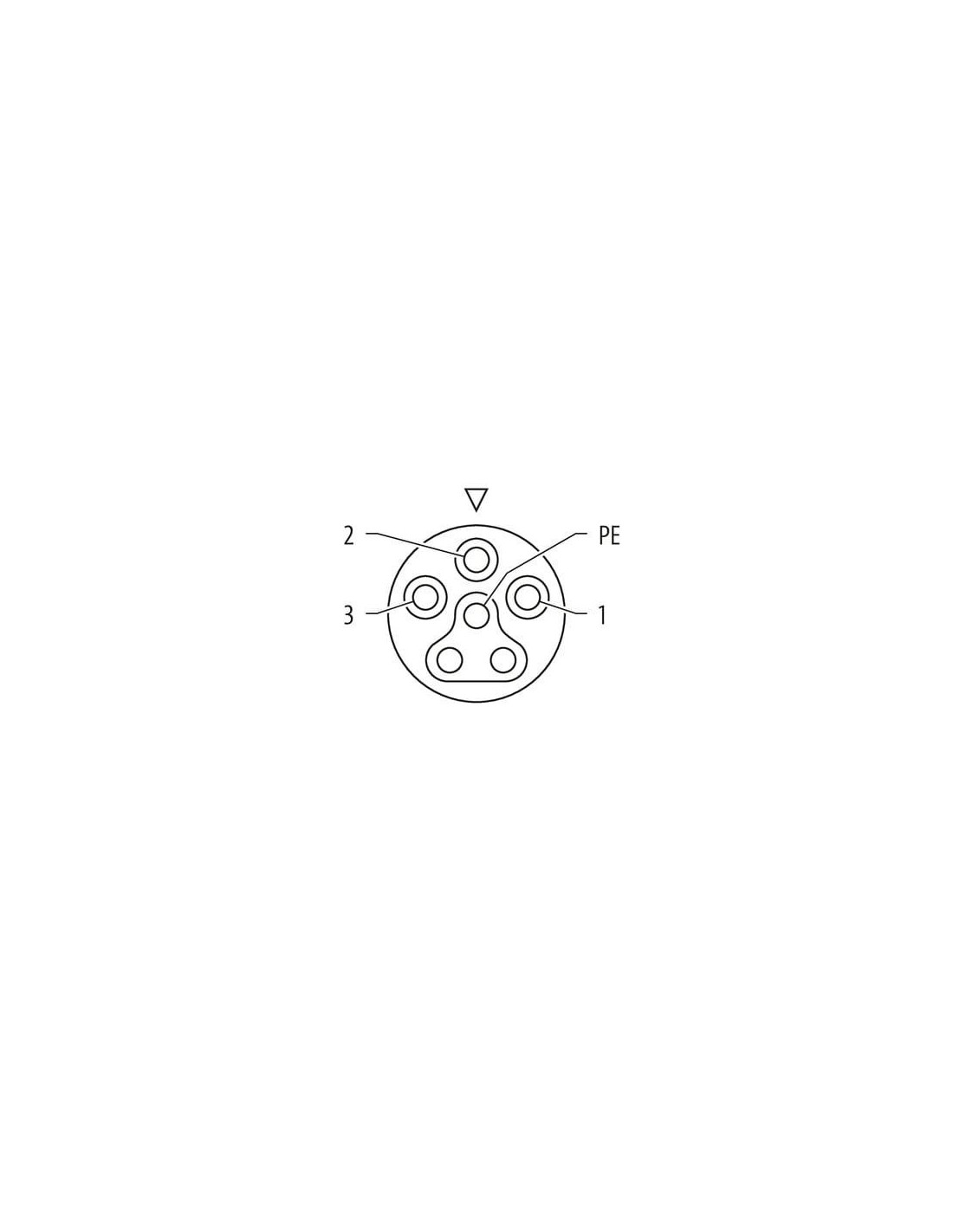

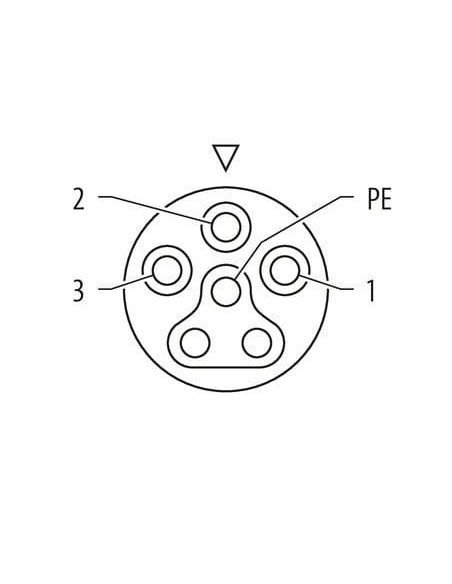

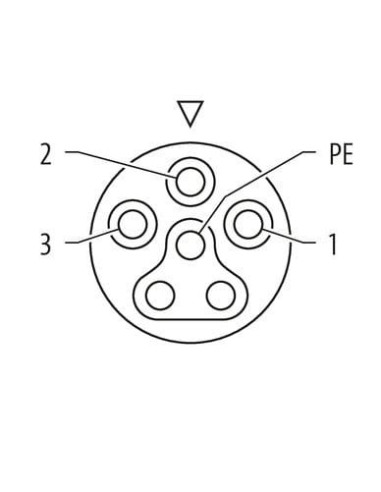

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |

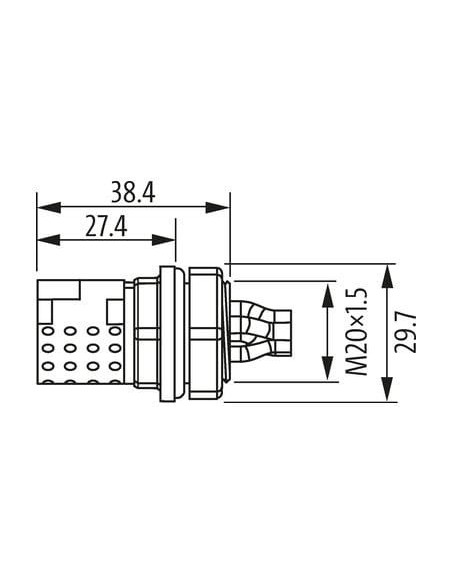

Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P82 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

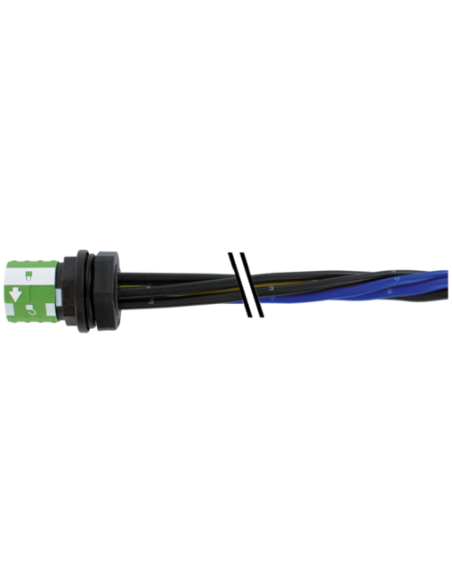

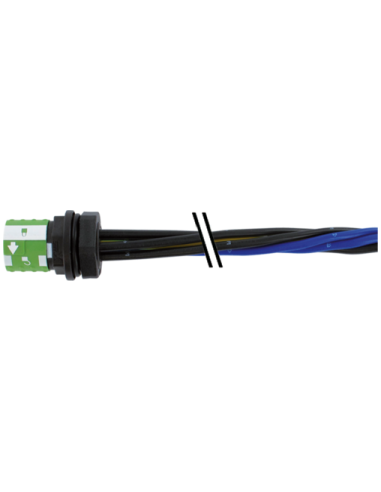

Gniazdo żeńskie MQ15-X-Power montaż przedni 4-piny – Złącze do zasilania przemysłowego
Gniazdo żeńskie MQ15-X-Power o kodzie 7000-P8091-P820100 to niezawodne rozwiązanie dla przemysłowych aplikacji zasilających. Konstrukcja umożliwia montaż na przednim panelu, co ułatwia integrację gniazda w szafach sterowniczych, pulpitach maszyn oraz panelach rozdzielczych. Produkt został wyposażony w 4 piny oraz solidny kabel o długości 1 metra, zakończony wolnymi końcami, co pozwala na dowolną konfigurację podczas instalacji.
Parametry techniczne i budowa – Gniazdo MQ15-X-Power
Obudowa wykonana jest z trwałego tworzywa sztucznego PA, cechującego się wysoką odpornością na chemikalia i oleje. Klasa szczelności IP67 gwarantuje ochronę przed pyłem oraz wilgocią, nawet w trudnych warunkach przemysłowych. Wtykowe złącze bagnetowe zapewnia szybkie i bezpieczne połączenie, a odporność na wysokie prądy (do 16A) oraz napięcia (do 600V AC) pozwala na zasilanie wymagających urządzeń.
Zastosowanie gniazda żeńskiego MQ15-X-Power
- Montaż w szafach sterowniczych, rozdzielnicach i panelach automatyki
- Zasilanie maszyn, linii produkcyjnych oraz urządzeń przemysłowych
- Połączenia odporne na drgania i narażenie na oleje – idealne do środowisk przemysłowych i infrastruktury automatyki
- Instalacje urządzeń o dużym poborze prądu dzięki możliwości pracy pod wysokim natężeniem i dużymi napięciami
Korzyści stosowania złącza MQ15-X-Power
- Prosty montaż na froncie panelu dzięki konstrukcji kołnierzowej
- Wytrzymałość mechaniczna – minimum 500 cykli łączeniowych
- Odporność na warunki przemysłowe: pył, wilgoć, oleje, chemikalia
- Certyfikowane bezpieczeństwo oraz spełnianie norm branżowych
- Kabel skrętkowy miedziany ocynowany z żyłami o przekroju 2,5 mm² zapewnia niezawodne przesyłanie mocy
- Czytelny układ pinów ułatwia prawidłowe podłączenie do instalacji
Informacje montażowe i kompatybilność z innymi systemami
Gniazdo MQ15-X-Power jest kompatybilne z większością przemysłowych systemów zasilania, automatyki oraz urządzeniami wymagającymi solidnego i trwałego połączenia elektrycznego. Dzięki odporności na temperatury od -40°C do 90°C, a w przypadku kabla - do 70°C, złącze może pracować zarówno w pomieszczeniach, jak i w warunkach zewnętrznych. Bagnetowy system zamykania gwarantuje szybki montaż i demontaż, jednocześnie zabezpieczając połączenie przed przypadkowym rozłączeniem.
Przewody i schematy podłączeń – wygoda instalacji
Schematy połączeniowe oraz wyraźnie oznaczone kolory przewodów (trzy czarne i jeden zielono-żółty PE) umożliwiają szybką i bezproblemową instalację, nawet w rozbudowanych systemach. Złącze sprawdzi się jako komponent zamienny lub element w nowo projektowanych instalacjach.
Gniazdo MQ15-X-Power 7000-P8091-P820100 to pewny wybór w aplikacjach przemysłowych wymagających wysokiej niezawodności i trwałości połączeń zasilających.
Polecamy także inne produkty z kategorii: Złącza kołnierzowe »
