Gniazdo z kołnierzem
M12, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
Halogen-free-Material
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 971 |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M12 żeńskie A-codowane 4-pinowe – profesjonalne złącze do automatyki
Złącze panelowe M12 żeńskie A-codowane o długości przewodu 1 m i przekroju 4x0,34 mm², kod produktu: 7000-13542-9710100, przeznaczone jest do niezawodnych połączeń sygnałowych i zasilających w aplikacjach przemysłowych, automatyce, robotyce, a także w budowie maszyn i urządzeń.
Wytrzymała konstrukcja i niezawodność działania złącza panelowego M12
Obudowa wykonana z niowanej odlewanej stali cynkowej zapewnia wysoką odporność na uszkodzenia mechaniczne oraz działanie czynników zewnętrznych. Produkt spełnia wysokie normy szczelności (IP67), co gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych, w zapylonych oraz wilgotnych środowiskach. Złącze jest także odporne na działanie olejów, płomieni i chemikaliów, co predestynuje je do szerokiego zakresu zastosowań.
Najważniejsze zalety panelowego złącza M12 żeńskiego

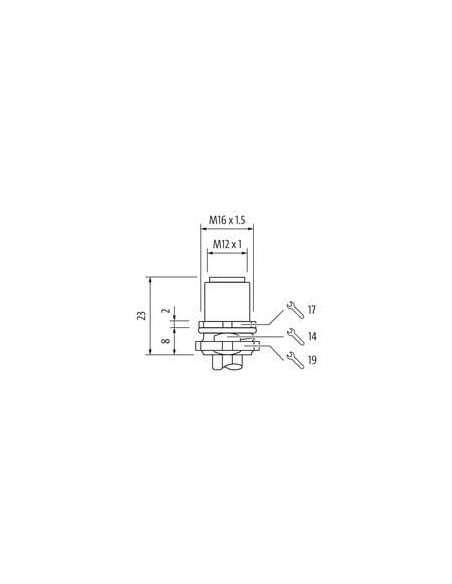

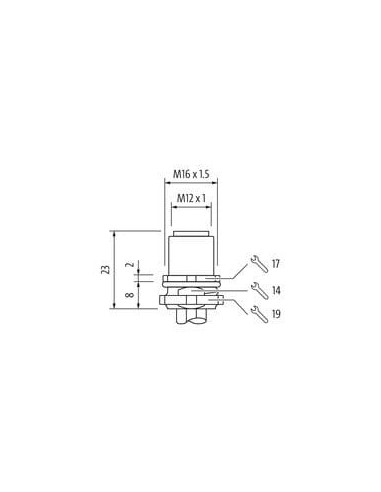

- Łatwy montaż na panelu przednim – montaż przy użyciu gwintu M16 x 1,5 oraz nakrętek zaciskowych.
- Wysoka odporność mechaniczna – solidna obudowa i specjalna uszczelka FKM.
- Pozłacane styki – zapewniają niski opór kontaktowy oraz długą żywotność połączenia elektrycznego.
- Uniwersalność zastosowania – idealne do sygnałów sterujących oraz transmisji zasilania w systemach automatyki.
- 4-pinowa konfiguracja – kompatybilność z popularnymi systemami M12 o kodowaniu A.
- Halogen free – bezpieczne dla środowiska w przypadku pożaru, spełnia wymogi branżowe.
Zastosowania złącza panelowego M12 4-pin
Złącze M12 A-codowane znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- czujnikach i elementach wykonawczych,
- systemach bezpieczeństwa maszyn,
- robotyce i liniach produkcyjnych,
- przemysłowych instalacjach elektrycznych,
- połączeniach urządzeń sygnalizacyjnych i sterujących.
Złącze sprawdzi się również w aplikacjach wymagających wysokiej odporności na drgania i wibracje oraz niezawodności w trudnych warunkach środowiskowych.

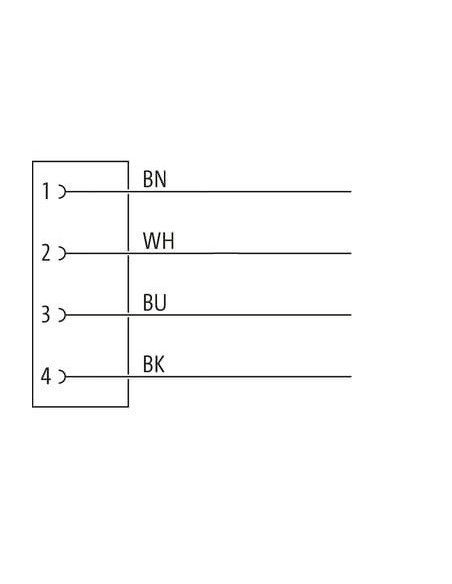

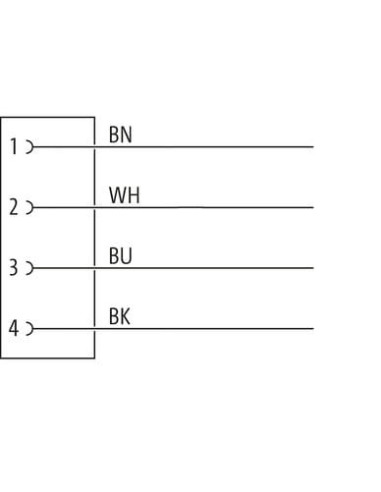

Budowa i schemat połączeń złącza panelowego M12
Złącze wyposażone jest w cztery przewody: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), co umożliwia łatwą i intuicyjną identyfikację pinów. Przeznaczone jest do montażu włożone, przykręcone do panelu. Dzięki temu możliwe jest szybkie i bezproblemowe wykonanie połączenia w szafach sterowniczych lub bezpośrednio w maszynie.
- Napięcie robocze: do 250 V AC/DC
- Maksymalny prąd: 4 A na styk
- Zakres temperatur pracy: od -25°C do +85°C (w zależności od rodzaju kabla nawet do -40°C / +90°C przy połączeniach stałych)
- Przewód: izolacja PUR, 4 żyły o przekroju 0,34 mm²
Wskazówki montażowe i bezpieczeństwo eksploatacji
Aby zachować wysoki stopień ochrony IP67, zaleca się zabezpieczenie złącza przed nadmiernymi naprężeniami, np. przy użyciu opasek kablowych. Zaleca się również dbałość o prawidłowy promień gięcia przewodu podczas układania, co minimalizuje ryzyko uszkodzenia oraz utraty szczelności połączenia.
Złącze panelowe M12 żeńskie A-codowane 4-pinowe jest dedykowane profesjonalistom oczekującym niezawodności, trwałości i uniwersalności w środowiskach przemysłowych oraz automatyce.
