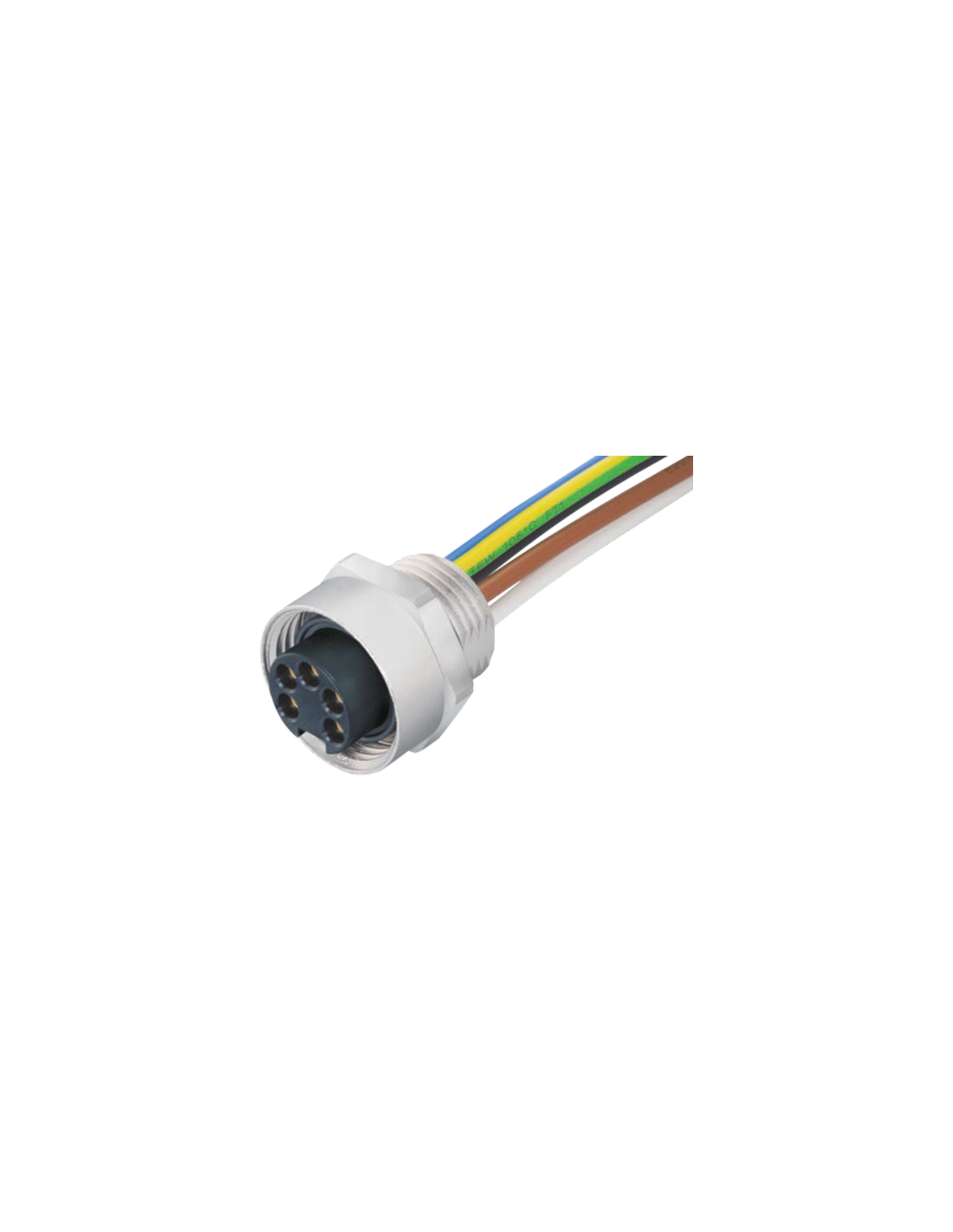

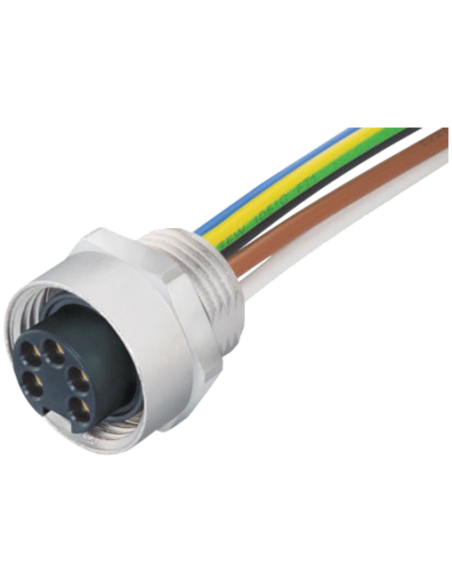

Gniazdo z kołnierzem
7/8" (5-piny)
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze panelowe 7/8" 5-polowe 0,2 m – Złącze żeńskie, kod: 7000-78381-9780020
Złącze panelowe 7/8" z 5 pinami oraz przewodem o długości 0,2 m to niezawodne rozwiązanie dla profesjonalnych instalacji automatyki przemysłowej. Produkt posiada kołnierz montażowy, co zapewnia stabilną i bezpieczną instalację na panelach oraz w obudowach sterowników.
Zalety i zastosowanie złącza panelowego 7/8" 5-polowego
Dzięki wysokiemu stopniowi ochrony IP68 (połączenie włożone i przykręcone), panelowe gniazdo 7/8" doskonale sprawdza się w trudnych warunkach przemysłowych, gdzie odporność na kurz i wodę jest kluczowa. Mocna konstrukcja z odlewu cynkowego z powłoką niklowaną zapewnia odporność na korozję oraz długą żywotność, nawet przy intensywnej eksploatacji.
- Wszechstronne zastosowanie: automatyka przemysłowa, systemy maszynowe, połączenia czujników i serwomechanizmów, linie produkcyjne, urządzenia transportowe.
- Wysoka wytrzymałość mechaniczna – dedykowana do instalacji, w których wymagane są częste przyłączenia i odłączenia, bez ryzyka uszkodzenia obudowy czy pinów.
- Bezpieczne połączenia elektryczne: pozłacane styki mosiężne minimalizują oporność przejścia oraz zapewniają długotrwały, niezawodny kontakt, nawet przy wysokich obciążeniach prądowych (maks. 6 A na styk, 600 V AC/DC).

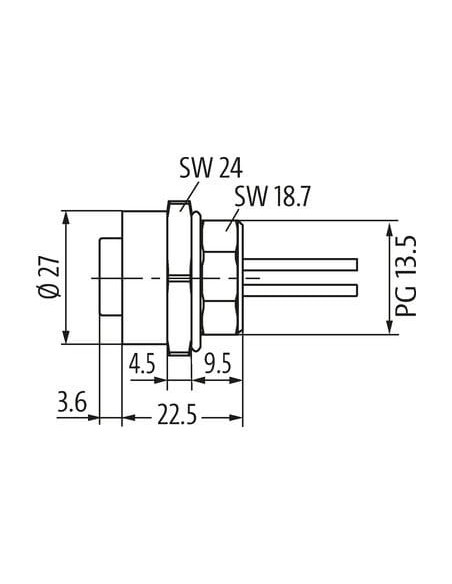

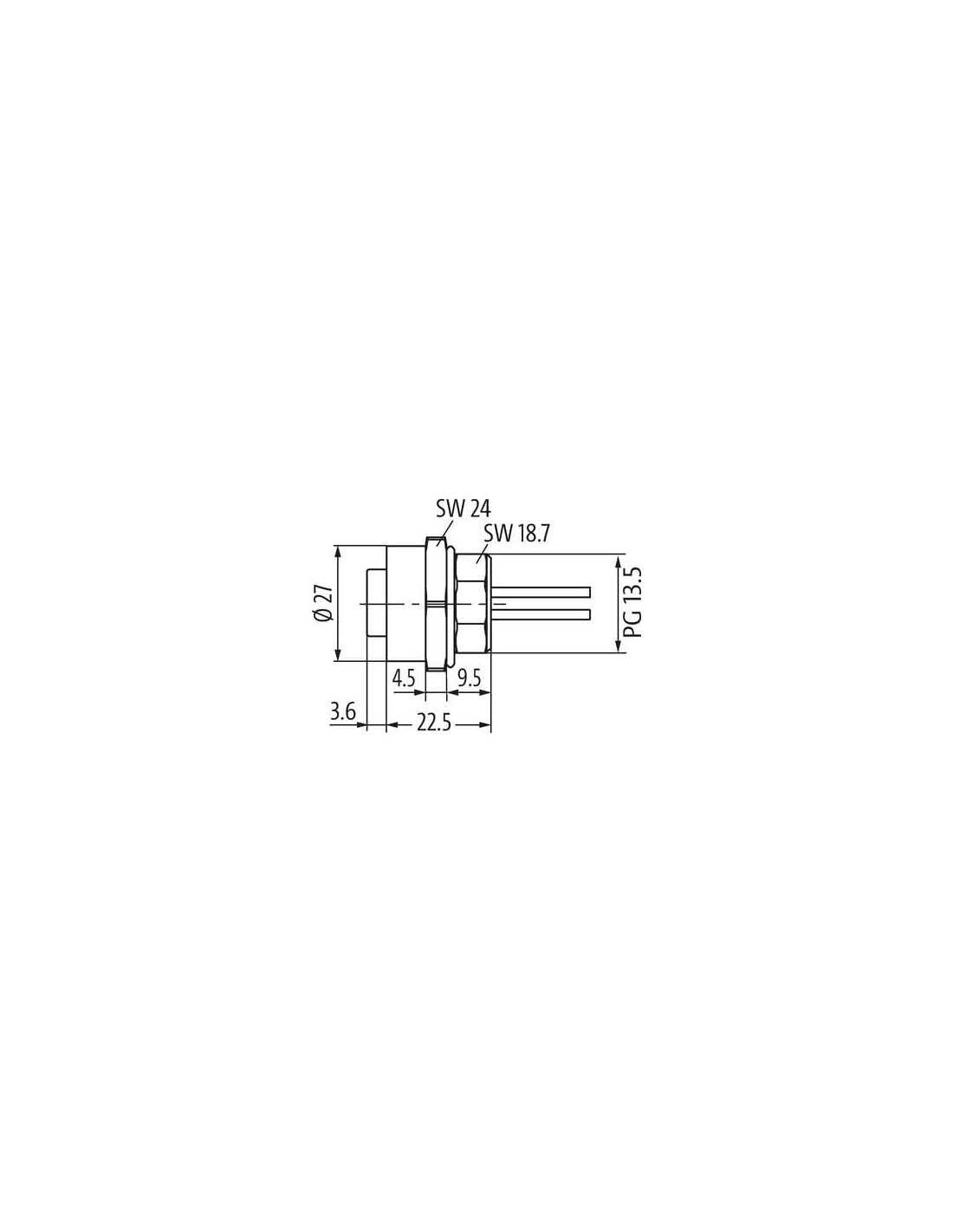

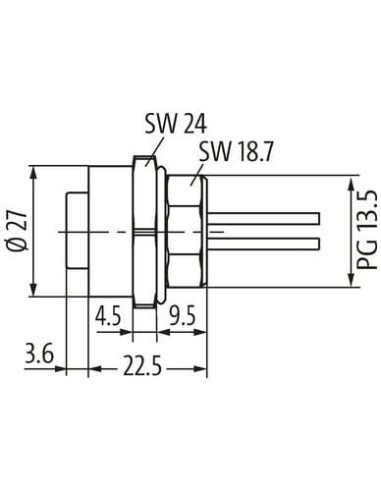

- Komfortowy montaż panelowy dzięki dwóm rozmiarom kluczy SW18,7 i SW24 oraz gwintowi 7/8".
Charakterystyka przewodu
Złącze wyposażone jest w przewód 5-żyłowy o przekroju 0,75 mm2 i długości 0,2 m, z wytrzymałą powłoką PVC o dobrej odporności na ścieranie, oleje i chemikalia (zgodność z DIN EN 60811-404, IEC 60332-2-2). Umożliwia to zastosowanie produktu zarówno w aplikacjach stałych, jak i ruchomych (szczególnie w rozdzielnicach, automatyce procesowej oraz systemach zasilania czujników/maszyn).

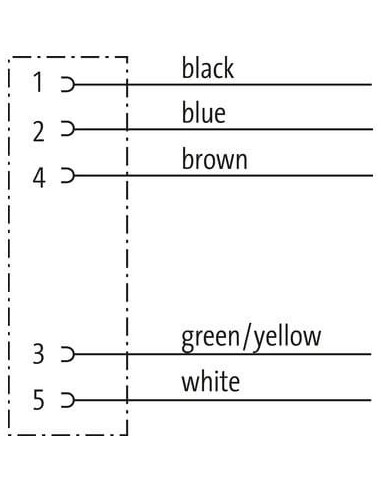

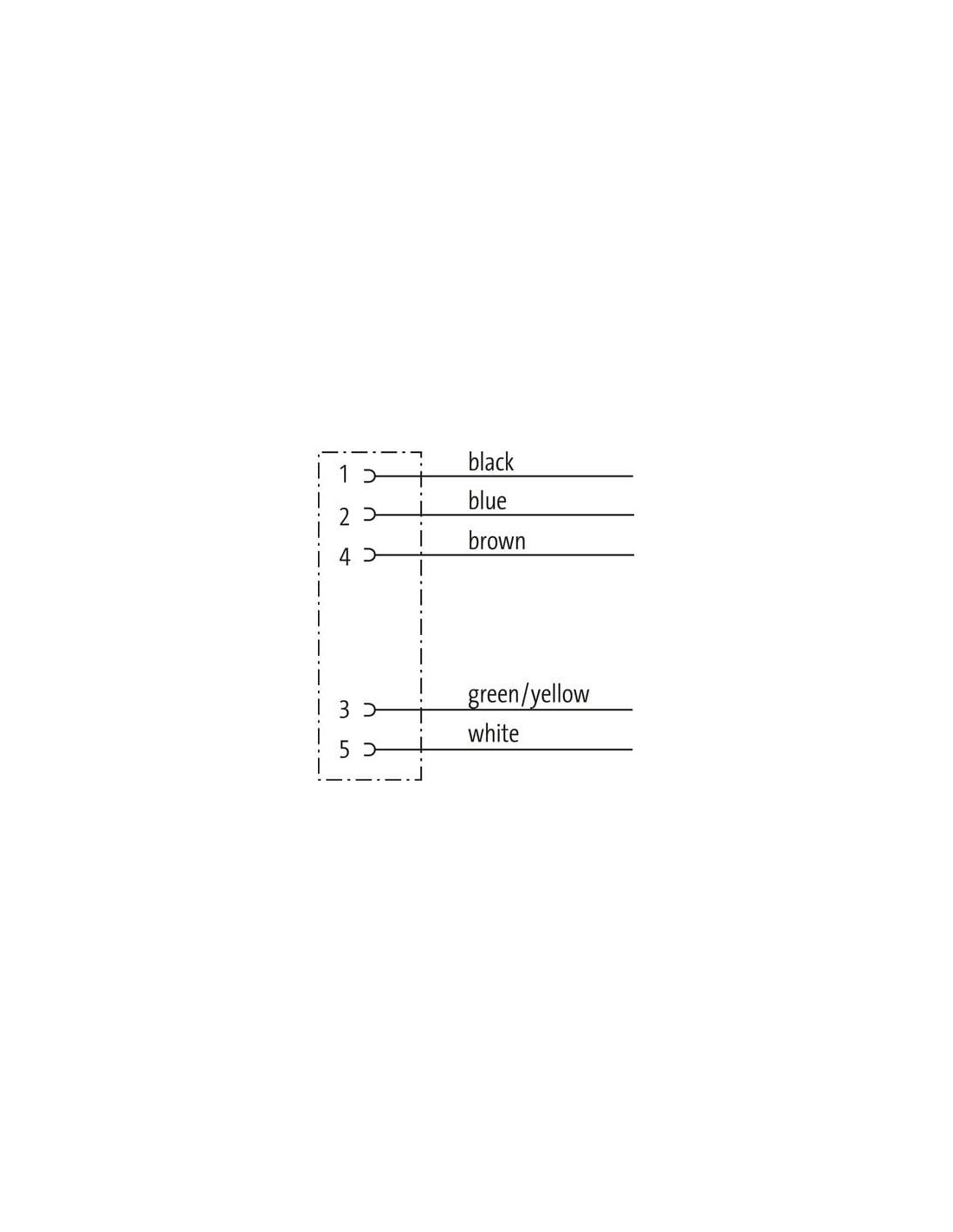

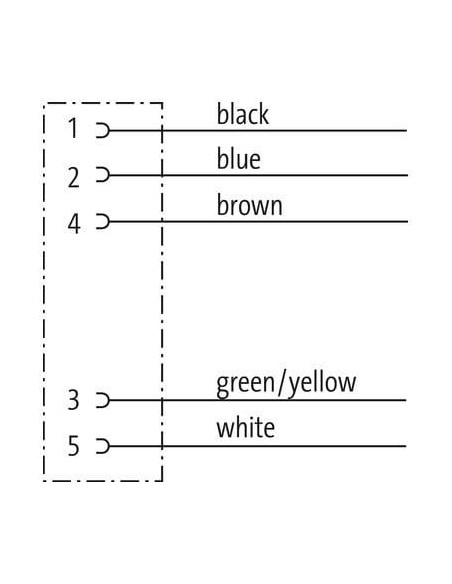

- Kolory żył: czarny, niebieski, brązowy, zielono-żółty, biały.
- Przewód łatwy w identyfikacji i podłączeniu dzięki czytelnej numeracji pinów (zgodność z dokumentacją produktową).
- Zakres temperatury pracy przewodu: od -25°C (stała instalacja) do +85°C.
Konstrukcja i montaż – bezpieczeństwo połączeń 7/8"
Dzięki rozwiązaniu panelowemu oraz dodatkowemu zabezpieczeniu przeciwwstrząsowemu, złącze zapewnia trwałe i odporne na drgania połączenie, co jest niezwykle istotne w przemyśle, transporcie i automatyce. Odpowiednie zabezpieczenie przed przeciążeniem mechanicznym (zaleca się stosowanie opasek zgodnie z zaleceniami producenta) eliminuje ryzyko uszkodzenia przewodu oraz obniżenia klasy szczelności IP.
- Standardowe wyprowadzenie śrubowe gwarantuje kompatybilność z większością paneli oraz obudów sterowniczych.
- Bezpieczne użytkowanie – możliwość pracy w środowisku z wysokim napięciem, aż do 600 V, oraz przejściowe obciążenia do 4 kV.
Typowe zastosowania złącza panelowego 7/8" 5-polowego
- Przemysłowa automatyka i robotyka.
- Systemy sterowania maszyn i urządzeń przemysłowych.
- Linie produkcyjne i montażowe.
- Instalacje rozdzielnic oraz szaf elektrycznych.
- Pojazdy specjalistyczne oraz systemy transportowe.
- Czujniki i systemy bezpieczeństwa.
Złącze panelowe 7/8" żeńskie 5-polowe zapewnia szybki, pewny i trwały montaż na panelach, a jednocześnie wykazuje odporność na wymagające warunki przemysłowe. To solidne rozwiązanie dla instalacji wymagających trwałości i niezawodności.
