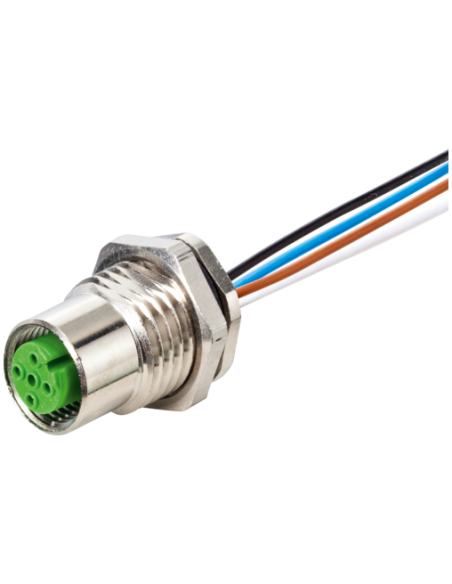

Gniazdo z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo żeńskie M12 A-codowane 5-pinowe Murrelektronik – Kluczowy element automatyki przemysłowej
Gniazdo żeńskie M12 A-codowane o kodzie produktu 7000-13565-9720050 to wysokiej jakości komponent przeznaczony do zastosowań w nowoczesnych systemach automatyki, robotyki oraz instalacjach przemysłowych. Wyposażone jest w 5 pinów oraz zintegrowaną skrętkę o długości 0,5 m, co ułatwia szybkie podłączenie urządzeń zarówno w liniach produkcyjnych, jak i w aplikacjach maszynowych.
Uniwersalne zastosowanie gniazda M12 5-pinowego
Element znajduje szerokie zastosowanie w systemach czujników, siłowników, modułów wejść/wyjść oraz przy tworzeniu połączeń sygnałowych i zasilających. Montaż na tylnym panelu oraz standardowe kodowanie typu A gwarantują kompatybilność z większością rozwiązań obecnych na rynku automatyki oraz wygodę instalacji, nawet w ograniczonej przestrzeni.
- Idealny do przemysłowych linii produkcyjnych – zapewnia niezawodne połączenie nawet w warunkach wysokiego zapylenia i wilgotności.
- Odpowiedni do integracji maszyn – ułatwia standaryzację oraz szybką wymianę komponentów w zakładach produkcyjnych.
- Możliwość użycia w szafach sterowniczych – niewielkie wymiary umożliwiają oszczędność miejsca.
Najważniejsze zalety gniazda M12 Murrelektronik
- Trwałość i odporność – obudowa niklowana oraz szczelność klasy IP67 zapewniają skuteczną ochronę przed wodą, kurzem i innymi czynnikami zewnętrznymi.
- Łatwość montażu – gwinty M16x1.5 oraz możliwość montażu na panelu ułatwiają szybkie i pewne mocowanie.
- Złocone styki – gwarantują długotrwałą i stabilną pracę, nawet przy częstych cyklach łączenia.
- Wytrzymałość na temperatury – niezawodność działania w zakresie od -25°C do +85°C dla złącza oraz od -40°C do +90°C dla kabla (praca ciągła).
- Bezpieczne przesyłanie sygnałów i zasilania – prąd znamionowy do 4A i napięcie robocze do 125V.
M12 A-codowane – Standard przemysłowy i łatwa integracja

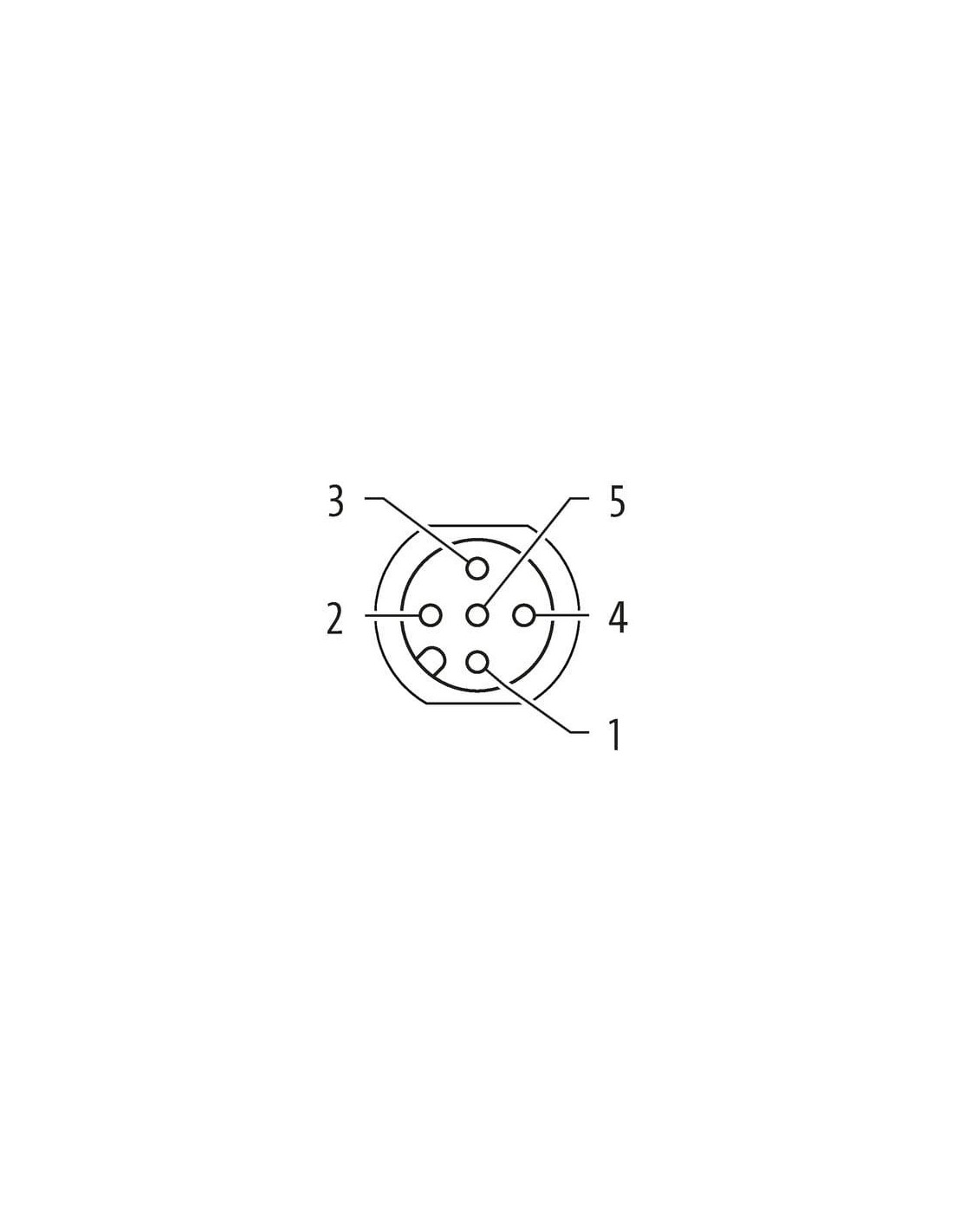

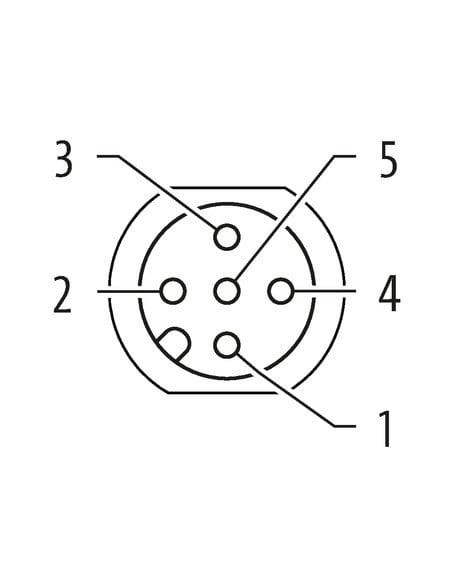

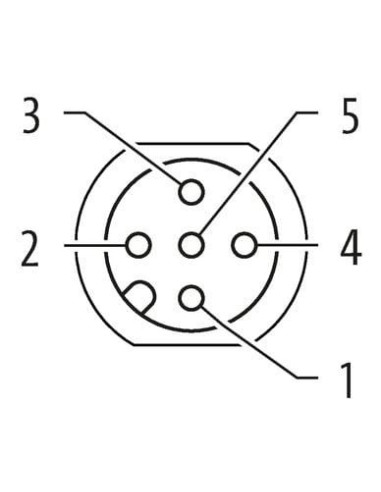

Standard kodowania A (A-cod.) wtyków M12 pozwala na szeroką kompatybilność z urządzeniami wielu producentów. Oznaczenie kolorów żył oraz czytelny schemat złącza ułatwiają właściwe podłączenie przewodów, redukując ryzyko błędów montażowych.
Precyzyjna specyfikacja oraz wykonanie
Korpus wykonany z mosiądzu z powłoką niklowaną oraz izolacja przewodów PUR gwarantują odporność mechaniczną, chemiczną i na działanie olejów oraz benzyn. Złącze jest zgodne z normą DIN EN 61076-2-101, co świadczy o wysokiej jakości i niezawodności produktu.
- Elastyczna skrętka miedziana, ocynowana – zapewnia stabilność parametrów elektrycznych.
- Konstrukcja bez przystosowania do węża falistego – kompaktowa budowa przeznaczona do paneli i urządzeń automatyki.
- Normy UL i IEC – odporność ogniowa, bezpieczeństwo, zgodność z wymaganiami międzynarodowymi.
Typowe miejsca zastosowania
- Przemysł motoryzacyjny
- Automatyka pakująca
- Maszyny produkcyjne i linie montażowe
- Sensory i aktuatory w instalacjach przemysłowych
- Roboty i aplikacje mobilne
Dobór uniwersalnych złączy M12, takich jak gniazdo żeńskie M12 A-codowane Murrelektronik 7000-13565-9720050, zwiększa niezawodność oraz elastyczność nowoczesnych systemów automatyki i sterowania.
