Dostępny
Adapter
Męski - żeński
M12 – M12, 5-piny
ekranowany
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

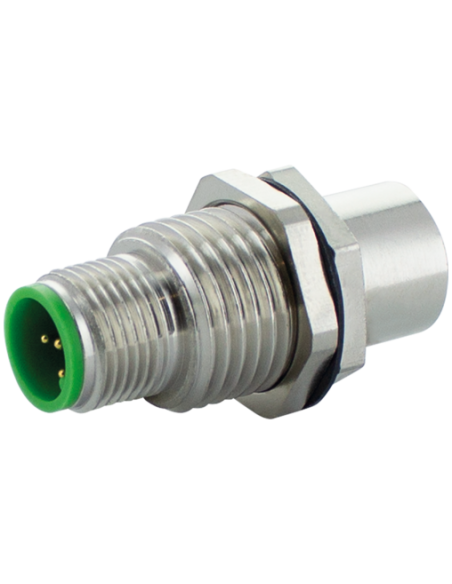

Złącze panelowe M12 męskie/żeńskie, 5-polowe, ekranowane – do zastosowań przemysłowych
Złącze panelowe M12 męskie/żeńskie, 5-polowe, ekranowane (kod produktu: 333576) to komponent wysokiej klasy, przeznaczony do tworzenia profesjonalnych i trwałych połączeń elektrycznych w aplikacjach przemysłowych. Jego uniwersalność sprawia, że doskonale sprawdza się w automatyce przemysłowej, systemach sterowania maszyn oraz w instalacjach wymagających niezawodnych, ekranowanych połączeń sygnałowych i zasilających.
Wytrzymała konstrukcja i bezpieczeństwo podłączeń
Solidna obudowa z mosiądzu pokryta niklem zapewnia wysoką odporność mechaniczną na uszkodzenia oraz korozję. Dzięki precyzyjnemu gwintowi montażowemu M12x1 oraz mocowaniom antywstrząsowym, złącze gwarantuje stabilne i pewne podłączenie nawet w najbardziej wymagających warunkach środowiskowych oraz przy podwyższonych drganiach.
Wszechstronność zastosowań i uniwersalne połączenia
Prezentowane złącze M12 panelowe 5-pinowe umożliwia przesył zarówno sygnałów analogowych, jak i cyfrowych oraz zasilania w systemach niskonapięciowych do 60 V. Jest to popularny wybór w:
- automatyce przemysłowej,
- systemach bezpieczeństwa,
- rozwiązaniach transportowych i magazynowych,
- robotyce i mechatronice,
- przemysłowych systemach pomiarowych i sterowniczych.
Ekranowanie złącza chroni przed zakłóceniami elektromagnetycznymi, co zapewnia stabilność transmisji sygnałów nawet w środowiskach o wysokim poziomie zakłóceń.
Parametry techniczne złącza panelowego M12
- 5-pinowe złącze o uniwersalnej konfiguracji sygnałowej
- Maksymalne napięcie robocze: 60 V AC/DC
- Maksymalny prąd na styk: 4 A
- Powłoka niklowa zapewniająca trwałość i odporność na czynniki zewnętrzne

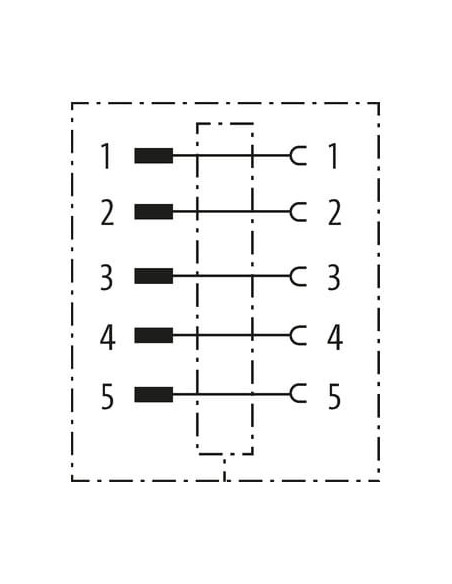

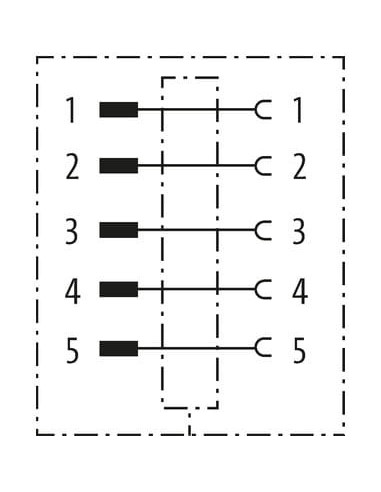

- Oznaczenie pinów zgodnie ze standardami przemysłowymi (wyraźna numeracja na schematach montażowych)
- Zakres temperatury pracy: od -25 °C do 85 °C
- Wysoki poziom ochrony IP przy prawidłowym montażu
Prosty i bezpieczny montaż

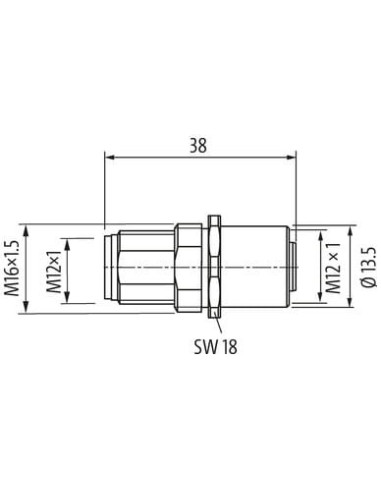

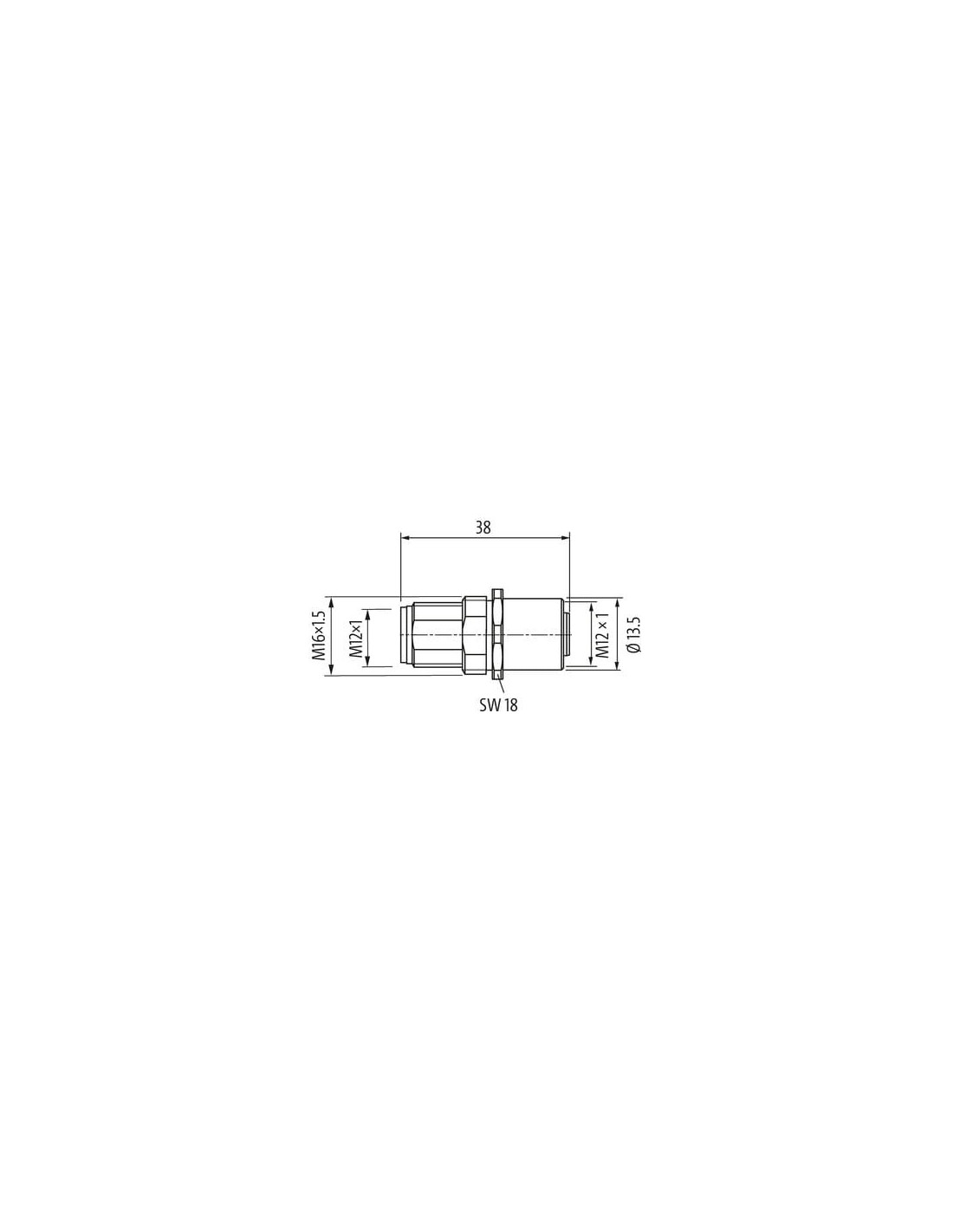

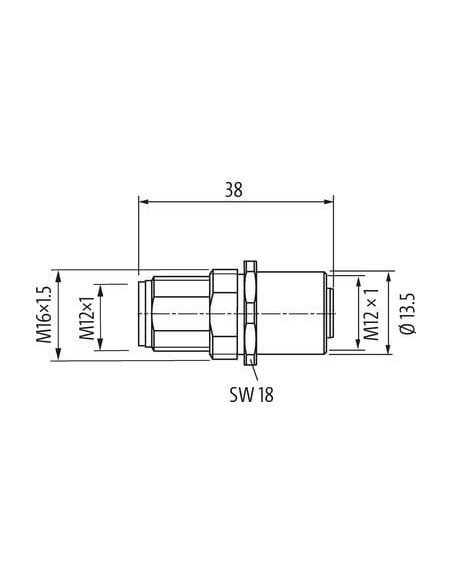

Montowanie złącza M12 panelowego odbywa się poprzez włożenie i dokręcenie z odpowiednim momentem (0,6 Nm), z wykorzystaniem standardowego otworu montażowego M16x1,5. Dodatkowe cechy, takie jak zabezpieczenie przeciwwstrząsowe oraz odprowadzenie ekranowania, zapewniają długotrwałą i bezawaryjną eksploatację. Stosowanie właściwych promieni gięcia przewodów pozwala utrzymać pełną szczelność i odporność na wpływ czynników zewnętrznych.
Typowe zastosowania złącza panelowego M12, 5-polowego
Złącze to znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność, szybki montaż oraz odporność na zakłócenia i warunki atmosferyczne. Świetnie sprawdza się jako element panelowy w szafach sterowniczych, czujnikach, siłownikach, modułach automatyki oraz w instalacjach wymagających sprawdzonych standardów połączeń przemysłowych.
