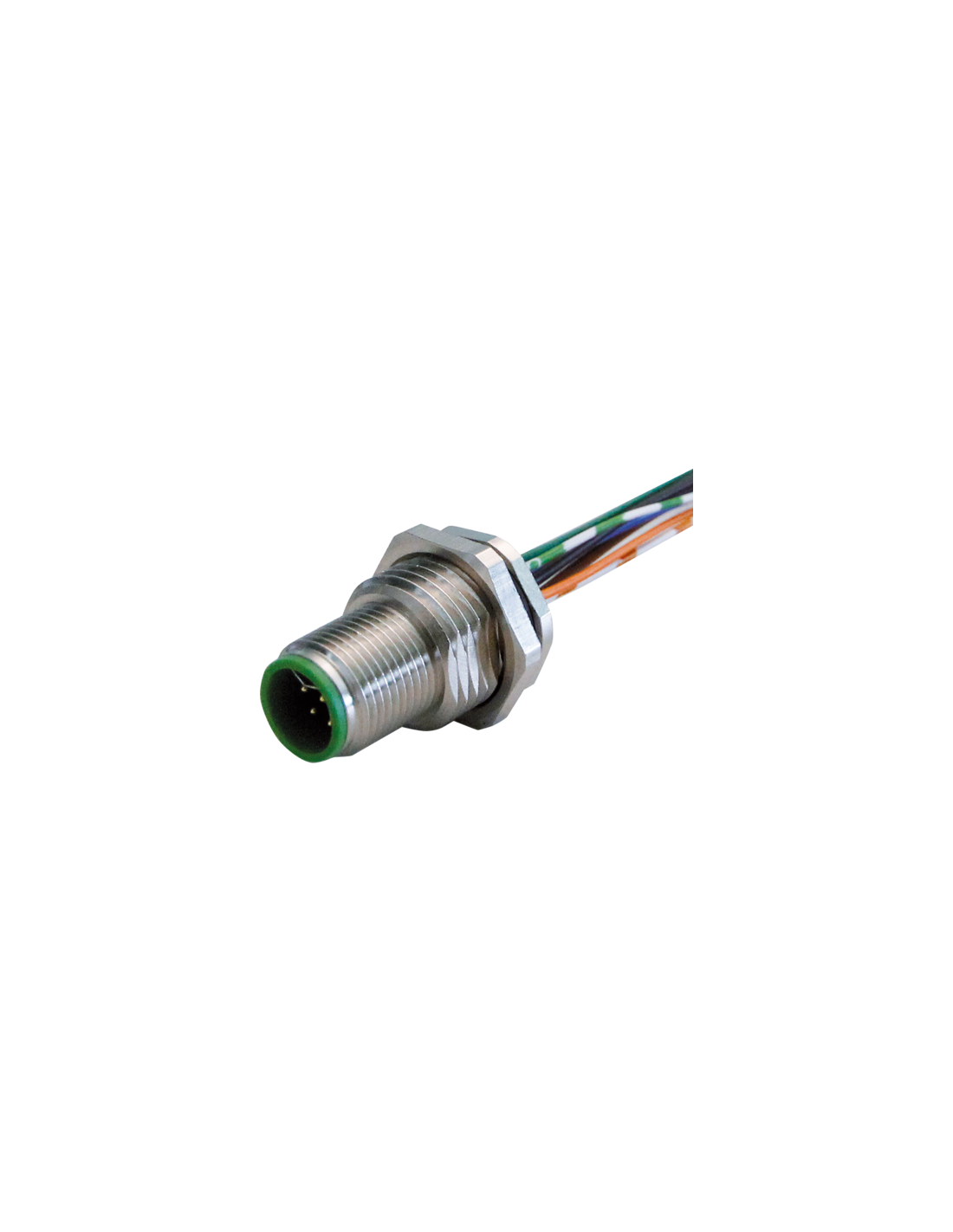

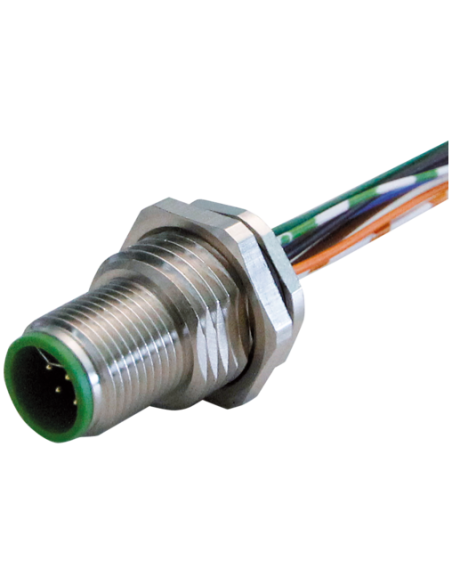

Wtyk z kołnierzem

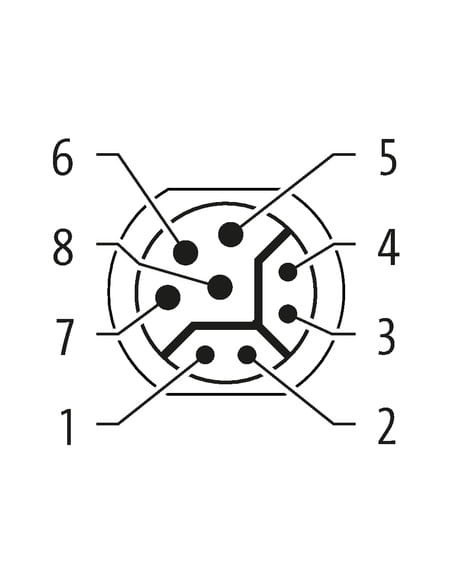

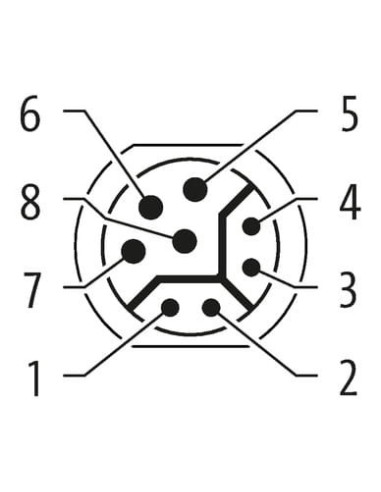

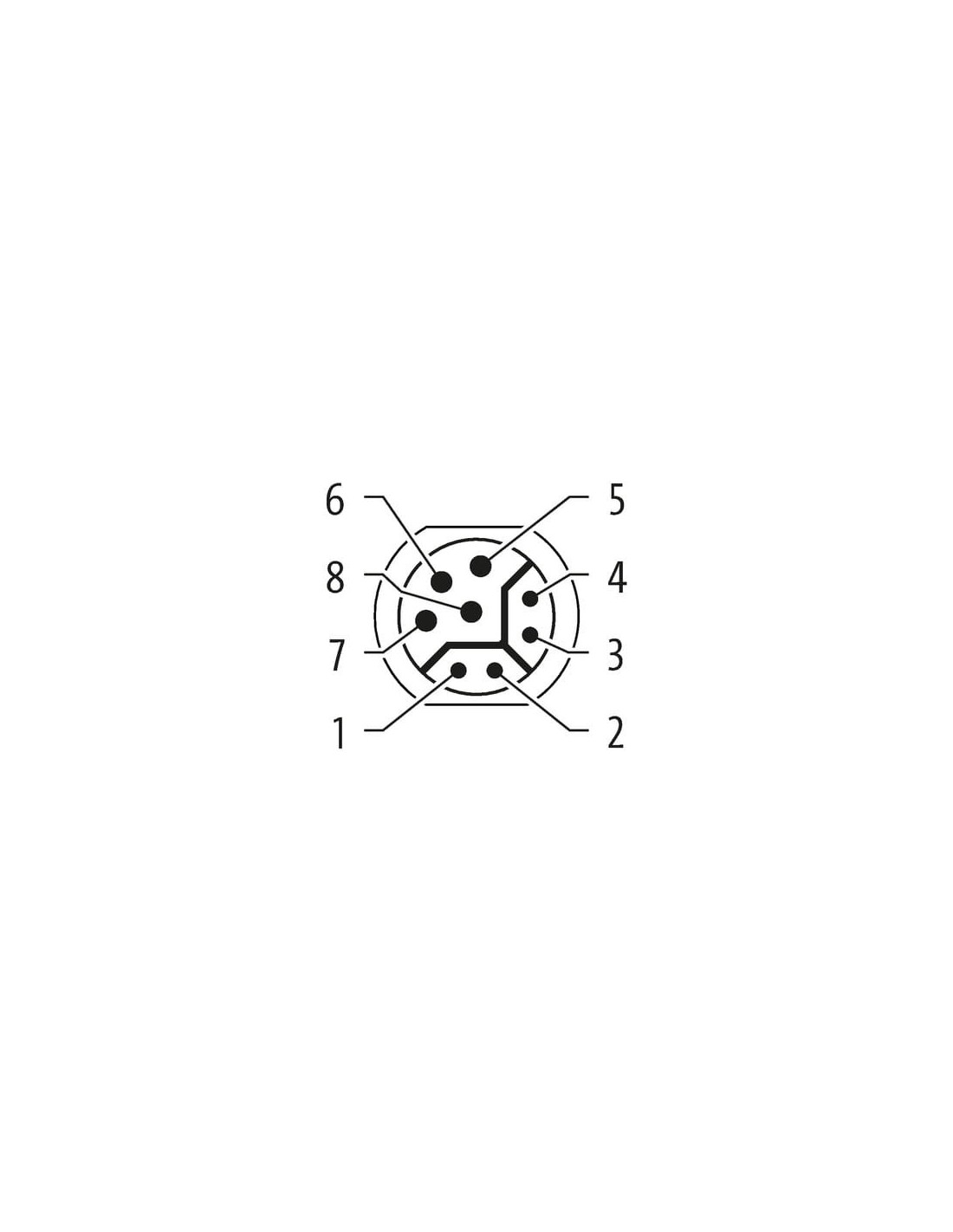

M12, 8-piny
Kodowanie Y
Montaż na tylnym panelu
z podłączoną skrętką
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Powłoka główki | nickel plated |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel

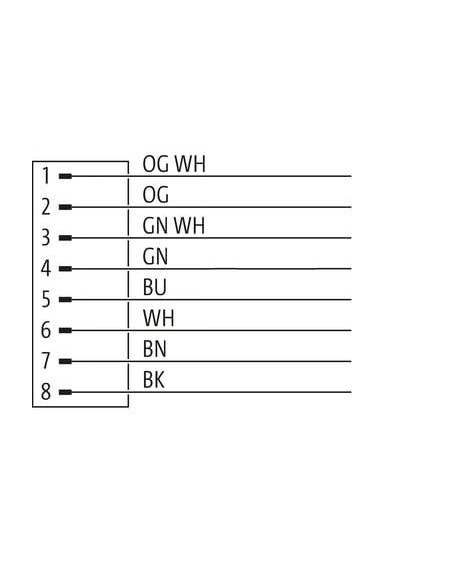

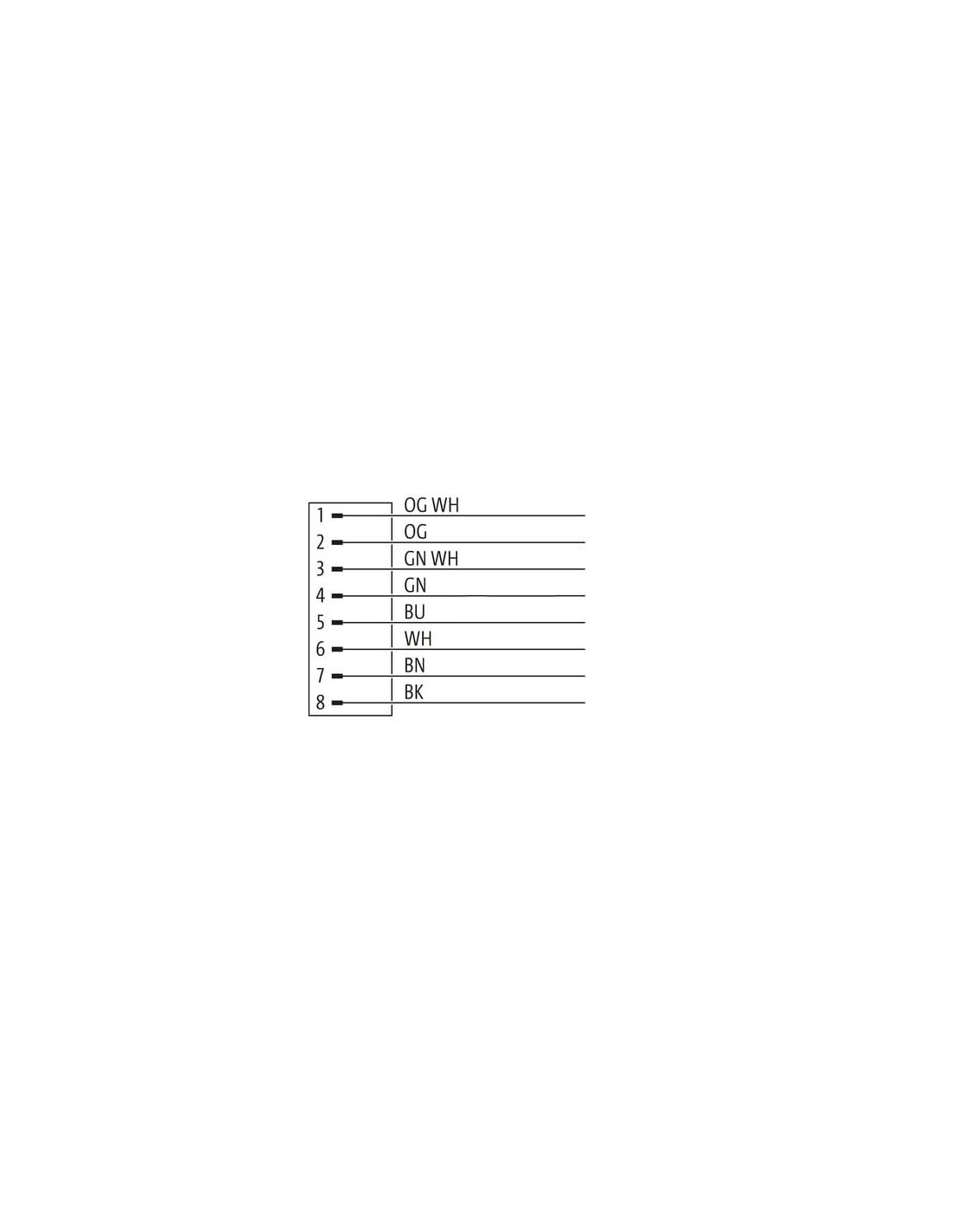

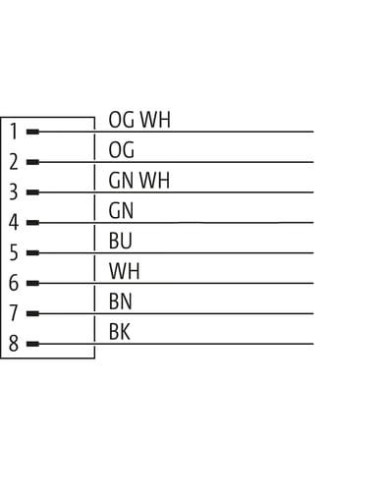

| wire arrangement | (czarny, , biały, niebieski), (pomarańczowo-białe, pomarańcz, zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 942 |
Structure | Cable
| wire arrangement | (czarny, , biały, niebieski), (pomarańczowo-białe, pomarańcz, zielono-biały, zielony) |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 4 |
| Amount strands (wire) | 19 |
| Conductor crosssection (wire) | 20 AWG |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Conductor crosssection wire (Data) | 26 AWG |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
Gniazdo Męskie M12 z Kodowaniem Y – Solidne Połączenie Przemysłowe
Gniazdo męskie M12, kod Y o oznaczeniu 7000-15605-9420030 to wysokiej jakości komponent przeznaczony do zastosowań w wymagających środowiskach przemysłowych. Produkt przystosowany jest do montażu na tylnym panelu urządzeń i wyposażony w gotową skrętkę, umożliwiającą szybkie i niezawodne podłączenie. Dedykowane nowoczesnym aplikacjom przemysłowym, automatyce oraz robotyce, gdzie liczy się pewność łącza, łatwość montażu oraz kompatybilność z popularnym standardem M12.
Najważniejsze cechy gniazda męskiego M12 – kodowanie Y
- 8-pinowe gniazdo umożliwia przesył złożonych sygnałów – transmisja danych i zasilanie w jednym przewodzie.
- Wysoka trwałość dzięki materiałom: korpus mosiężny niklowany, styki pozłacane, zapewniające odporność na korozję i długą żywotność.
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i wodą gwarantuje niezawodność nawet w trudnych warunkach przemysłowych.
- Szeroki zakres temperatur pracy: od -25°C do 85°C (gniazdo) oraz od -50°C do 80°C (kabel stały), co pozwala na zastosowanie w większości środowisk.
- Bezpieczeństwo użytkowania: spełnia normy DIN EN 61076-2-101 oraz UL 50E, gwarantując odpowiednią jakość i niezawodność.
- Łatwa instalacja: montaż poprzez wkręcanie (gwint M16 x 1,5) oraz szybkozłączka.
- Zintegrowana skrętka – proste prowadzenie przewodów bez potrzeby dodatkowego lutowania.
Zastosowania gniazda M12 z kodowaniem Y
Gniazdo M12 Y znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych, liniach technologicznych, a także w aplikacjach wykorzystujących sieci przemysłowe, w tym Ethernet przemysłowy, ProfiNet, EtherCAT oraz systemy czujników i siłowników.
- Podłączanie urządzeń sterujących i sygnałowych.
- Integracja z czujnikami, enkoderami oraz modułami wejść/wyjść.
- Praca w środowiskach narażonych na wibracje i zwiększoną wilgotność.
- Modernizacja oraz serwis istniejących instalacji przemysłowych.
Korzyści ze stosowania gniazda M12 Y – trwałość i niezawodność
Gniazdo męskie M12 Y umożliwia łatwe i szybkie łączenie przewodów w systemach automatyki przemysłowej, zapewniając jednocześnie wysoką odporność na czynniki mechaniczne i chemiczne. Solidna konstrukcja, niklowane wykończenia oraz pozłacane styki gwarantują długą eksploatację nawet przy intensywnym użytkowaniu i w trudnych warunkach zakładu produkcyjnego.
Dodatkowe atuty to: odporność ogniowa kabla, odporność na oleje oraz dobra odporność chemiczna – dzięki czemu produkt nadaje się także do instalacji w strefach narażonych na kontakt z substancjami chemicznymi oraz środkami eksploatacyjnymi powszechnie stosowanymi w przemyśle.
Bezpieczeństwo i kompatybilność
Dzięki uniwersalnym wymiarom (M12 x 1) oraz standardowi kodowania Y, gniazdo jest kompatybilne z szeroką gamą urządzeń przemysłowych i umożliwia pewne, bezpieczne połączenie. Produkt spełnia wymagania stopni ochrony IP67 oraz NEMA 3, 4, 6P, co potwierdza jego zdolność do pracy w trudnych warunkach.
Instrukcje i wskazówki instalacyjne
Podczas montażu zaleca się stosowanie odpowiednich środków ochrony przed obciążeniami mechanicznymi, takich jak opaski kablowe. Należy przestrzegać minimalnych promieni gięcia kabla, aby uniknąć uszkodzeń i zachować pełną szczelność połączenia. Schematy oraz instrukcje podłączeniowe dostępne są na załączonych rysunkach technicznych.
