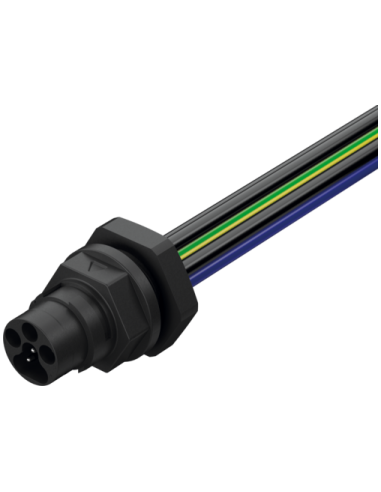

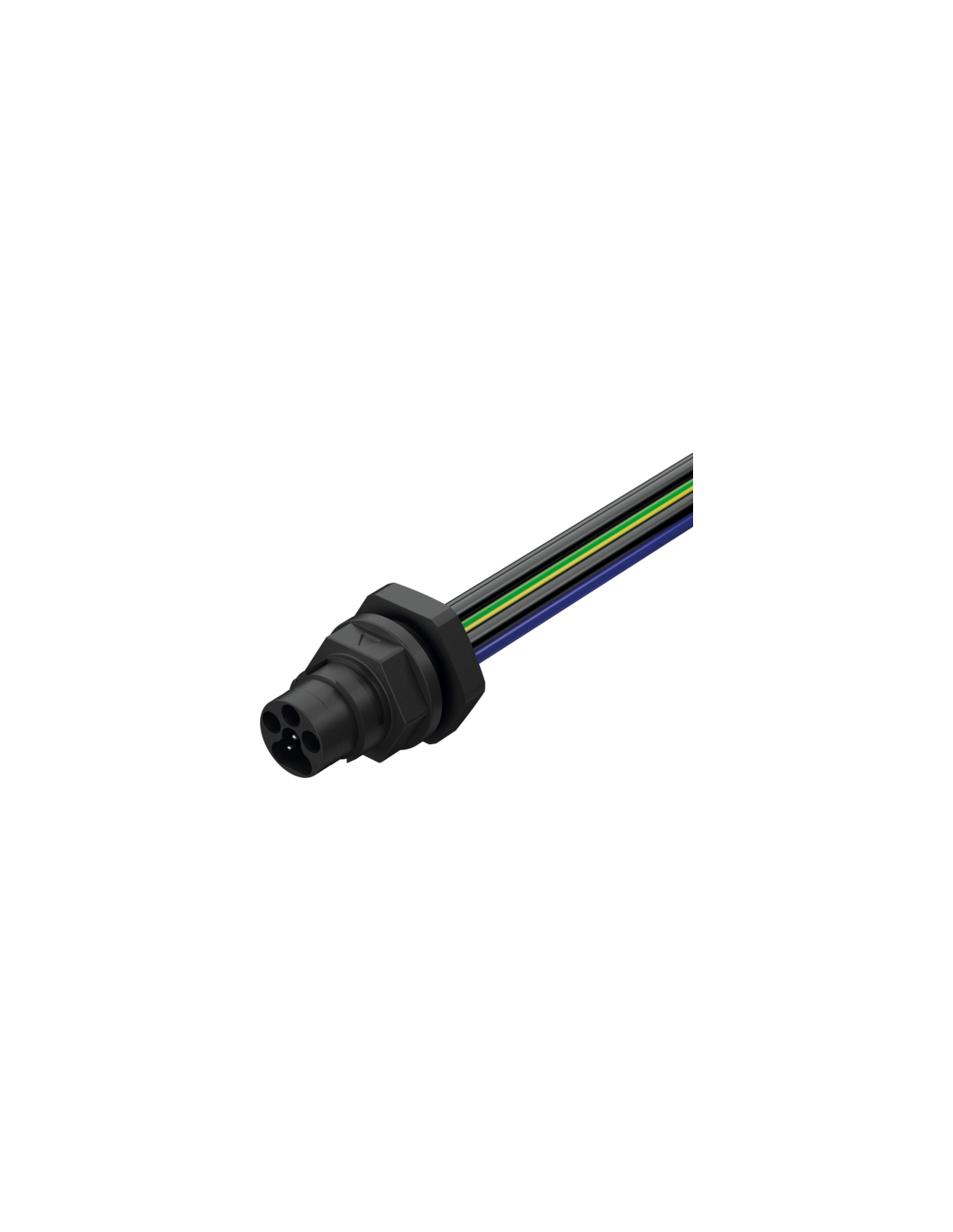

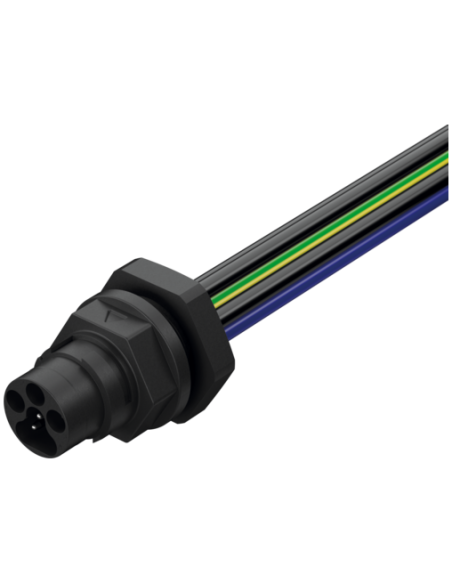

Wtyk z kołnierzem
MQ15, 6-piny
bayonet connector/bayonet lock
z podłączoną skrętką

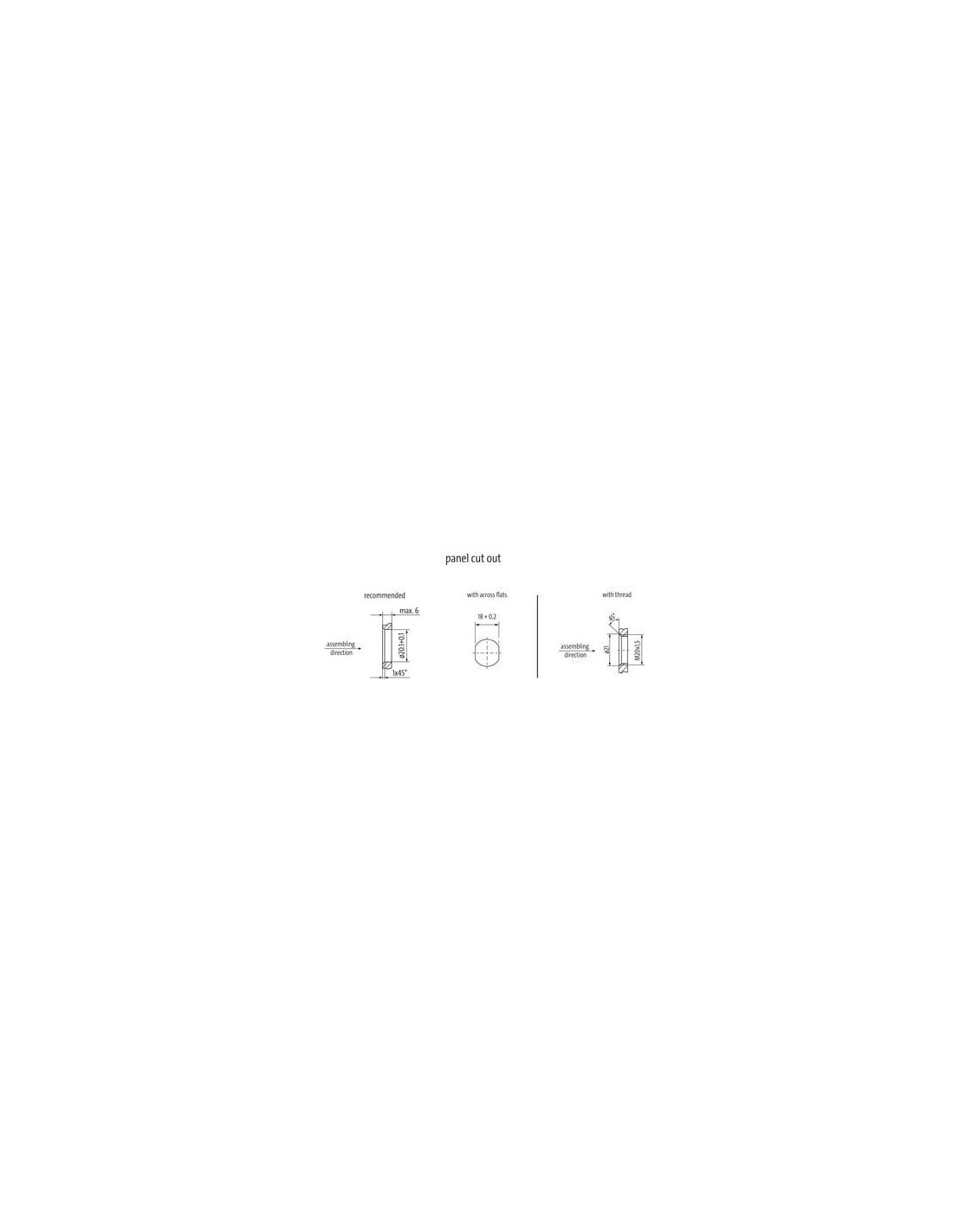

Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |

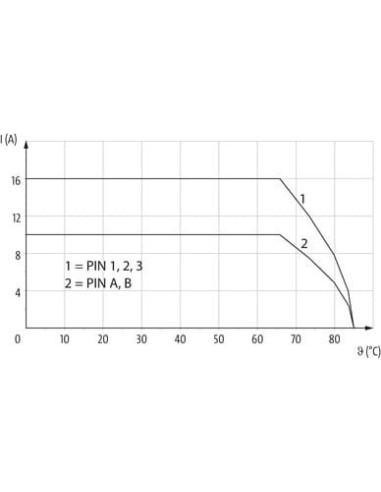

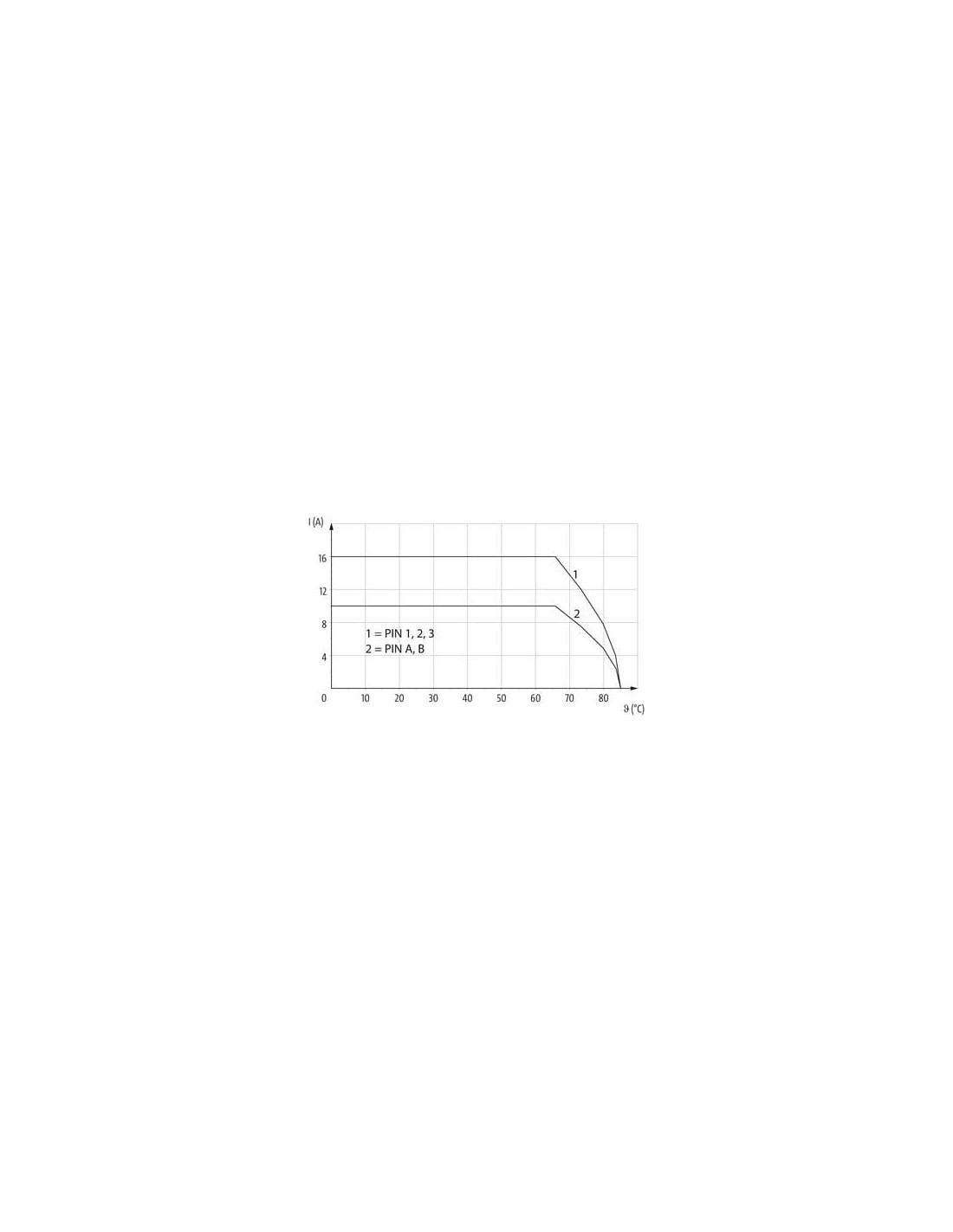

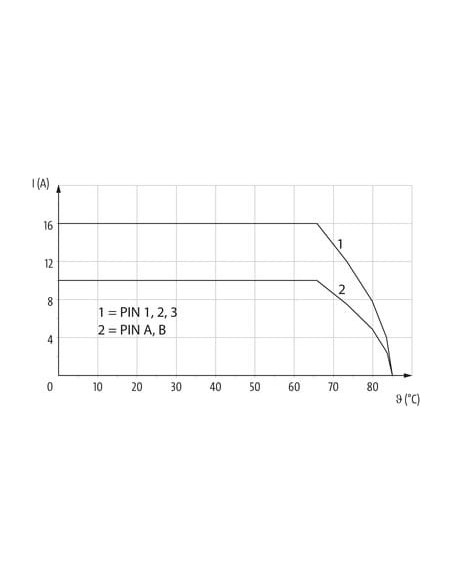

| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

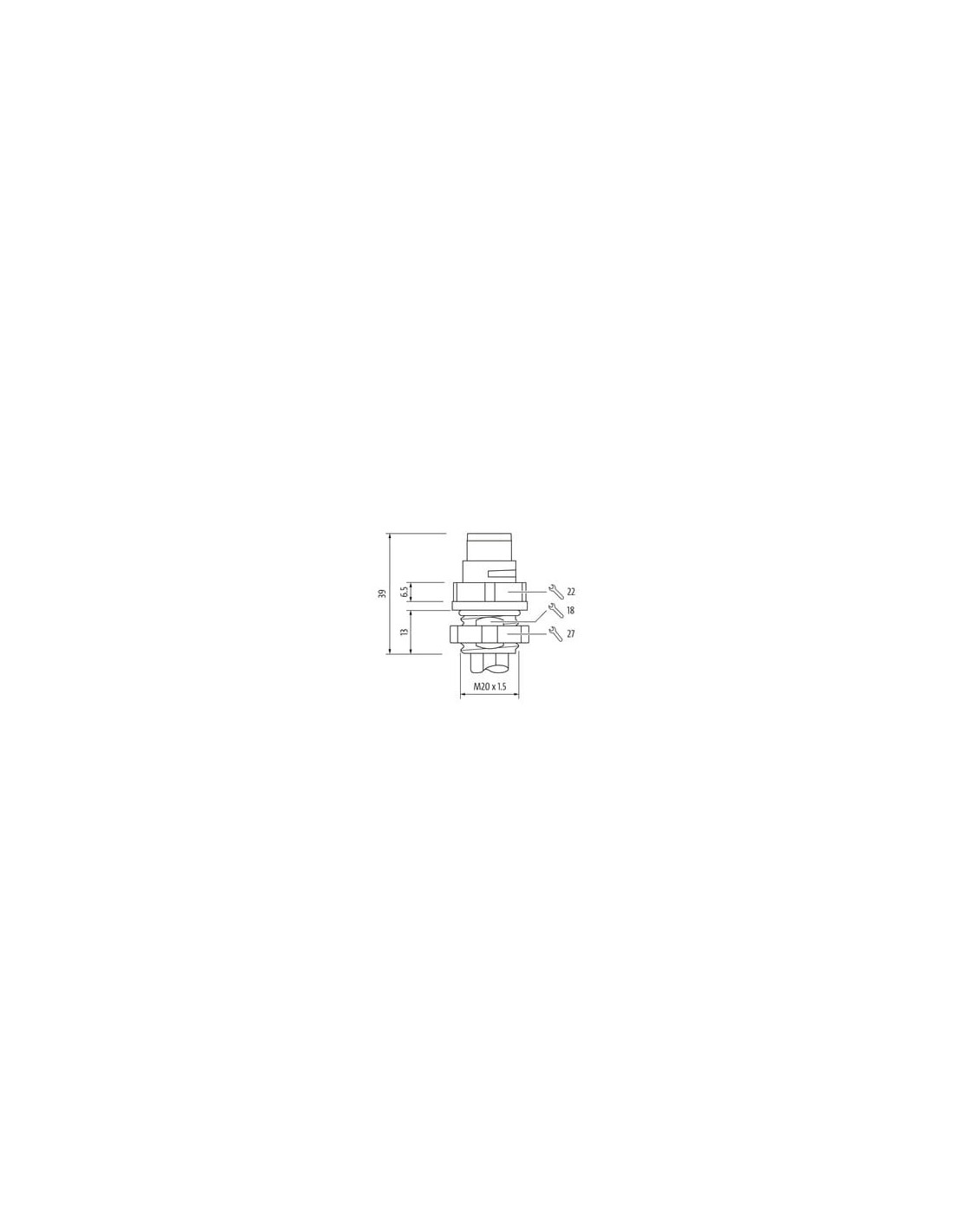

Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |
| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

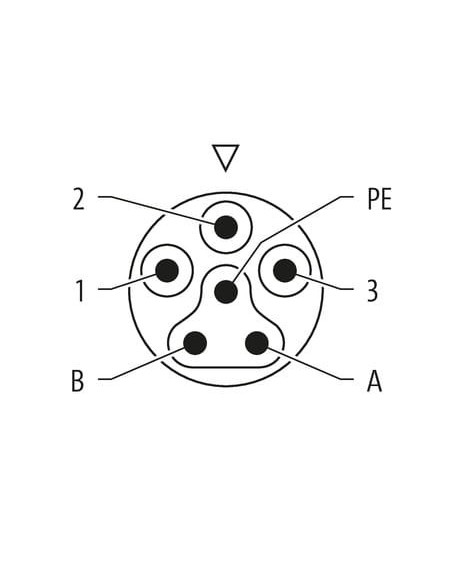

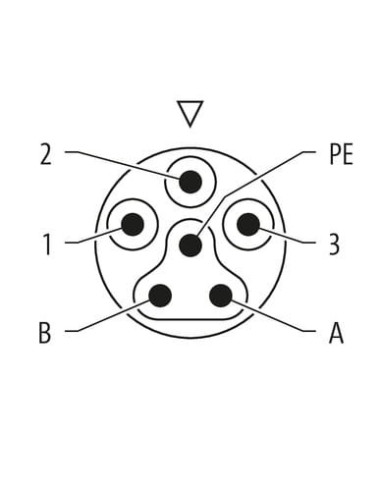

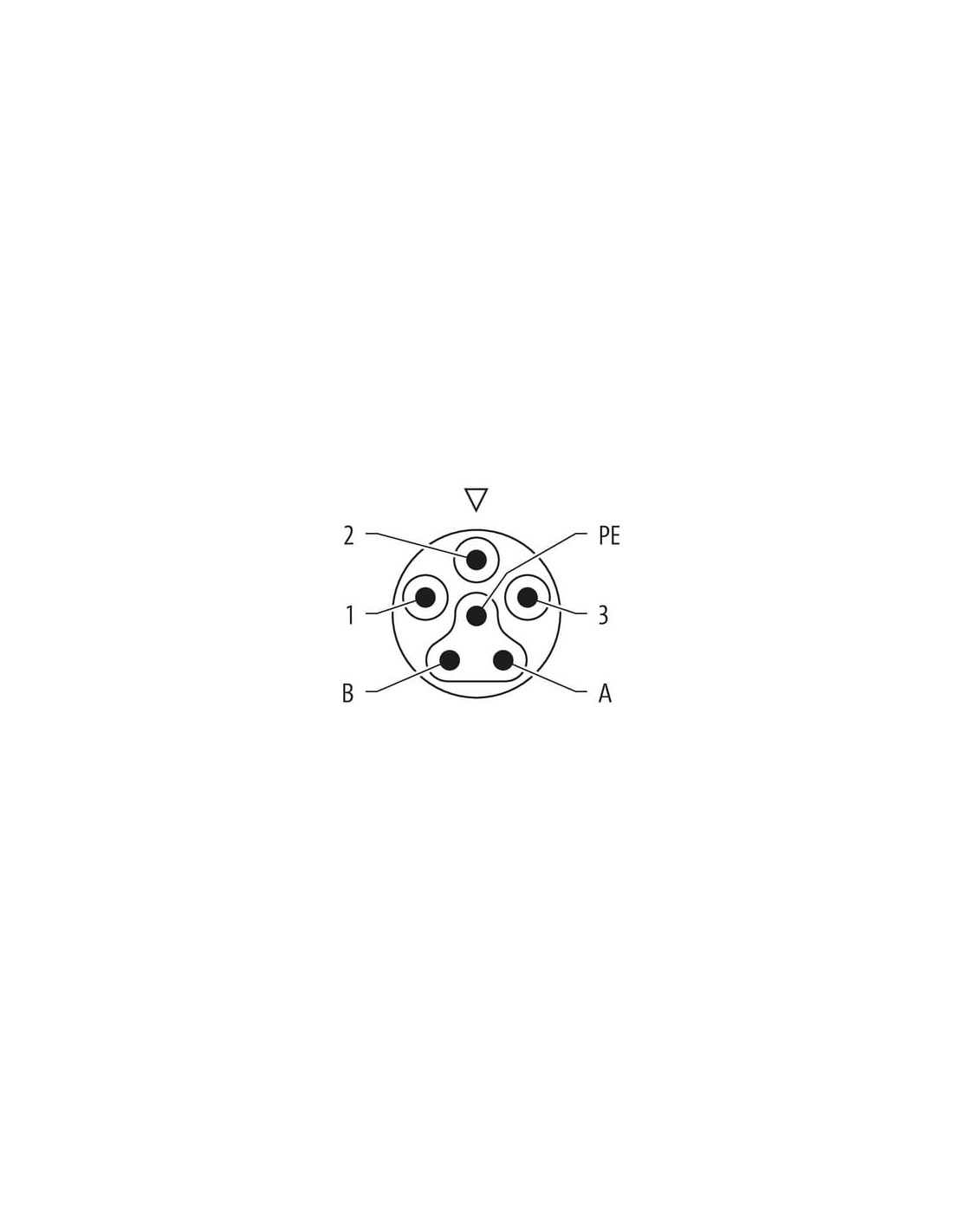

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

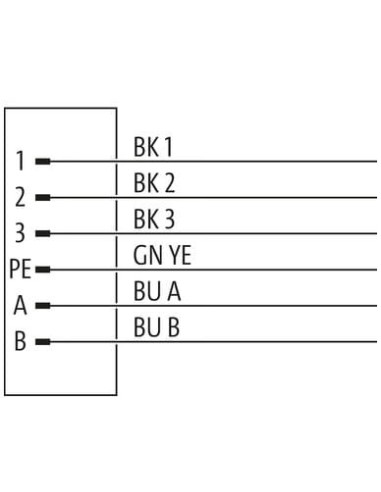

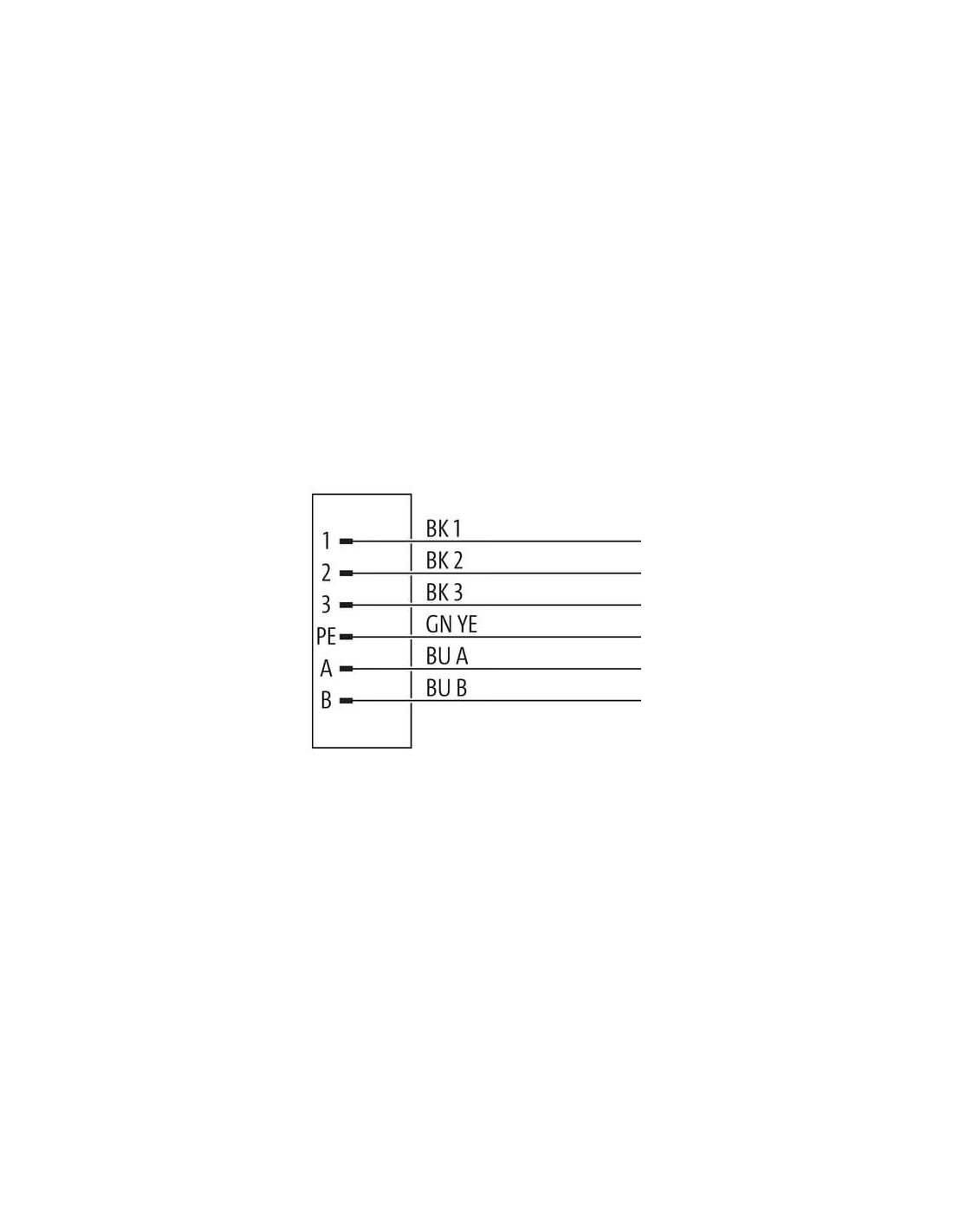

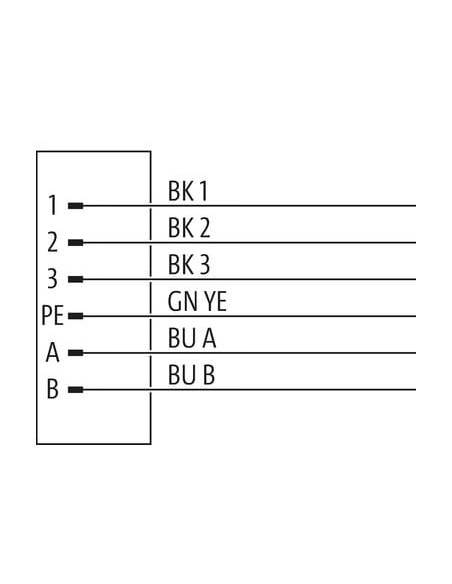

| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P96 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, niebieski A, niebieski B, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 6 |
| Outer diameter insulation | 2,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe MQ15 600V AC typ 3 – 7000-P8181-P960025 – profesjonalne rozwiązanie do instalacji przemysłowych
MQ15 7000-P8181-P960025 to złącze panelowe o wysokiej odporności, przeznaczone do zastosowań wymagających niezawodnego połączenia elektrycznego przy napięciu roboczym do 600 V AC. Dzięki przemyślanej konstrukcji z bagnetowym systemem blokowania, złącze zapewnia szybki, łatwy i pewny montaż w panelach sterowniczych oraz rozdzielniach automatyki.
Złącze bayonet MQ15 – kluczowe zalety i zalecane zastosowania
Wtyk MQ15 typ 3 sprawdzi się w wymagających środowiskach przemysłowych, takich jak:
- Automatyka przemysłowa
- Systemy sterowania maszyn
- Instalacje rozdzielcze
- Przemysł spożywczy, chemiczny i motoryzacyjny – dzięki wysokiej odporności na oleje i środki chemiczne
Złącze jest dedykowane zarówno do przesyłu sygnałów, jak i zasilania – posiada 6 wyraźnie oznaczonych pinów, co umożliwia wygodną identyfikację przewodów w aplikacjach przemysłowych.
Wytrzymałość i szczelność – bezpieczeństwo nawet w trudnych warunkach
Złącze MQ15 wykonano z wytrzymałego tworzywa PA, które charakteryzuje się doskonałą odpornością chemiczną na oleje, benzyny oraz inne agresywne media – gwarantuje to długotrwałą i bezawaryjną pracę w środowisku przemysłowym. Stopień ochrony IP65/IP67 (przy poprawnym zablokowaniu) zapewnia pełną szczelność przed wilgocią i pyłem, co sprawia, że złącze doskonale sprawdzi się również na zewnątrz lub w trudnych warunkach środowiskowych.
- Zakres temperatur pracy od -30°C do +85°C dla złącza (od -40°C do +105°C dla kabla)
- Odporność na płomień wg IEC 60332-2-2 oraz UL 1581
- Maksymalny prąd roboczy: 16 A (piny mocy), 10 A (piny sygnałowe)
Szybki i wygodny montaż frontowy – panelowy
Zaprojektowane do montażu na przednim panelu, złącze wyposażono w praktyczną nakrętkę montażową M20 x 1.5, a jego konstrukcja bagnetowa gwarantuje pewne i szybkie połączenie – nawet w warunkach ograniczonego dostępu. Dzięki przejrzystym oznaczeniom pinów oraz kolorów przewodów, instalacja przebiega sprawnie i bezbłędnie.
- Kodowanie typu 3 – zabezpieczenie przed pomyłkowym podłączeniem
- Przewody: 6-żyłowa skrętka miedziana, ocynowana (2,5 mm², PE-X izolacja)
- Konfiguracja pinów w pełni wykorzystana według typowego schematu instalacji
Złącze MQ15 z kablem – parametry i trwałość
Zintegrowany przewód o długości 0,25 m umożliwia szybkie podłączenie złącza do instalacji. Wszystkie żyły posiadają odpowiednią identyfikację kolorystyczną – BK1, BK2, BK3, BU A, BU B, GN YE (PE). Zastosowanie klasy skrętki 5 zapewnia elastyczność oraz odporność na wibracje i intensywną eksploatację.
- Odporność na oleje (DIN EN 60811-404), środki chemiczne oraz benzynę
- Maksymalne obciążenie napięciowe 6 kV (żyła-żyła i żyła-płaszcz)
- Polecane do aplikacji wymagających wysokiego poziomu bezpieczeństwa i niezawodności
Podsumowanie – profesjonalne złącze przemysłowe MQ15 w instalacjach automatyki
Złącze panelowe MQ15 600V AC typ 3 (7000-P8181-P960025) to profesjonalny wybór dla wymagających instalacji elektrycznych – zapewnia wysoką niezawodność, szybki montaż oraz bezpieczeństwo użytkowania, nawet w trudnych warunkach przemysłowych. Dedykowane do montażu panelowego i odporne na czynniki środowiskowe, doskonale sprawdzi się wszędzie tam, gdzie wymagane są solidność i wysoka jakość połączenia.
