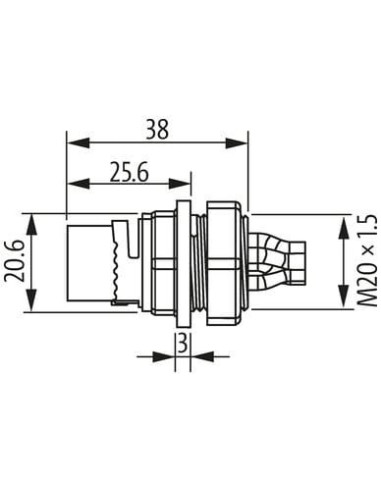

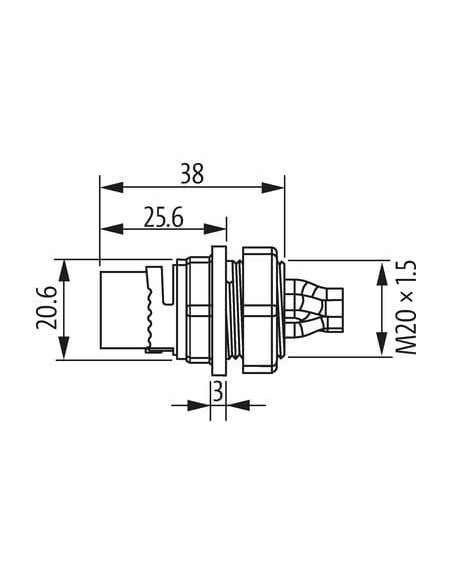

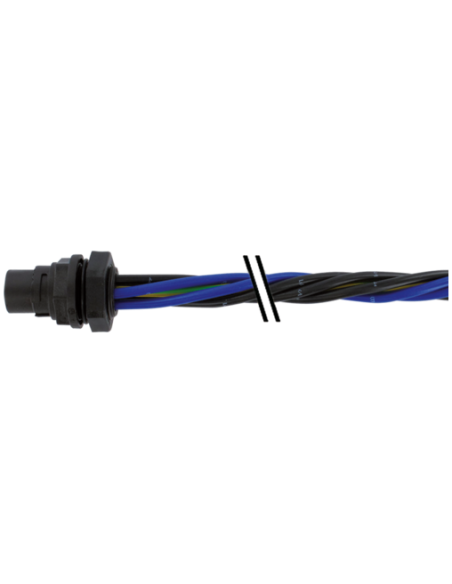

Wtyk z kołnierzem
MQ15, 4-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P82 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe z przewodem MQ15-X-Power – wysoka wydajność i niezawodność
MQ15-X-Power to przemysłowe złącze panelowe z przewodem, które przeznaczone jest do zasilania urządzeń o dużym poborze mocy. Złącze to sprawdzi się w aplikacjach wymagających szybkiego i niezawodnego połączenia elektrycznego.
Kluczowe cechy i możliwości zastosowania złącza MQ15-X-Power
Złącze panelowe MQ15 oferuje cztery piny i jest przystosowane do montażu na przednim panelu. Idealnie nadaje się do zastosowań w rozdzielnicach, automatyce przemysłowej oraz w instalacjach maszynowych, gdzie kluczowa jest szybka wymiana przewodów i wygodny serwis.
- Solidna konstrukcja – niklowana obudowa wykonana z mosiądzu zapewnia trwałość i odporność na uszkodzenia mechaniczne.
- Wysoka odporność chemiczna i na oleje – złącze zostało wyprodukowane z materiałów odpornych na trudne warunki przemysłowe.
- Stopień ochrony IP67 – pełna ochrona przed pyłem i wilgocią w połączeniach włożonych i dokręconych.
- Zamknięcie bagnetowe – ułatwia szybki i pewny montaż, gwarantując niezawodne połączenie.
- Szeroki zakres temperatur roboczych, od -40°C do +90°C, umożliwia użytkowanie w wymagających środowiskach.
Typowe zastosowania przemysłowe złącza z przewodem MQ15-X-Power
Złącze MQ15-X-Power znajduje zastosowanie w różnorodnych systemach przemysłowych:
- Zaawansowane linie produkcyjne i maszyny przemysłowe
- Rozdzielnice i skrzynki zasilające
- Automatyka budynkowa oraz infrastruktura energetyczna
- Systemy transportu wewnętrznego
- Instalacje wymagające bezpiecznego podłączenia zasilania o dużej mocy
Dzięki zastosowaniu skrętki miedzianej o przekroju 2,5 mm² oraz klasie 5 elastyczności, przewód zapewnia stabilny przesył energii nawet przy obciążeniach sięgających 16 A na styk i do 600 V AC.
Parametry techniczne – trwałość i bezpieczeństwo
Złącze MQ15-X-Power zostało zaprojektowane z myślą o długiej eksploatacji – umożliwia minimum 500 cykli wtykowych i zapewnia pełną przewodność nawet w trudnych warunkach. Izolacja PVC gwarantuje ochronę przewodów oraz odporność na działanie wysokich temperatur, płomienia, olejów i substancji chemicznych.
Dlaczego warto wybrać przemysłowe złącze MQ15-X-Power?
- Uniwersalność zastosowania w instalacjach o wysokich wymaganiach prądowych
- Odporność mechaniczna i chemiczna gwarantująca niezawodną pracę
- Wysoka szczelność i bezpieczeństwo potwierdzone stopniem ochrony IP67
- Możliwość zamówienia innych długości przewodów na życzenie
- Przejrzysty i wygodny układ pinów umożliwiający szybki montaż
Montaż typu włożone/przykręcone oraz bagnetowe zamknięcie to rozwiązania, które skracają czas instalacji i eliminują ryzyko przypadkowego rozłączenia przewodu.
