Gniazdo z kołnierzem
M12, 5-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | vermessingt |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, szary |
General data | Cable
| Identyfikacja przewodu | 972 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, szary |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze panelowe M12, żeńskie, 5-polowe, przewód 2m – profesjonalne połączenie w przemyśle
Złącze panelowe M12, żeńskie, 5-polowe z przewodem o długości 2 metrów (kod: 7000-13561-9720200) to uniwersalne rozwiązanie do zastosowań w automatyce przemysłowej, systemach sterowania oraz aplikacjach wymagających trwałych i niezawodnych połączeń sygnałowych i zasilających. Złącze wyróżnia się wysoką niezawodnością, szczelnością oraz odpornością na trudne warunki środowiskowe, dzięki czemu jest chętnie wykorzystywane w instalacjach przemysłowych, maszynowych oraz w sprzęcie automatyki.
Zastosowanie złącza M12 panelowego – gdzie sprawdzi się najlepiej?
M12, 5-polowe gniazdo panelowe znajduje szerokie zastosowanie w:
- połączeniach czujników i siłowników przemysłowych,
- przewodach zasilających i sygnałowych w maszynach i liniach produkcyjnych,
- integracji urządzeń w automatyce budynkowej i przemysłowej,
- systemach pomiarowych i kontrolnych,
- instalacjach wymagających wodoszczelności i odporności mechanicznej.
Dzięki klasie szczelności IP67 oraz wysokiej wytrzymałości mechanicznej, złącze stanowi idealny wybór do pracy w warunkach narażonych na kurz, wilgoć czy wibracje.
Kluczowe cechy panelowego złącza M12
- Gniazdo z kołnierzem umożliwiające łatwy montaż na przednim panelu urządzenia,
- 5-pinowe połączenie – pozwala na realizację zarówno sygnałów, jak i zasilania,
- Pozłacane styki – gwarancja wysokiej przewodności i odporności na korozję,
- Mocny przewód o długości 2 m – elastyczność montażu oraz wygoda w prowadzeniu okablowania,
- Wytrzymała obudowa – korpus ze stopu cynkowego pokryty niklem dla optymalnej ochrony,
- Klasa szczelności IP67, dzięki czemu złącze jest odporne na pył i chwilowe zanurzenie w wodzie,
- Odporność na działanie olejów, paliw i chemikaliów – wykonanie przewodu w izolacji PUR,
- Spełnienie norm przemysłowych DIN EN 61076-2-101 (M12).

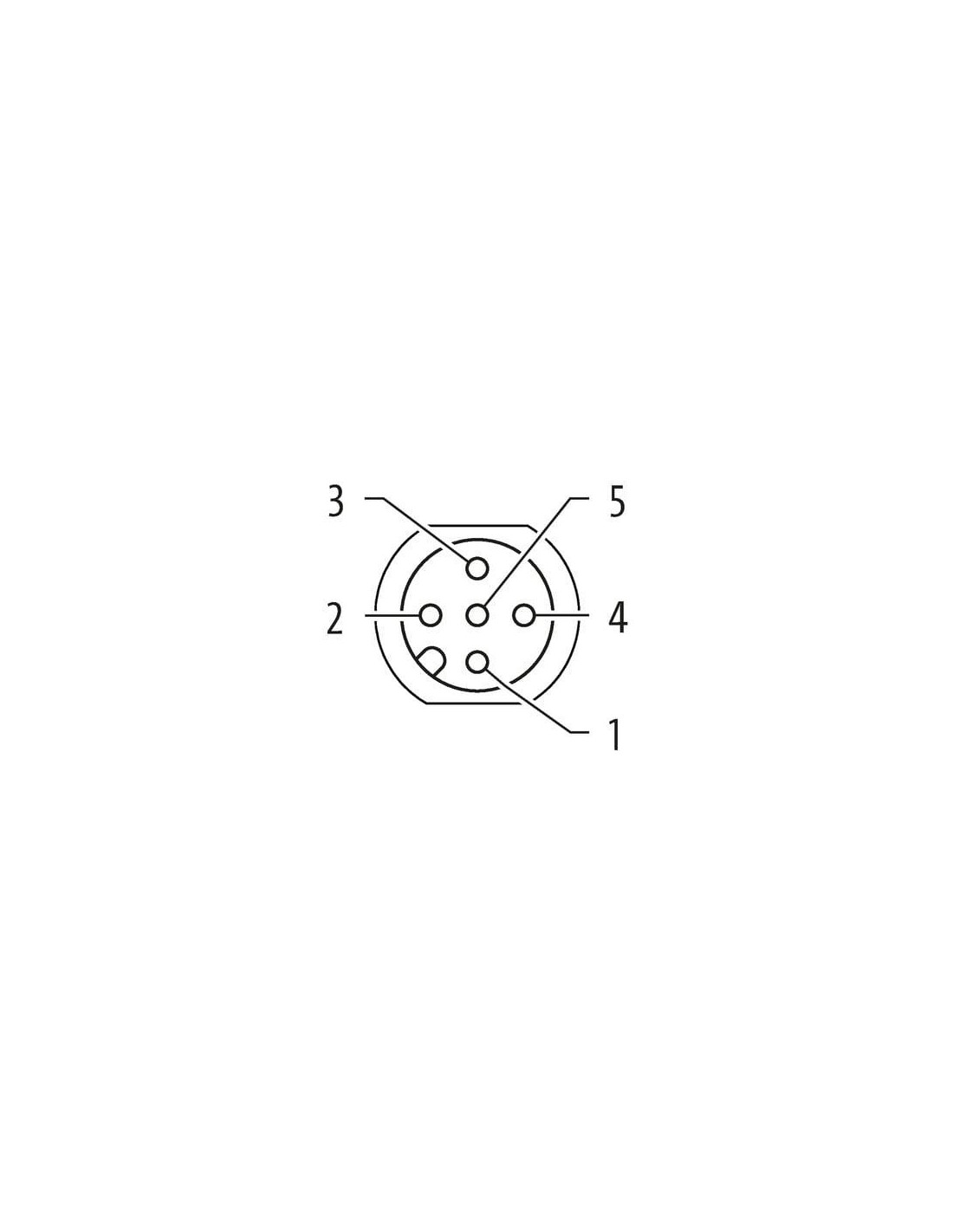

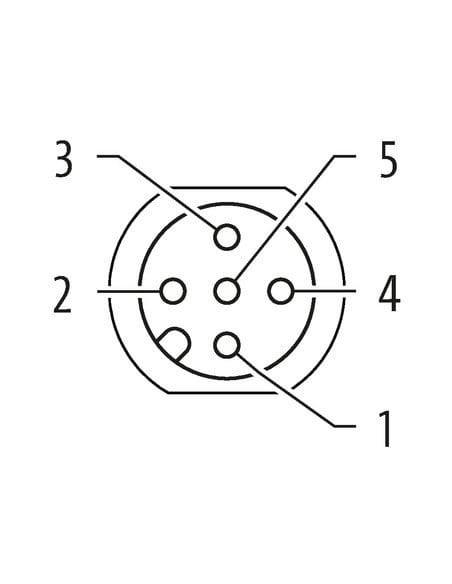

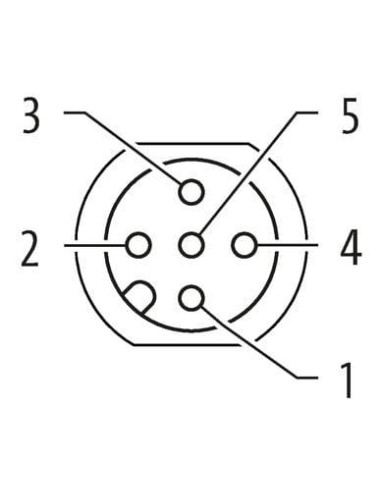

Budowa i schemat podłączenia złącza M12
Złącze panelowe M12 zostało wyposażone w wyraźne oznaczenie pinów oraz standardową kolorystykę przewodów (brązowy, biały, niebieski, czarny, szary), co pozwala na szybkie i bezbłędne podłączenie.

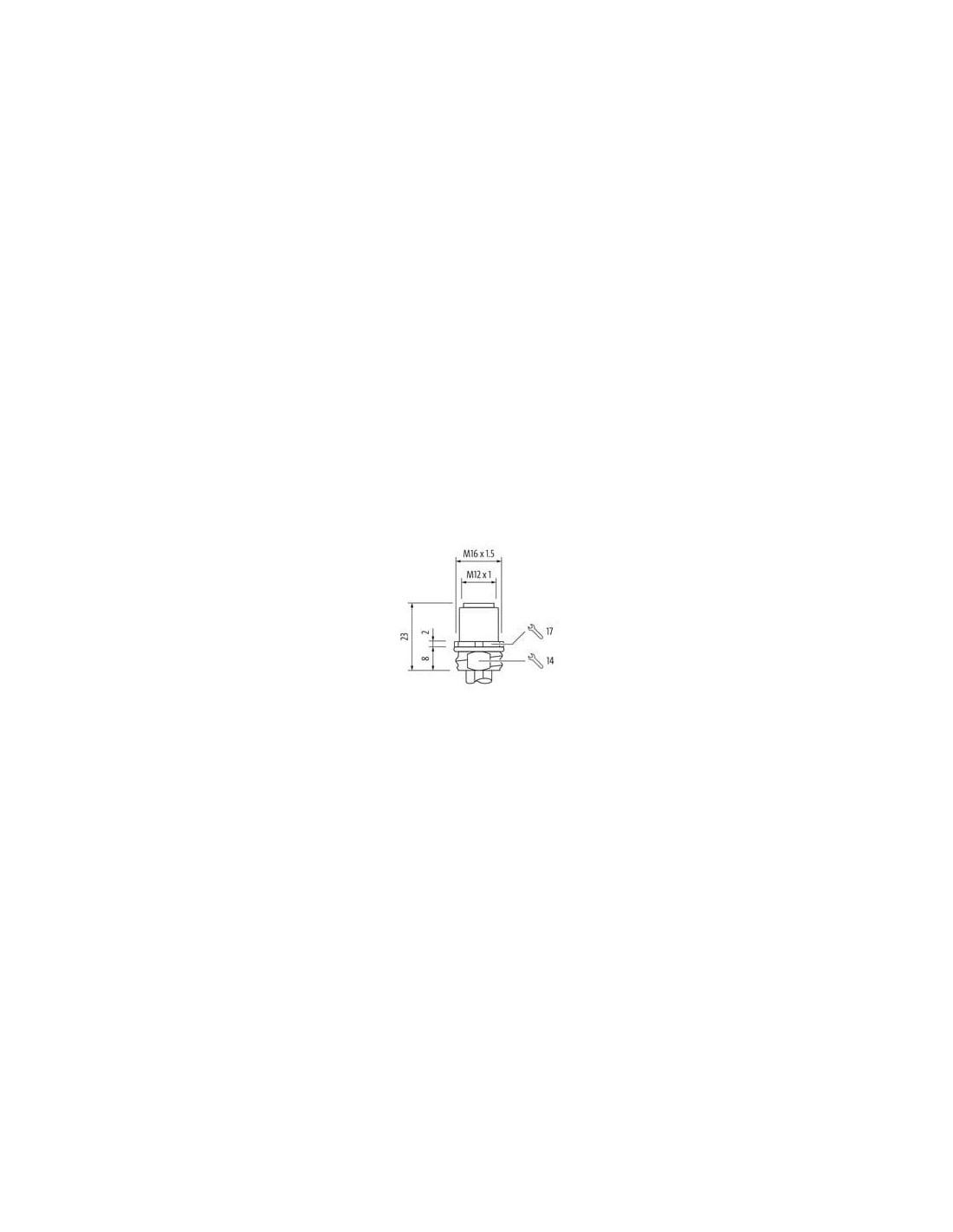

Dzięki intuicyjnej konstrukcji montażowej gwint M16 x 1,5 zapewnia prosty i bezpieczny montaż złącza na panelu.
- Kodowanie A – zapewnia kompatybilność z typowymi systemami przemysłowymi,
- Tuleja uszczelniająca z FKM – dodatkowa ochrona przed wilgocią i pyłem,
- Oznaczenie żył: BN (brązowy), WH (biały), BU (niebieski), BK (czarny), GY (szary) – ułatwione prowadzenie okablowania.
Wytrzymałość i trwałość złącza M12 z przewodem – odporność na warunki przemysłowe
Maksymalna temperatura pracy wynosi do 90°C (przewód), a odporność na oleje, chemikalia i płomień zapewnia wysoką niezawodność nawet w trudnych zastosowaniach.
Złącze spełnia wymagania UL 50E oraz normy NEMA 3, 4 i 6P, co potwierdza jego odporność na czynniki zewnętrzne i mechaniczne obciążenia.
Przykładowe zastosowania obejmują linie produkcyjne, zautomatyzowane stanowiska, szafy sterownicze, urządzenia transportowe, a także instalacje narażone na kontakt z wilgocią, pyłem czy olejami przemysłowymi.
Dlaczego warto wybrać złącze panelowe M12, 5-polowe?
- Bardzo dobra odporność na trudne warunki pracy,
- Szybki i prosty montaż na panelu lub w obudowie urządzeń,
- Zgodność z popularnymi standardami automatyki,
- Bezpieczne i trwałe połączenie elektryczne,
- Elastyczność przewodu oraz szeroki zakres temperatur pracy.
Wybór złącza panelowego M12, żeńskiego, 5-polowego gwarantuje profesjonalne i długotrwałe rozwiązanie dla rozbudowanych instalacji przemysłowych, gdzie pewność i szczelność połączenia mają kluczowe znaczenie.
