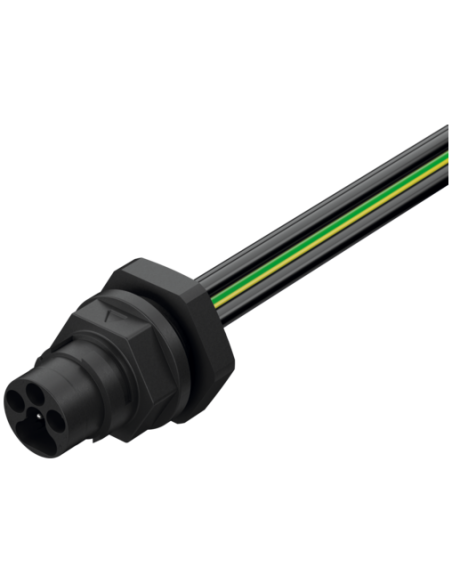

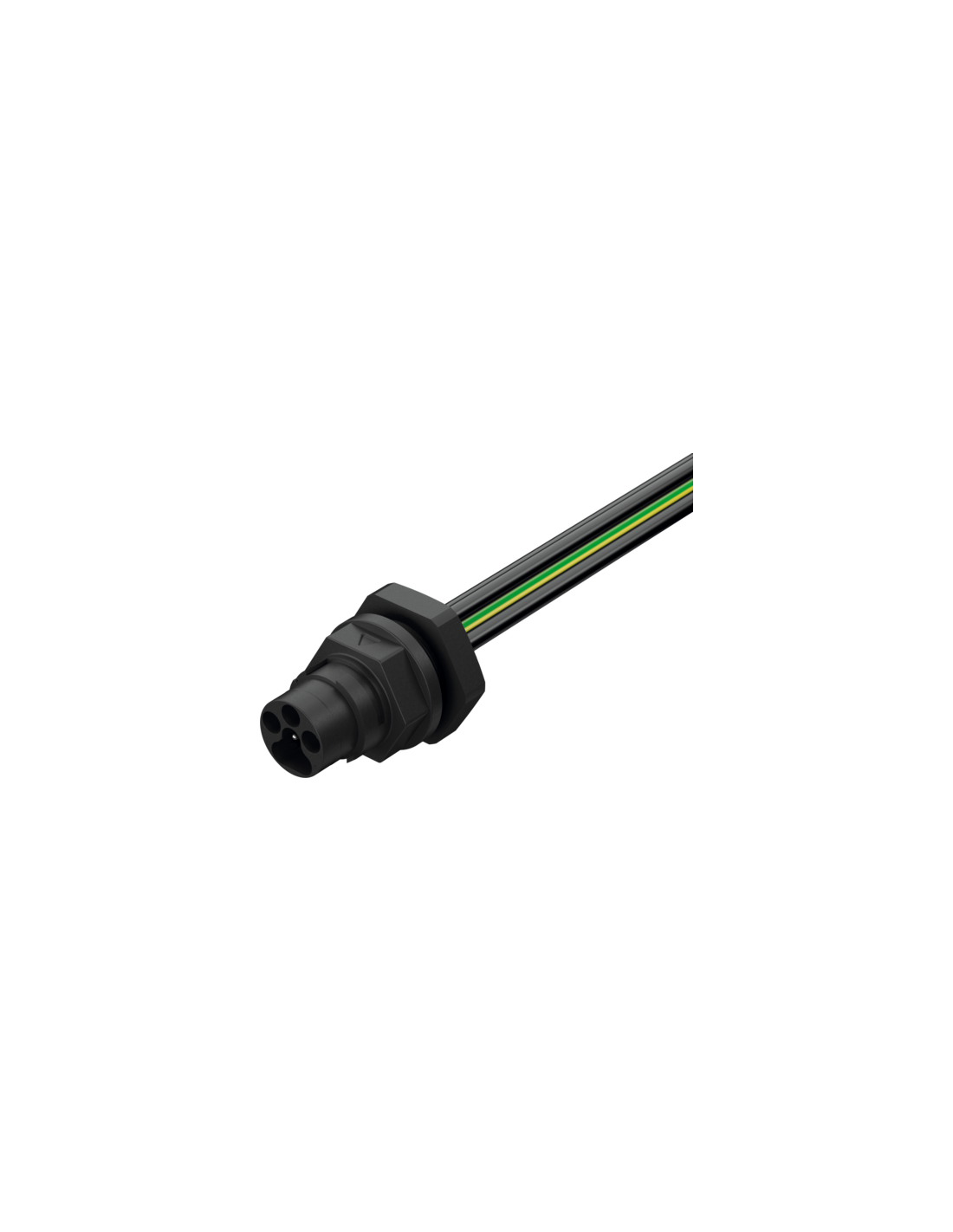

Wtyk z kołnierzem
MQ15, 4-piny
bayonet connector/bayonet lock
z podłączoną skrętką

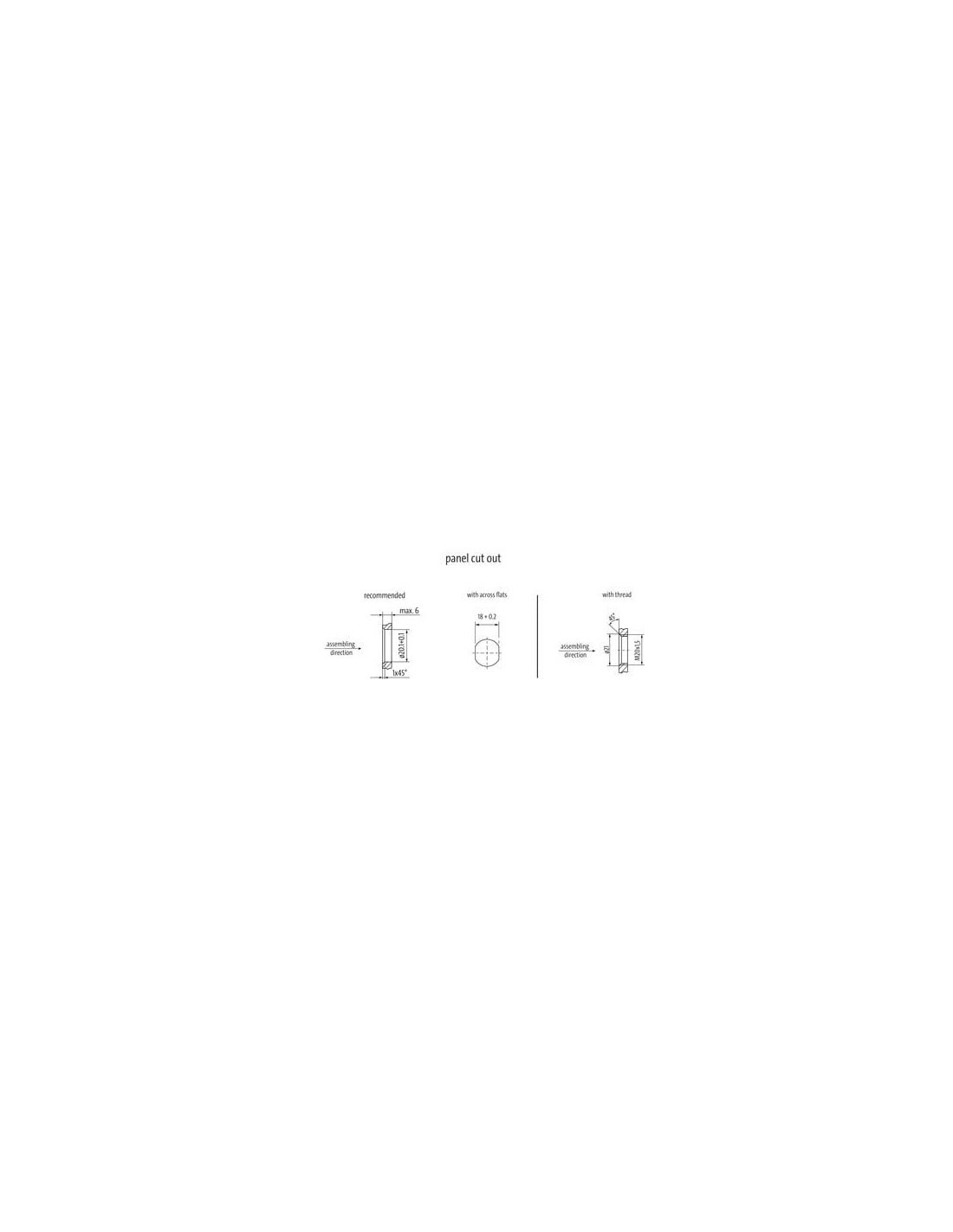

Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

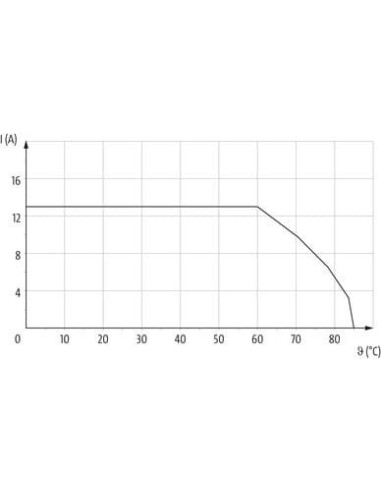

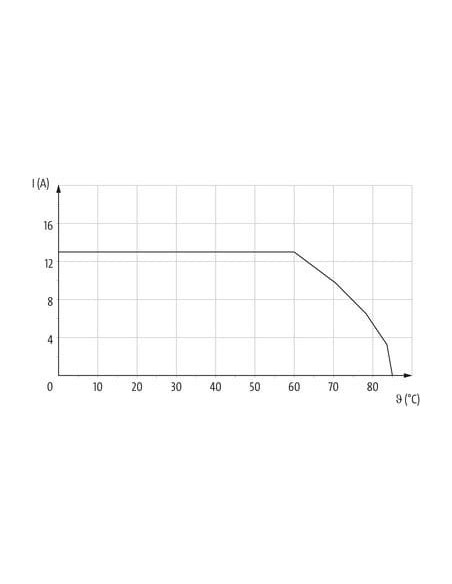

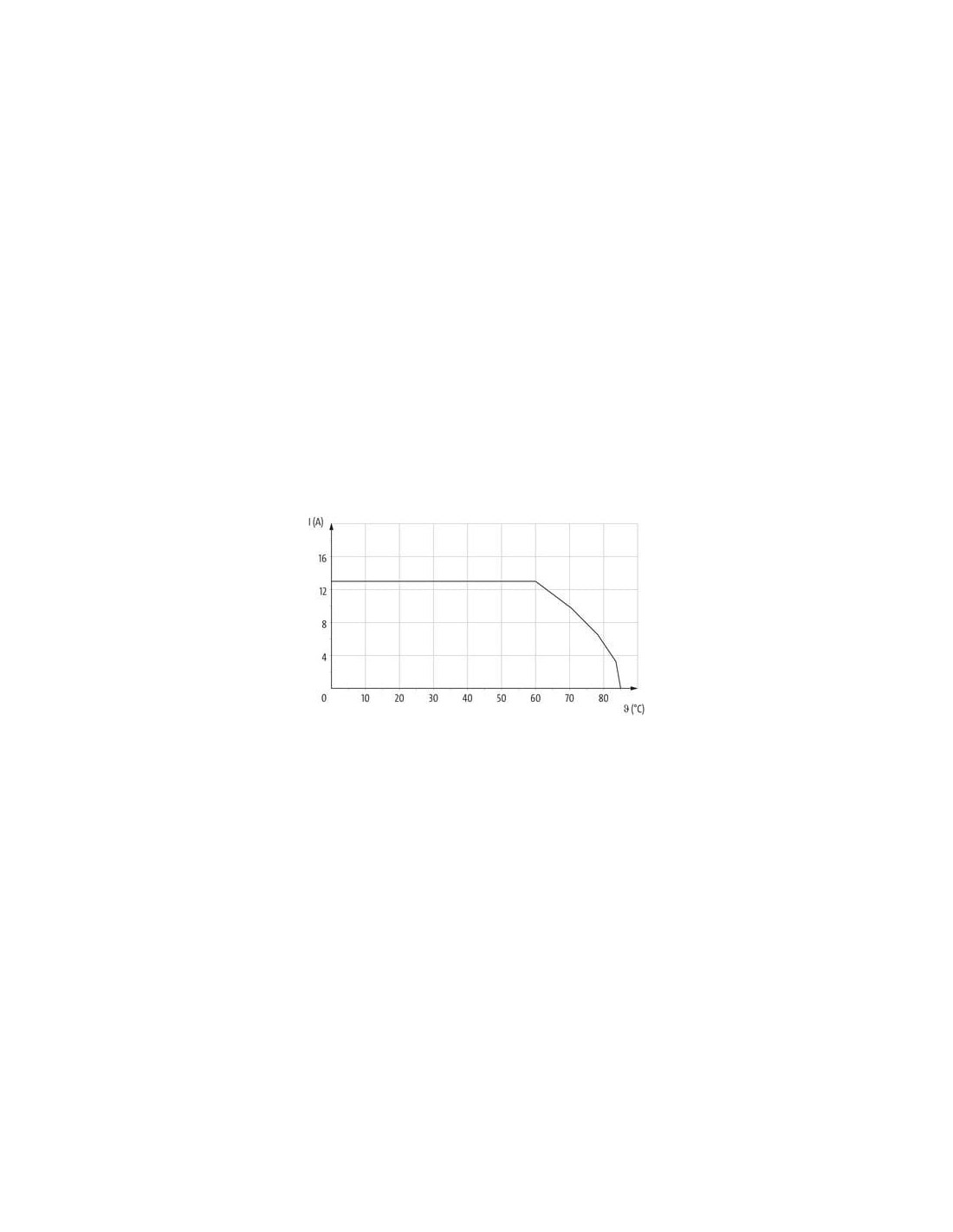

| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |

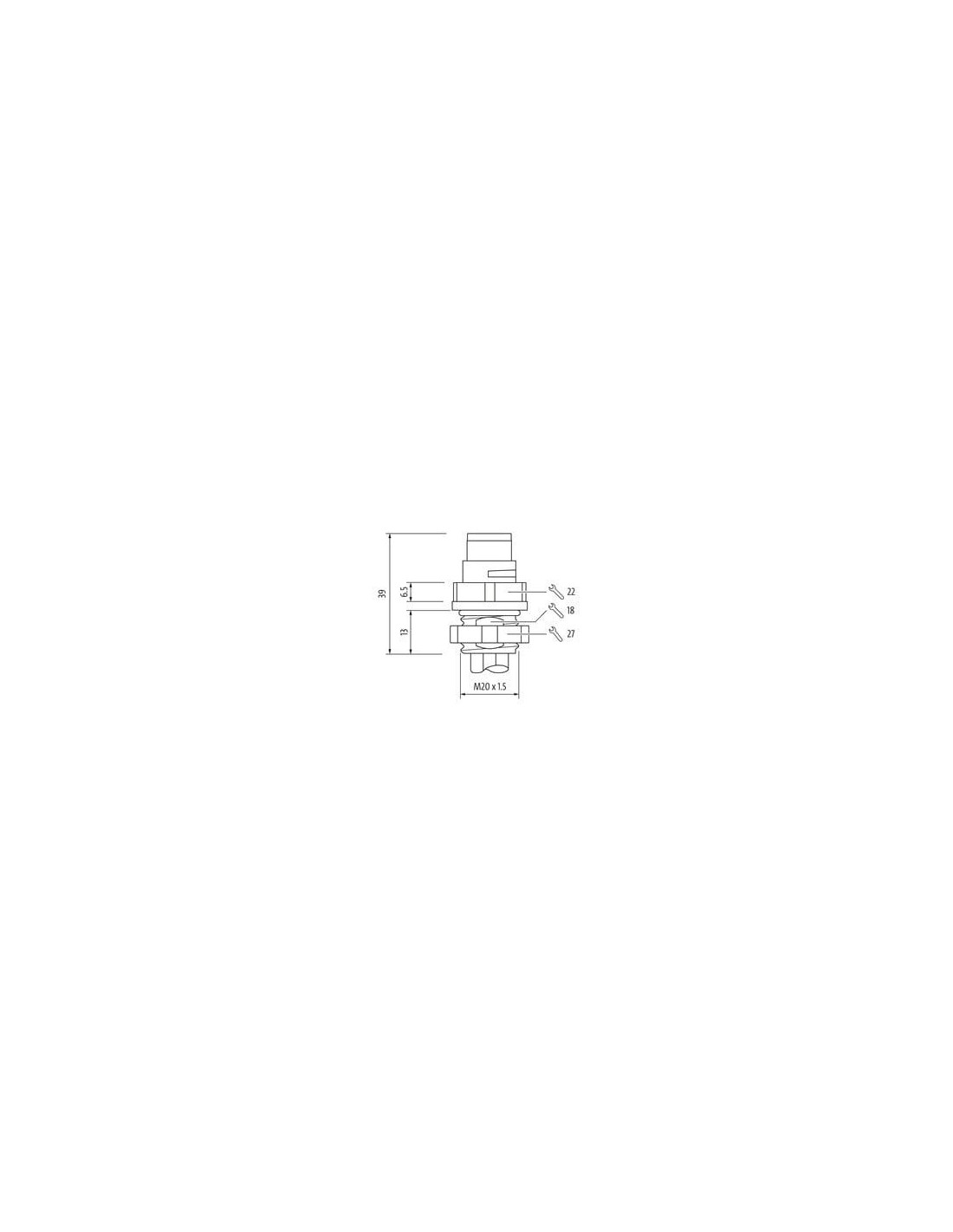

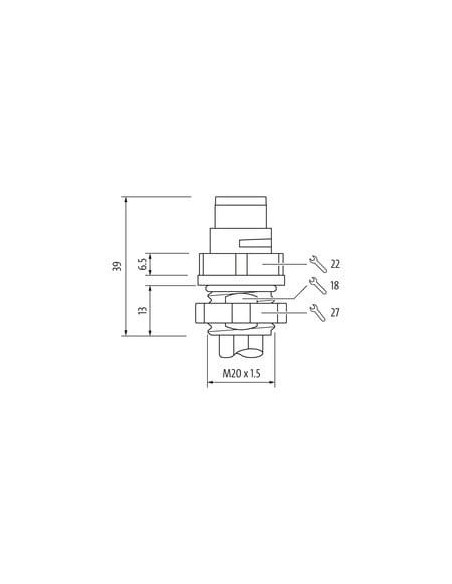

| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

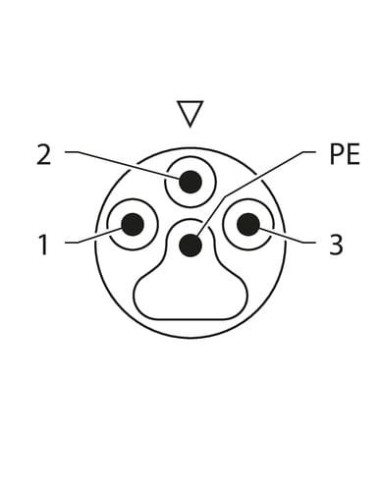

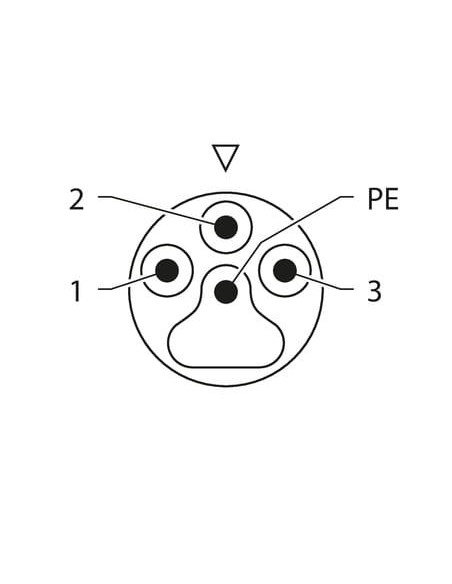

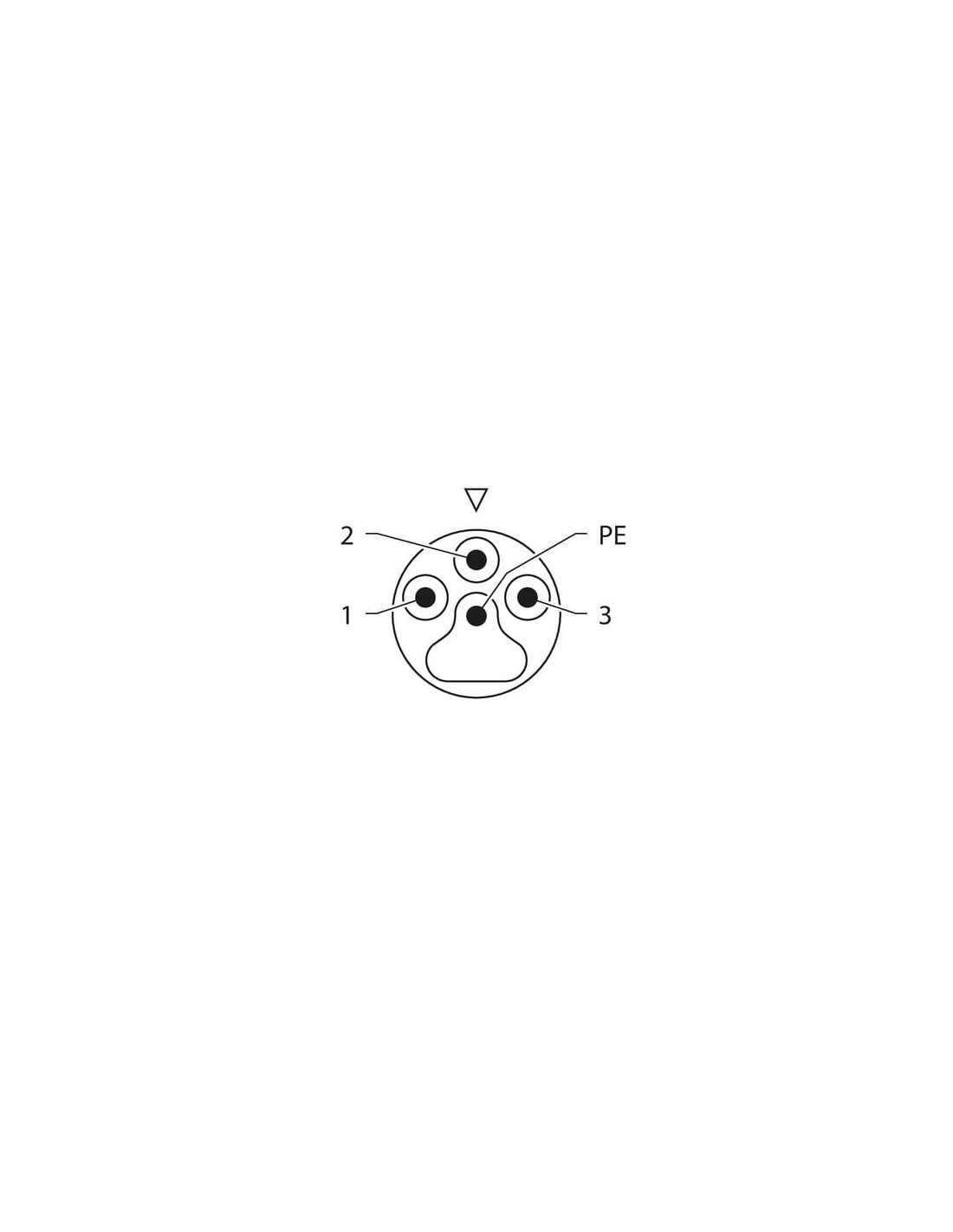

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P91 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Material wire insulation | PE-X |
| Amount wires | 4 |
| Outer diameter insulation | 2,35 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Electrical resistance line constant wire | 13,7 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Rezystancja izolacji | 100 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze bagnetowe MQ15 4-pin z kablem 0,25 m, 600V AC – 7000-P8081-P910025
MQ15 złącze 4-polowe z zamknięciem bagnetowym zostało zaprojektowane z myślą o niezawodnych połączeniach zasilających w wymagających aplikacjach przemysłowych. Dzięki zastosowaniu trwałego materiału PA (poliamid) o wysokiej odporności chemicznej i na oleje, zapewnia bezpieczną eksploatację również w trudniejszych warunkach otoczenia.
Zastosowanie złącza MQ15 – typowe branże i przykłady użycia
Złącze z kołnierzem i przewodem 0,25 m doskonale sprawdzi się w instalacjach maszynowych, liniach produkcyjnych, automatyce przemysłowej oraz szafach sterowniczych jako złącze zasilania silników, systemów napędowych czy rozdzielni zasilania. Może być stosowane zarówno w warunkach stacjonarnych, jak i ruchomych, w środowiskach o wysokich wymaganiach dotyczących pyłoszczelności i odporności na zachlapania.
- Idealne do połączeń zasilania silników trójfazowych oraz urządzeń o dużej mocy.
- Dedykowane do montażu na przednich panelach szaf sterowniczych lub maszyn.
- Możliwość wykorzystania w środowiskach wymagających wysokiej ochrony IP65/IP67.
- Rozwiązanie dedykowane przemysłowi ciężkiemu, produkcji maszyn, automatyce i robotyce.
Najważniejsze cechy i zalety złącza MQ15 Typ 3
Bagnetowy system blokowania zapewnia szybki, prosty i pewny montaż, eliminując ryzyko nieprawidłowego połączenia. Zastosowanie czterech styków o posrebrzanych powierzchniach gwarantuje doskonałe przewodnictwo oraz wysoką niezawodność elektryczną nawet przy dużych obciążeniach (do 13 A na styk; napięcie do 600 V AC).
- Kompatybilność z normą IEC 61076-2-116.
- Wytrzymała konstrukcja odporna na pył i wodę (IP65 / IP67).
- Odpowiedni wybór do aplikacji, w których wymagana jest szybka wymiana przewodu zasilającego lub złącza.
- Izolacja kabli wykonana z PE-X, przewód: skrętka 1,5 mm², 4-żyłowy.
Konstrukcja i bezpieczeństwo instalacji – MQ15 Typ 3
Złącze wyposażone w gwint montażowy M20 x 1.5 oraz kołnierz mocujący umożliwia wygodny montaż na panelu lub obudowie. Przejrzysty układ pinów oraz zastosowanie przewodów o oznaczeniach kolorystycznych (trzy czarne i jeden zielono-żółty PE) pozwala na precyzyjne podłączenie zarówno w wersjach jedno-, jak i trójfazowych.
Produkt spełnia klasę ochrony przed udarami napięciowymi 6 kV i jest odporny na zanieczyszczenia oraz warunki przemysłowe (stopień zanieczyszczenia 3). Szeroki zakres temperatur pracy pozwala na niezawodne zastosowanie zarówno wewnątrz, jak i na zewnątrz budynków.
Wytrzymałość kabli i odporność na czynniki zewnętrzne
Kabel o długości 0,25 m wyposażony jest w izolację wykonaną z PE-X, zapewniającą podwyższoną odporność na płomienie (UL 1581, IEC 60332-2-2) oraz dobre parametry odporności chemicznej i olejoodporności. Kabel przystosowany jest do pracy w szerokim zakresie temperatur oraz w aplikacjach wymagających elastyczności i wielokrotnego wyginania.
Podsumowanie – złącze zasilające MQ15 Typ 3, 7000-P8081-P910025
Bagnetowe złącze 4-pin z kablem do montażu panelowego stanowi solidne, zgodne z międzynarodowymi normami rozwiązanie do przemysłowych aplikacji zasilania. Gwarantuje bezpieczne, szybkie połączenie z ochroną IP65/IP67 oraz odpornością na wymagania stawiane przez nowoczesne systemy automatyki i budowy maszyn.
