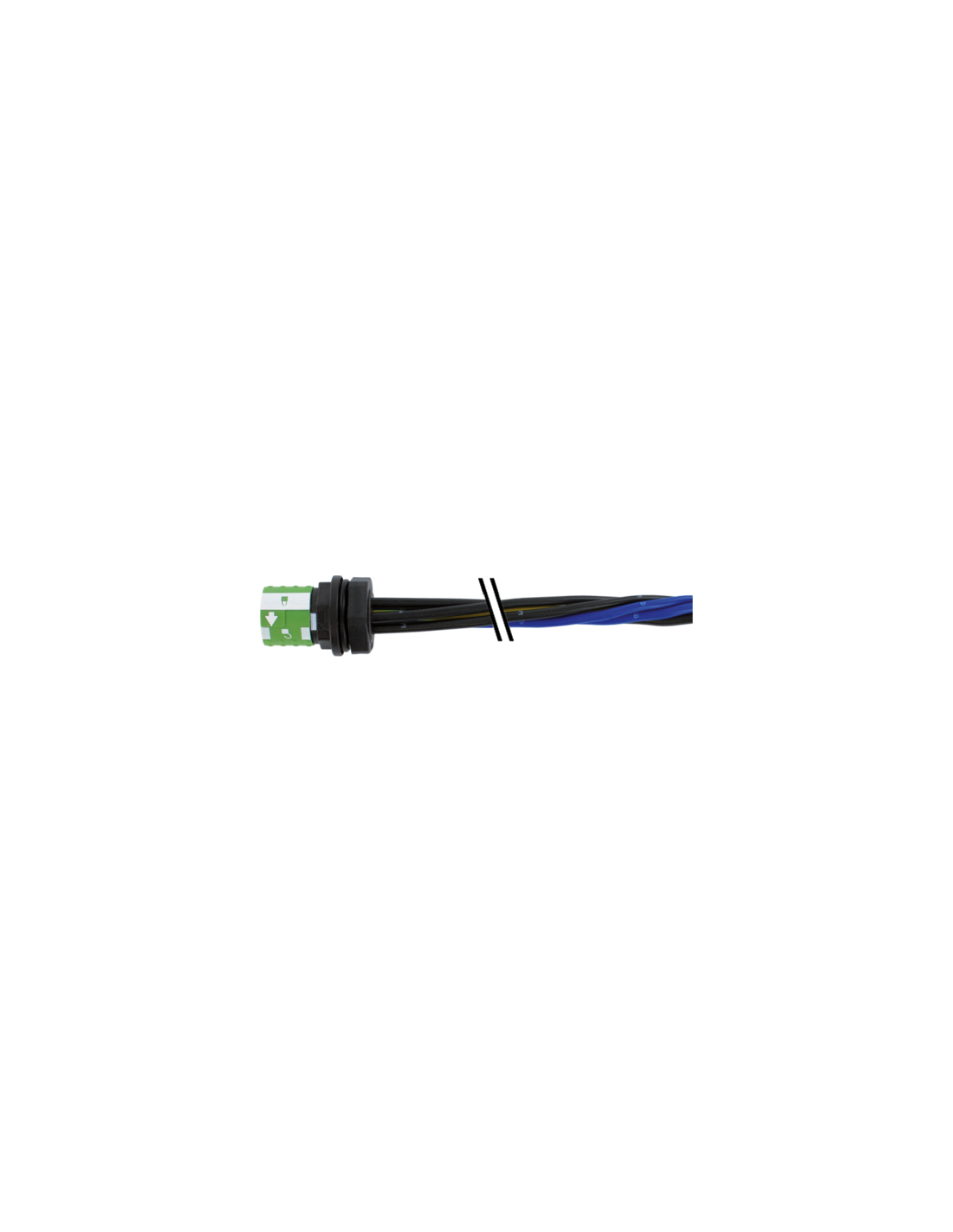

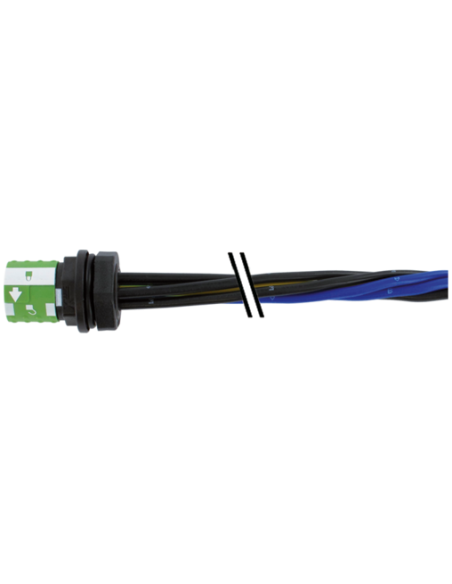

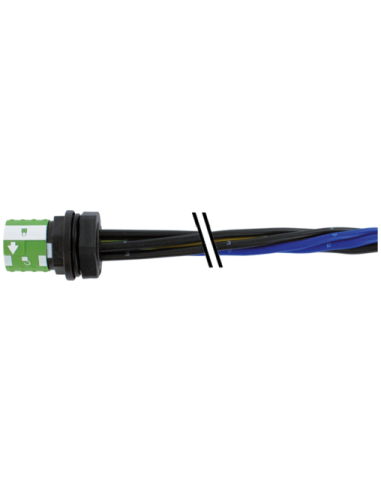

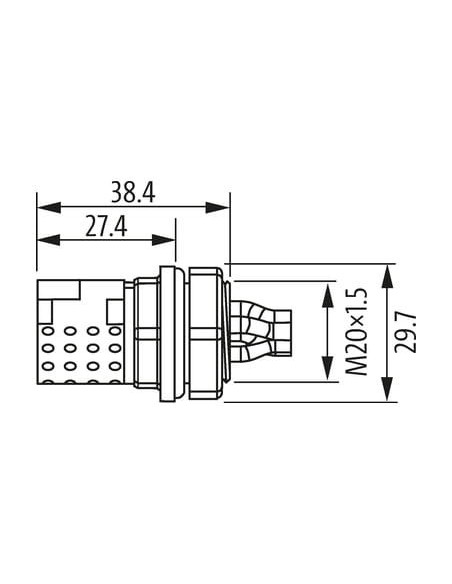

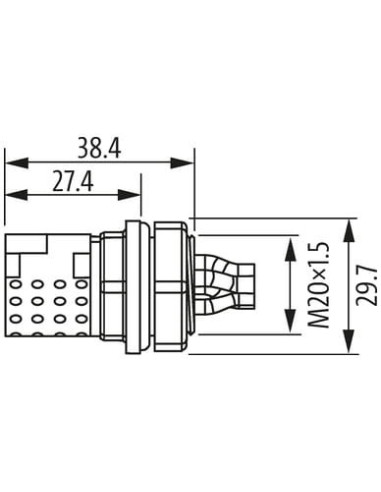

Gniazdo z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
MQ15-X - Gniazdo zasilania żeńskie, montaż przedni 7000-P8191-P800050 – Wytrzymałe i uniwersalne rozwiązanie połączeniowe
Gniazdo zasilania MQ15-X to żeńskie złącze panelowe o wysokiej odporności mechanicznej i chemicznej, zaprojektowane do montażu na przednim panelu. Produkt wyróżnia się solidną konstrukcją, umożliwiającą łatwą integrację nawet w wymagających środowiskach przemysłowych, zapewniając niezawodne zasilanie oraz transmisję sygnałów.
Najważniejsze cechy – Gniazdo zasilania MQ15-X do zabudowy
- 6-pinowa konfiguracja – umożliwia wszechstronne zastosowanie w systemach automatyki przemysłowej, szafach sterowniczych i maszynach.
- Wytrzymała obudowa z mosiądzu niklowanego oraz elementy z trwałych tworzyw sztucznych gwarantują długą żywotność i odporność na działanie olejów oraz substancji chemicznych.
- Podłączony przewód skrętkowy o długości 0,5 m – gotowy do szybkiego montażu, z łatwo oznaczonym układem przewodów.
- Stopień ochrony IP67 – zapewnia całkowitą pyłoszczelność i ochronę przed czasowym zanurzeniem w wodzie (przy poprawnym dokręceniu złącza), co umożliwia instalację w środowiskach o wysokiej wilgotności i dużym zapyleniu.
- Zamknięcie bagnetowe upraszcza proces podłączania i zwiększa bezpieczeństwo połączenia elektrycznego.
- Możliwość pracy w szerokim zakresie temperatur od -40°C do +70°C.
- Przewód o przekroju 2,5 mm², wykonany z cynowanej miedzi, zapewnia niezawodne prowadzenie zarówno zasilania, jak i sygnałów.
Zastosowanie gniazda zasilania MQ15-X
Gniazdo zasilania panelowe MQ15-X to rozwiązanie dedykowane do połączeń zasilających i sygnałowych w obszarach, gdzie kluczowa jest odporność mechaniczna oraz szybki montaż i demontaż. Idealnie sprawdzi się w:
- maszynach przemysłowych, liniach produkcyjnych oraz automatycznych modułach technologicznych,
- szafach sterowniczych, węzłach dystrybucji zasilania i sterowania,
- zastosowaniach zewnętrznych dzięki odporności na wilgoć i czynniki pogodowe,
- instalacjach wymagających częstego serwisowania lub wymiany przewodów.
Budowa i układ styków – czytelność połączeń MQ15-X

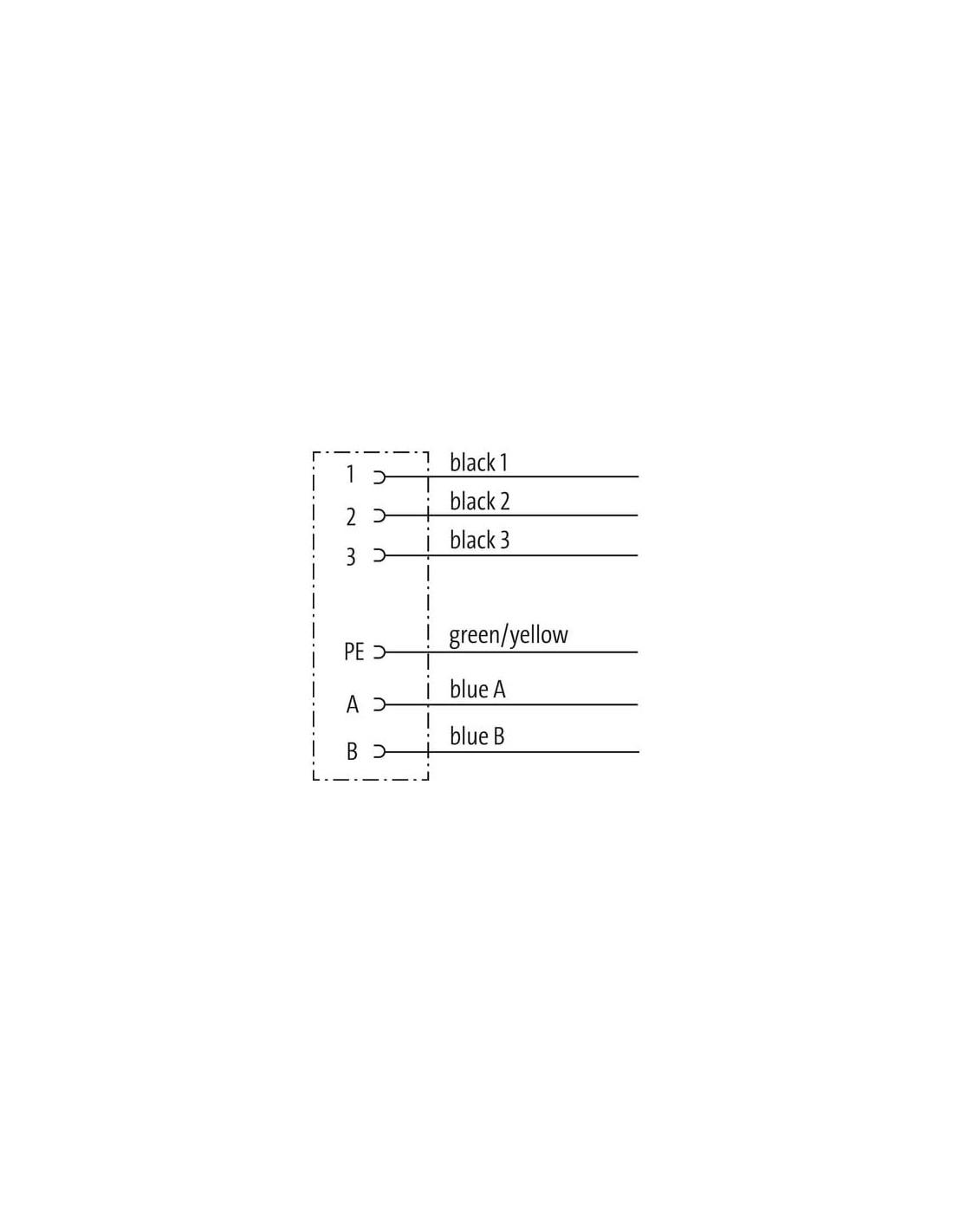

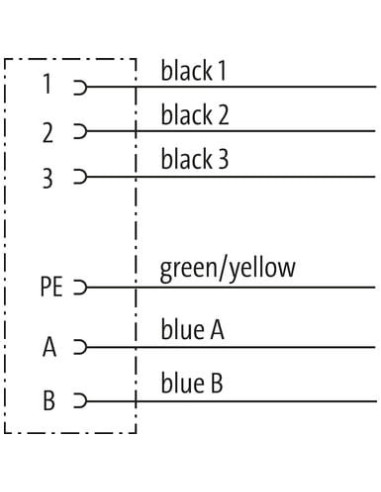

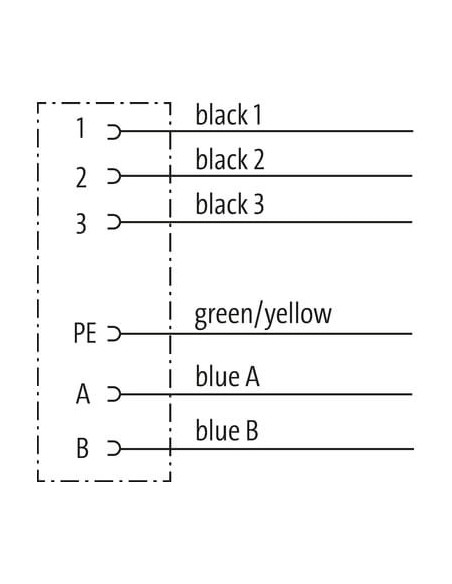

Unikalny układ 6 pinów (trzy przewody zasilające, przewód ochronny PE, dwa przewody niebieskie sygnałowe) zapewnia łatwość identyfikacji sygnałów oraz podnosi bezpieczeństwo użytkowania. Obrazowe schematy pinów oraz wyraźne kolory przewodów ułatwiają montaż nawet w warunkach utrudnionego dostępu.
Wytrzymałość i bezpieczeństwo – zalety gniazda MQ15-X
- Cykle wtykowe minimum 500 – gwarantują długotrwałą niezawodność nawet przy intensywnej eksploatacji.
- Powłoka styku posrebrzana – chroni przed utlenianiem, zapewniając niskie opory kontaktowe przez cały okres użytkowania.
- Spełnia normy UL 50E oraz wymagania dotyczące odporności na płomień i chemikalia.
- Maksymalne napięcie robocze na styku zasilania: 600 V, prąd do 16 A.
Typowe zastosowania gniazda panelowego MQ15-X
Gniazdo MQ15-X znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, systemach energetycznych, maszynach specjalnych, a także w przemyśle spożywczym, chemicznym i motoryzacyjnym. Dzięki przemyślanej konstrukcji i wysokiej jakości materiałom, jest rekomendowane do miejsc wymagających częstych podłączeń i bezawaryjnej eksploatacji przez długi czas.
