Dostępny
Ethernet CAT6A
Gniazdo z kołnierzem

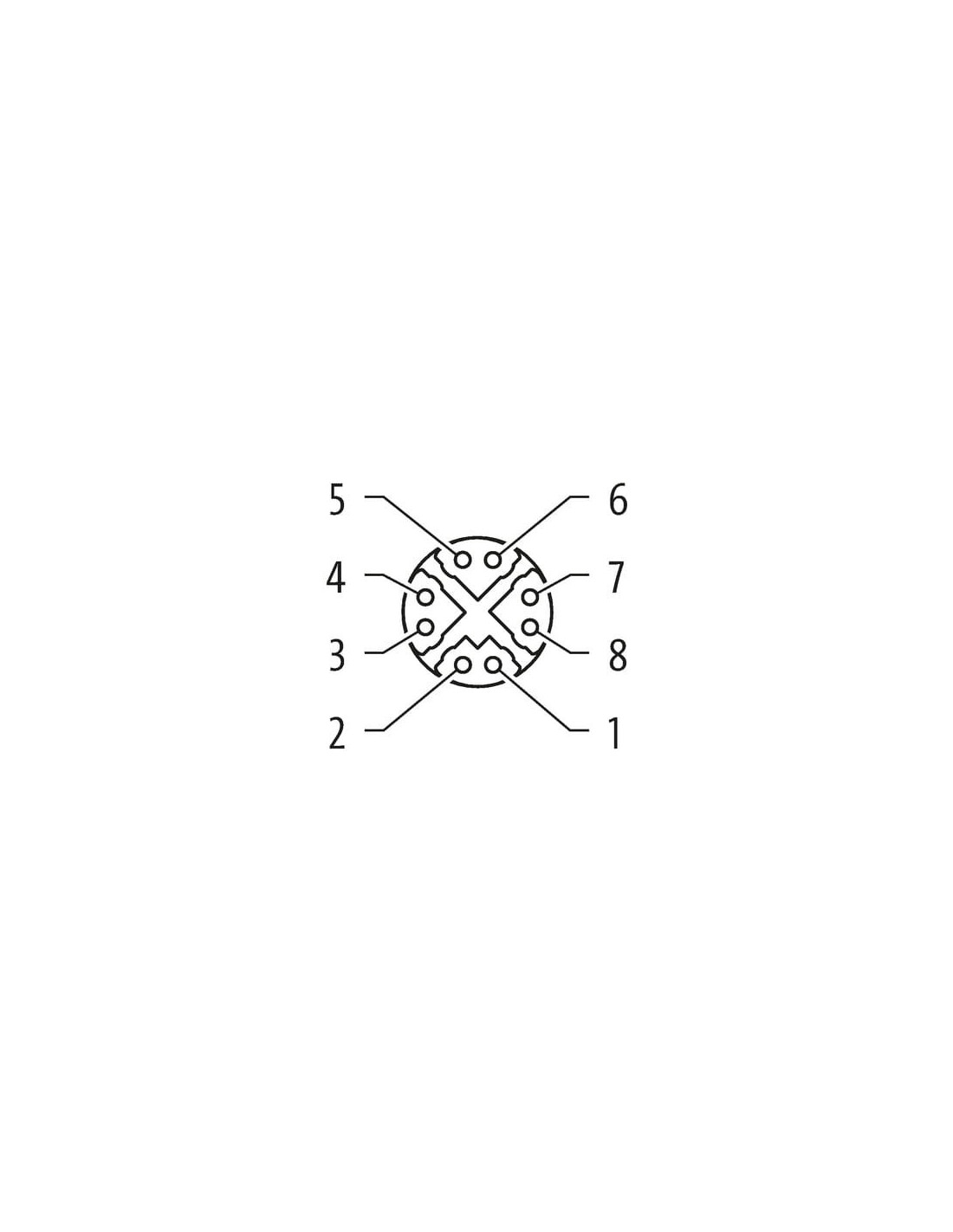

M12, 8-piny
Kodowanie X

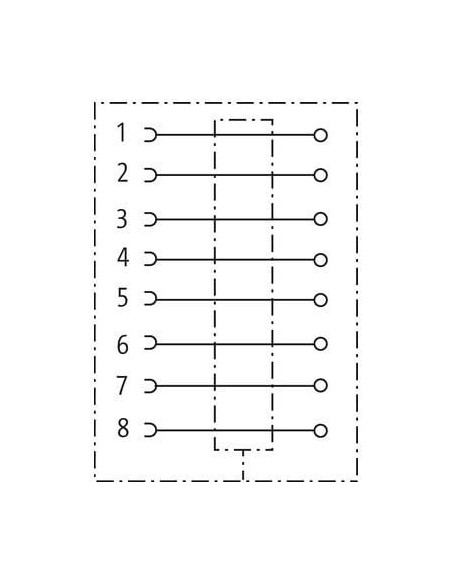

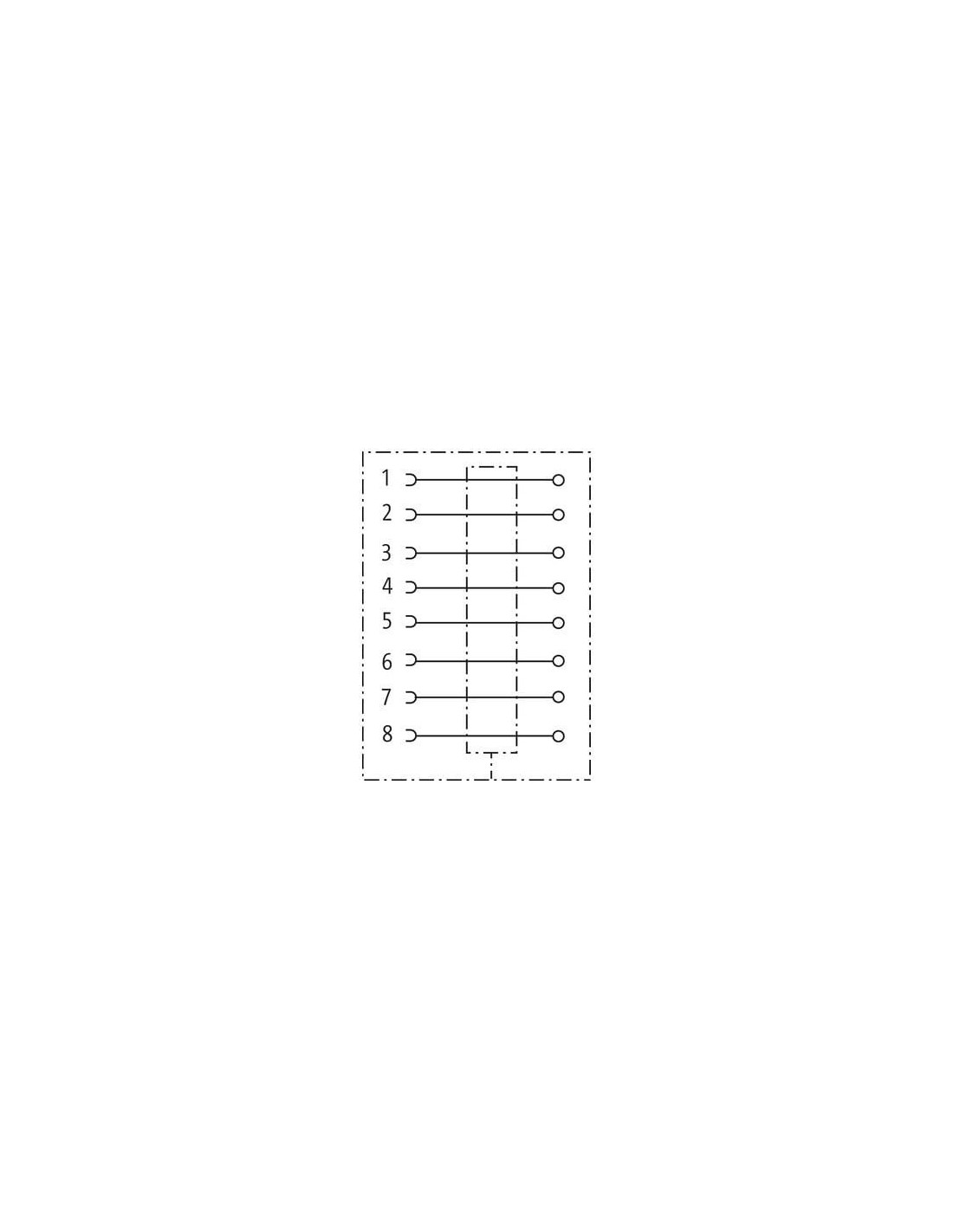

ekranowany
Przyłącze lutowane
Montaż na tylnym panelu
| Family construction form | M12 |
| Kodowanie | X |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10000 MBit/s |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

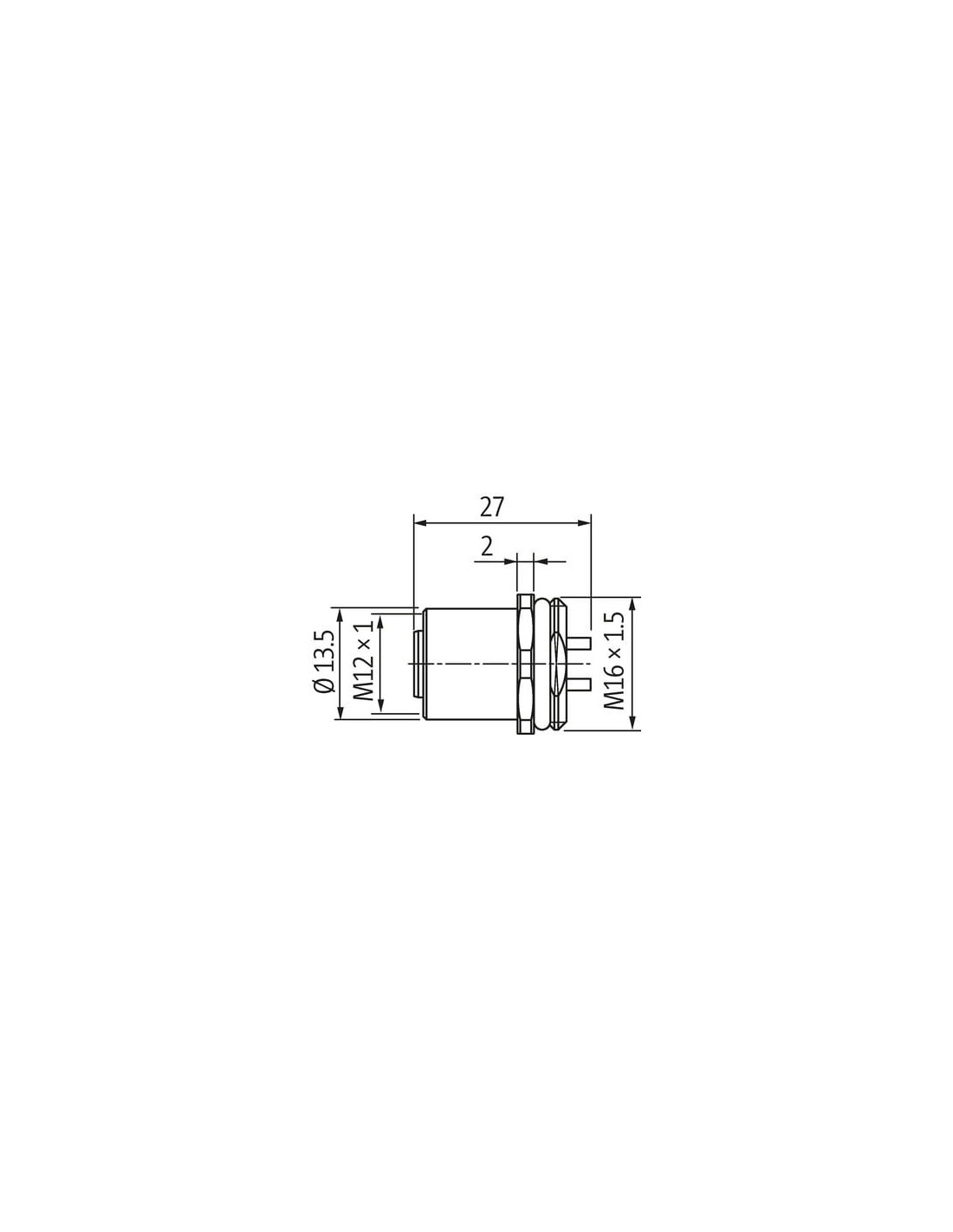

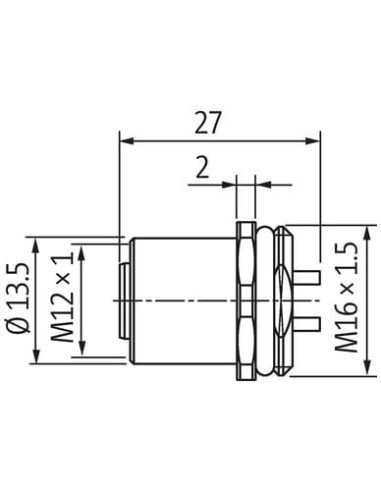

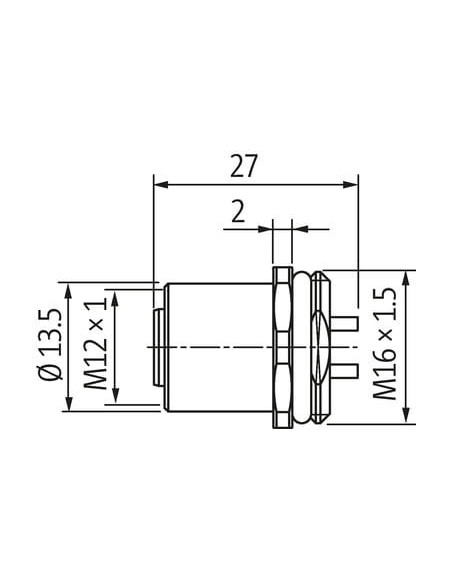

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

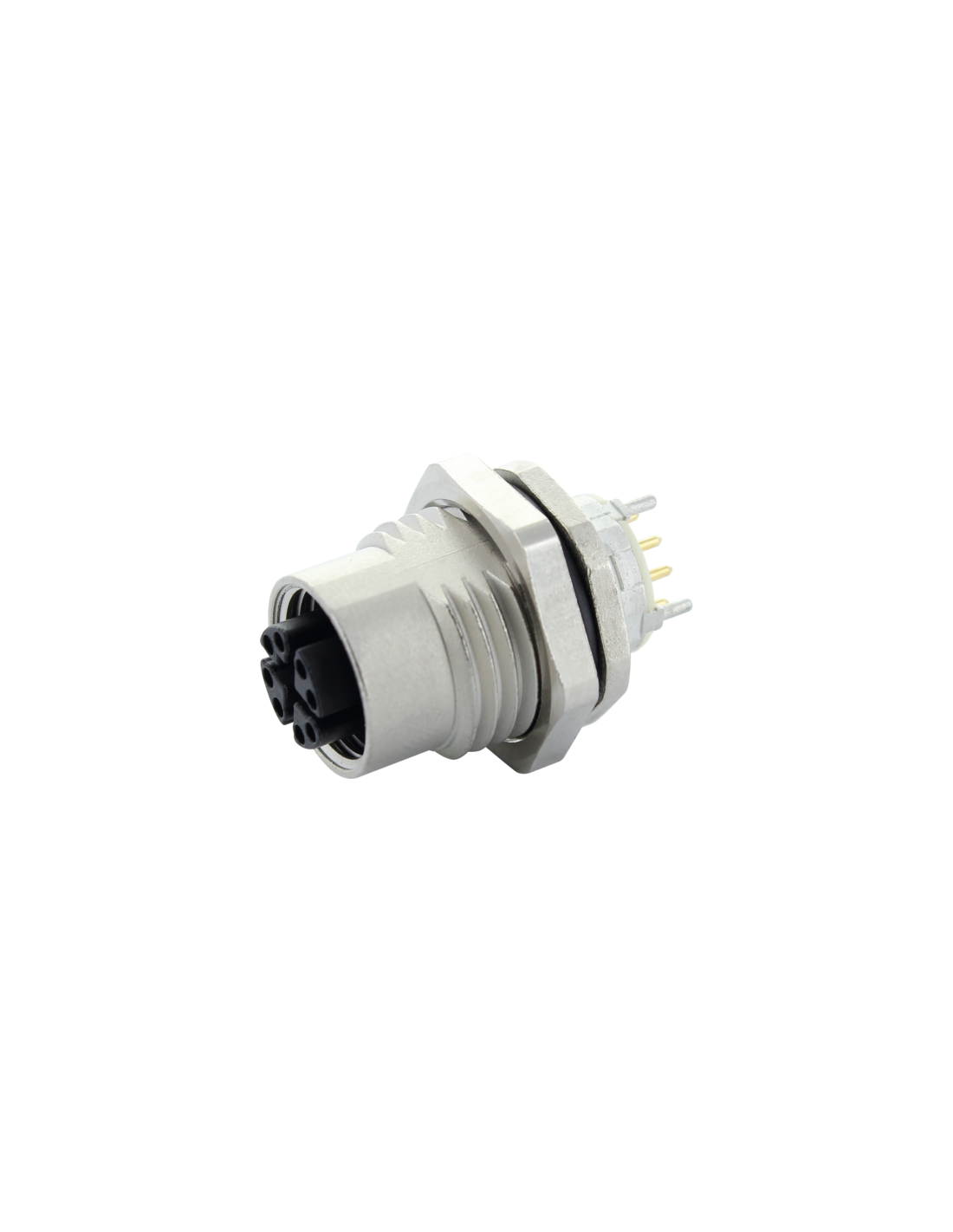

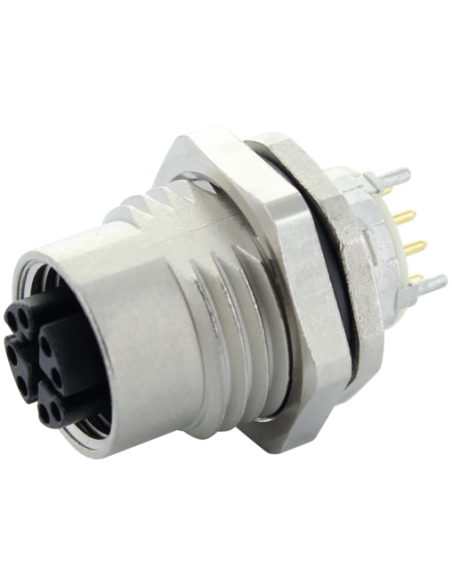

Gniazdo żeńskie M12 X-kodowane – zaawansowane złącze Ethernet CAT6A
Gniazdo żeńskie M12 kodowane X o kodzie produktu 7000-21161-0000000 jest wysokiej klasy złączem przeznaczonym do zastosowań przemysłowych, gdzie niezawodność i wydajność transmisji danych mają kluczowe znaczenie. Produkt spełnia wymagania kategorii Ethernet CAT6A, umożliwiając realizację połączeń sieciowych z przepustowością do 10 Gb/s.
Charakterystyka złącza M12 X-kodowanego
Gniazdo z kołnierzem w standardzie M12 to sprawdzony wybór do automatyki przemysłowej, maszyn, urządzeń oraz infrastruktury sieciowej wymagającej podwyższonej odporności na czynniki środowiskowe i zakłócenia elektromagnetyczne.

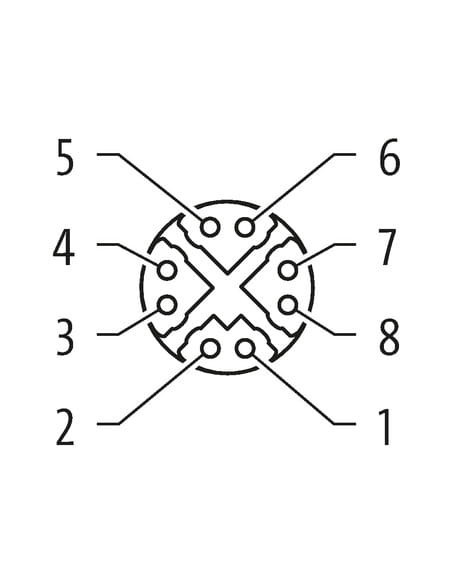

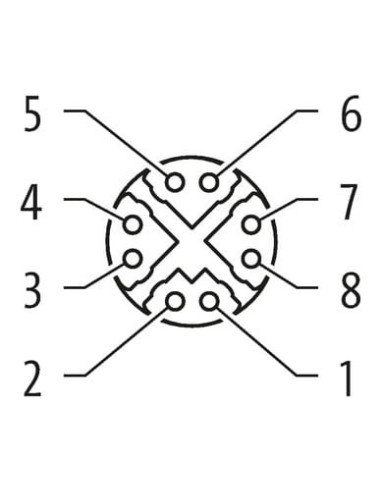

- 8-pinowe złącze o kodowaniu X do profesjonalnych rozwiązań Ethernet

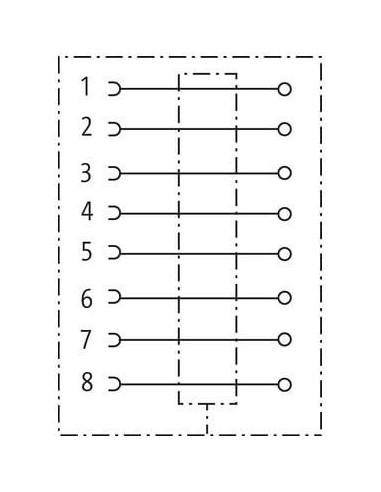

- Ekranowana konstrukcja gwarantująca wysoką odporność na zakłócenia EMI
- Montaż na tylnym panelu – idealne rozwiązanie do szaf sterowniczych i pulpitów operatorskich
- Przyłącze lutowane umożliwia solidne i trwałe połączenie z płytą PCB
- Stopień ochrony IP67 zapewnia odporność na pył oraz zanurzenie w wodzie
- Obudowa z mosiądzu pokrytego niklem podwyższa odporność na korozję
- Przystosowane do temperatur pracy od -40°C do 85°C
Możliwości zastosowania gniazda M12 X-kodowanego
Złącze M12 X-kodowane dedykowane jest do nowoczesnych sieci przemysłowych. Ze względu na konstrukcję odporną na wstrząsy i warunki przemysłowe, sprawdza się w środowiskach o dużym zapyleniu, wilgoci czy drganiach.
Typowe zastosowania obejmują:
- Infrastruktura Ethernet przemysłowy
- Maszyny i linie produkcyjne wymagające szybkiej transmisji danych
- Systemy automatyki oraz sieci sterowania
- Urządzenia wymagające wysokiej niezawodności i szczelności połączeń
Korzyści ze stosowania złącza M12 X-kodowanego
Wybór gniazda w standardzie M12 kodowanego X to gwarancja zachowania najwyższych standardów kompatybilności oraz niezawodności transmisji sygnałów ethernetowych klasy CAT6A.
- Stabilność połączeń – zapobiega przypadkowemu rozłączeniu przy wibracjach
- Łatwy montaż na tylnym panelu – szybka integracja z obudową urządzenia
- Wysoki poziom ochrony środowiskowej (IP67)
- Uniwersalne rozwiązanie do nowoczesnych systemów automatyki
Montaż i bezpieczeństwo użytkowania
Solidna mechanika złącza oraz zabezpieczenie przeciwwstrząsowe pozwalają na bezpieczne i trwałe użytkowanie nawet przy wysokich wymaganiach środowiskowych. Montaż odbywa się poprzez włożenie i przykręcenie wg standardu M12 x 1.
Uwaga: Należy chronić złącza przed nadmiernymi obciążeniami mechanicznymi oraz stosować odpowiednie promienie gięcia przewodów w celu zachowania klasy ochrony IP.
