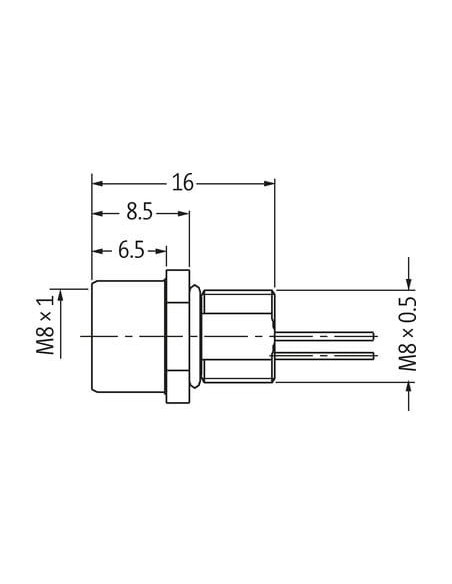

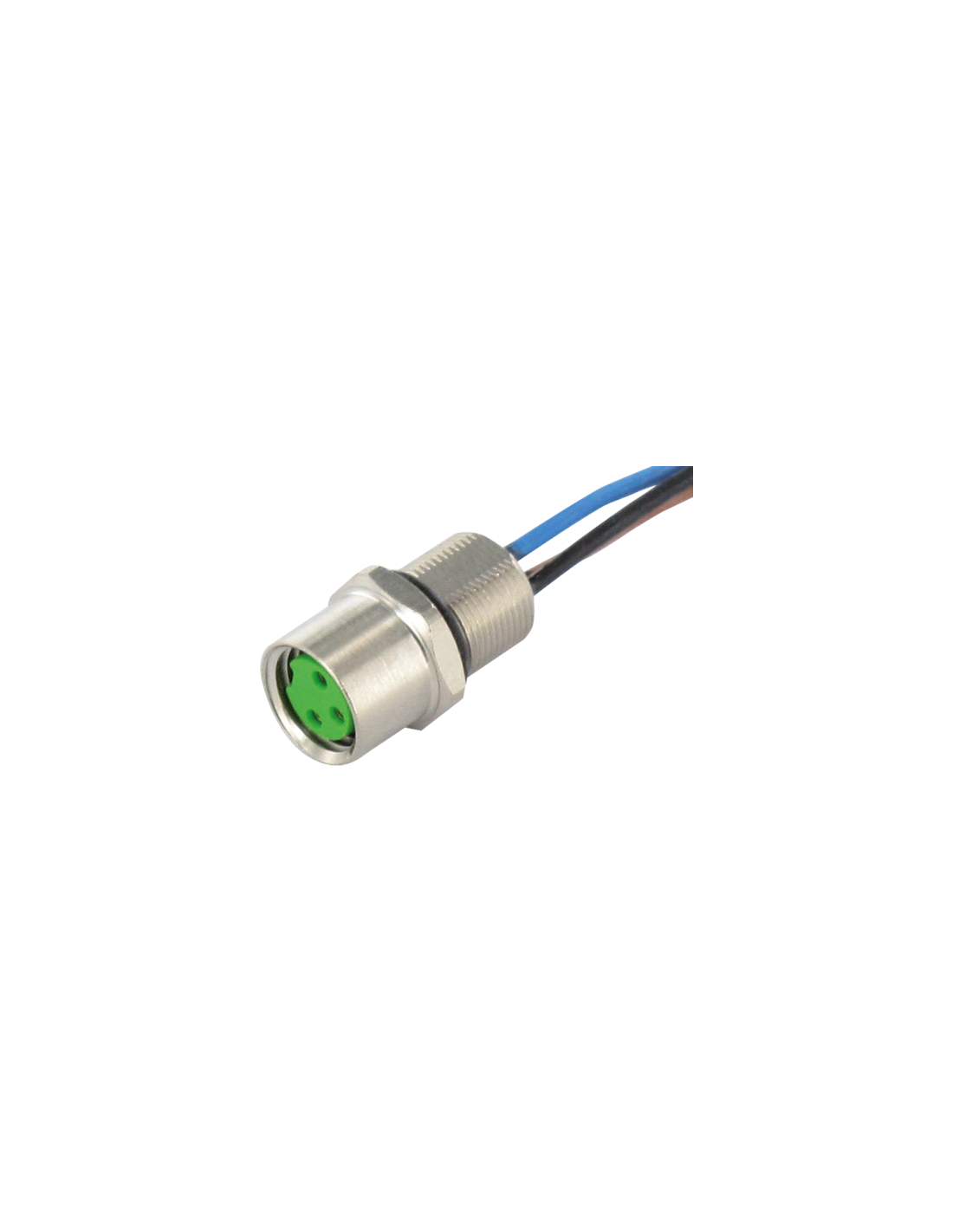

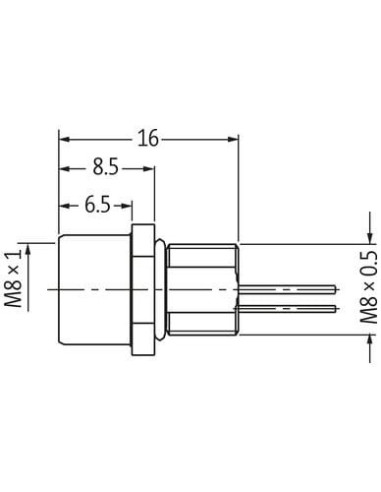

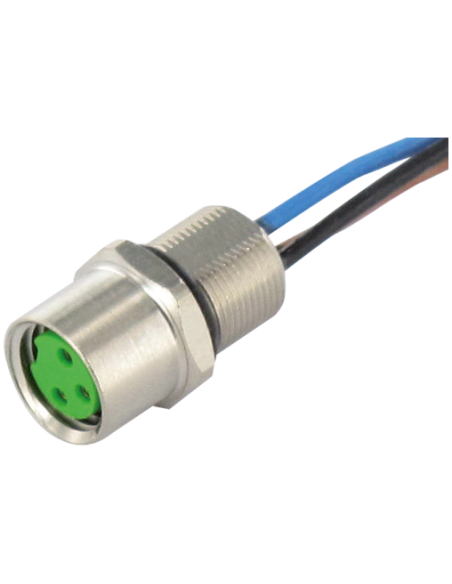

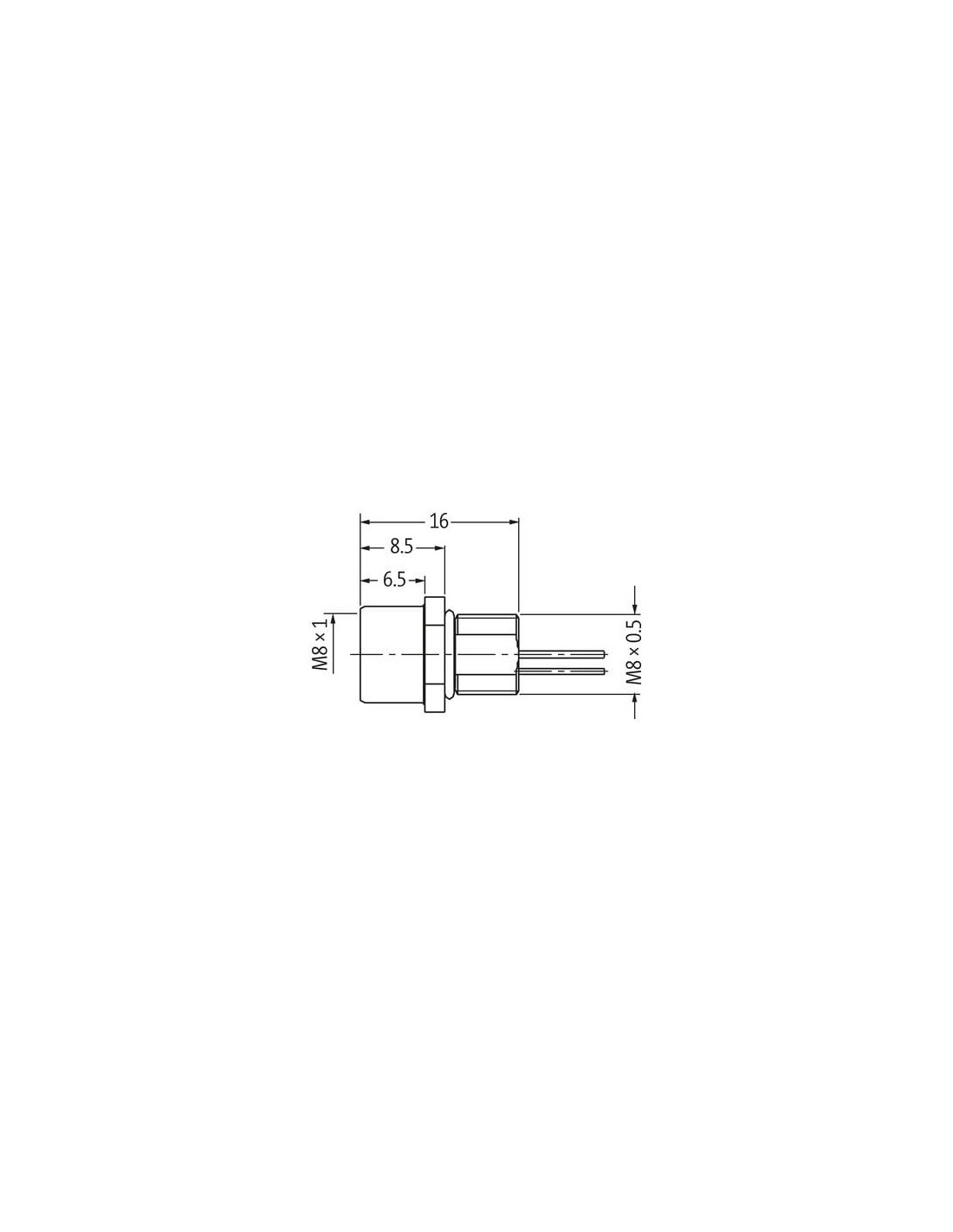

Gniazdo z kołnierzem
M8, 3-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW10 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 970 |
Structure | Cable
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
Złącze panelowe M8 żeńskie 3-polowe z kablem 0,5 m – solidne połączenie dla przemysłu i automatyki
Złącze panelowe M8 żeńskie 3-polowe o długości kabla 0,5 m to komponent idealny do profesjonalnych instalacji przemysłowych, w których kluczowe są niezawodność, bezpieczeństwo oraz szybki montaż. Dzięki kompaktowym wymiarom i wysokiej klasie szczelności, złącze sprawdza się w wymagających warunkach środowiskowych.
Zastosowanie złącza M8 w automatyce i przemyśle
Złącze M8 jest szeroko stosowane w systemach automatyki, robotyki, układach czujników i siłowników, a także w urządzeniach sterujących i systemach pomiarowych. Montaż na panelu umożliwia stabilne i trwałe połączenie z urządzeniami, maszynami lub szafami sterowniczymi.
- Integracja z czujnikami indukcyjnymi i pojemnościowymi
- Podłączenie siłowników pneumatycznych i elektrycznych
- Stosowanie w układach pomiarowych oraz sterujących
- Przystosowane do pracy w środowiskach przemysłowych o wysokim zapyleniu i wilgotności
Zalety i cechy wyróżniające panelowe złącze M8 żeńskie 3-pin
Złącze charakteryzuje się wytrzymałą metalową obudową pokrytą niklowaną powłoką, co zapewnia odporność na korozję oraz uszkodzenia mechaniczne. Pozłacane styki gwarantują wysoką jakość przesyłanego sygnału oraz długą żywotność połączenia. Klasa szczelności IP67 umożliwia eksploatację złącza nawet w trudnych warunkach przemysłowych.
- Wysoka odporność na wodę i pył – ochrona IP67
- Trwałe styki z pozłacanymi powłokami – stabilność połączenia
- Prosty montaż na panelu – gwint M8 x 1
- Kodowanie A – eliminacja pomyłek przy łączeniu z przewodami
- Kabel o długości 0,5 m – łatwość instalacji i podłączenia
- Przystosowane do pracy z napięciem do 60 V DC oraz prądem do 4 A
Parametry elektryczne i mechaniczne panelowego gniazda M8
Złącze przystosowane jest do maksymalnego napięcia roboczego 60 V DC oraz prądu do 4 A na styk. Dzięki zastosowaniu wysokiej jakości materiałów oraz solidnej konstrukcji, połączenie gwarantuje pewność transmisji sygnałów i zasilania nawet w warunkach znacznych obciążeń mechanicznych i elektrycznych.
Wytrzymałość temperaturowa urządzenia oraz kabla umożliwia montaż w szerokim zakresie temperatur, co jest istotne w aplikacjach przemysłowych. Zastosowana izolacja PP i przewody o przekroju 0,25 mm² zapewniają niezawodność przy długotrwałej eksploatacji.
Podłączenie i schemat połączeń złącza M8 – czytelność i prostota instalacji
Złącze wyposażone jest w trzy standardowe przewody: brązowy (BN), niebieski (BU) i czarny (BK) – co usprawnia integrację z popularnymi systemami automatyki przemysłowej. Oznaczenia pinów pozwalają na sprawne i prawidłowe wykonanie połączeń.
- Pin 1 – BN (brązowy)
- Pin 3 – BU (niebieski)
- Pin 4 – BK (czarny)
Złącze panelowe M8 – niezawodność, bezpieczeństwo i szybka instalacja
Produkt jest zgodny z międzynarodowym standardem DIN EN 61076-2-104 (M8) oraz posiada stosowne certyfikaty jakości. Dzięki standardowemu gwintowi i kompaktowym wymiarom, złącze pasuje do szerokiej gamy przemysłowych systemów połączeniowych.
Stosowanie panelowego złącza M8 umożliwia realizację estetycznych i trwałych połączeń przewodowych zarówno w nowych aplikacjach, jak i w modernizacjach istniejących instalacji automatyki.
