Dostępny
Ethernet CAT6A
M12, 8-piny
Kodowanie X
ekranowany
Przyłącze lutowane
Montaż na przednim panelu
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10000 MBit/s |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

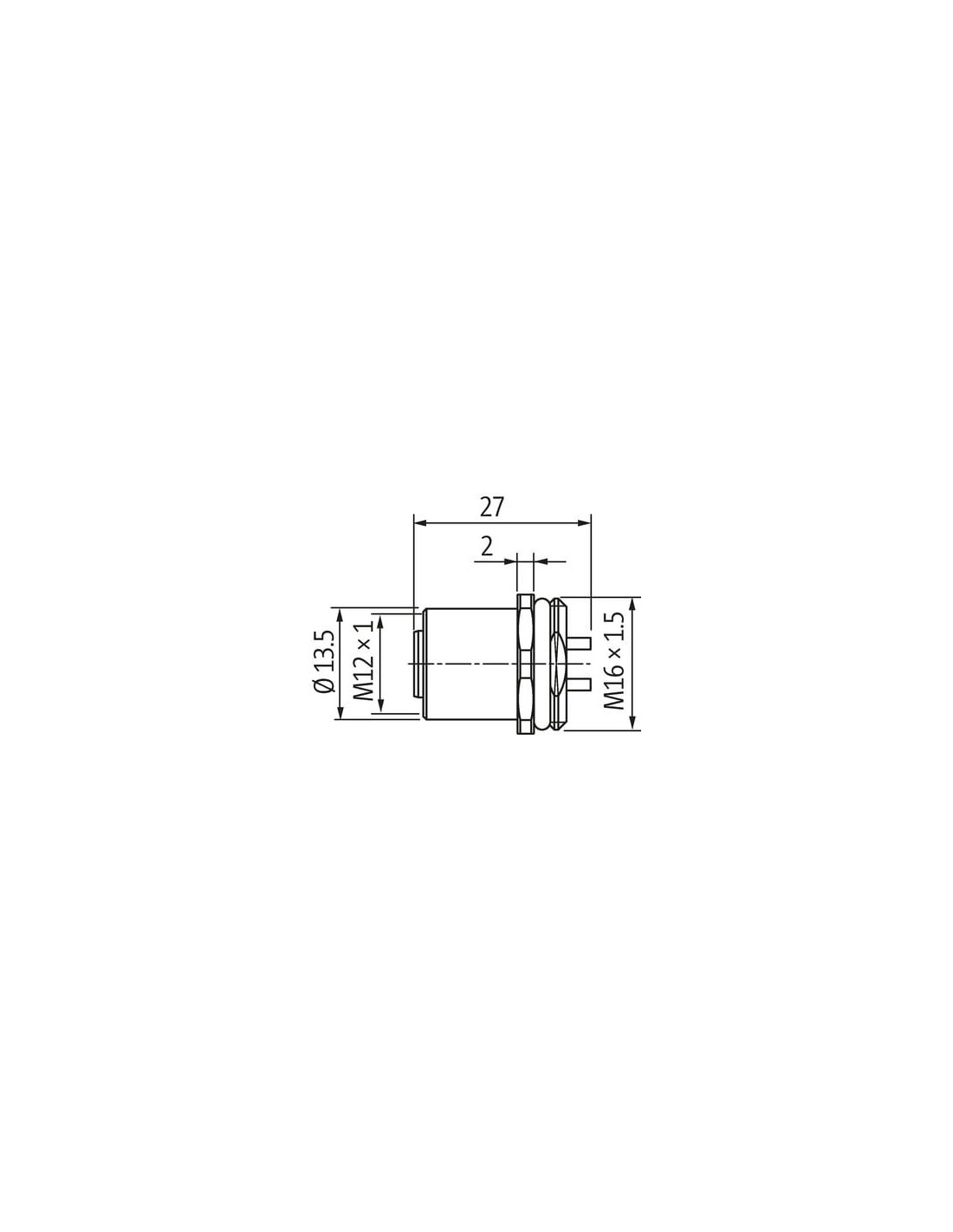

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

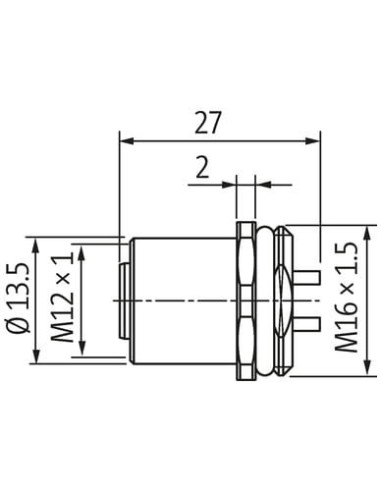

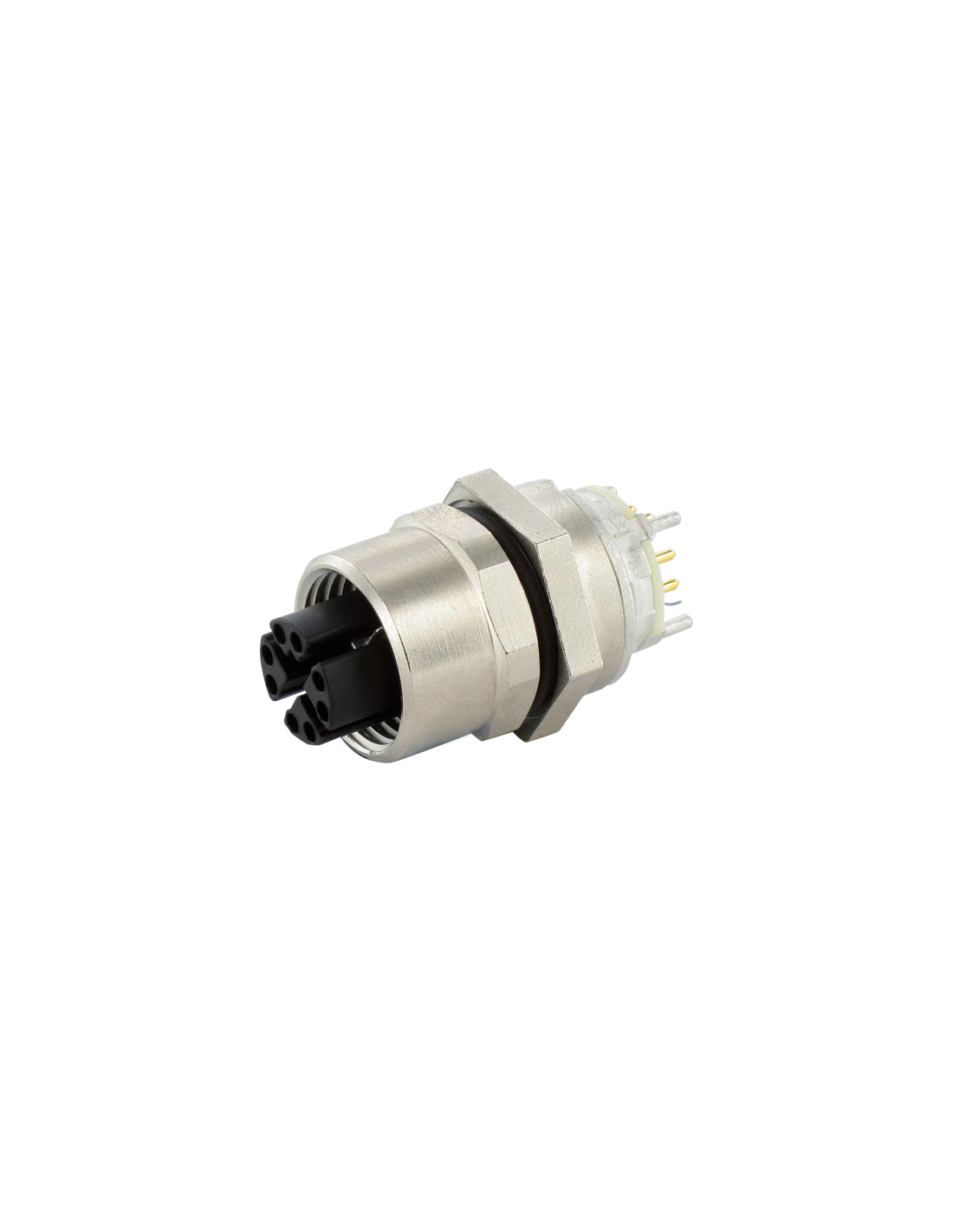

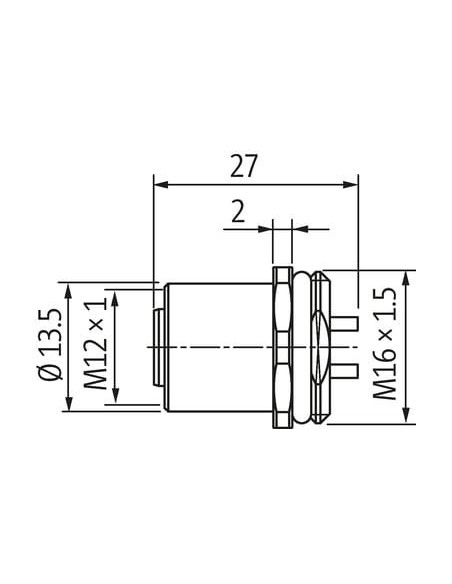

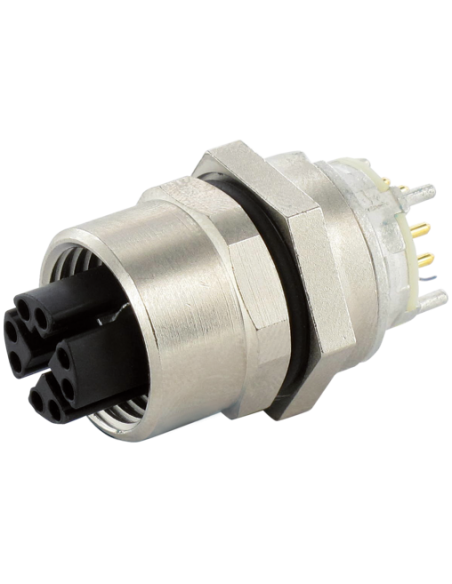

Gniazdo żeńskie M12 X-kodowane do Ethernet CAT6A – montaż przedni, lutowane
Gniazdo żeńskie M12 kodowane X to profesjonalny komponent do połączeń sieciowych o wysokiej przepustowości, zaprojektowany do montażu na przednim panelu. Produkt oznaczony kodem 7000-21151-0000000 dedykowany jest do środowisk przemysłowych oraz zastosowań wymagających niezawodnego przesyłu danych i odporności na trudne warunki pracy.
Zastosowanie złączy M12 X-kodowanych
Złącza M12 X-kodowane znajdują szerokie zastosowanie w automatyce przemysłowej, infrastrukturze sieciowej Ethernet, systemach sterowania oraz maszynach wymagających transmisji danych z prędkością do 10 Gbit/s (Ethernet CAT6A). Dzięki specjalnej konstrukcji gwarantują stabilność połączenia także w otoczeniu narażonym na wibracje i pył, zapewniając integralność transmisji danych.
Najważniejsze cechy złącza M12 kodowanego X

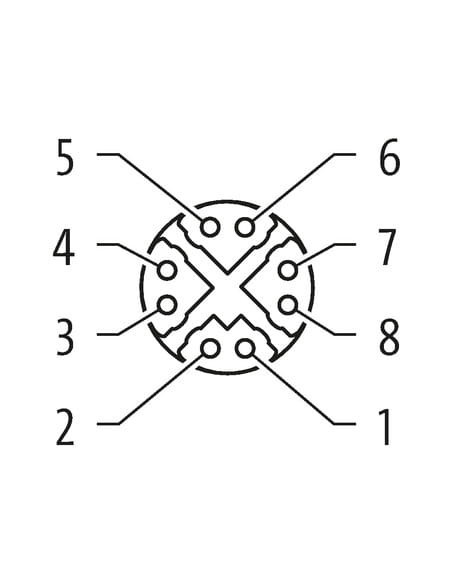

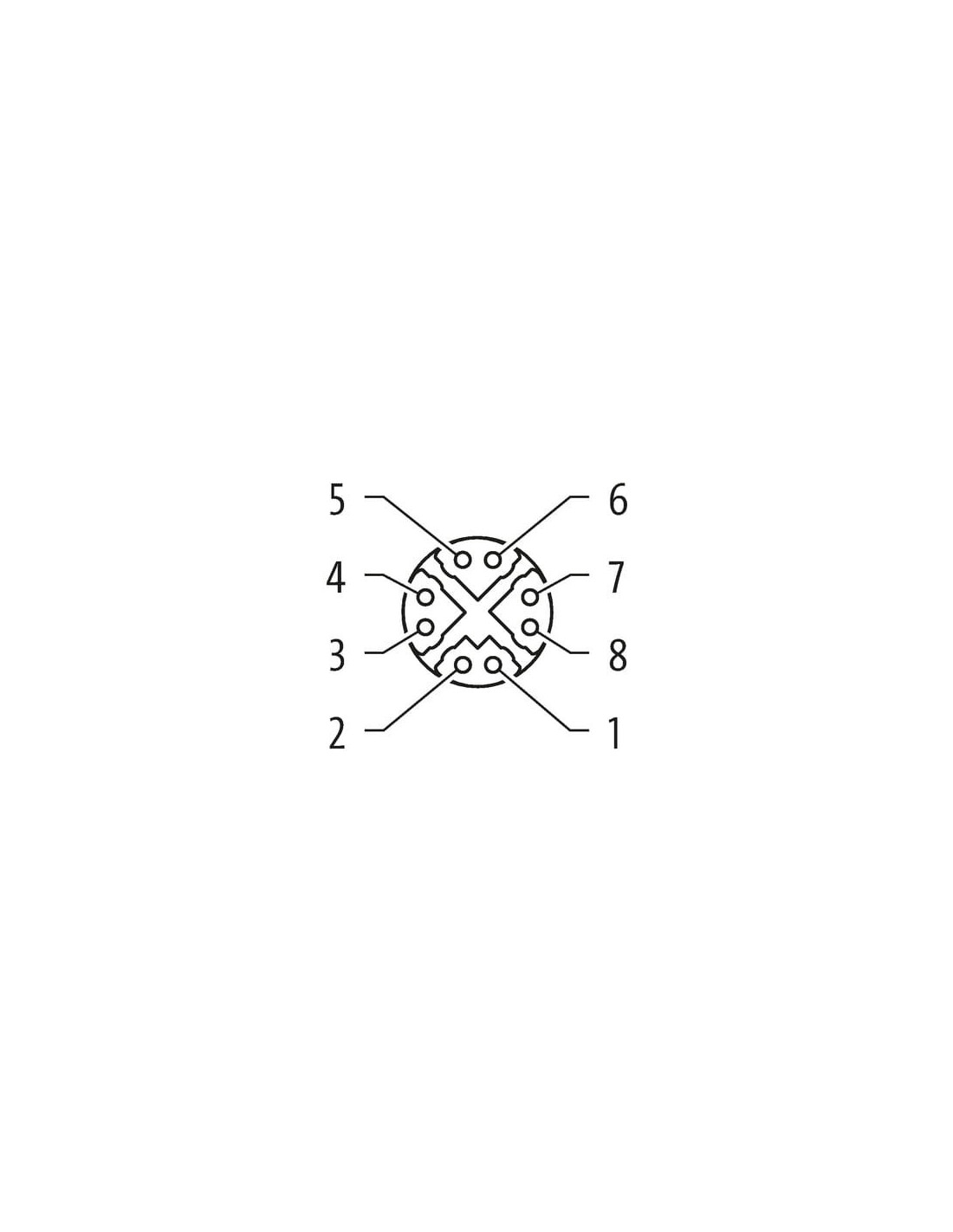

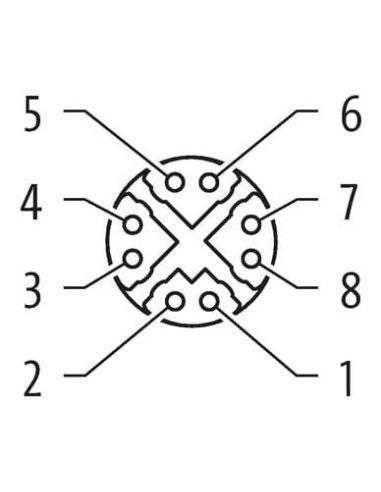

- 8-pinowa konstrukcja – zgodność z nowoczesnymi protokołami komunikacji danych.
- Kodowanie X – umożliwia przesył danych z prędkością do 10 Gbit/s dla sieci Ethernet zgodnych ze standardem CAT6A.
- Przyłącze lutowane – zapewnia trwałe i pewne połączenie podczas instalacji panelowej.
- Montaż na przednim panelu – szybki i stabilny montaż dzięki gwintowi M12 x 1 oraz nakrętce kontrującej.
- Obudowa niklowana wykonana z mosiądzu – wysoka odporność mechaniczna i skuteczna ochrona przed zakłóceniami EMC.
- Stopień ochrony IP67 – skuteczna ochrona przed kurzem i wodą zapewnia niezawodność nawet w trudnych warunkach przemysłowych.
- Szeroki zakres temperatur pracy: od -40°C do +85°C.
- Zabezpieczenie przeciwwstrząsowe – konstrukcja umożliwiająca bezpieczną pracę w warunkach wibracji.
Typowe zastosowania gniazd M12 X-kodowanych
M12 X-kodowane gniazda są niezastąpione w takich środowiskach jak:
- szafy sterownicze i automatyka przemysłowa,
- systemy komunikacji maszynowej oraz sieci Ethernet w halach produkcyjnych,
- robotyka, logistyka i systemy transportu automatycznego,
- przemysł spożywczy, chemiczny oraz wszędzie tam, gdzie wymagane są szybkie i niezawodne połączenia sieciowe.
Kluczowe zalety i bezpieczeństwo instalacji
Gniazdo M12 X-kodowane spełnia wymagania normy DIN EN 61076-2-114 i oferuje maksymalne bezpieczeństwo podczas podłączenia: zapewnia ekranowanie przed zakłóceniami elektromagnetycznymi oraz wysoką trwałość mechaniczną. Dzięki wysokiemu stopniowi ochrony połączenie jest odporne na pył i wodę przy prawidłowym montażu (przykręcone z odpowiednim momentem 0,6 Nm). Dodatkowo inżynierowie mogą dostosować gniazdo do przestrzeni montażowej dzięki przemyślanym rozstawom pinów oraz kompaktowej budowie.
Uwaga: Podczas instalacji należy szczególnie zwracać uwagę na prawidłowe ułożenie przewodów oraz zachowanie właściwego promienia gięcia – nadmierne siły mogą prowadzić do utraty klasy szczelności IP67.
Złącze M12 X-kodowane – wysoka niezawodność w komunikacji przemysłowej
Wykorzystanie złącza M12 X-kodowanego to idealne rozwiązanie dla instalatorów, integratorów oraz projektantów poszukujących wytrzymałego, niezawodnego i wydajnego interfejsu do przesyłania danych Ethernet w najbardziej wymagających aplikacjach przemysłowych.
