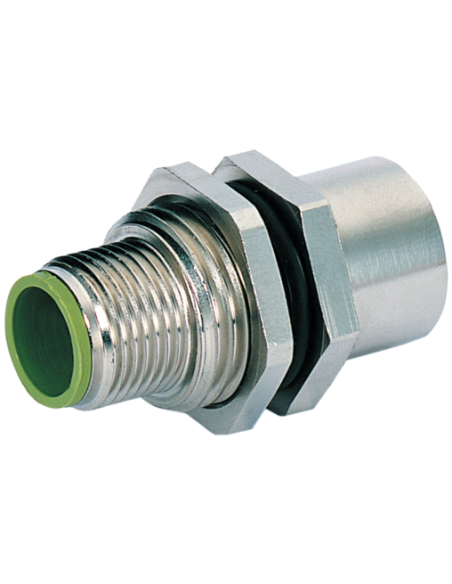

Przepust szafy rozdzielczej
Męski - żeński
M12, 5-piny
Kodowanie B
ekranowany
| Family construction form | M12 |
| Kodowanie | B |
| Family construction form | M12 |
| Kodowanie | B |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

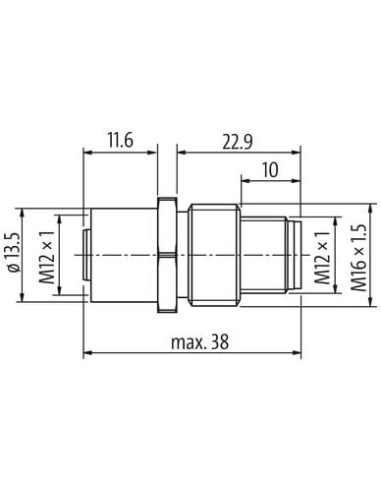

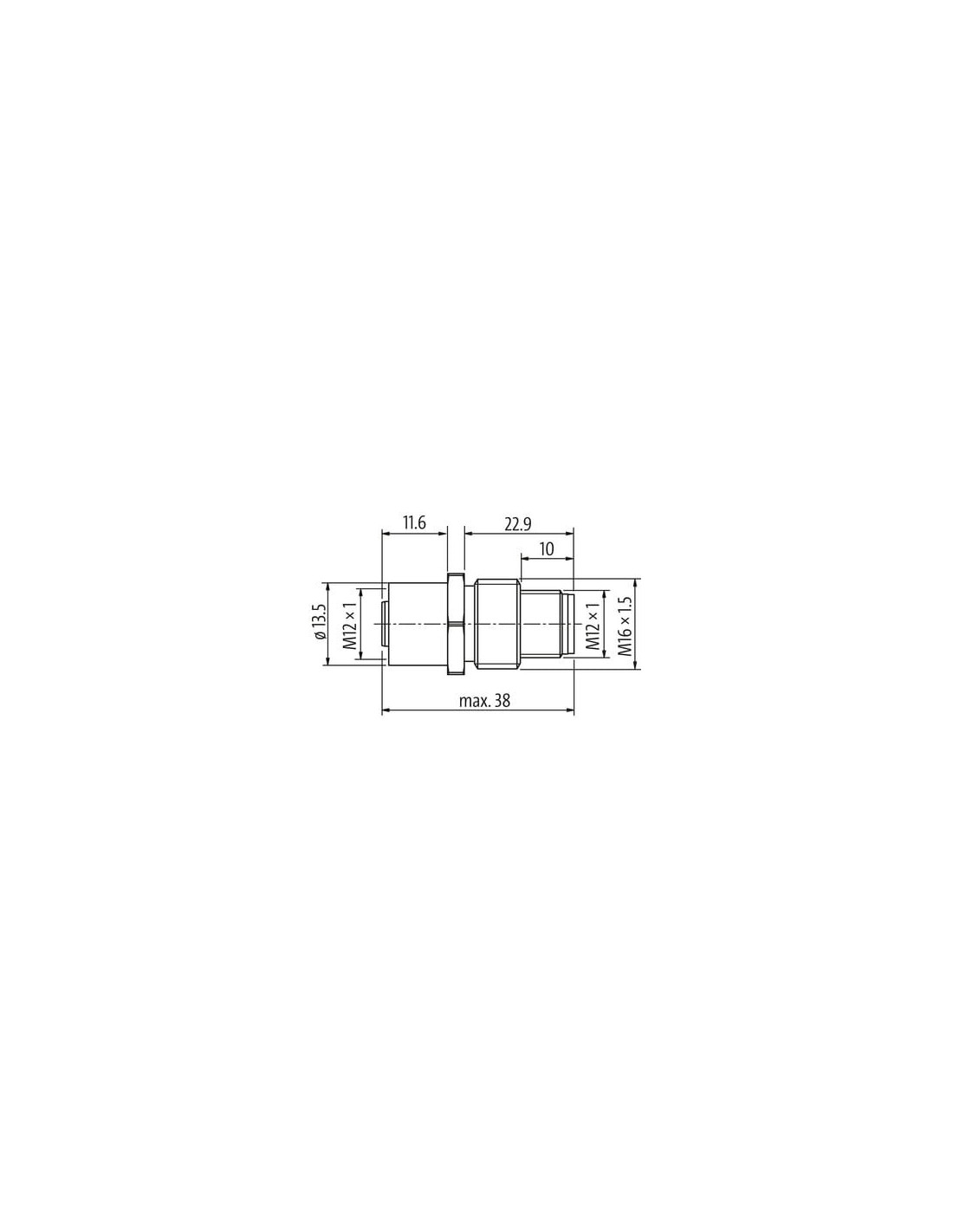

| Gwint montażowy | M16 x 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

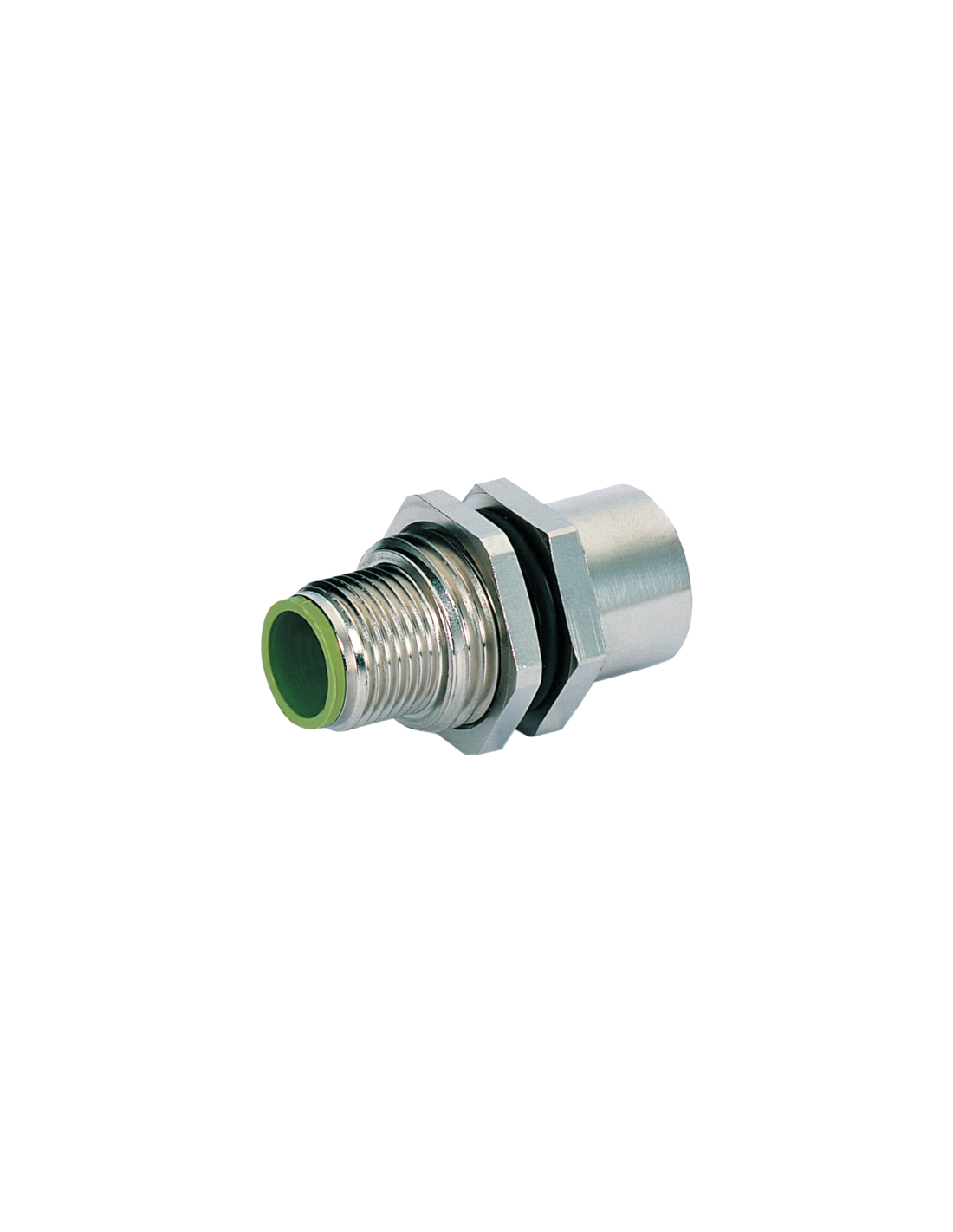

Złącze panelowe M12 5-polowe męskie/żeńskie B-coded – zastosowanie i cechy
Złącze panelowe M12 męskie/żeńskie 5-polowe z kodowaniem B to niezawodny element przeznaczony do profesjonalnych instalacji przemysłowych oraz automatyki. Stanowi bezpieczny przepust szafy rozdzielczej, gwarantując szybkie i trwałe połączenie elektryczne w wymagających warunkach otoczenia.
Najważniejsze cechy techniczne złącza panelowego M12 B-coded
- Typ złącza: M12, 5-polowe, kodowanie B
- Konstrukcja: złącze męskie i żeńskie, ekranowane, montaż panelowy
- Maksymalne napięcie robocze: 60 V AC/DC
- Maksymalny prąd na styk: 4 A
- Ochrona IP: IP65 oraz IP67 (po zmontowaniu i dokręceniu)
- Zakres temperatury pracy: od -25°C do +85°C
- Gwint montażowy: M16 x 1,5
- Materiał: mosiądz z powłoką niklowaną
- Odporność na drgania i wstrząsy – zabezpieczenie przeciwwstrząsowe
Typowe zastosowania i korzyści z używania złączy M12 panelowych
Złącza M12 B-coded 5-polowe to popularne rozwiązanie w instalacjach automatyki przemysłowej, robotyki, maszynach oraz szafach sterowniczych. Przeznaczone są do przesyłania sygnałów oraz zasilania urządzeń, gdzie istotna jest odporność na warunki przemysłowe – wilgoć, pył oraz czynniki mechaniczne.
- Bezpieczne i szybkie połączenie przewodów w szafie rozdzielczej – redukcja czasu montażu
- Wysoka odporność na zakłócenia elektromagnetyczne dzięki ekranowaniu
- Możliwość zastosowania w systemach transmisji danych oraz zasilania
- Uniwersalne zastosowanie do czujników, siłowników, urządzeń pomiarowych i modułów komunikacyjnych
- Zapewnienie stabilności połączenia w aplikacjach narażonych na drgania

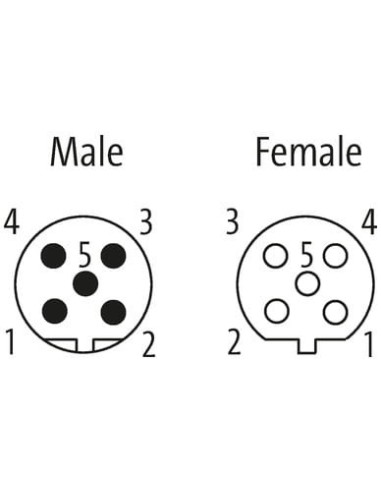

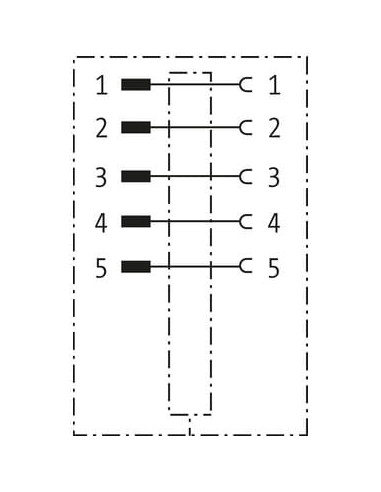

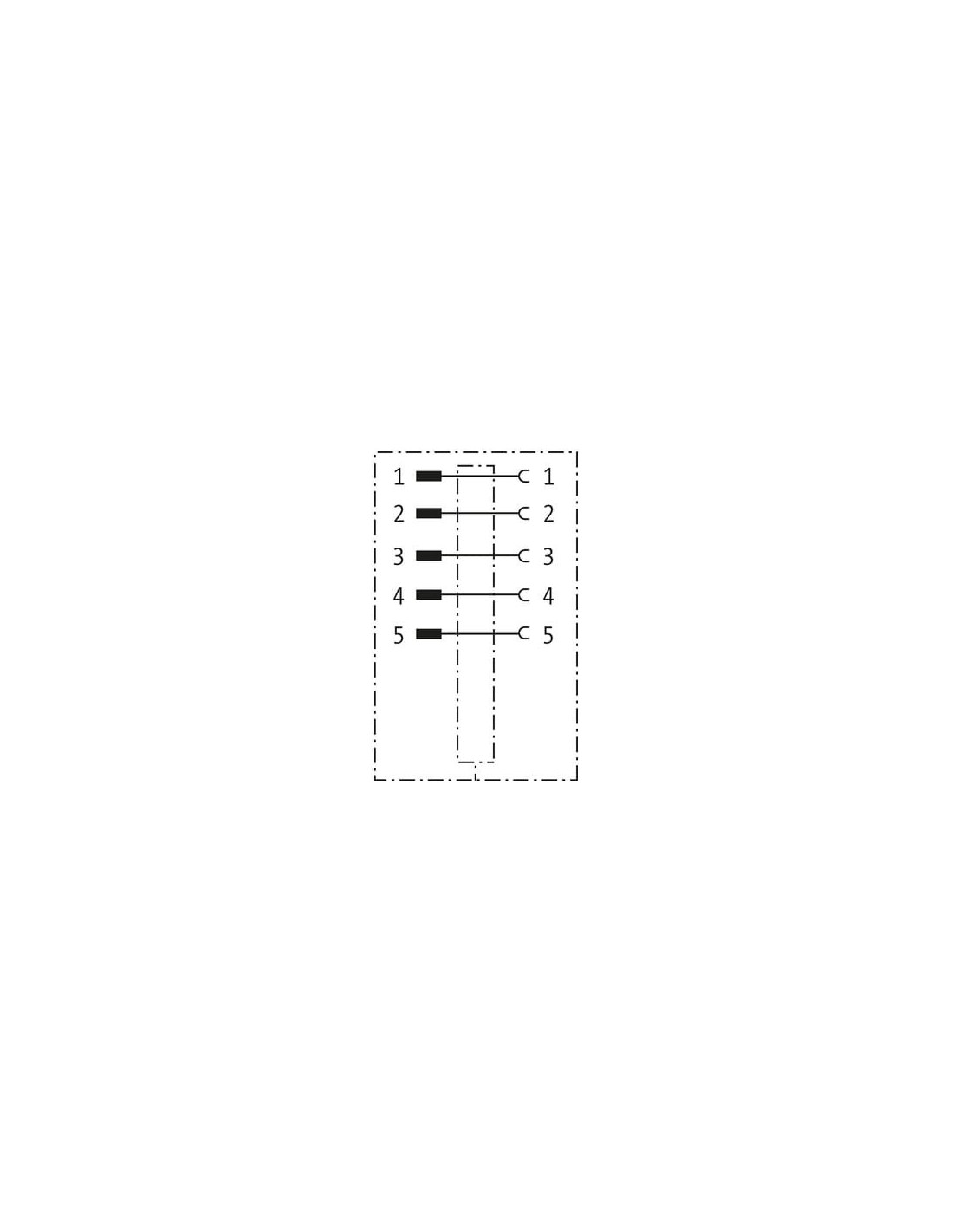

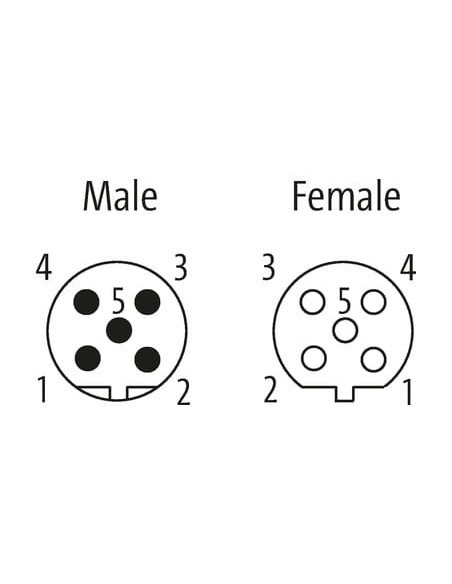

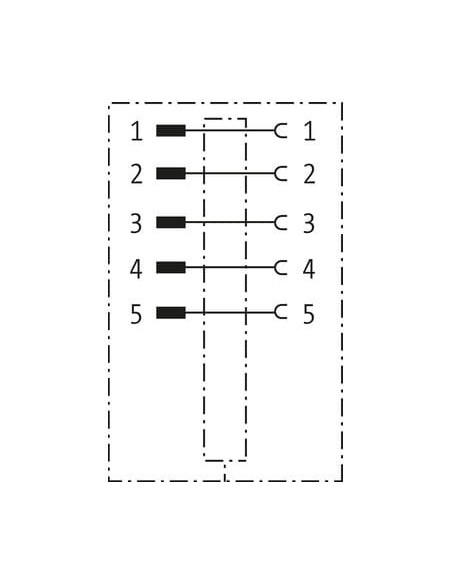

Budowa i schematy podłączenia złączy M12 B-coded 5-pin

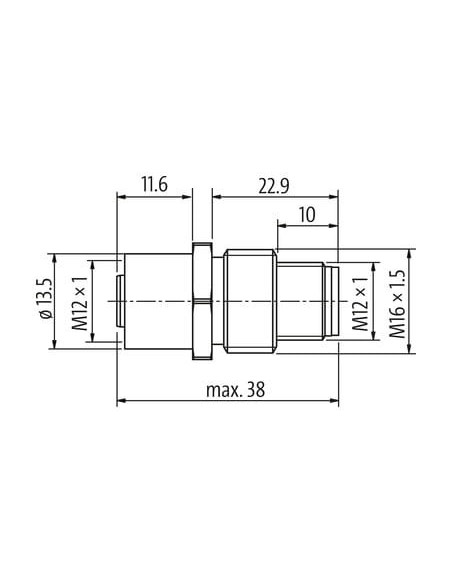

Budowa złącza panelowego M12 oparta jest o solidny korpus z mosiądzu, niklowany dla zwiększenia odporności na korozję. Standard gwintu montażowego M16 x 1,5 pozwala na łatwy montaż w obudowach i szafach. Układ pinów zapewnia zachowanie poprawnej polaryzacji i bezpieczne podłączenie. Jednoczesne zastosowanie gniazda i wtyku (męskie/żeńskie) umożliwia łatwe tworzenie przejść panelowych.
Wysoki stopień ochrony IP65 oraz IP67 zabezpiecza połączenie przed wodą i kurzem, nawet w trudnych warunkach przemysłowych. Prawidłowe dokręcenie i zastosowanie elementów montażowych gwarantuje utrzymanie szczelności oraz odporność na uszkodzenia mechaniczne.
Wskazówki montażowe dla złącz panelowych M12
- Ochrona przed obciążeniami mechanicznymi – zaleca się stosowanie opasek zaciskowych w celu odciążenia przewodów
- Respektowanie promieni gięcia – zbyt mały promień może naruszyć klasę szczelności IP
- Dobór właściwego momentu dokręcania (0,6 Nm)
- Kontrola szczelności oraz prawidłowego zamocowania
Złącze panelowe M12 męskie/żeńskie 5-polowe (kod produktu: 7000-44111-0000000) jest sprawdzonym rozwiązaniem dla wymagających instalacji, zapewniającym niezawodne i odporne połączenie w systemach automatyki, sterowania i pomiarowych.
