Gniazdo z kołnierzem
7/8" (5-piny)
z podłączoną skrętką
| Długość kabla | 3 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |

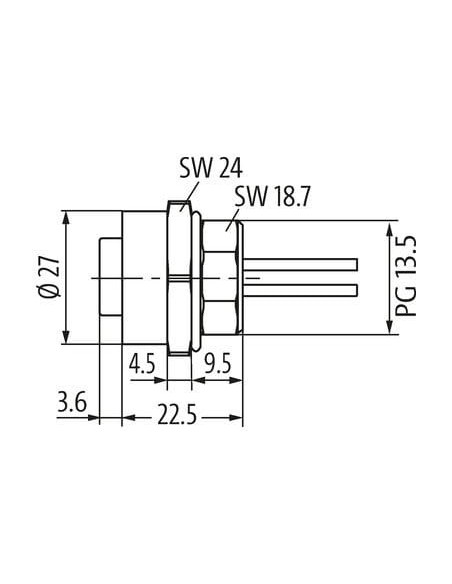

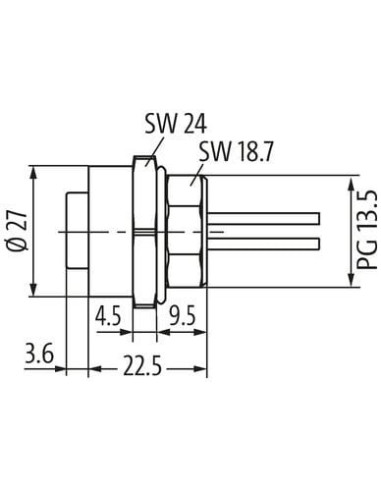

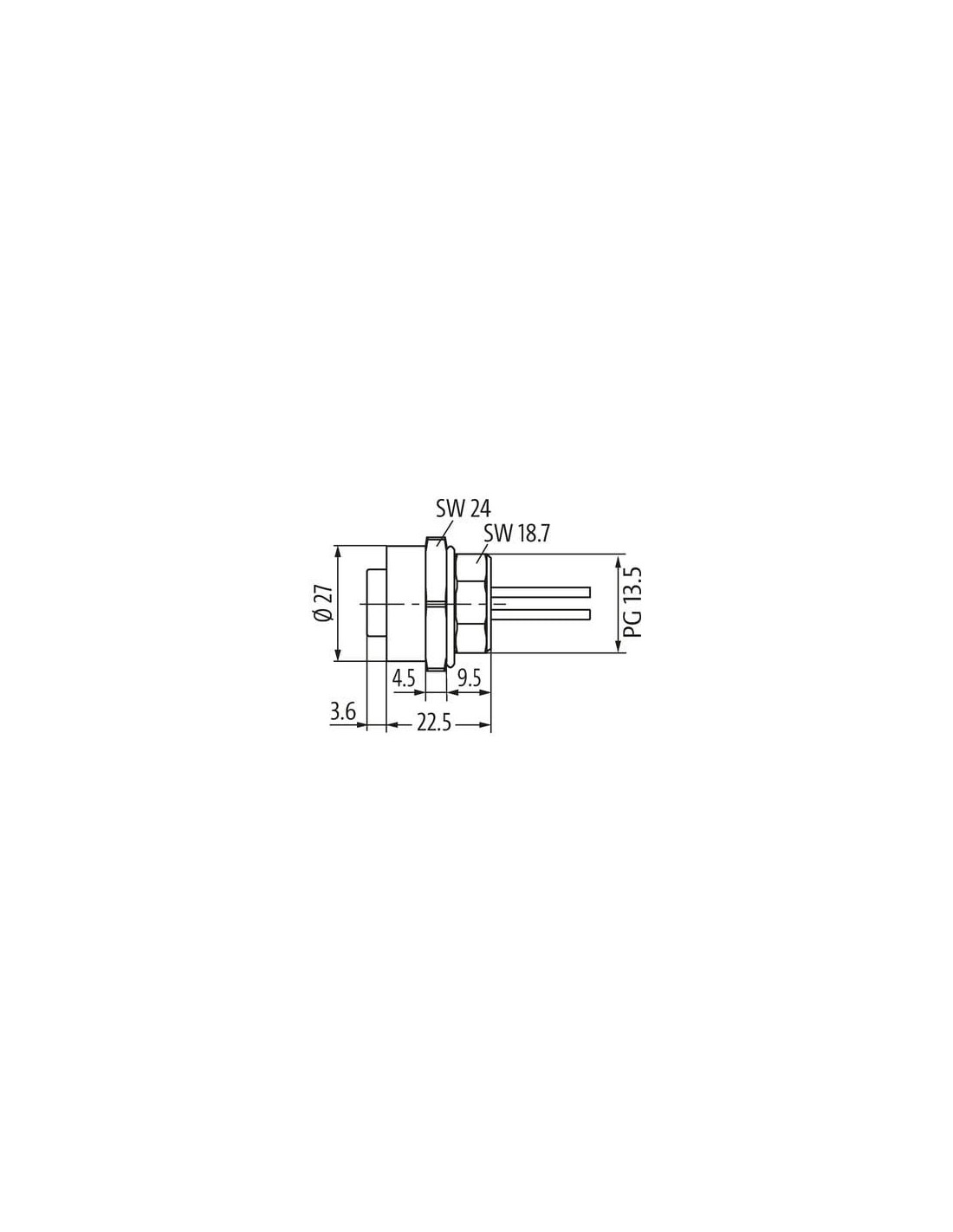

| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 6 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 978 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,75 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

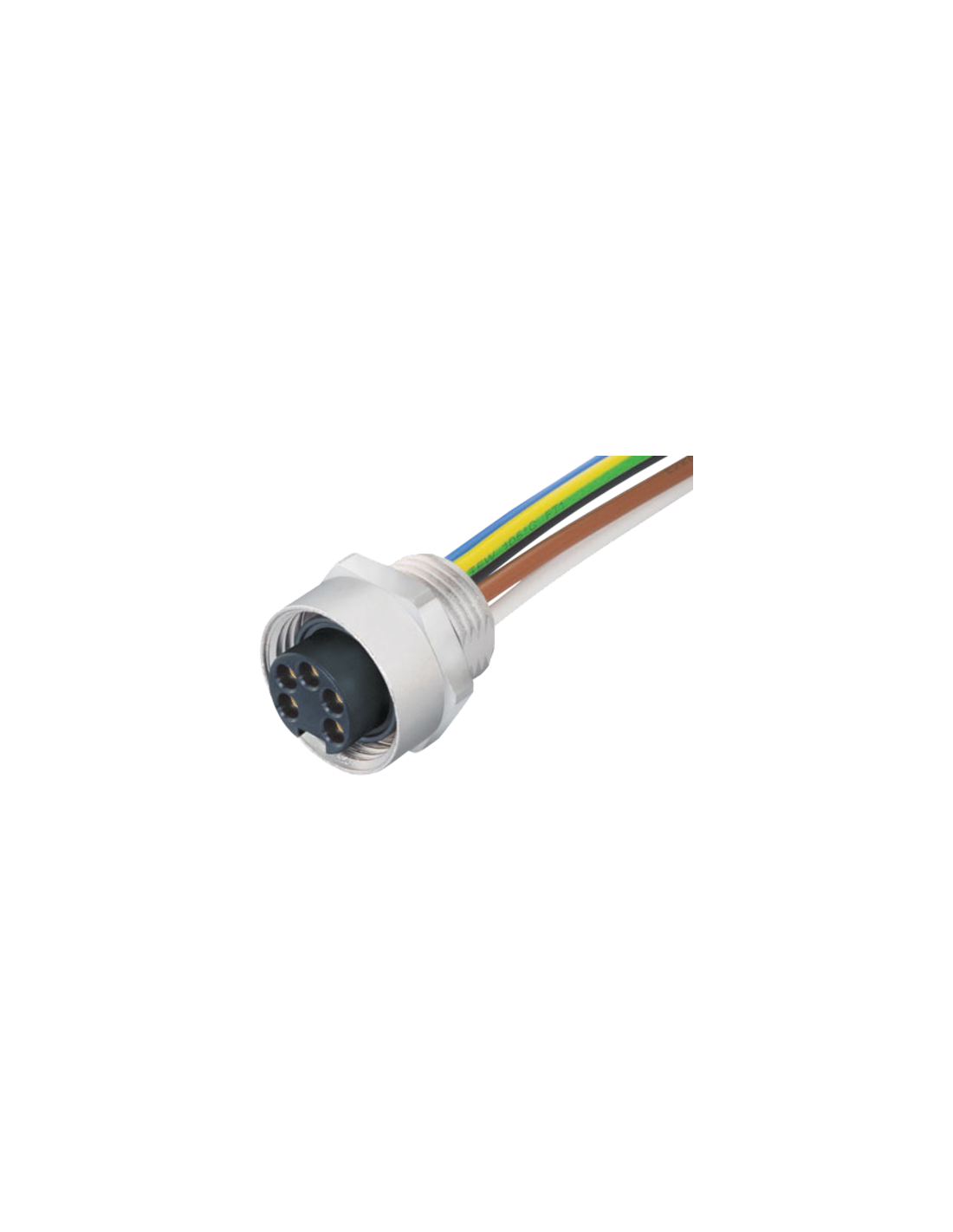

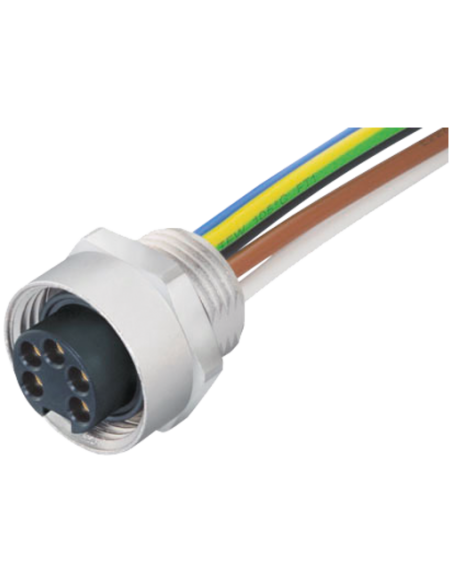

Złącze panelowe 7/8" żeńskie 5-pinowe z przewodem 3m – 7000-78381-9780300
Złącze panelowe 7/8" 5-pinowe to specjalistyczny komponent dedykowany do zastosowań przemysłowych i automatyki. Posiada zintegrowany przewód o długości 3 metrów i przekroju 5x0,75 mm², co umożliwia wygodne podłączenie w trudnodostępnych miejscach oraz zapewnia elastyczność montażową w szafach sterowniczych, maszynach i rozdzielniach.
Budowa i zalety gniazda panelowego 7/8"
Obudowa złącza wykonana została z odlewanego ciśnieniowo cynku pokrytego niklowaną powłoką, co gwarantuje wysoką trwałość mechaniczną oraz odporność na korozję. Styki z pozłacanego mosiądzu zapewniają niezawodność połączenia oraz minimalizują ryzyko powstawania oporności kontaktowej, nawet przy wielokrotnym łączeniu i rozłączaniu. Produkt oferuje stopień ochrony IP68, co pozwala na zastosowanie w środowiskach o podwyższonej wilgotności i zapyleniu, oraz tam, gdzie wymagane są wysokie standardy szczelności.
Mocowanie złącza odbywa się poprzez wkręcenie oraz zastosowanie systemu zabezpieczenia przeciwwstrząsowego, co umożliwia stabilny i bezpieczny montaż np. w panelach sterowniczych.
Zastosowania panelowego złącza 7/8" 5x0,75
Gniazdo panelowe 7/8" żeńskie 5-pinowe stosowane jest głównie w:
- Automatyce przemysłowej (czujniki, siłowniki, przetworniki, interfejsy urządzeń)
- Maszynach i liniach produkcyjnych
- Systemach rozdzielczych i szafach sterowniczych
- Instalacjach wymagających odpornych na warunki środowiskowe połączeń
- Aplikacjach zasilających i sygnałowych do 600 V i 6 A na jeden styk
Dzięki kolorowej identyfikacji żył oraz klarownemu oznaczeniu pinów, instalacja i serwisowanie są znacząco ułatwione, nawet w sytuacjach wymagających szybkiej interwencji.
Najważniejsze atuty złącza 7/8" 5-pinowego
- Odporność na czynniki mechaniczne i chemiczne – wytrzymała konstrukcja i wysokiej jakości materiały.
- Uniwersalność zastosowania – doskonałe do wielu gałęzi przemysłu.
- Szeroki zakres temperatur pracy – niezawodne działanie w temperaturach od -25°C do +85°C.
- Łatwa integracja – standardowy gwint 7/8" oraz przejrzysty schemat połączeń.
- Ochrona przed płomieniem, olejem i benzyną – spełnia normy IEC i UL dotyczące odporności kabli na trudne warunki eksploatacji.

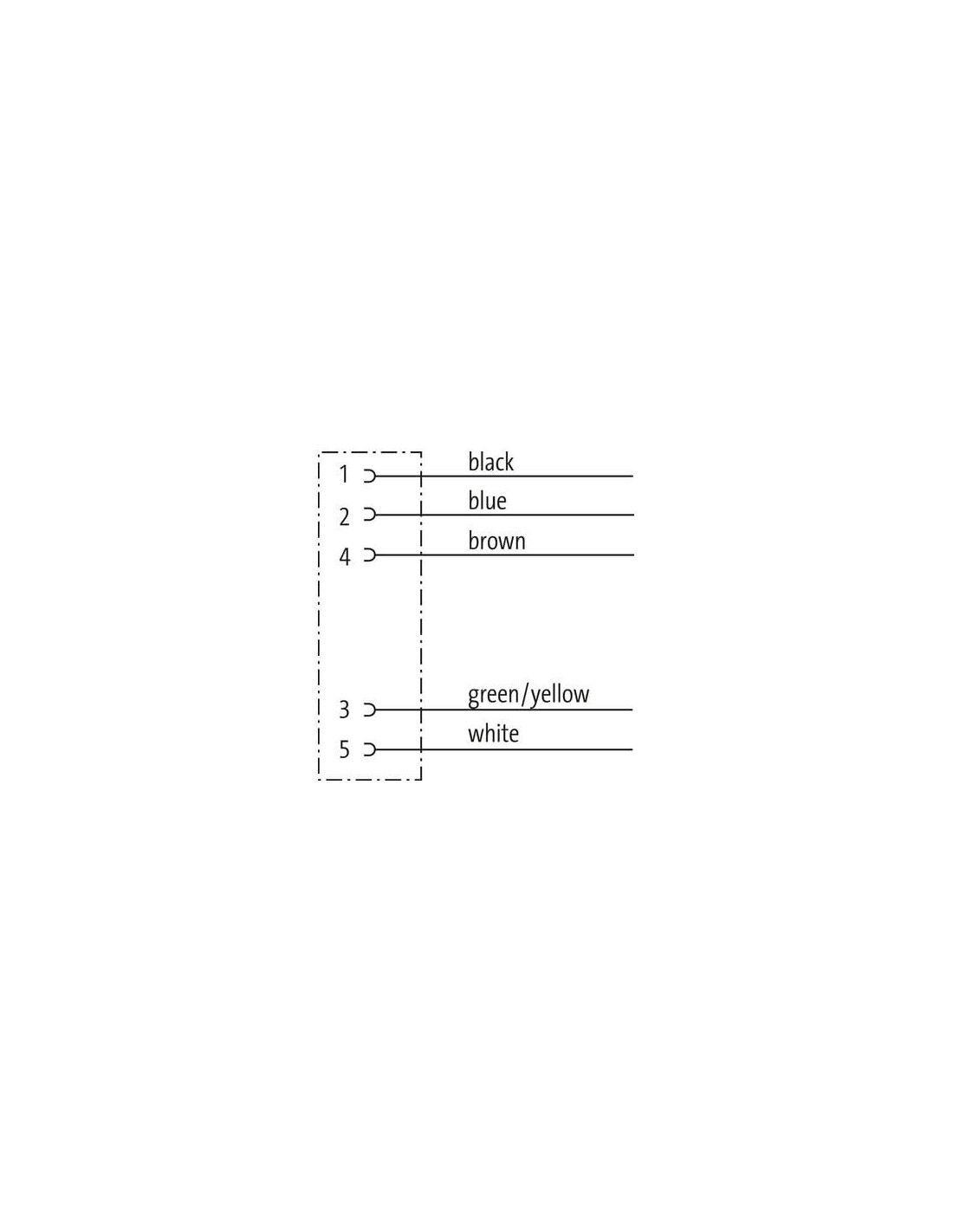

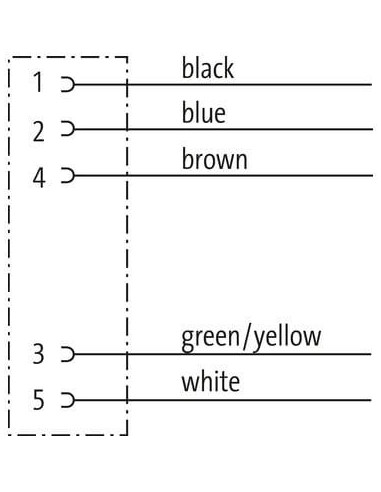

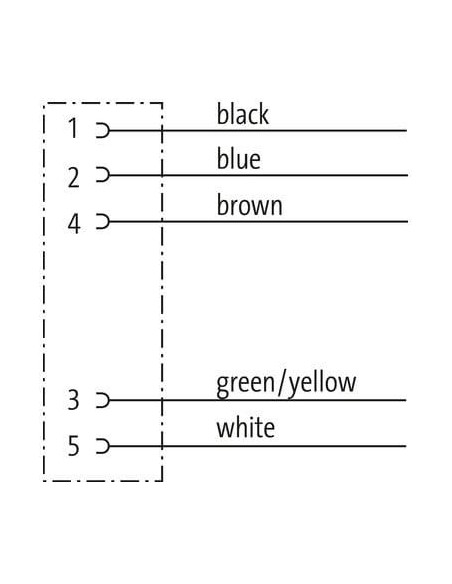

Schemat połączeń i oznaczenia kolorystyczne
W zestawie pięć żył o poniższym oznaczeniu kolorystycznym, co umożliwia szybkie i pewne podłączanie:
- Czarny – Pin 1
- Niebieski – Pin 2
- Zielono-żółty – Pin 3
- Brązowy – Pin 4
- Biały – Pin 5
Wyraźny schemat wyprowadzeń znajduje się w dokumentacji technicznej oraz na obudowie złącza, co eliminuje ryzyko pomyłek podczas montażu.
Podsumowanie
Złącze panelowe 7/8" żeńskie 5x0,75 3m (kod: 7000-78381-9780300) jest sprawdzonym rozwiązaniem w wymagających zastosowaniach przemysłowych, oferującym niezawodność, bezpieczeństwo i uniwersalność montażową. Doskonale sprawdzi się wszędzie tam, gdzie kluczowe jest połączenie wysokiej trwałości i szczelności oraz łatwego, zgodnego ze standardami, podłączania sygnałów i zasilania.
