Przepust szafy rozdzielczej

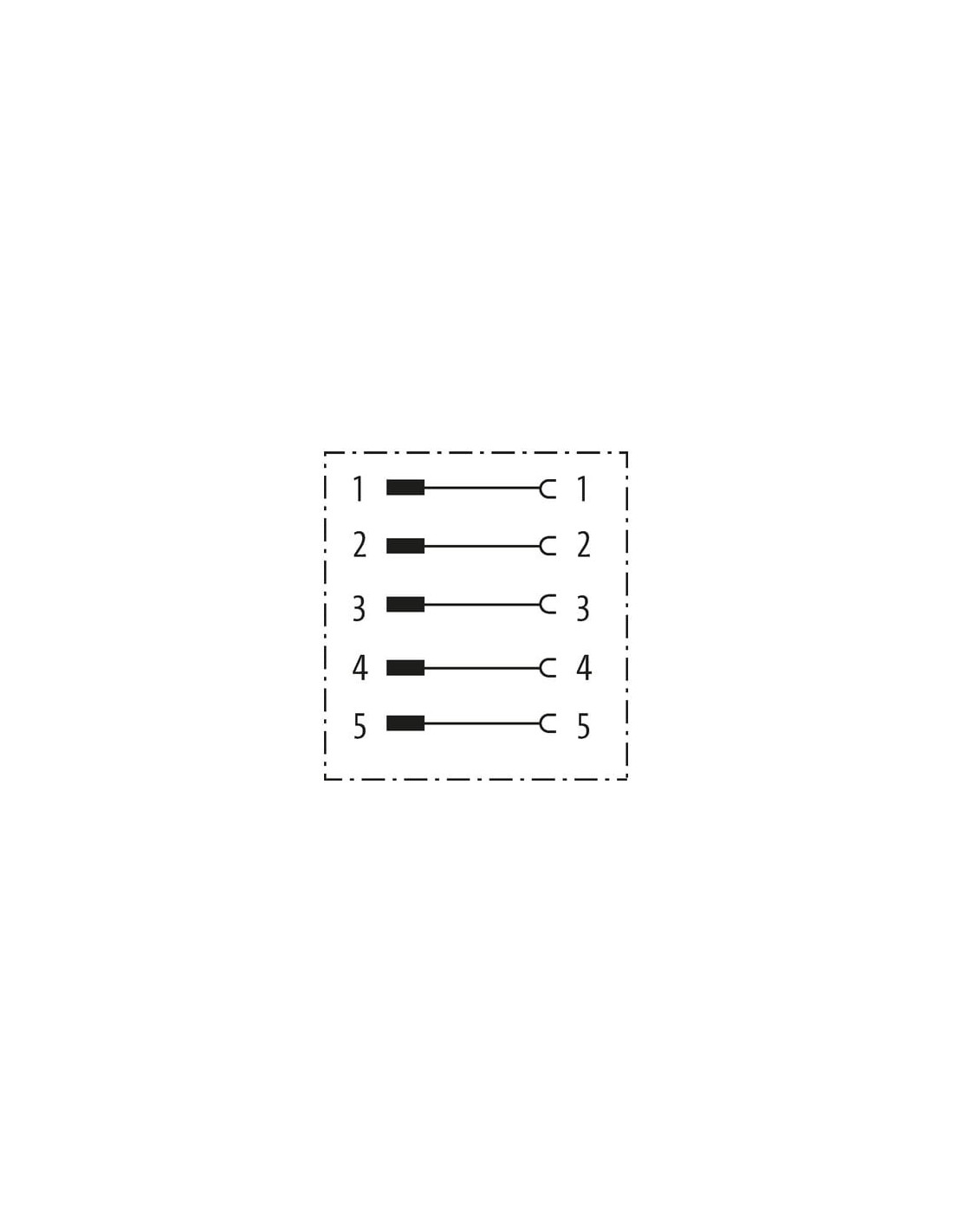

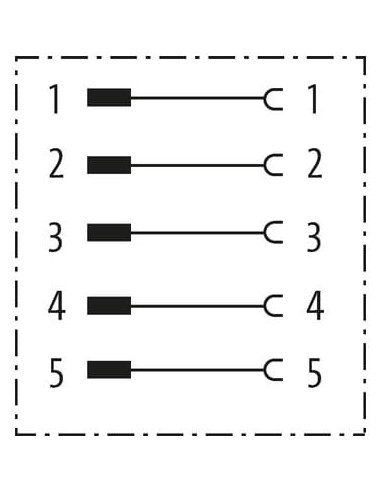

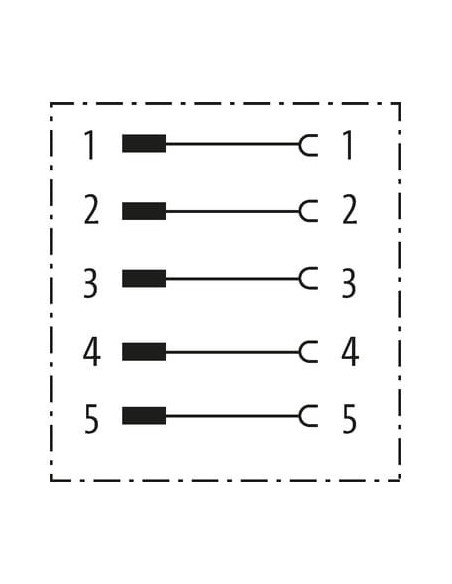

Żeński - męski

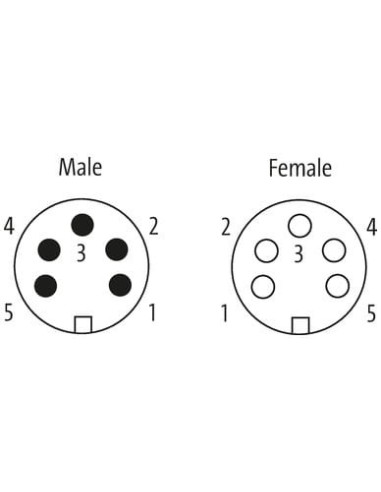

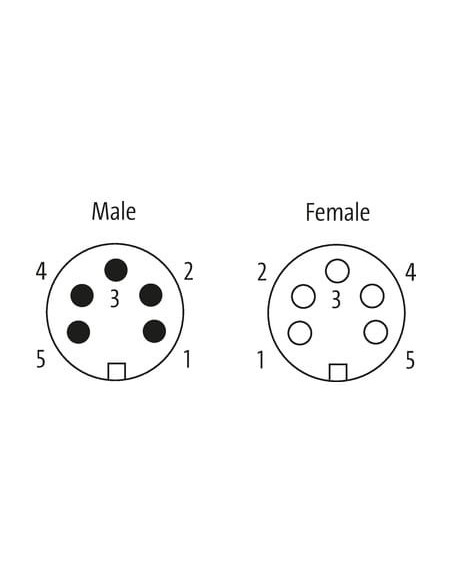

7/8" (5-piny)
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |
| Gwint montażowy | 7/8" |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 3 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

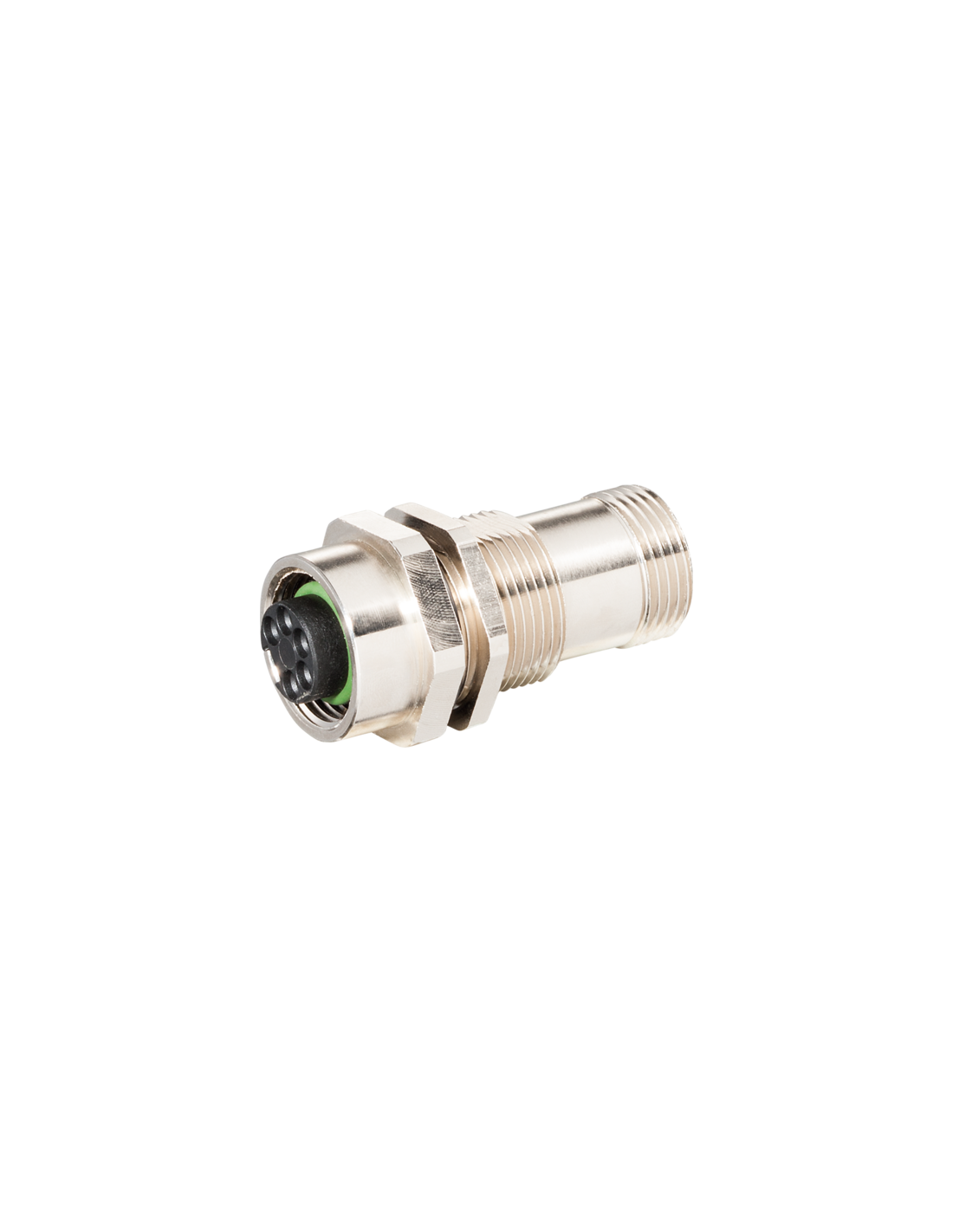

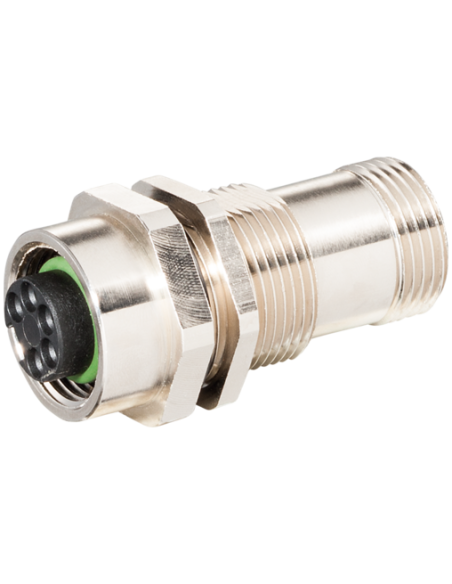

Złącze panelowe 7/8" 5-pinowe 7000-50111-0000000 – solidne połączenie w szafach rozdzielczych
Złącze panelowe 7000-50111-0000000 to wysokiej jakości przepust przeznaczony do zastosowań w profesjonalnych instalacjach elektrycznych, automatyce przemysłowej oraz szafach rozdzielczych. Złącze posiada uniwersalny gwint 7/8" oraz pięciopinową konfigurację (żeńsko-męskie połączenie), co umożliwia łatwe i bezpieczne łączenie kabli sterowniczych, zasilających oraz sygnałowych.
Kluczowe zalety złącza panelowego 7/8" 5-pinowego
- Trwała i metalowa obudowa – odporna na uszkodzenia mechaniczne i korozję, zapewniająca długi okres użytkowania nawet w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – gwarantuje pełną odporność na pył oraz krótkotrwałe zanurzenie w wodzie, co czyni złącze odpowiednim do pracy na zewnątrz oraz w miejscach o podwyższonej wilgotności.
- Wysoka wytrzymałość elektryczna – maksymalny prąd roboczy do 12 A oraz odporność na napięcia do 400 V (faza-faza) zapewniają bezpieczeństwo i niezawodność przesyłu energii.
- Szybki i prosty montaż panelowy – intuicyjna konstrukcja umożliwia błyskawiczne podłączenie przewodów zarówno od strony żeńskiej, jak i męskiej.
- Zabezpieczenie przeciwwstrząsowe – gwarantuje, że połączenie pozostaje stabilne nawet przy obciążeniach mechanicznych.
Typowe zastosowania złącza 7000-50111-0000000
Złącze panelowe 7/8" 5-pinowe znajduje szerokie zastosowanie w:
- szafach sterowniczych,
- przemysłowych systemach zasilania,
- maszynach i liniach produkcyjnych,
- robotyce oraz automatyce,
- instalacjach energetycznych,
- oraz wszędzie tam, gdzie niezbędne jest wytrzymałe i szczelne połączenie elektryczne.
Bezpieczne i trwałe połączenie dla wymagających instalacji
Zastosowanie grupy materiałów izolacyjnych I (zgodnie z IEC 60664-1) zapewnia wysoką izolacyjność oraz ochronę przed przepięciami do 3 kV. Złącze zaprojektowane zostało z myślą o pracy w szerokim zakresie temperatur (od -20°C do 80°C), co umożliwia efektywne działanie zarówno w chłodniach, jak i przy wysokich temperaturach procesowych.
Wymiary i konstrukcja przyjazna montażowi

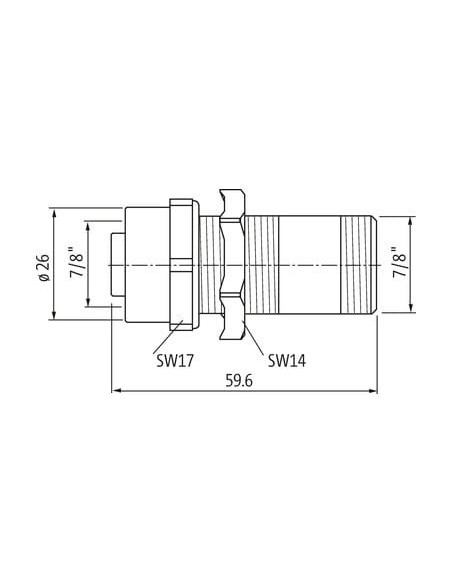

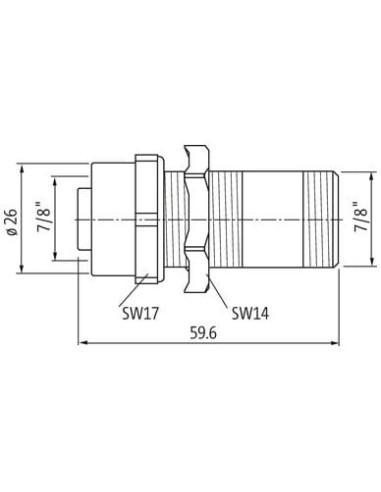

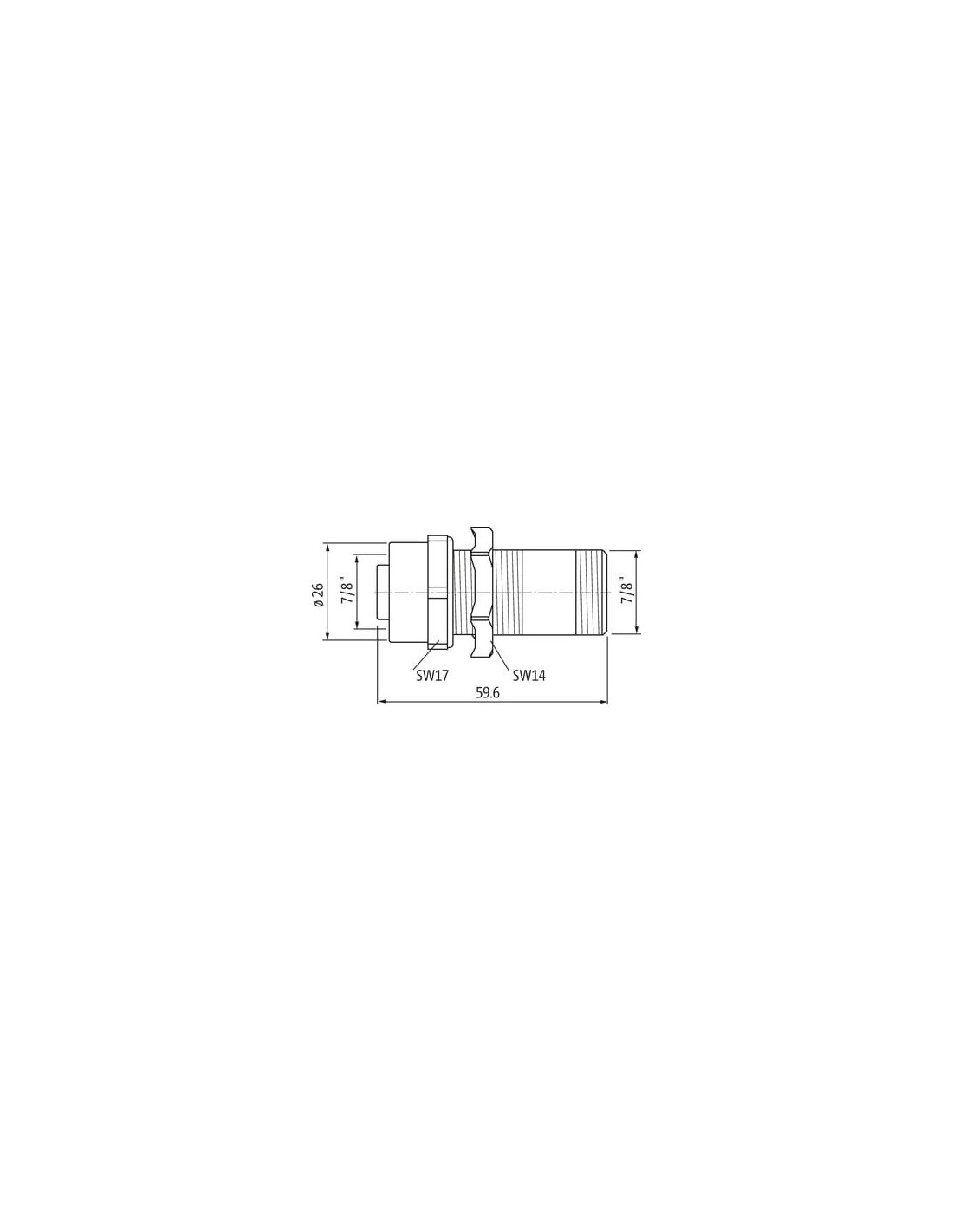

Kompaktowe wymiary (średnica 26 mm, długość 59,6 mm, gwint 7/8") oraz wyraźnie oznaczone piny ułatwiają prawidłowe okablowanie i minimalizują ryzyko błędów podczas podłączania. Organizacja złącza zgodna z normami EN IEC 60529 i IEC 60664-1 stanowi dodatkową gwarancję jakości i kompatybilności z większością standardowych instalacji.
Wskazówki dotyczące prawidłowej instalacji
- Ochrona przed obciążeniami mechanicznymi: Złącza powinny być zabezpieczone poprzez odpowiedni montaż i stosowanie opasek zaciskowych, aby ograniczyć ryzyko uszkodzenia.
- Zalecany promień gięcia przewodów: Należy unikać zbyt małych promieni gięcia, co pozwala zachować szczelność systemu i spełnić wymogi IP67.
Złącze panelowe 7000-50111-0000000 to gwarancja pewnego, szybkiego i bezproblemowego połączenia elektrycznego w wymagających aplikacjach przemysłowych.
