Wtyk płytki drukowanej
Żeński proste
M8, 4-piny
Kodowanie D
Ekranowany
Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | nickel plated |
| Family construction form | M8 |
| Kodowanie | D |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał uszczelka | FPM |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA6 |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

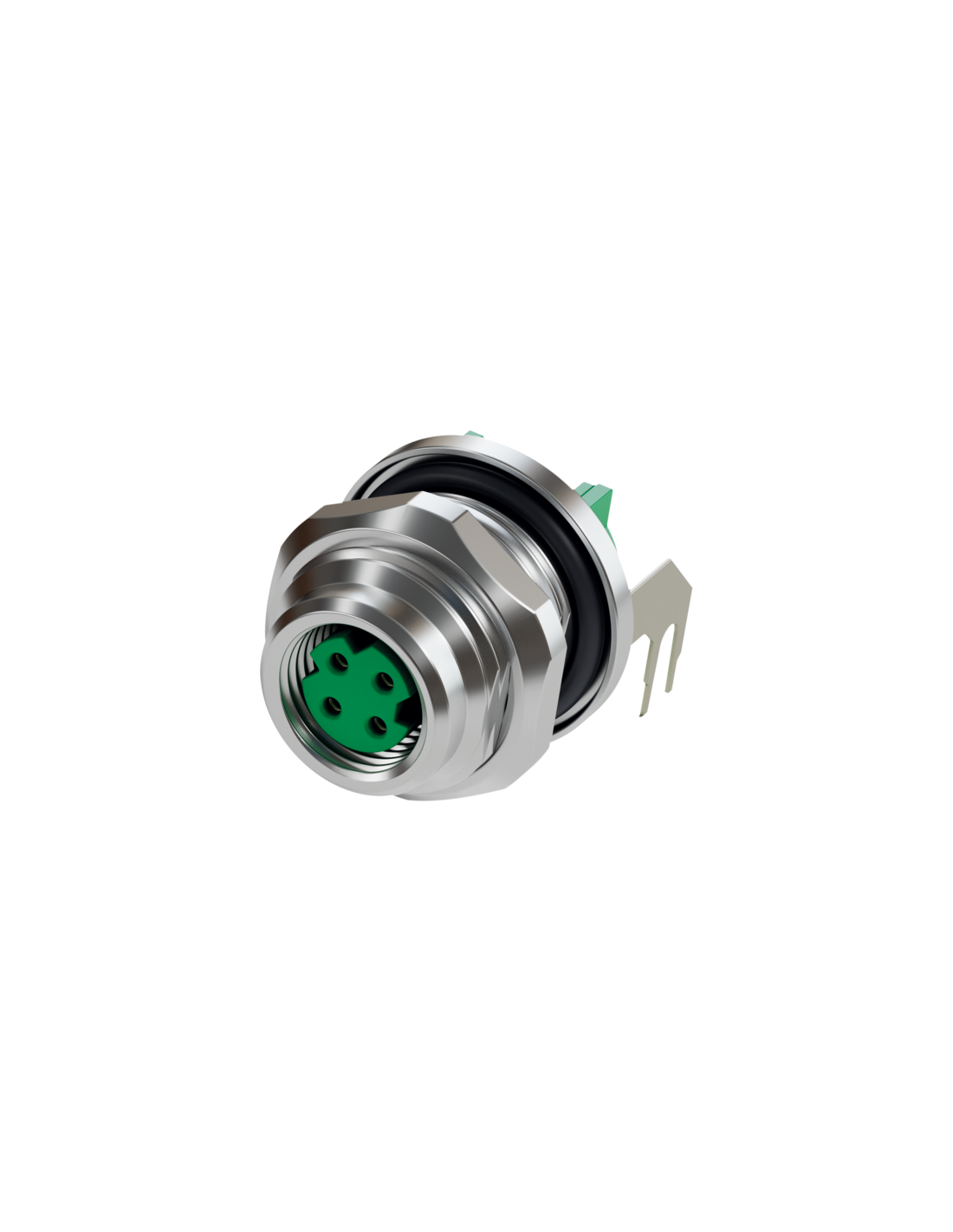

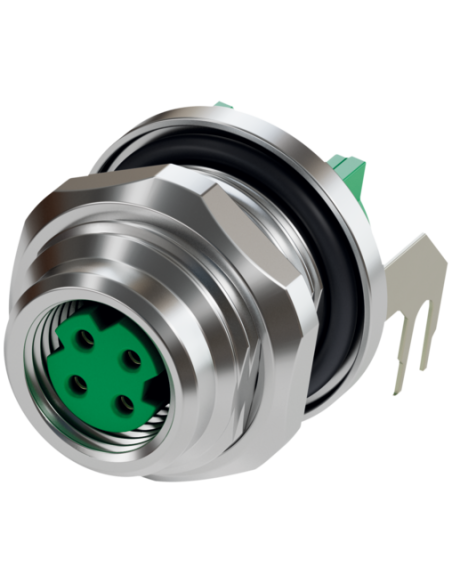

Złącze żeńskie M8 90° - przelotowe, kodowanie D, do montażu na tylnym panelu
Złącze żeńskie M8 90° o kodzie produktu 7000-R1224-12D2100 przeznaczone jest do zaawansowanych zastosowań w automatyce przemysłowej, przemyśle maszynowym, urządzeniach sterujących oraz systemach transmisji danych. Urządzenie wyróżnia się specjalnym wyprofilowaniem, które umożliwia montaż pod kątem prostym, co ułatwia jego wykorzystanie nawet w ograniczonych przestrzeniach oraz panelach sterowniczych.
Zastosowanie złącza M8 90° kod D
Złącze M8 znajduje zastosowanie w:
- automatyce przemysłowej
- systemach transmisji sygnałów i danych
- budowie maszyn i urządzeń
- aplikacjach czujnikowych
- systemach bezpieczeństwa
- panelach operatorskich i sterowniczych
- instalacjach wymagających wysokiego stopnia ochrony przed pyłem i wilgocią
Montaż tylny znacznie ułatwia instalację w obudowach, szafach sterowniczych i panelach, ograniczając ingerencję od strony frontowej urządzenia.
Najważniejsze zalety złącza żeńskiego M8 4-pin, ekranowanego
- Wysoka odporność na czynniki zewnętrzne – stopień ochrony IP67 gwarantuje niezawodną pracę w wymagających warunkach przemysłowych.
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi, doskonałe do przemysłowych aplikacji transmisji danych.
- Kodowanie typu D – przeznaczone do realizacji transmisji Ethernet oraz przemysłowych sieci komunikacyjnych, kompatybilne z Cat5e.
- Trwałość – wytrzymałość mechaniczna, minimalna liczba cykli wtykowych to 100, odporność na wstrząsy i wibracje (zabezpieczenie przeciwwstrząsowe).
- Prosty montaż THT (przyłącze lutowane), zapewniający stabilność połączenia i pewność działania obwodu.
- Wysokiej jakości materiały – styki z mosiądzu niklowanego, obudowa z niklowanego stopu miedzi oraz uszczelka FPM zapewniające szczelność i odporność na chemikalia.
Konstrukcja i uniwersalność – Złącze M8 4-pin do PCB
Złącze kątowe 4-pin M8 dedykowane jest do montażu w płytkach drukowanych (PCB, THT). Dzięki wymiarom oraz konstrukcji zapewnia uniwersalność przy projektowaniu obudów urządzeń elektronicznych i automatycznych. Kształt umożliwia wygodny montaż i podłączenie kabla pod kątem prostym, zmniejszając ryzyko uszkodzenia przewodów podczas eksploatacji.
Wytrzymałość i bezpieczeństwo – standard przemysłowy IP67
Standard ochrony IP67 zapewnia całkowitą pyłoszczelność oraz odporność na zanurzenie w wodzie na głębokość do 1 metra przez 30 minut (przy odpowiednio zamocowanym złączu). Dzięki temu złącze znakomicie sprawdza się w aplikacjach wymagających wysokiego poziomu ochrony elektrycznej i mechanicznej.

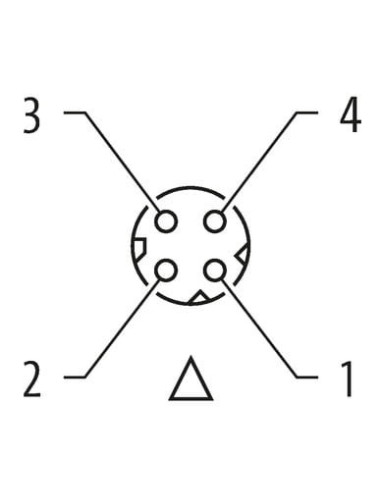

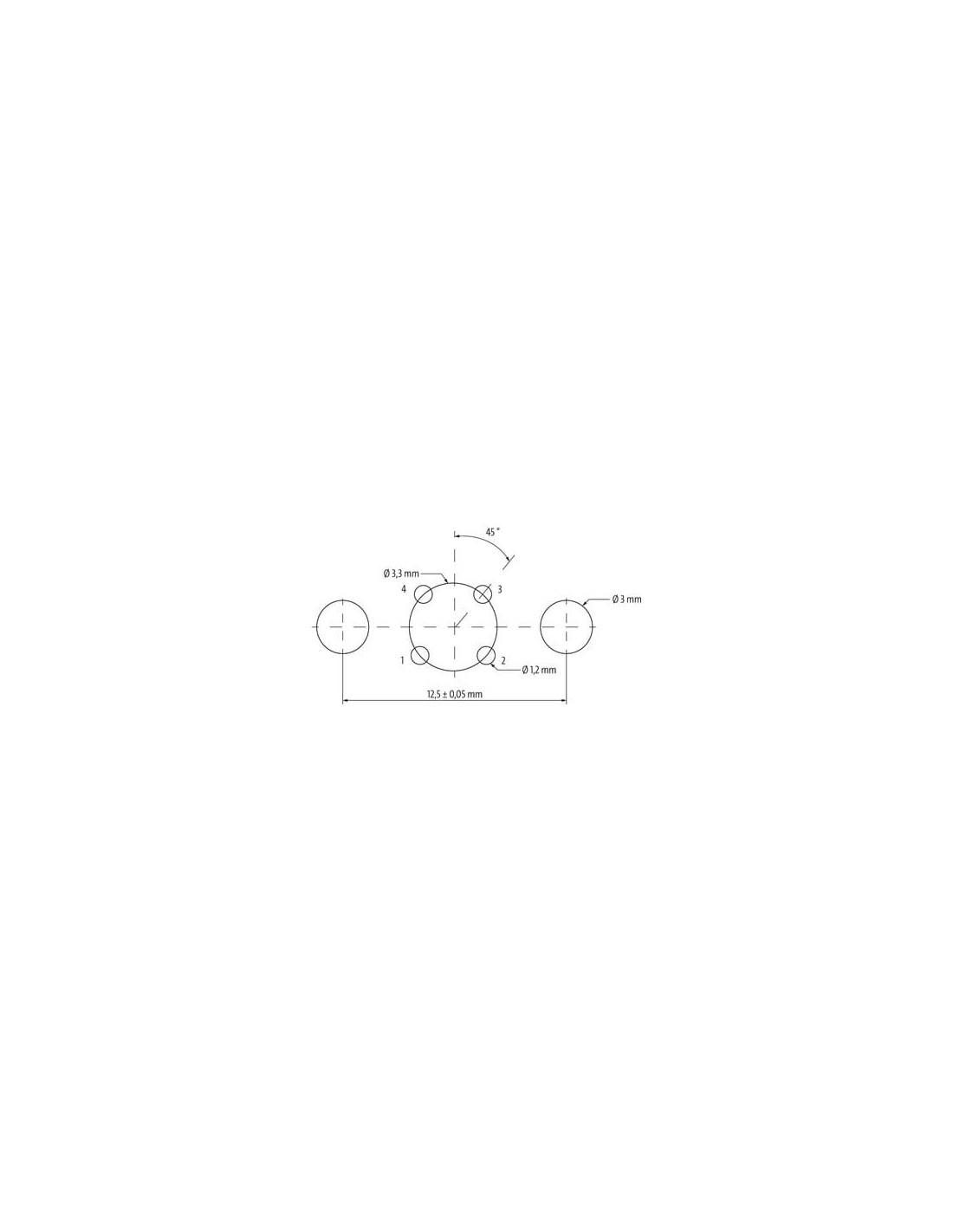

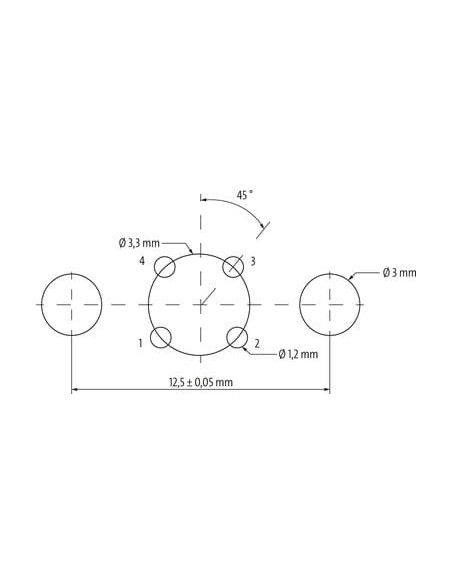

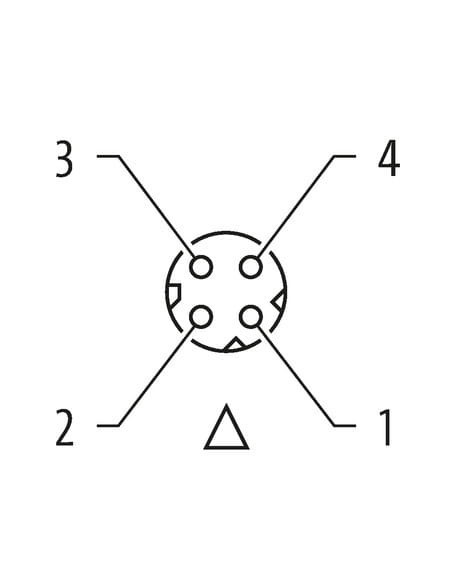

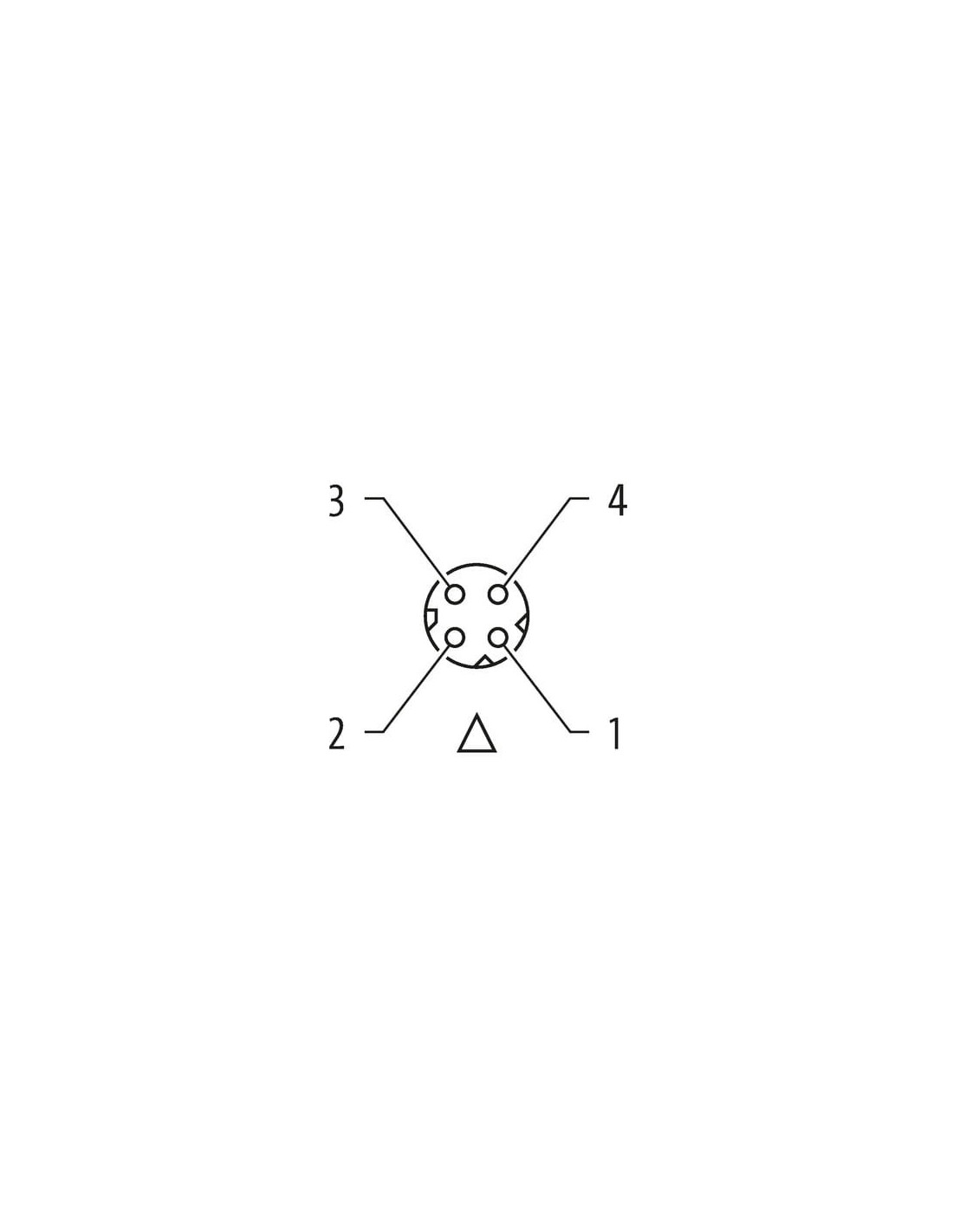

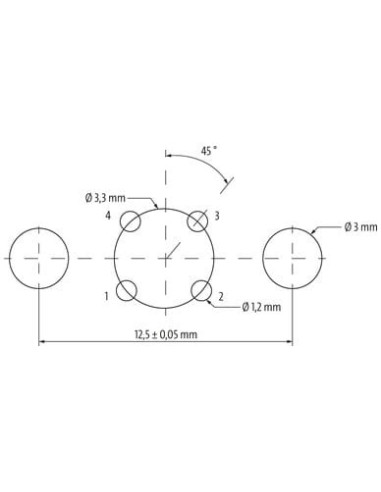

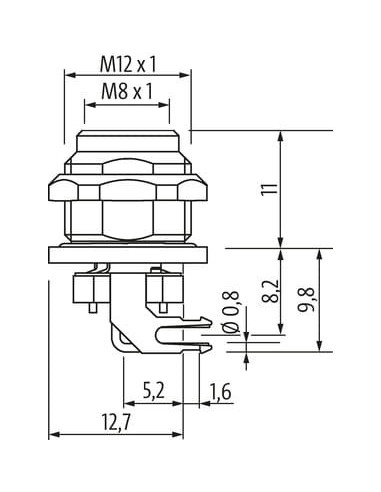

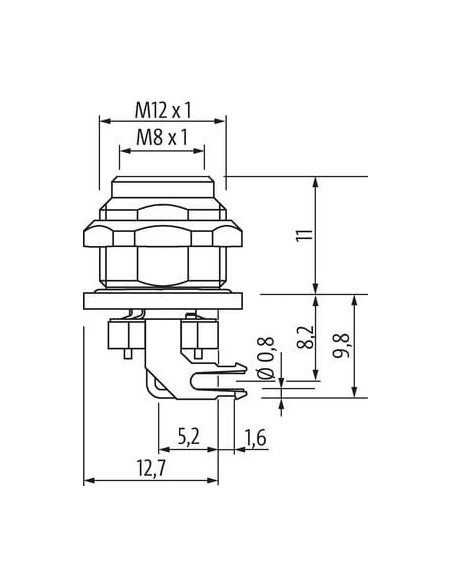

Schemat montażu i podłączenia Złącza M8 90°
Dołączona dokumentacja techniczna oraz schematy wymiarowe umożliwiają precyzyjne wykonanie otworów montażowych w panelach oraz szybką i bezpieczną instalację. Możliwość zastosowania w systemach wymagających ekranowania oraz w miejscach, gdzie istotna jest wytrzymałość na oddziaływania mechaniczne.
Złącze żeńskie M8 90° kod D to doskonały wybór dla wymagających projektów, gdzie liczy się niezawodność, bezpieczeństwo oraz jakość wykonania. Idealne do sieci przemysłowych, instalacji automatyki oraz elektroniki użytkowej w trudnych warunkach środowiskowych.
