Wtyk płytki drukowanej
Żeński proste

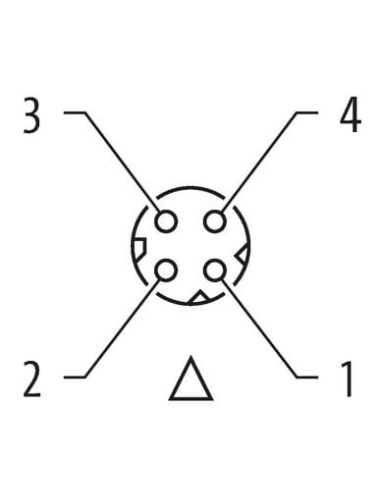

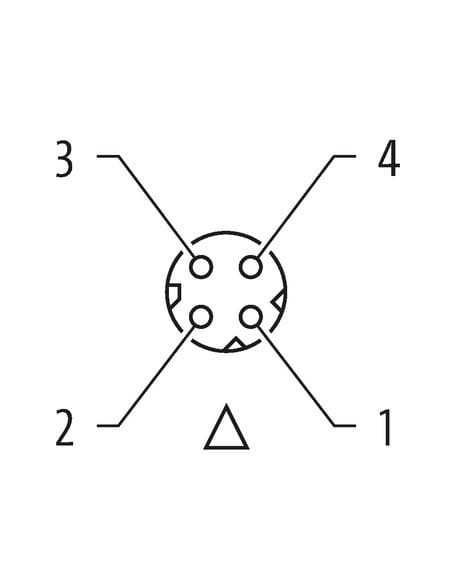

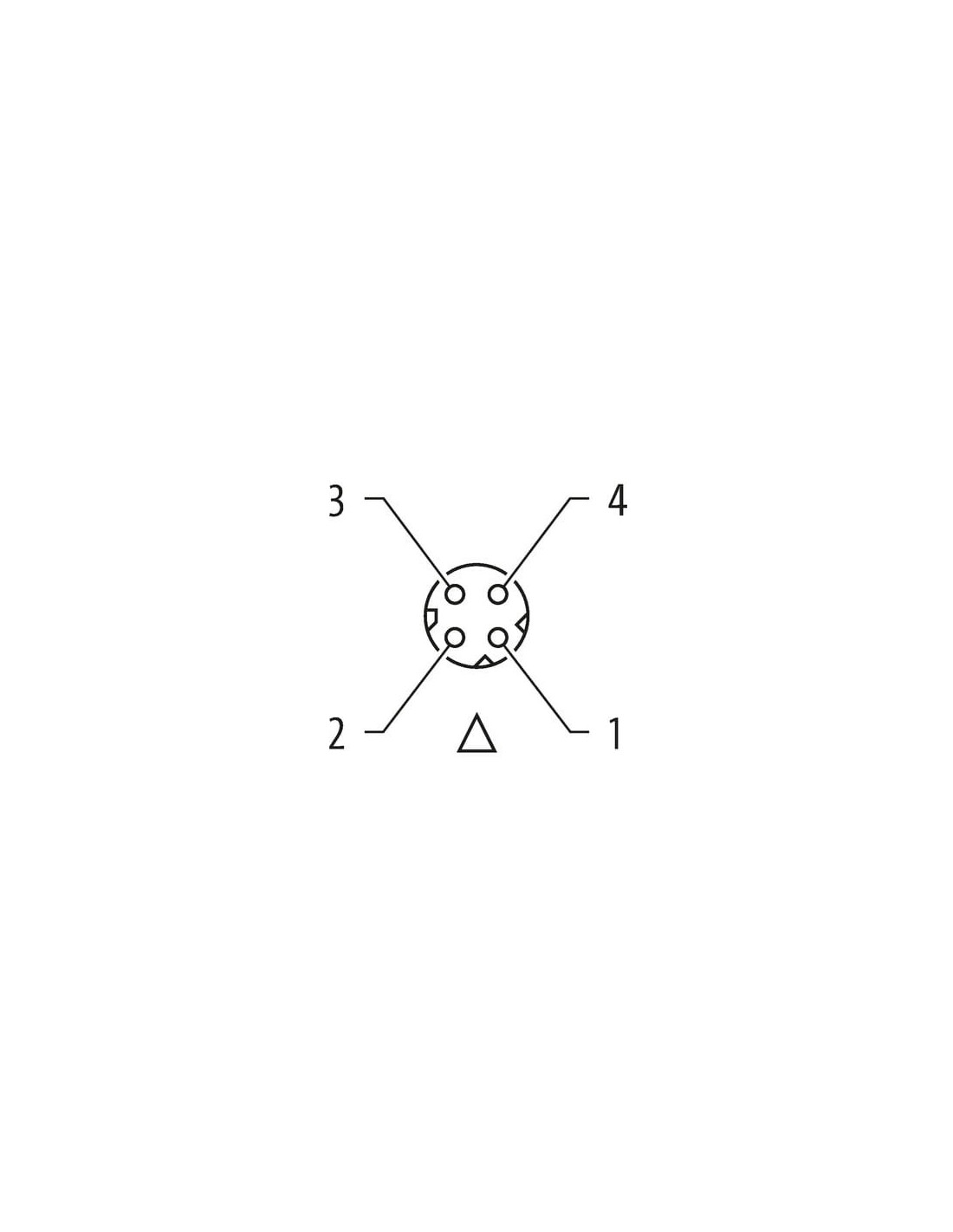

M8, 4-piny
Kodowanie D
Ekranowany

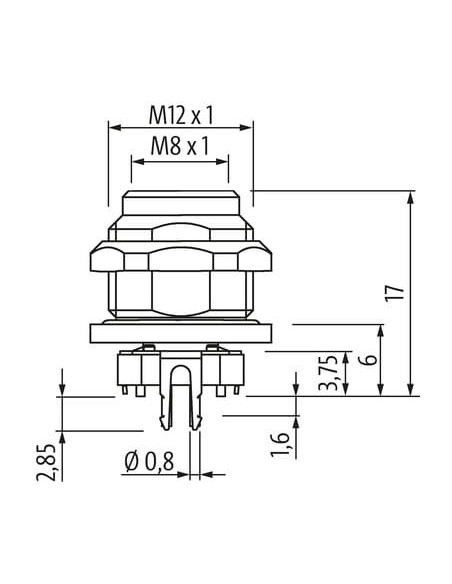

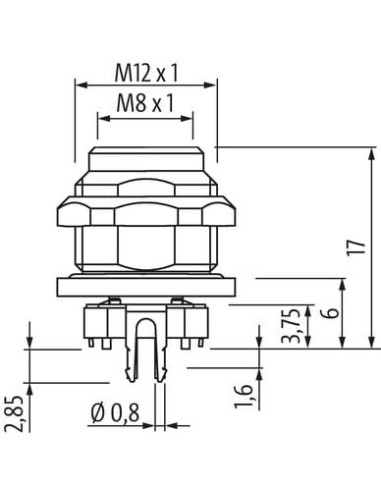

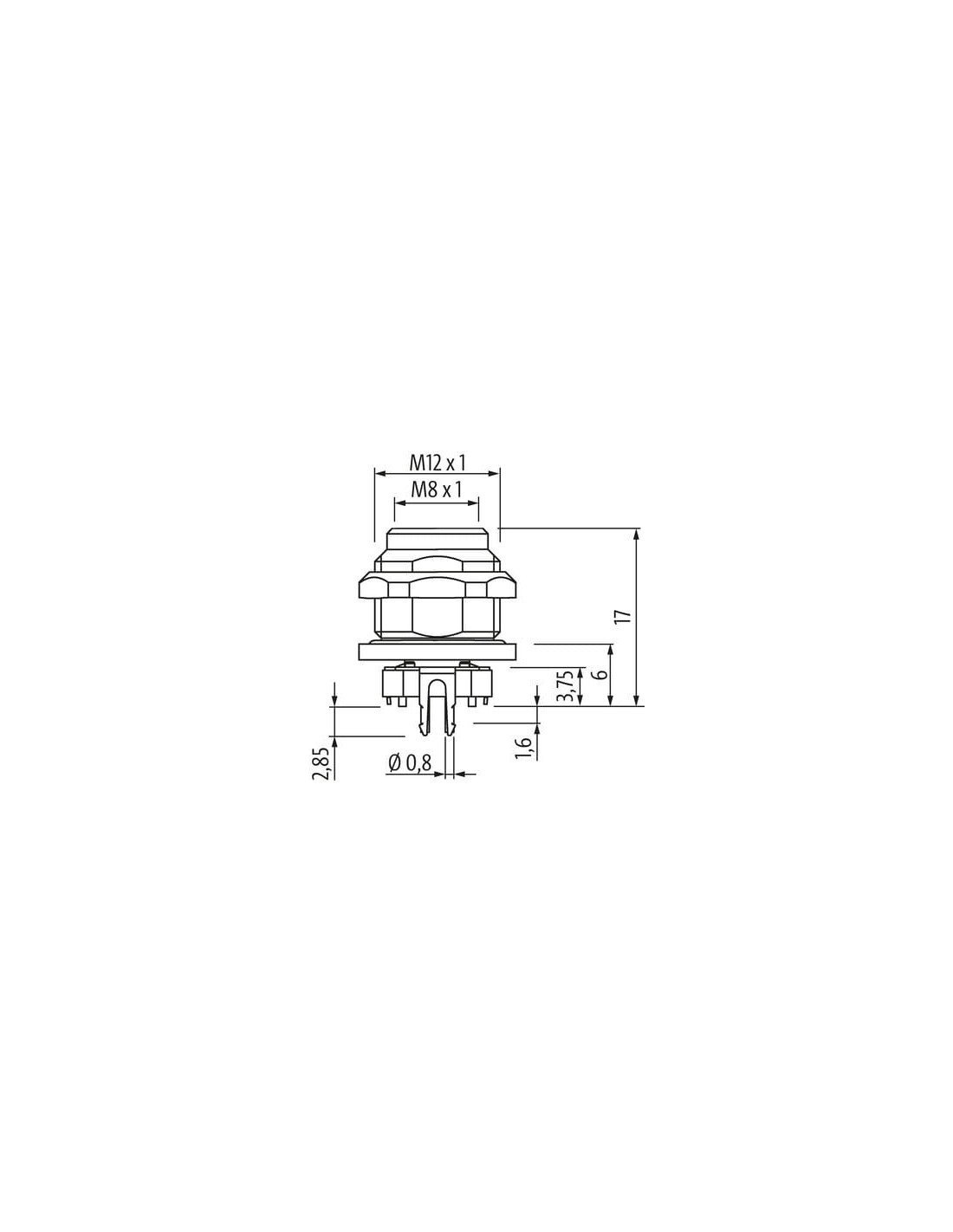

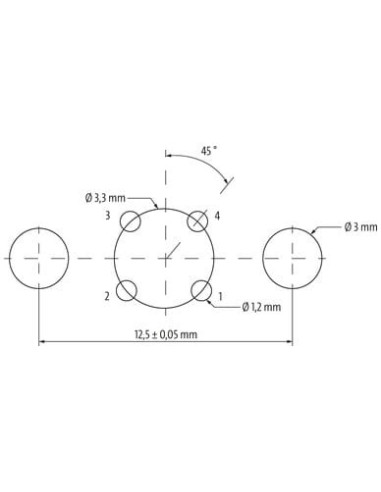

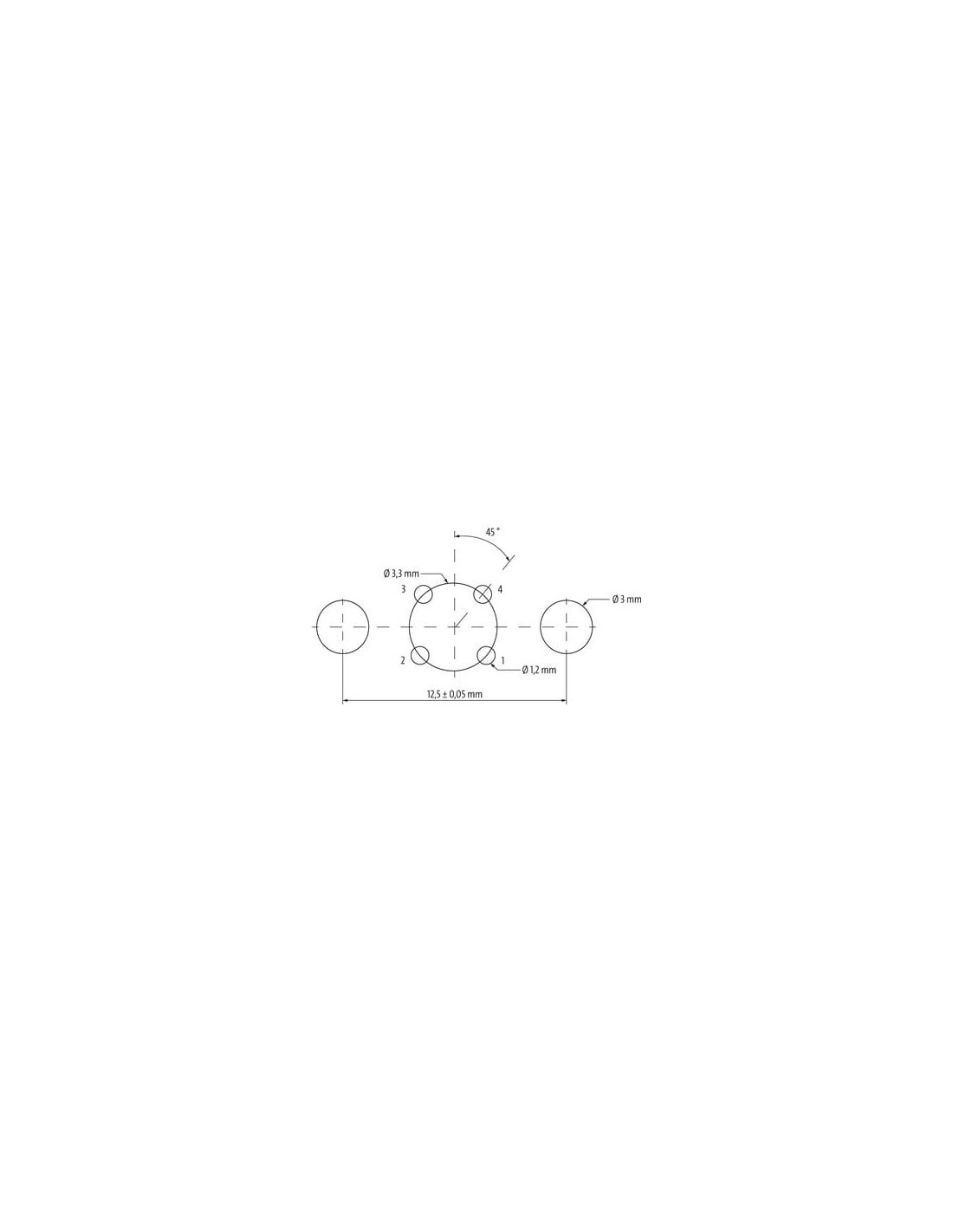

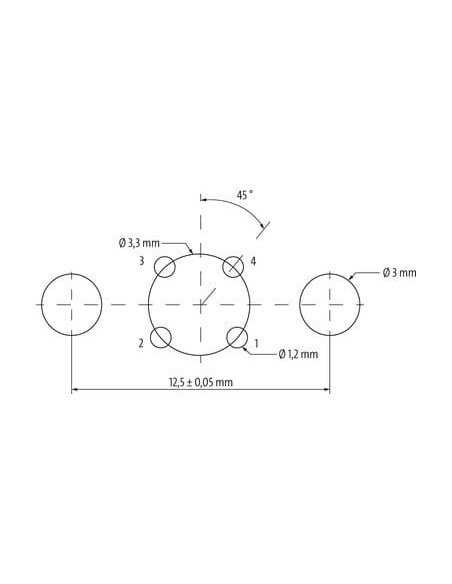

Przyłącze lutowane THT
Montaż na tylnym panelu
| Powłoka styku | nickel plated |
| Family construction form | M8 |
| Kodowanie | D |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
Instalowanie | Podłączanie
| Connection information | Przyłącze lutowane THT |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał uszczelka | FPM |
| Materiał obudowa | Stop miedzi |
| Materiał mocowanie styków | PA6 |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

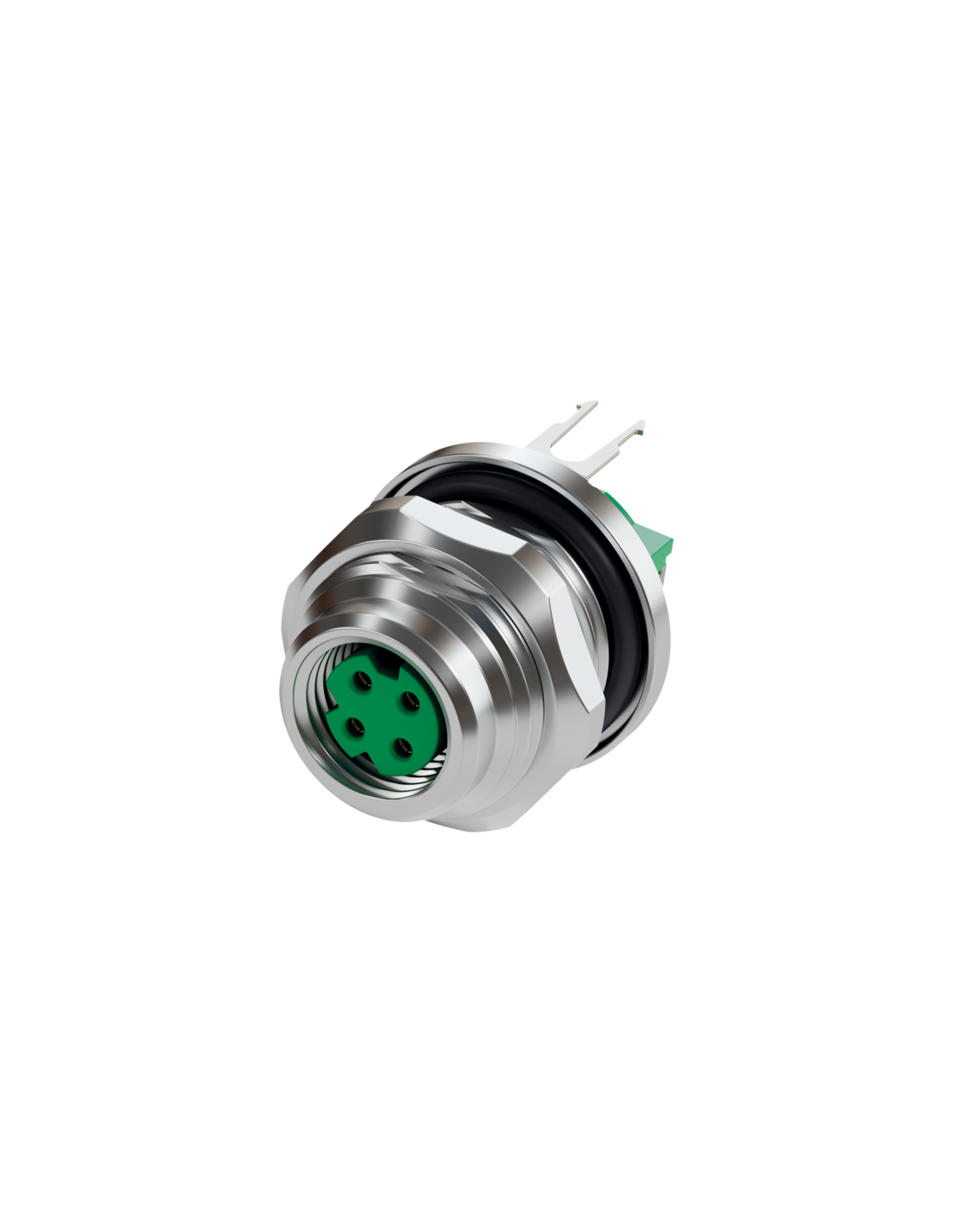

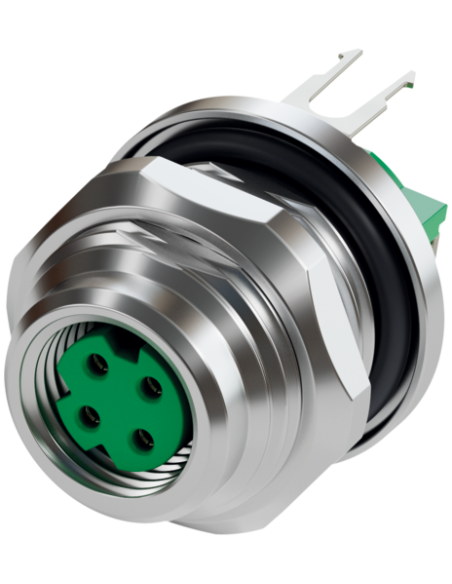

Złącze żeńskie M8 D-coding proste, montaż panelowy – 7000-R1214-12D2100
Złącze M8 żeńskie 4-pinowe z kodowaniem D to wysokiej jakości komponent do przemysłowych aplikacji automatyki, zaprojektowany do niezawodnego montażu na tylnej ściance urządzenia. Przeznaczone do specjalistycznych zastosowań, zapewnia stabilność połączenia oraz ochronę przed czynnikami zewnętrznymi.
Zastosowanie – automatyka, przemysł, urządzenia komunikacyjne
Złącze M8 D-coding sprawdza się w instalacjach systemów automatyki, maszyn produkcyjnych, robotyce oraz w sektorze transportowym, a także przy budowie paneli kontrolnych. Montaż panelowy oraz przyłącze typu THT umożliwiają łatwą integrację, nawet w wymagających środowiskach przemysłowych i warunkach zewnętrznych.
- Komunikacja przemysłowa – dedykowane do transmisji sygnałów oraz danych Ethernetowych (CAT5e, Class D)
- Automatyka przemysłowa – idealne dla sterowników, modułów I/O oraz rozproszonych systemów
- Ochrona IP67 – niezawodność w trudnych warunkach otoczenia
Zalety techniczne złącza M8 4-pin D-coding
- Solidna konstrukcja ekranująca – zapewnia odporność na zakłócenia elektromagnetyczne (EMC)
- Wysoka trwałość – min. 100 cykli wtykowych gwarantuje długą żywotność
- Obudowa niklowana i styki z mosiądzu – wysoka odporność mechaniczna oraz na korozję
- Szczelność IP67 – ochrona przed pyłem i wodą przy prawidłowym połączeniu
- Bezpieczne mocowanie – zabezpieczenie przeciwwstrząsowe oraz gwint M12 x 1 ułatwiający stabilny montaż
Typowe zastosowania i kompatybilność
Złącze panelowe M8 0°, D-coding dedykowane jest do układów elektroniki, paneli operatorskich, systemów sterowania, urządzeń Ethernet przemysłowych, kamer oraz czujników wymagających solidnego, ekranowanego połączenia. Pasuje do płytek drukowanych z montażem THT oraz spełnia wymogi przemysłowych standardów transmisji.
- Systemy automatyki i robotyki
- Przemysłowe sieci Ethernet
- Moduły bezpieczeństwa i sterowniki PLC
- Panele wizualizacyjne oraz panele operatorskie
- Maszyny i urządzenia produkcyjne
Główne cechy produktu 7000-R1214-12D2100
- Kodowanie D gwarantuje poprawność łączenia w systemach sieciowych
- 4 piny zgodne z przemysłowymi standardami transmisji sygnałów i danych
- Parametry transmisji CAT5e, Class D (ISO/IEC 11801)
- Odporność na temperaturę w zakresie od -25°C do +90°C
- Rezystancja izolacji min. 100 MΩ
Złącze M8 D-coding oferuje niezawodność i odporność mechaniczną. Stosowane jest w warunkach przemysłowych, tam gdzie wymagana jest wytrzymałość oraz łatwość montażu na panelach i płytkach PCB.
