Wtyk z kołnierzem
M12, 12-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

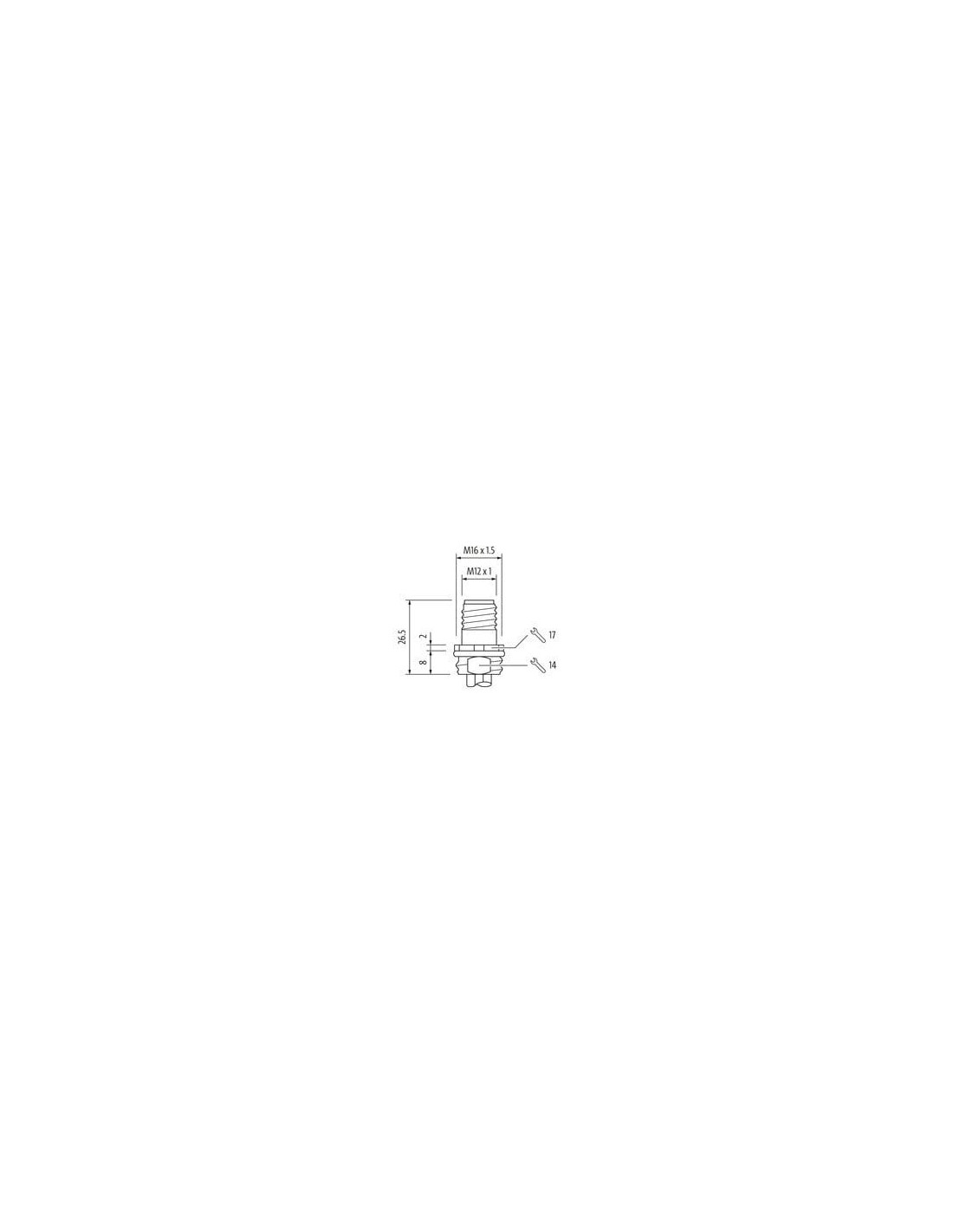

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, biały, zielony, rosa, żółty, czarny, szary, czerwony, fioletowy, szaro-różowe, czerwono-niebieskie |
General data | Cable
| Identyfikacja przewodu | 979 |
Structure | Cable
| wire arrangement | , niebieski, biały, zielony, rosa, żółty, czarny, szary, czerwony, fioletowy, szaro-różowe, czerwono-niebieskie |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,14 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 85 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze panelowe M12 męskie A-codowane 12-pin z kablem – profesjonalne rozwiązanie do automatyki
Złącze panelowe M12 męskie A-codowane to wysokiej jakości komponent przeznaczony do zastosowań w automatyce przemysłowej, instalacjach maszyn, urządzeń oraz paneli sterowniczych. Produkt spełnia normę DIN EN 61076-2-101, co gwarantuje pełną kompatybilność z najbardziej wymagającymi systemami połączeń przemysłowych.
Charakterystyka techniczna złącza panelowego M12
Wtyk wyposażony jest w 12 pozłacanych pinów, umieszczonych w odpornym na uszkodzenia korpusie z cynkowego odlewu ciśnieniowego. Gwint M12 x 1 oraz montaż na przednim panelu typu „włożone, przykręcone” zapewniają pewność i trwałość połączenia. Urządzenie posiada stopień ochrony IP67, co umożliwia bezpieczną pracę w wymagających warunkach przemysłowych, nawet przy występowaniu pyłów czy wilgoci.
Zalety i zastosowania złącza panelowego M12
- Wysoka niezawodność kontaktów – pozłacane styki chronią przed korozją i zapewniają skuteczny przepływ sygnałów oraz zasilania.
- Odporność na trudne warunki środowiskowe – stopień ochrony IP67 oraz zakres temperatury pracy od -25°C do +85°C umożliwiają montaż w sektorach przemysłowych, motoryzacji, automatyce, robotyce oraz budowie maszyn.
- Szybka i prosta instalacja dzięki gwintowi montażowemu M16 x 1.5 oraz kluczom o rozmiarze SW17 i SW19.
- Zintegrowany kabel o długości 0,5 m ułatwia prowadzenie przewodów i podłączanie do urządzeń lub rozdzielni.
Typowe zastosowania złącza panelowego M12
- Automatyka przemysłowa i systemy sterowania
- Maszyny produkcyjne i linie montażowe
- Panele operatorskie i szafy sterownicze
- Sensoryka oraz interfejsy sygnałowe
- Systemy zasilania i transmisji sygnałów
Bezpieczeństwo i niezawodność połączeń sygnałowych oraz zasilających
Złącze panelowe M12 zostało wykonane z materiałów zapewniających długotrwałą trwałość i bezpieczeństwo połączeń. Precyzyjna powłoka niklowana chroni złącze przed wpływem czynników chemicznych oraz urazami mechanicznymi. Odpowiednia izolacja przewodów (PP) oraz odporność na działanie olejów, płomieni i benzyny sprawiają, że złącze zachowuje swoje parametry nawet w wymagających środowiskach produkcyjnych.

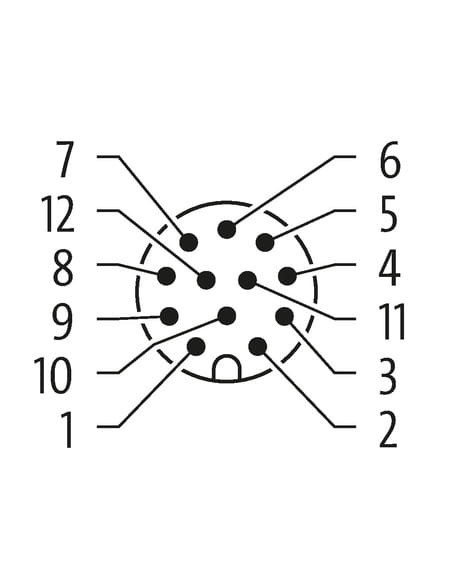

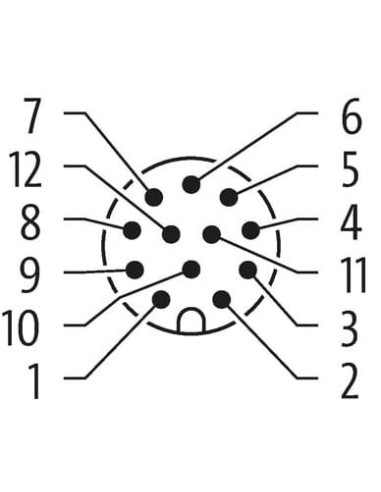

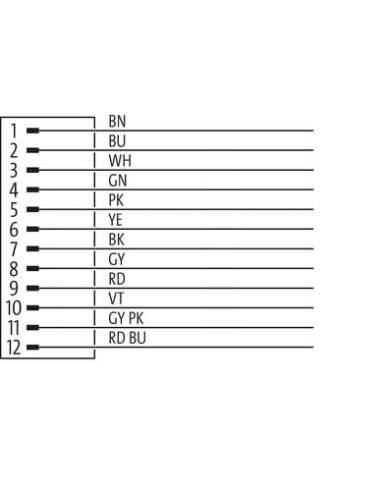

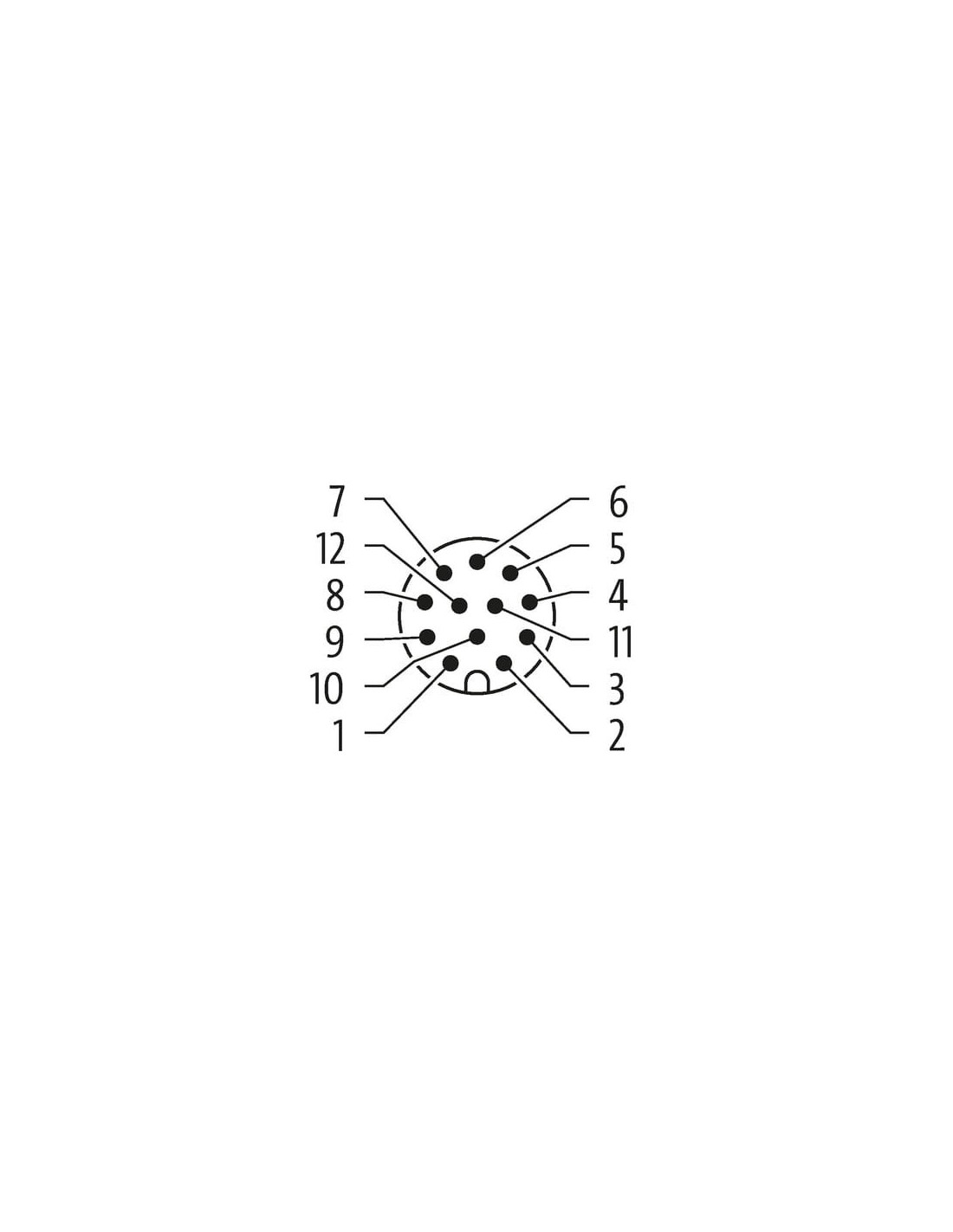

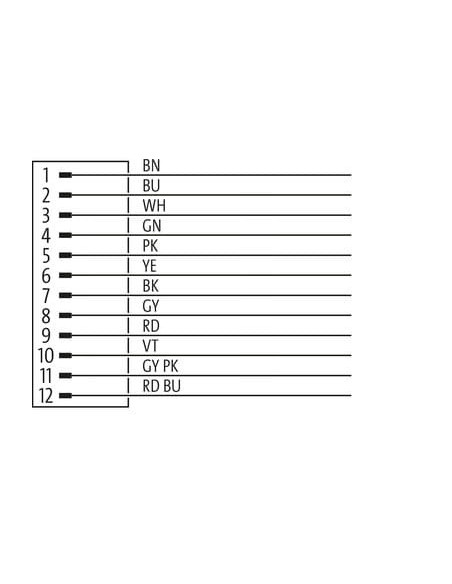

Schematy i identyfikacja przewodów
Do złącza dołączono kable z 12 żyłami o łatwo identyfikowalnych kolorach, co pozwala na bezproblemowe podłączenie do różnych aplikacji i minimalizuje ryzyko błędu instalacyjnego. Załączona numeracja oraz schemat wyprowadzeń zapewniają szybkie i precyzyjne dopasowanie do wymagań projektu.
Podsumowanie – złącze panelowe M12 12-pin
Złącze panelowe M12 męskie A-codowane to niezawodne, uniwersalne rozwiązanie do łączenia przewodów sterujących, sygnałowych oraz zasilających w aplikacjach przemysłowych. Doskonale sprawdza się wszędzie tam, gdzie kluczowe są trwałość połączenia, łatwość instalacji oraz odporność na czynniki zewnętrzne.
