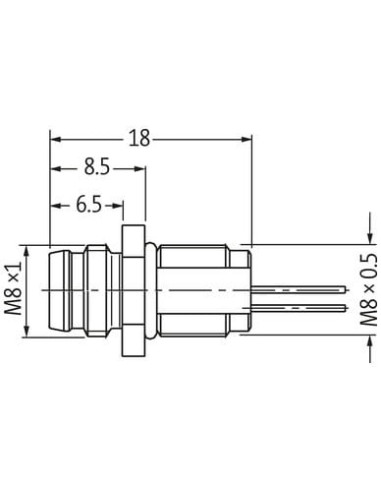

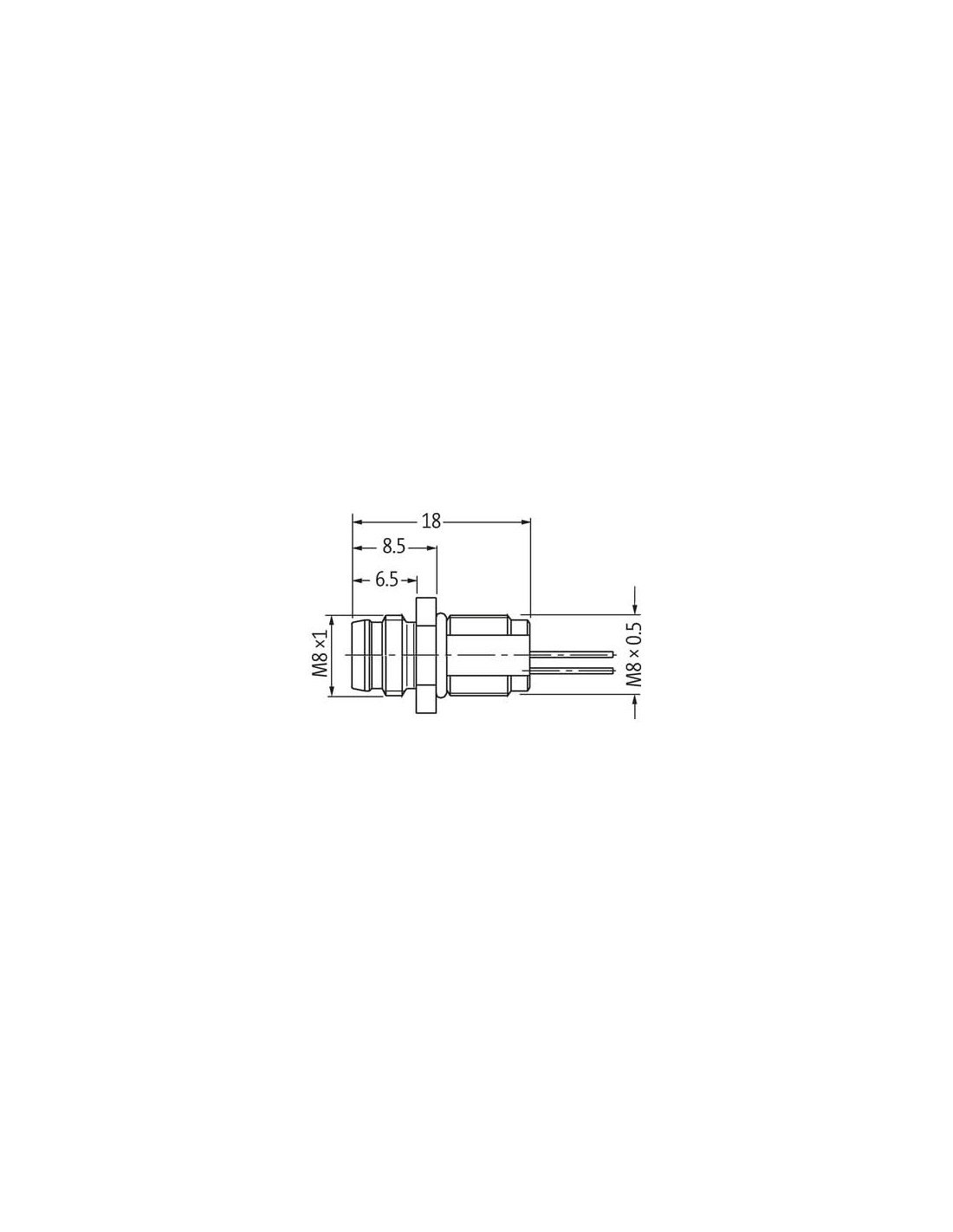

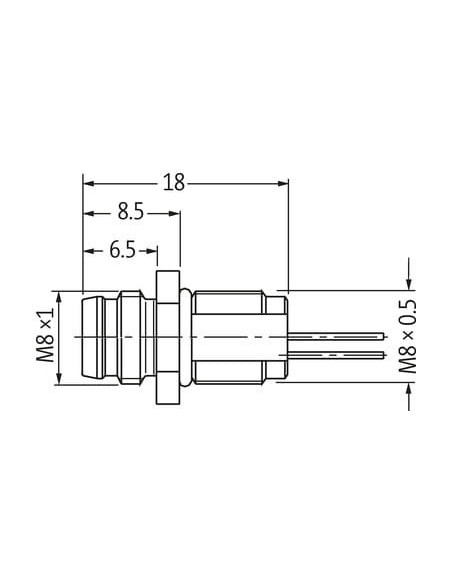

Wtyk z kołnierzem
M8, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 971 |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,34 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

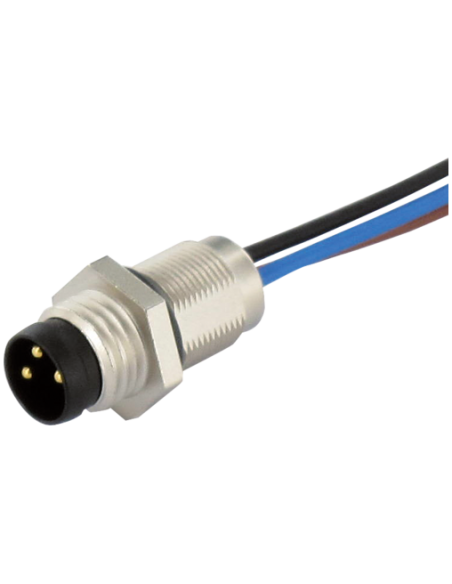

Złącze kołnierzowe M8 męskie 4-polowe z przewodem 0,2 m – idealne do wymagających instalacji przemysłowych
Złącze kołnierzowe M8 męskie, 4-polowe to element elektromechaniczny przeznaczony do efektywnego i bezpiecznego łączenia przewodów w warunkach przemysłowych. Dzięki solidnej konstrukcji oraz wysokiej klasie szczelności IP67 sprawdza się doskonale nawet w trudnych warunkach środowiskowych, zapewniając niezawodność oraz ochronę przed wilgocią, kurzem i zanieczyszczeniami.
Zastosowanie złącza kołnierzowego M8 w automatyce i przemyśle
Złącze M8 4-pin znajduje szerokie zastosowanie w:
- Sensoryce i systemach automatyki
- Robotyce i liniach produkcyjnych
- Maszynach przemysłowych
- Instalacjach pomiarowych i sterujących
Umożliwia szybkie i trwałe połączenie czujników, siłowników czy innych elementów automatyki, minimalizując ryzyko awarii związanych z przerwaniem obwodu.
Wytrzymałość i bezpieczeństwo użytkowania
Obudowa wykonana z mosiądzu oraz niklowana powierzchnia gwarantują odporność na uszkodzenia mechaniczne oraz wpływ czynników chemicznych. Złocone styki zapewniają stabilny przesył sygnału oraz wysoką trwałość połączenia, eliminując problem korozji. Złącze przystosowane jest do montażu na przednim panelu, co umożliwia łatwą integrację z obudową urządzenia.
Parametry techniczne zapewniające niezawodność
Dzięki zastosowaniu wysokiej jakości przewodu PUR z czterema żyłami o długości 0,2 m, złącze jest odporne na:
- uszkodzenia mechaniczne i zginanie
- flamę (UL 1581 §1100 FT2, IEC 60332-2-2)
- działanie olejów i benzyny (DIN EN 60811-404)
Może pracować w szerokim zakresie temperatur od
-40°C do 85°C, co czyni je uniwersalnym wyborem do różnorodnych środowisk przemysłowych. Przewód o przekroju 0,34 mm² i oznaczeniu kolorystycznym (brązowy, biały, niebieski, czarny) ułatwia i przyspiesza podłączenie.
Uniwersalność i prostota montażu złącza M8
Złącze wyposażone w gwint M8 x 1 oraz standardowe kodowanie "A" jest kompatybilne z większością systemów automatyki, urządzeń i czujników dostępnych na rynku. Montaż odbywa się poprzez dokręcenie, co zapewnia stabilność i bezpieczeństwo połączenia nawet w warunkach wibracji i pracy ciągłej.
Korzyści z zastosowania złączy M8 z przewodem
Stosowanie złącza kołnierzowego M8 umożliwia:
- Błyskawiczną wymianę lub serwisowanie podzespołów
- Zachowanie wysokiego poziomu ochrony przed czynnikami zewnętrznymi (IP67)
- Optymalne wykorzystanie przestrzeni montażowej dzięki kompaktowym wymiarom
- Bezproblemową integrację z istniejącymi rozwiązaniami przemysłowymi zgodnymi z DIN EN 61076-2-104
Złącze kołnierzowe M8 męskie, 4-polowe z przewodem to niezbędny komponent w każdej aplikacji wymagającej pewnych, trwałych i bezpiecznych połączeń w środowisku przemysłowym i automatyce.
