Wtyk z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
Z niezakończoną końcówką przewodu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |

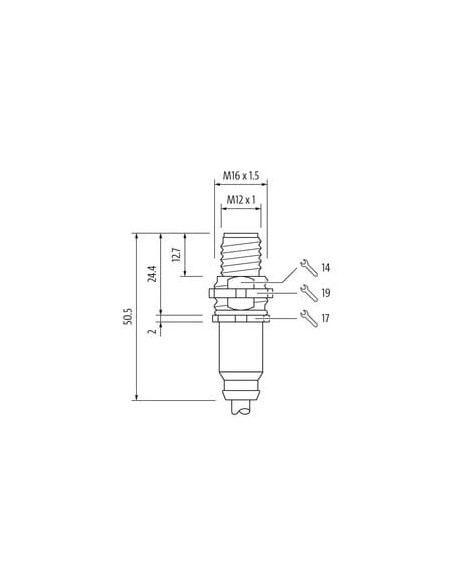

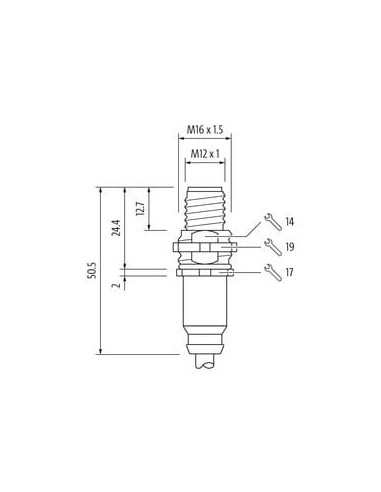

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

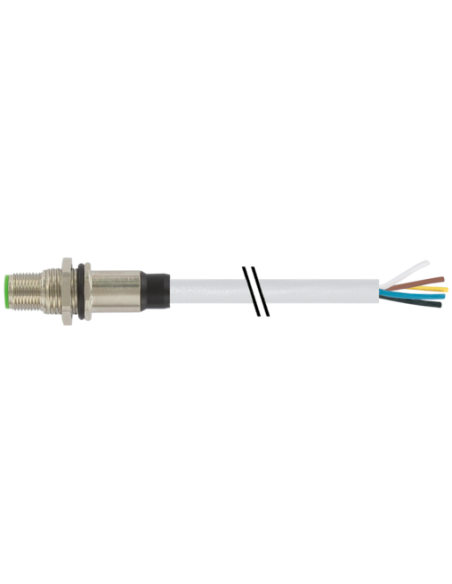

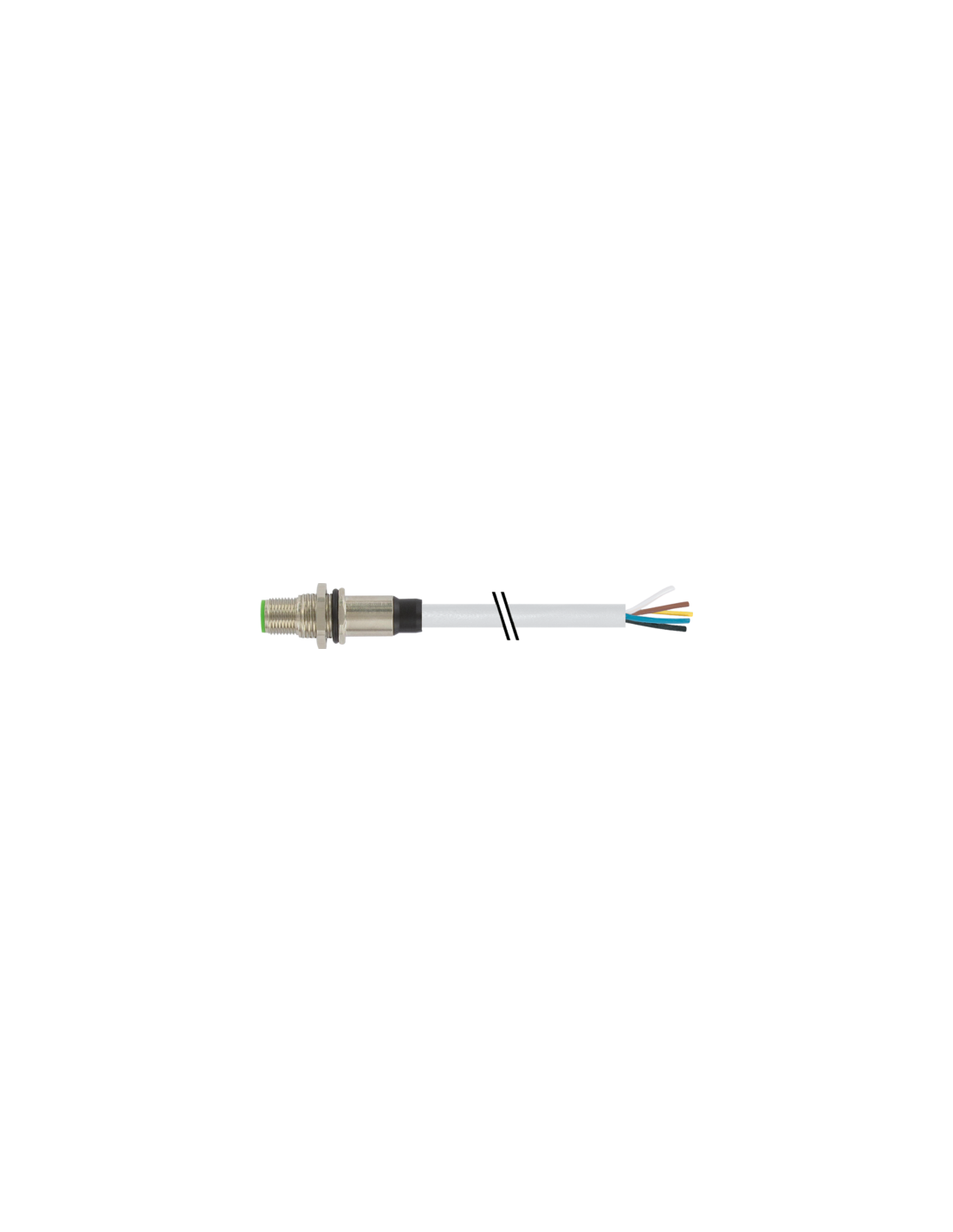

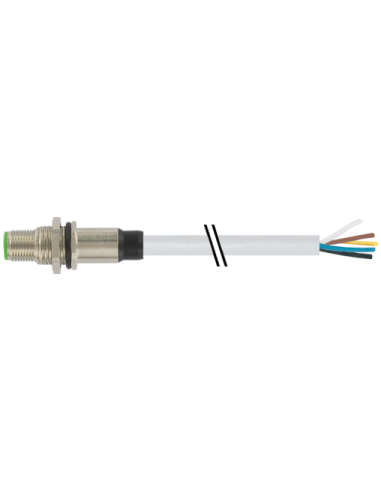

Gniazdo męskie M12 A-kod. 5-pinowe z przewodem 2 m do montażu panelowego
Gniazdo męskie M12 A-kodowane o numerze katalogowym 7000-13607-2150200 to wysokiej jakości komponent zaprojektowany z myślą o niezawodnych połączeniach w instalacjach przemysłowych, automatyce oraz robotyce. Produkt wyposażony jest w 5-pinowe złącze oraz 2-metrowy przewód o otwartym zakończeniu, co umożliwia elastyczne dopasowanie do wielu zastosowań.
Zastosowanie gniazda M12 A-kodowanego z przewodem
Złącze M12 znajduje szerokie zastosowanie w automatyce przemysłowej jako interfejs do podłączania czujników, siłowników, wyłączników krańcowych oraz komponentów systemów sterowania. Dzięki zastosowaniu 5 pinów możliwe jest przesyłanie zarówno zasilania, jak i sygnałów sterujących, co czyni to gniazdo uniwersalnym rozwiązaniem dla maszyn i urządzeń produkcyjnych.
- Automatyka przemysłowa: czujniki, enkodery, siłowniki
- Robotyka: systemy sterowania i transmisji sygnałów
- Systemy pomiarowe i kontrolne
- Maszyny produkcyjne
- Panele sterowania
Budowa i zalety gniazda M12 z przewodem
Wysokiej jakości materiały: mosiądz oraz powłoki niklowane i pozłacane styki zapewniają odporność na korozję oraz długą żywotność, nawet w wymagających warunkach przemysłowych. Złącze spełnia wymogi stopnia ochrony IP67 (po skręceniu i zamocowaniu), gwarantując ochronę przed pyłem oraz działaniem wilgoci i okresowym zanurzeniem w wodzie. Produkt cechuje się uniwersalnością montażu panelowego od strony tylnej, co zapewnia łatwość integracji w obudowach maszyn i szafach sterowniczych.
- Uniwersalny montaż panelowy - gwint M16 x 1,5
- Odporność na czynniki środowiskowe - IP67, NEMA 3, 4, 6P
- Solidna konstrukcja ze stopu miedzi i mosiądzu
- Odpowiednie oznaczenia kolorystyczne przewodów, umożliwiające łatwą i szybką instalację
Bezpieczeństwo i certyfikaty gniazda panelowego M12
Gniazdo spełnia szereg międzynarodowych norm dotyczących bezpieczeństwa oraz odporności ogniowej i chemicznej, takich jak IEC 60332-2-2, UL 1581 oraz cURus. Certyfikaty te potwierdzają możliwość bezpiecznego stosowania w aplikacjach objętych rygorystycznymi wymogami.
- Odporność na płomień, oleje i benzynę
- Możliwość stosowania w agresywnych środowiskach przemysłowych (zaleca się sprawdzenie odporności dla specyficznych mediów)
Parametry techniczne przewodu podłączeniowego
W zestawie znajduje się przewód PVC o długości 2 metrów, 5-żyłowy, z żyłami o przekroju 0,34 mm². Przewód posiada oznaczenia kolorystyczne zgodne ze standardem (brązowy, biały, niebieski, czarny, zielono-żółty) oraz zapewnia bardzo dobrą elastyczność i odporność mechaniczną (promień gięcia stały - 5-krotność średnicy zewnętrznej).
- Odporność na promieniowanie UV, oleje i chemikalia
- Bezołowiowa, kadmowa oraz bezsilikonowa izolacja
- Temperatura pracy: -30°C do +80°C (przewód stały)
Gniazdo męskie M12 A-kod. 7000-13607-2150200 z przewodem spełnia rygorystyczne wymagania przemysłu, automatyki oraz instalacji maszynowych, umożliwiając trwałe i niezawodne połączenia sygnałowe oraz zasilające.
