Wtyk z kołnierzem
M8, 4-piny
Montaż na przednim panelu
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW10 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 969 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |

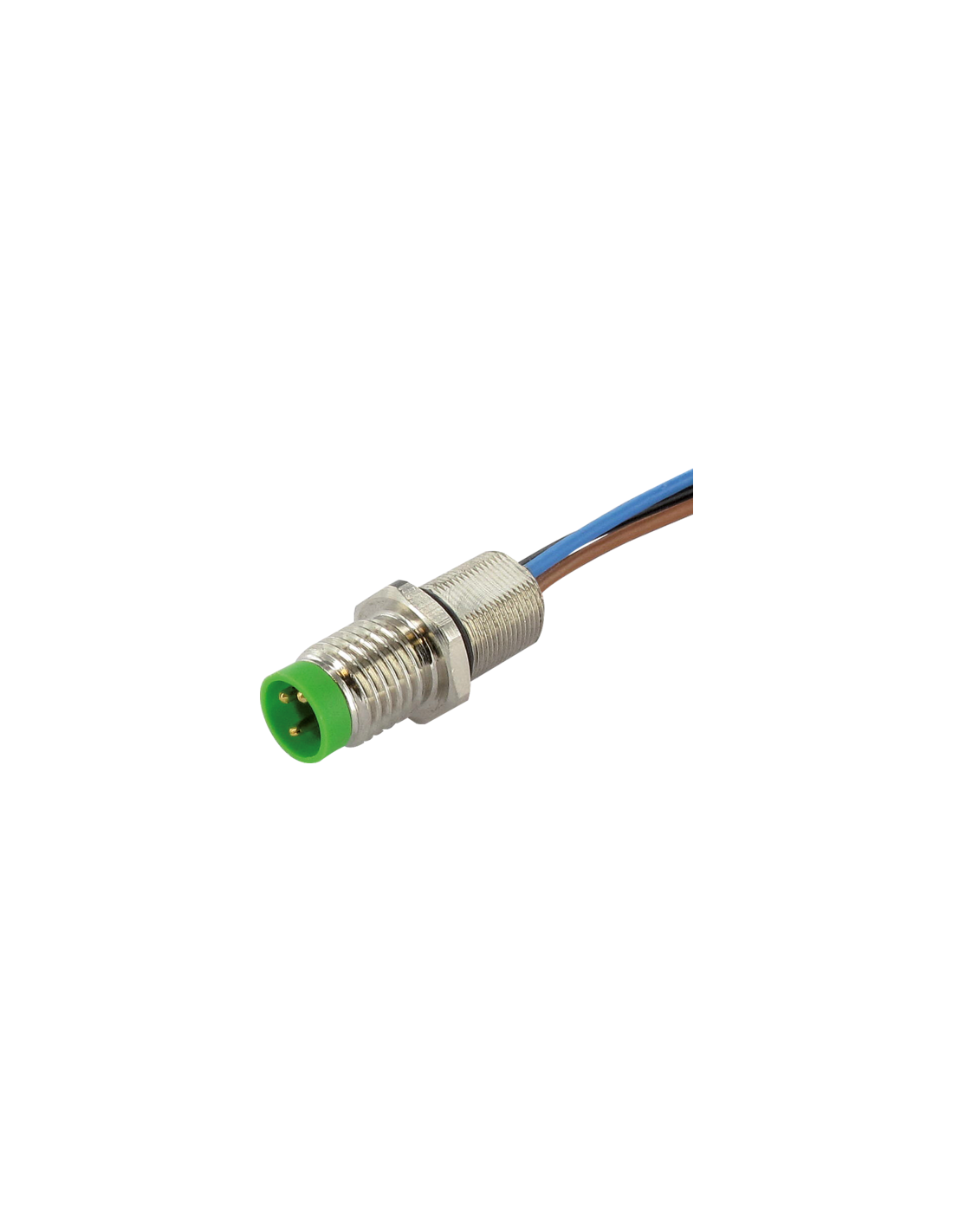

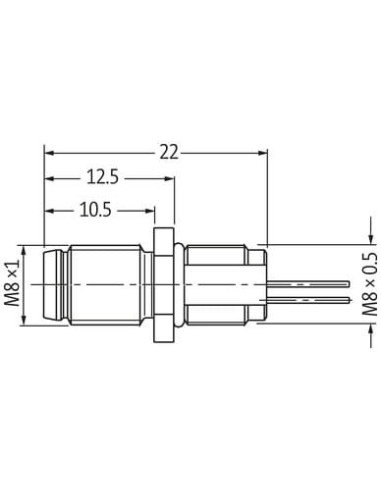

Wtyk z kołnierzem M8 4-pinowy – montaż na panelu

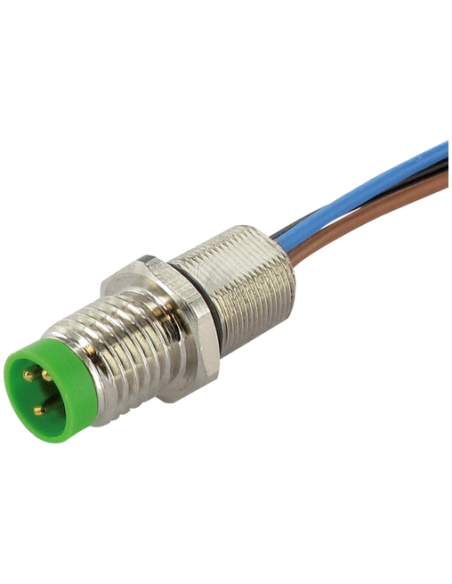

Wtyk z kołnierzem M8 7000-08563-9690050 to wytrzymały i precyzyjny element łączeniowy, przeznaczony do szybkiego i niezawodnego połączenia elektrycznego w aplikacjach przemysłowych. Produkt wyposażony jest w 4 piny, umożliwiając obsługę różnorodnych sygnałów oraz zasilania. Dzięki konstrukcji dedykowanej do montażu na przednim panelu, oferuje szerokie możliwości zastosowania w maszynach, szafach sterowniczych oraz systemach automatyki.
Główne zalety złącza M8 panelowego z przewodem
- Wysoka szczelność – stopień ochrony IP67 zapewnia bezpieczeństwo pracy w trudnych warunkach przemysłowych, chroniąc przed pyłem oraz wilgocią.
- Odporność mechaniczna – konstrukcja z mosiądzu oraz niklowane powłoki gwarantują trwałość złącza nawet w środowiskach narażonych na drgania czy uderzenia.
- Kompaktowe wymiary – niewielkie rozmiary oraz standard gwintu M8 x 1 umożliwiają instalację w ograniczonej przestrzeni.
- Przewód skrętkowy o długości 0,5 m – ułatwia szybkie podłączenie do instalacji bez konieczności stosowania dodatkowych przedłużaczy.
- Pozłacane styki – zapewniają stabilny kontakt elektryczny oraz minimalizują ryzyko utleniania i zakłóceń sygnału.
- Bezpieczeństwo i certyfikacja – zgodność z normą DIN EN 61076-2-104 (M8) oraz UL 50E pozwala na zastosowania w wymagających systemach automatyki.
Zastosowania złącza M8 4-pinowego z przewodem
Opisany wtyk z kołnierzem M8 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach robotyki, czujnikach oraz profesjonalnych instalacjach elektrycznych i maszynowych. Idealny do:
- Modułów wejść/wyjść urządzeń automatyki;
- Podłączania czujników i aktuatorów;
- Paneli operatorskich oraz szaf sterowniczych;
- Systemów wizyjnych i bezpieczeństwa;
- Sygnałów sterujących oraz zasilających o napięciu do 60V DC i 50V AC.
Funkcjonalna budowa i parametry użytkowe wtyku M8
Konstrukcja ze zintegrowanym kablem ułatwia zarówno montaż, jak i konserwację, minimalizując ryzyko błędów instalacyjnych. Wysoka odporność na czynniki chemiczne, oleje oraz płomienie (zgodność z normami IEC 60332-2-2 i UL 1581) pozwala na wykorzystanie złącza w wymagających środowiskach przemysłowych.

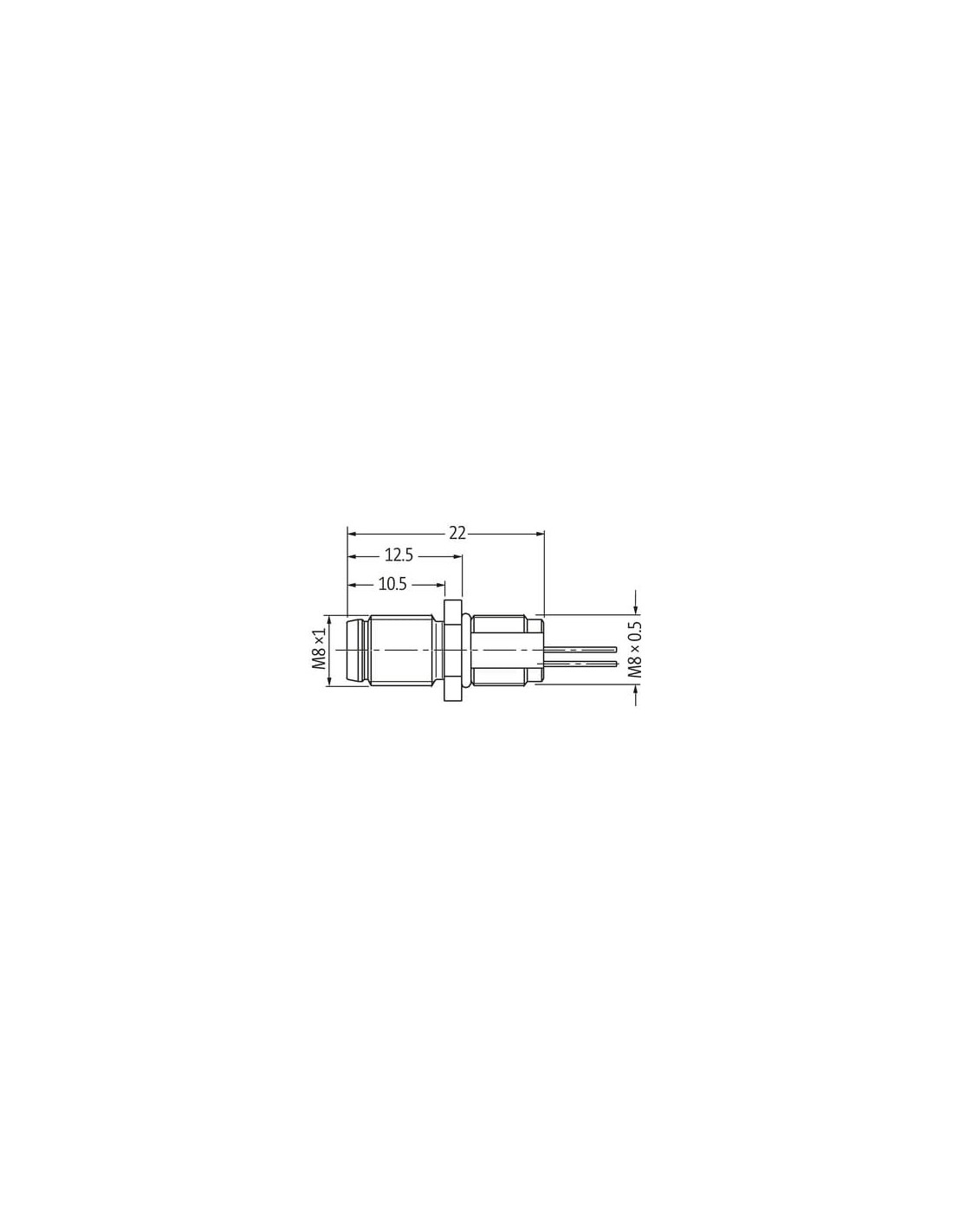

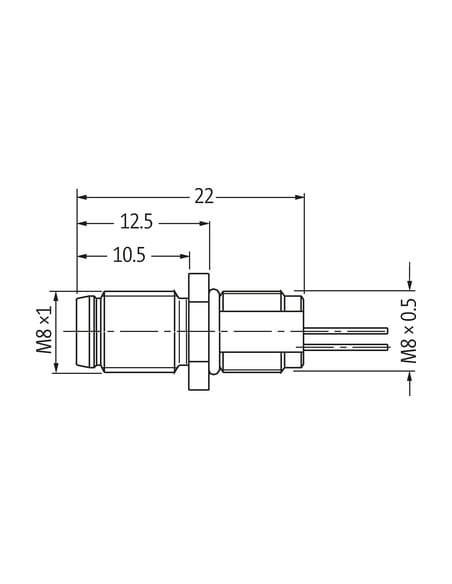

Schemat podłączenia oraz wyprowadzenia dostępny na grafikach pozwala na łatwą identyfikację przewodów (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), co znacznie upraszcza proces integracji z istniejącą instalacją elektryczną.
M8 panelowy 4-pinowy – bezpieczeństwo, niezawodność, uniwersalność
Dzięki szerokiemu zakresowi dopuszczalnych temperatur pracy (od -25°C do 85°C dla złącza, od -40°C do 90°C dla przewodu) oraz odporności na czynniki mechaniczne i środowiskowe, wtyk M8 panelowy jest jednym z najczęściej wybieranych rozwiązań w segmentach automatyzacji procesów i przemysłu maszynowego.
