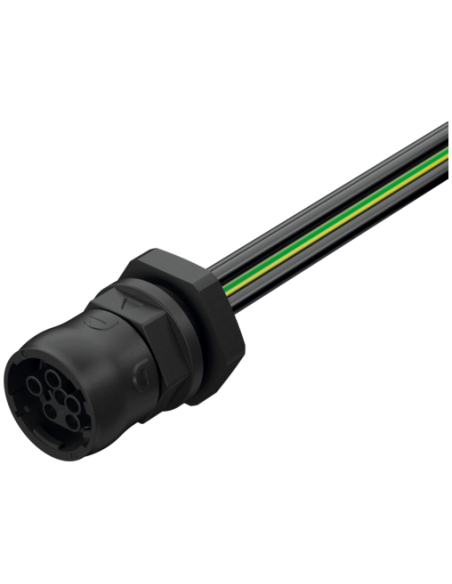

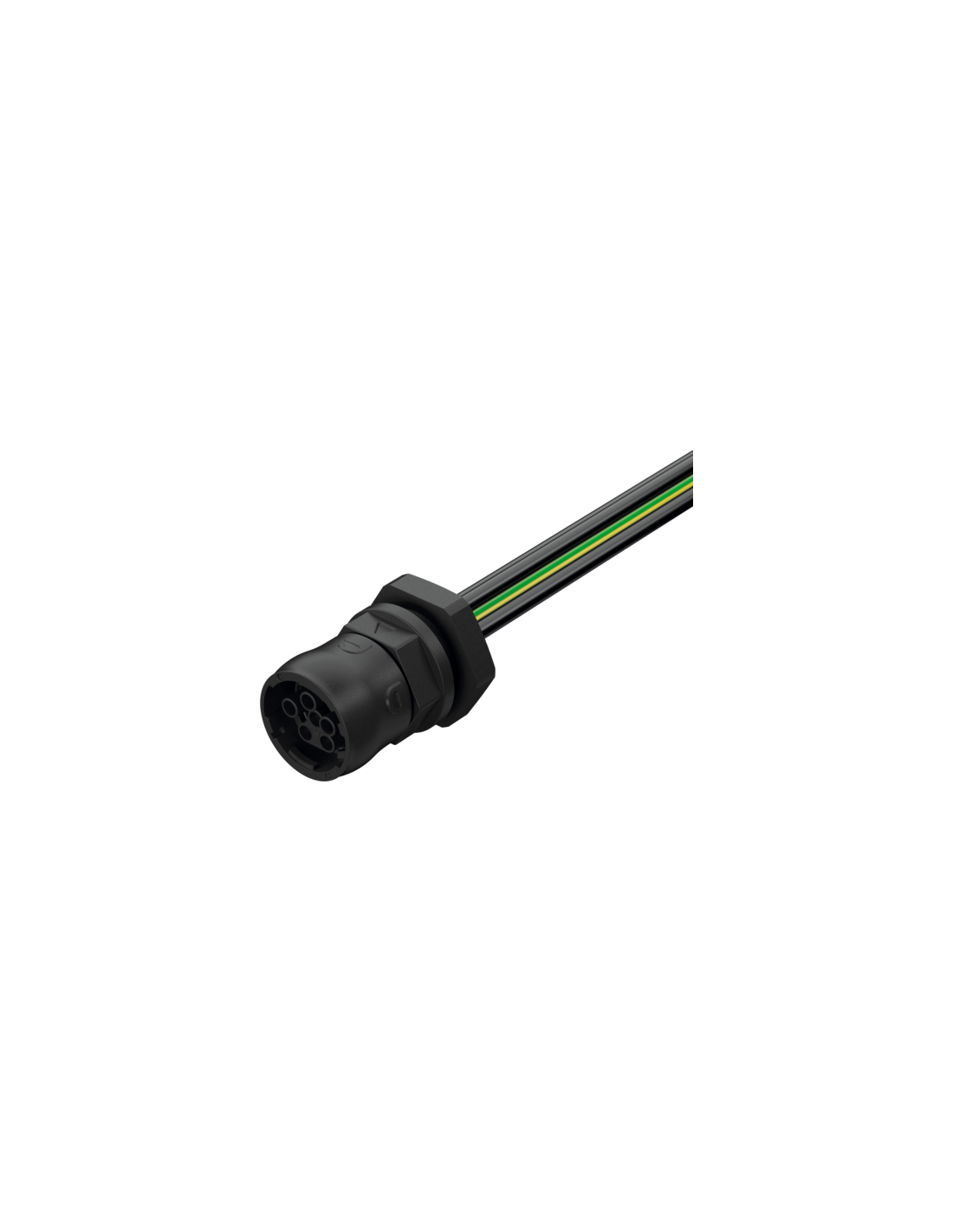

Gniazdo z kołnierzem
MQ15, 4-piny
bayonet connector/bayonet lock
z podłączoną skrętką

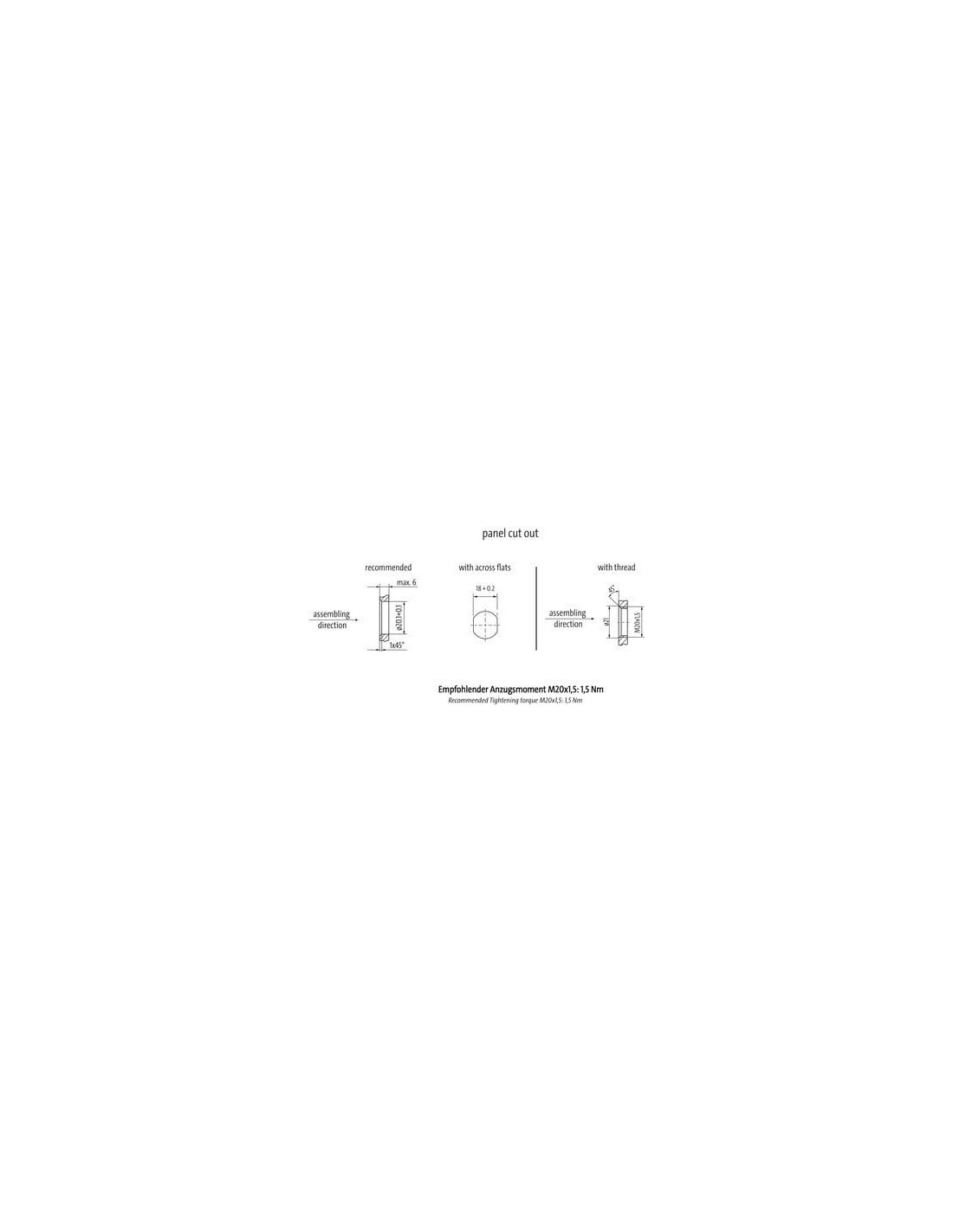

Montaż na przednim panelu
Fastening nut included in the delivery
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |

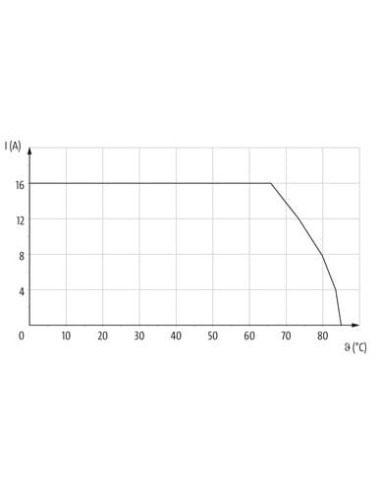

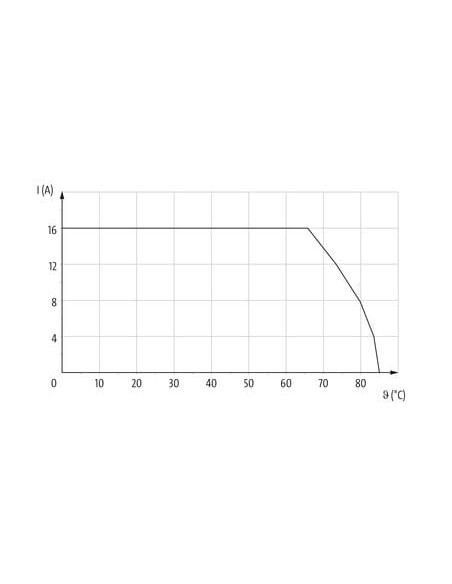

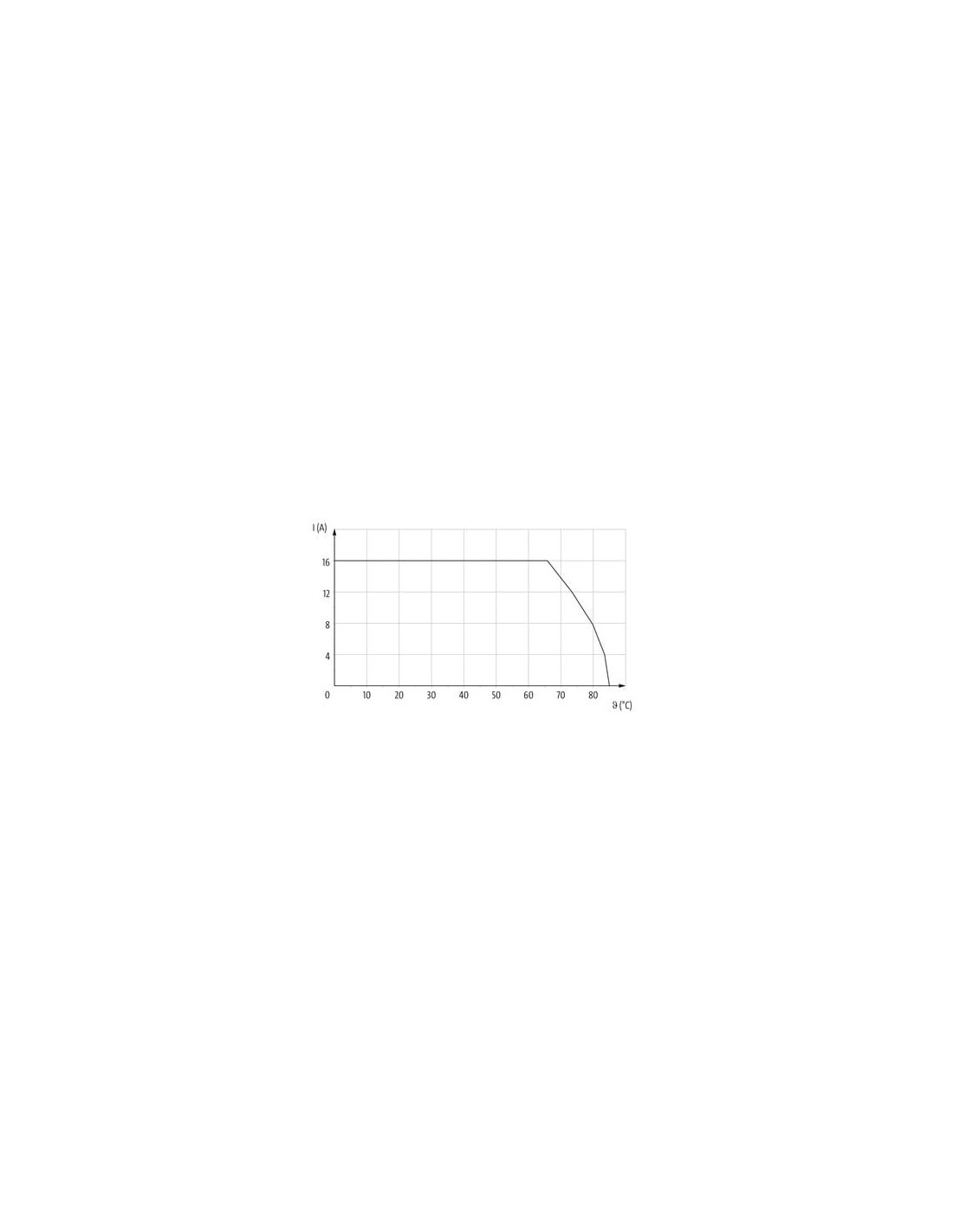

| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 1,5 Nm |

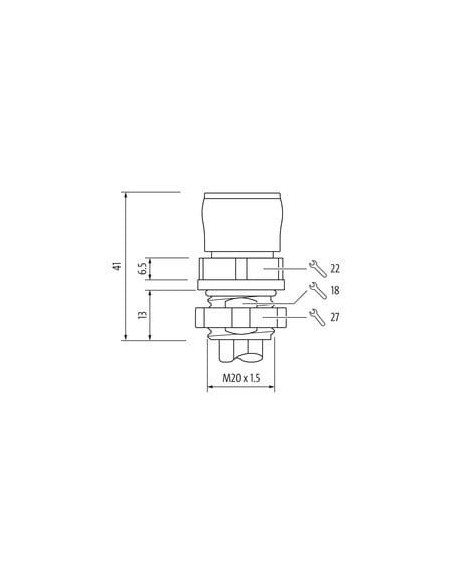

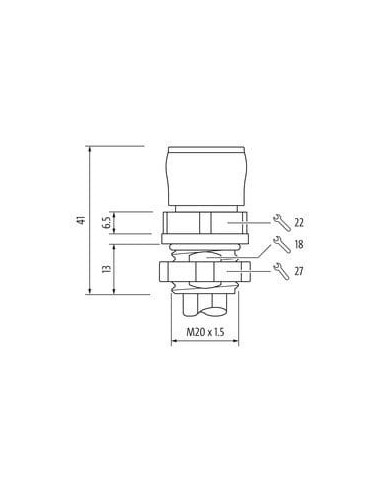

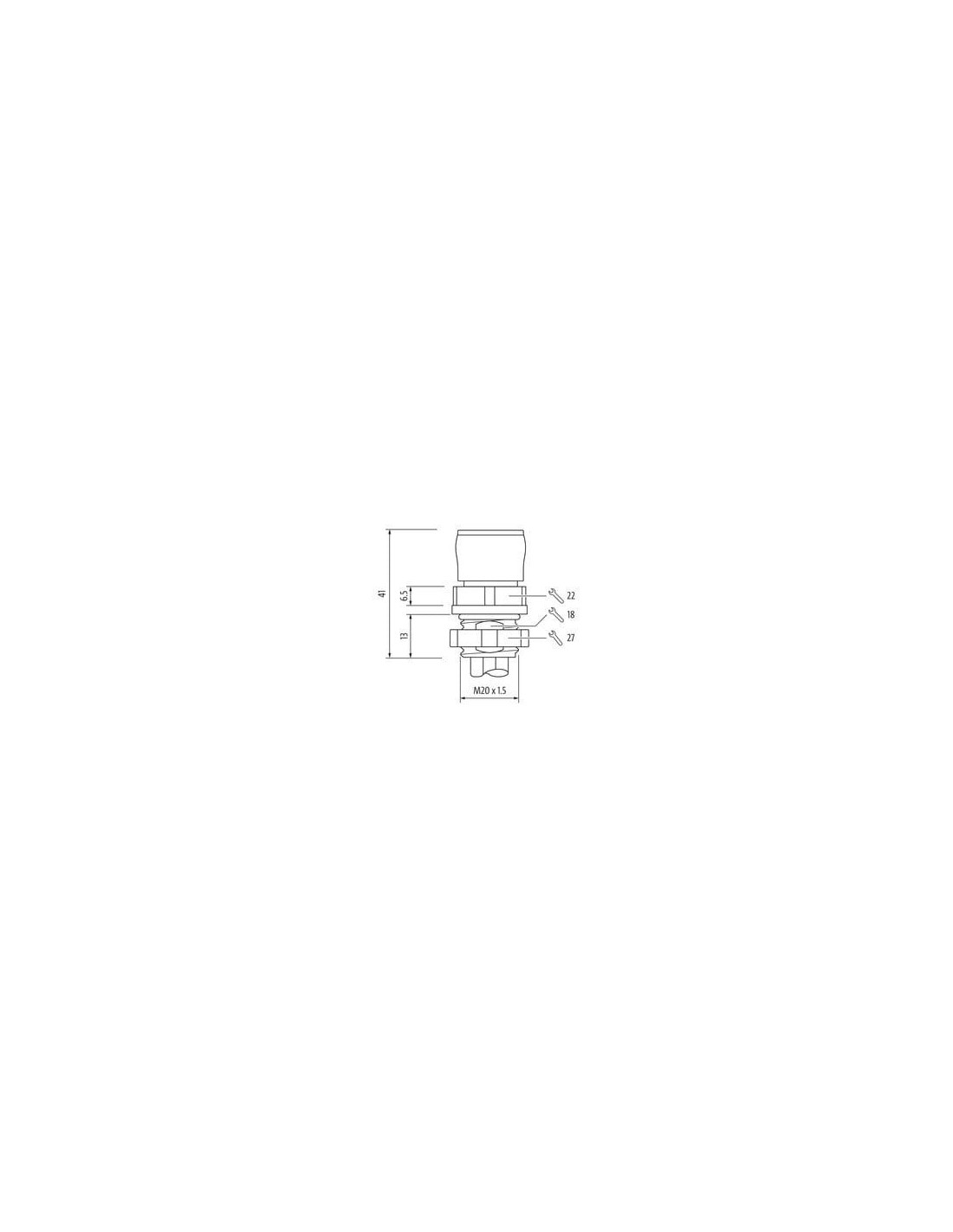

| Gwint montażowy | M20 x 1.5 |
| Rozwartość klucza | SW27 |

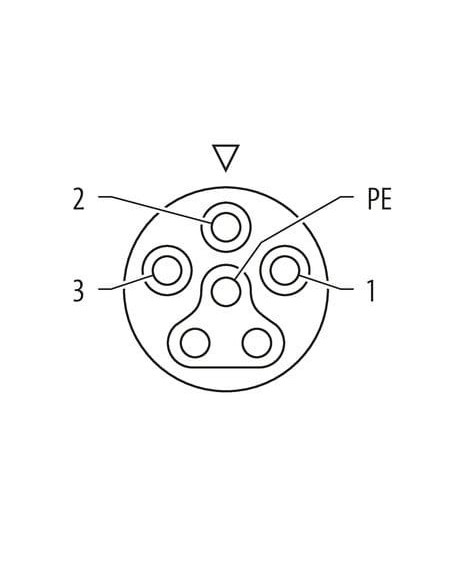

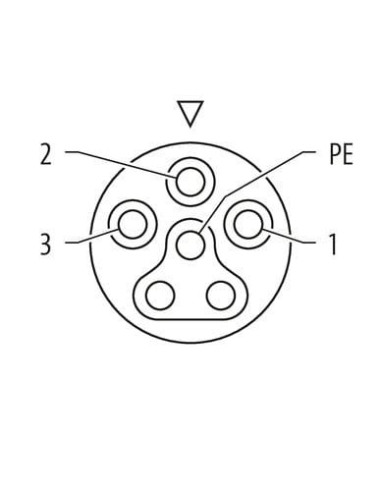

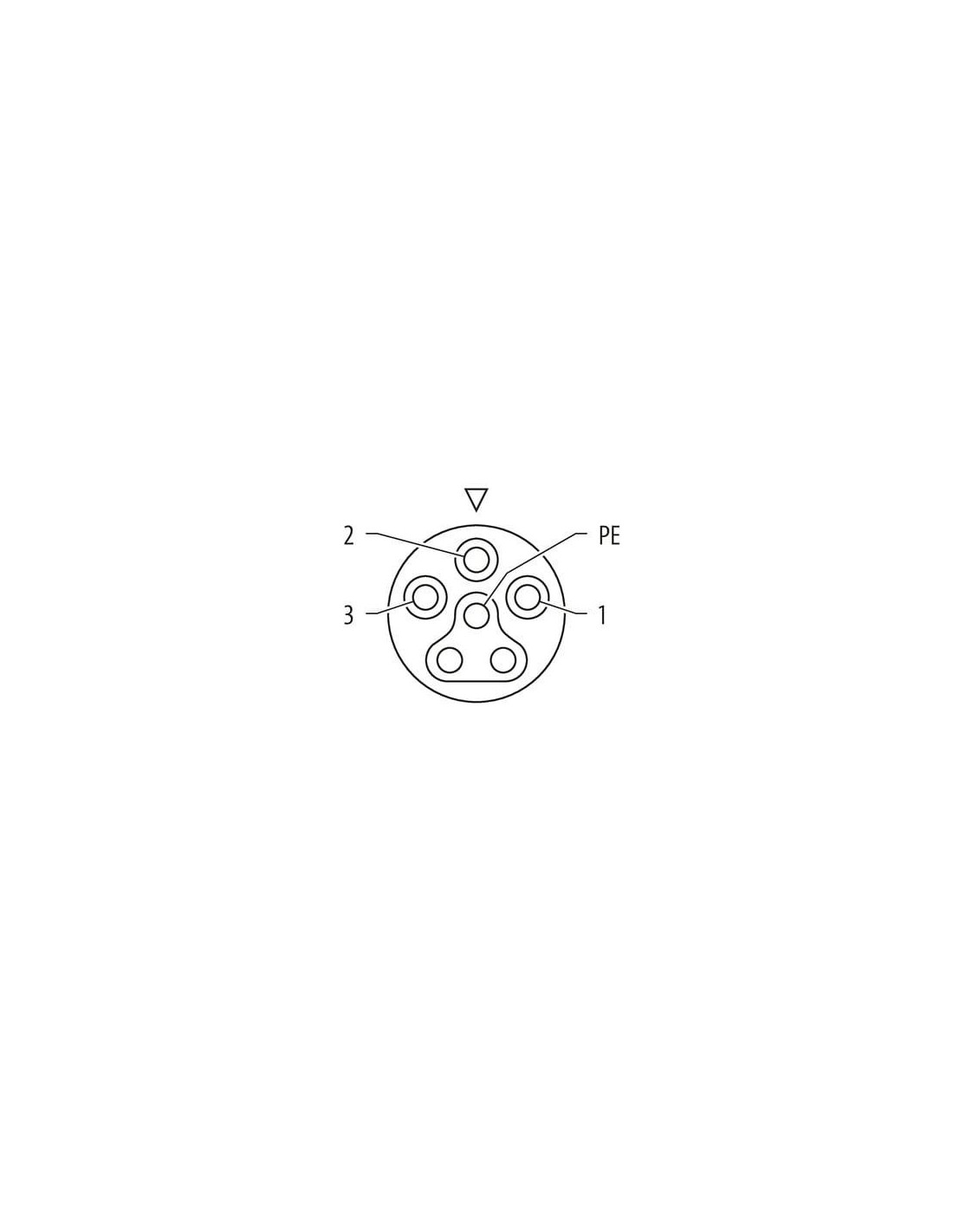

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

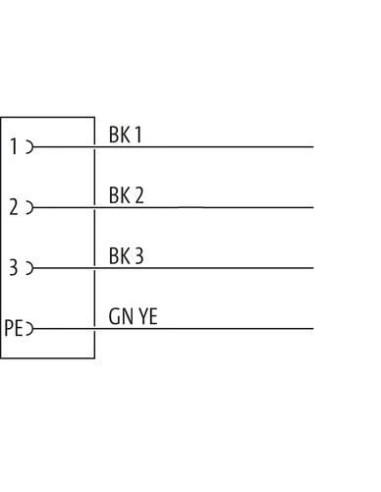

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P92 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Material wire insulation | PE-X |
| Amount wires | 4 |
| Outer diameter insulation | 2,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Gniazdo żeńskie panelowe MQ15 600V AC typ 3 – Zastosowania i charakterystyka
Gniazdo żeńskie MQ15 przednie 600V AC typ 3 (kod: 7000-P8091-P920020) to wysokiej jakości złącze przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, robotyce, instalacjach maszynowych oraz wszędzie tam, gdzie niezawodność i bezpieczne podłączanie zasilania lub sygnału mają kluczowe znaczenie. Konstrukcja gniazda oraz dedykowany przewód o długości 0,2 m umożliwiają montaż w panelu czołowym przy użyciu nakrętki mocującej (w zestawie).
Najważniejsze zalety gniazda MQ15 z przewodem
- Wytrzymałość mechaniczna – obudowa oraz mocowanie pinów wykonane z wytrzymałego tworzywa PA zapewniają podwyższoną odporność na uszkodzenia oraz działanie czynników chemicznych i olejów.
- Zgodność z normami – produkt spełnia wymagania IEC 61076-2-116 oraz posiada wysoki stopień ochrony IP65/IP67 (przy prawidłowym montażu i zablokowaniu), co pozwala na bezpieczną pracę nawet w trudnych warunkach przemysłowych.
- Wysokie parametry elektryczne – do 600V AC i 16A na styk z możliwością podłączenia przewodu o przekroju 2,5 mm².
- Odporność na temperatury – szeroki zakres temperatur pracy przewodu wynoszący od -40°C do +105°C (w ruchu od -20°C), co umożliwia stosowanie w wymagających środowiskach.
- Intuicyjne, szybkie łączenie – bagnetowy system blokowania pozwala na szybki montaż oraz skuteczną ochronę przed przypadkowym rozłączeniem.

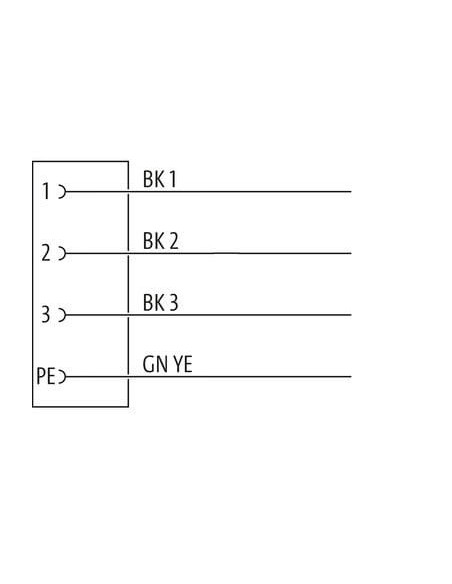

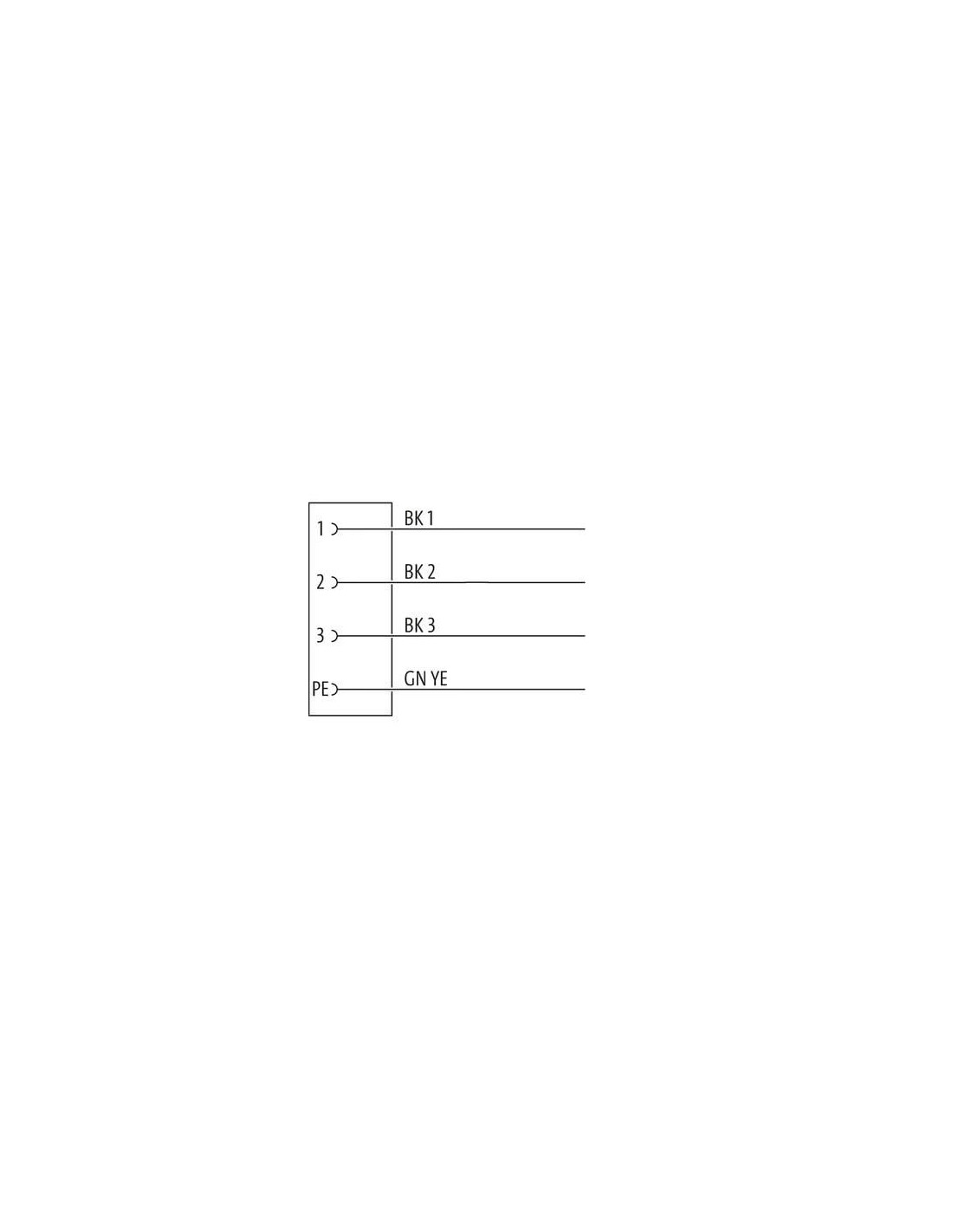

- Czytelne oznaczenia przewodów – ułatwiające szybki i właściwy montaż (BK1, BK2, BK3, zielono-żółty PE, zgodnie ze schematem połączeniowym).
Typowe zastosowanie gniazda żeńskiego MQ15
Gniazda MQ15 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodność połączenia elektrycznego oraz wysoka odporność na czynniki zewnętrzne i mechaniczne. W szczególności:
- Automatyka przemysłowa i linie produkcyjne
- Zasilanie silników elektrycznych oraz systemów napędowych
- Robotyka przemysłowa
- Szybkie połączenia panelowe w szafach sterowniczych
- Bezpieczne podłączenie urządzeń na stanowiskach testowych oraz pomiarowych
Konstrukcja i bezpieczeństwo użytkowania

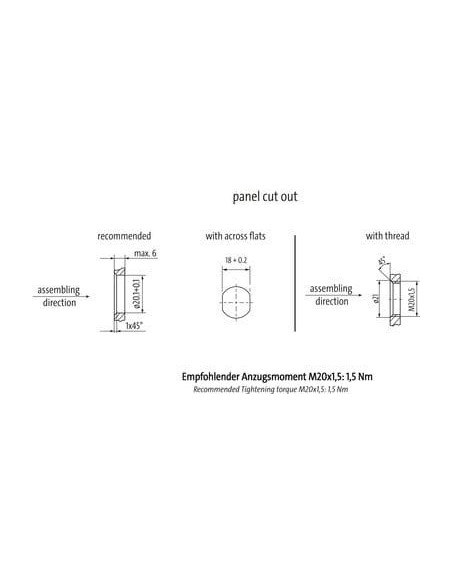

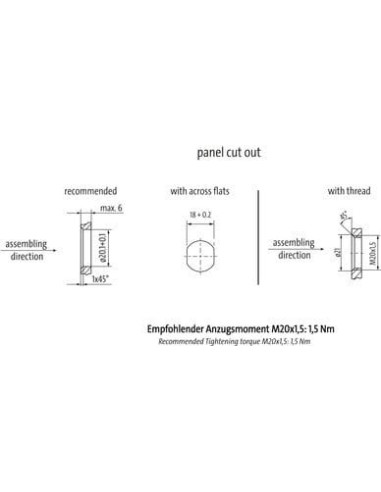

Montaż gniazda odbywa się na panelu przednim – dzięki standardowemu gwintowi M20 x 1,5 oraz dołączonej nakrętce instalacja przebiega szybko i bezproblemowo, a złącze zapewnia pewne i stabilne zamocowanie. Użytkownik powinien zwrócić szczególną uwagę na ochronę przed przeciążeniami mechanicznymi (np. wykorzystując opaski kablowe do odciążenia przewodu) oraz przestrzegać minimalnych promieni gięcia podczas prowadzenia kabli, co pozwala utrzymać deklarowaną klasę ochrony IP.
Dzięki wysokiej odporności na płomienie, oleje oraz wybrane substancje chemiczne, produkt nadaje się do pracy w strefach wymagających podwyższonego bezpieczeństwa, np. w zakładach przemysłu ciężkiego czy spożywczego.
Dlaczego warto wybrać złącze bagnetowe MQ15?
Złącze bagnetowe MQ15 wyróżnia się niezawodnością, prostotą obsługi oraz wysokim poziomem ochrony. Najważniejsze argumenty przemawiające za wyborem:
- Bardzo szybki montaż/demontaż bez konieczności użycia specjalistycznych narzędzi
- Ochrona IP65/IP67 gwarantująca niezawodność nawet w trudnych warunkach przemysłowych
- Możliwość pracy z wysokimi napięciami i prądami
- Zgodność z przepisami międzynarodowymi oraz normami bezpieczeństwa
Produkt ten doskonale sprawdzi się w wieloletniej eksploatacji i różnorodnych zastosowaniach przemysłowych.
