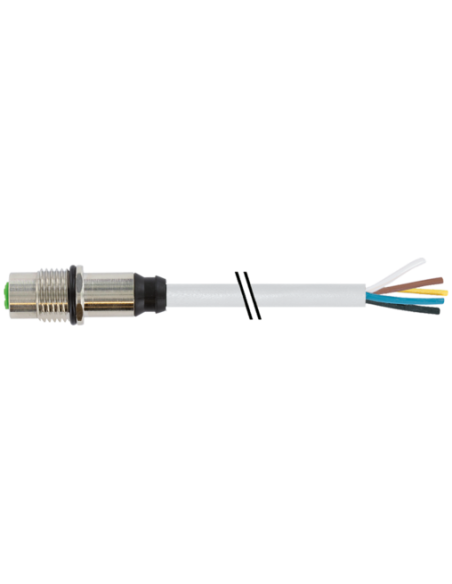

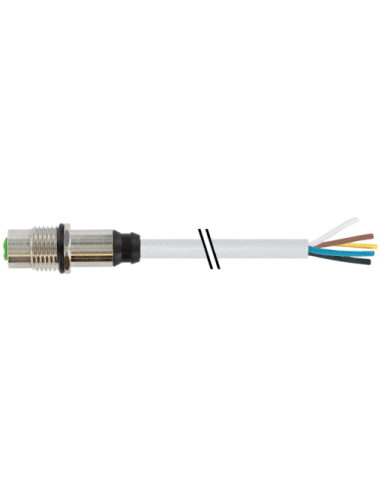

Gniazdo z kołnierzem
M12, 5-piny
Montaż na tylnym panelu
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Gniazdo żeńskie M12 A-kodowane 5-pinowe z przewodem – idealne rozwiązanie do przemysłowych połączeń
Gniazdo żeńskie M12 A-kod. 7000-13627-2150500 to komponent stworzony z myślą o wymagających aplikacjach przemysłowych, gdzie niezawodność oraz szczelność połączenia mają kluczowe znaczenie. Produkt posiada standardowe 5-pinowe złącze M12 z A-kodowaniem, co zapewnia kompatybilność z wieloma urządzeniami automatyki i systemami sterowania.
Najważniejsze cechy gniazda żeńskiego M12 A-kodowanego
- Typ złącza: Gniazdo z kołnierzem, montaż panelowy
- Zastosowanie: Instalacje automatyki przemysłowej, systemy sensoryczne, urządzenia sterujące, robotyka
- Stopień ochrony: IP67 – pełna ochrona przed wnikaniem pyłu i wilgocią przy odpowiedniej instalacji
- Długość przewodu: 5 m – umożliwia zastosowanie w oddalonych punktach sterowania
- Materiały: Elementy metalowe wykonane z mosiądzu pokrytego niklem, co zapewnia odporność na korozję
- Wysoka odporność chemiczna – w tym na oleje, benzynę oraz płomienie (potwierdzone normami IEC 60332-2-2, UL 1581)
Zastosowanie gniazda M12 z przewodem 5x0,34 mm²
Prezentowane gniazdo M12 doskonale sprawdzi się wszędzie tam, gdzie wymagane są bezpieczne i szczelne połączenia elektryczne. Typowe zastosowania obejmują:
- Automatyka przemysłowa
- Systemy czujników i aktuatorów
- Maszyny produkcyjne oraz urządzenia transportowe
- Systemy sterowania
- Połączenia panelowe i szafy sterownicze
Konstrukcja i schemat połączeń – szybki i pewny montaż

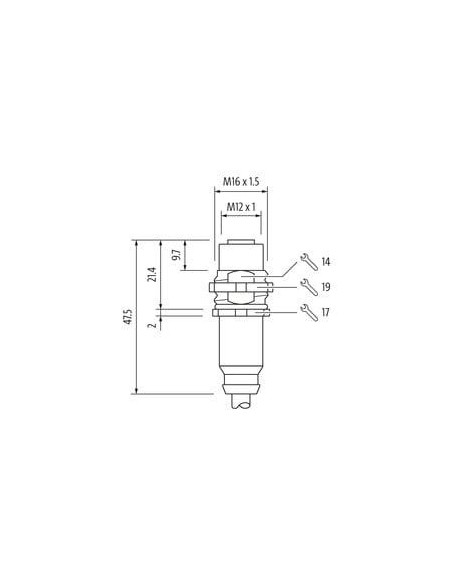

Gniazdo montowane na tylnym panelu umożliwia szybkie zamocowanie za pomocą gwintu M16 x 1,5 oraz śrubowego systemu blokady. Kodowanie A zapewnia właściwe połączenie i eliminuje ryzyko błędnego podłączenia przewodów. Przewód o przekroju 5x0,34 mm² oferuje odpowiednią obciążalność prądową oraz niską rezystancję, co gwarantuje stabilną transmisję sygnału.
Schemat wyprowadzeń:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – zielono-żółty (GN/YE)
Parametry eksploatacyjne i bezpieczeństwo użytkowania
Szczelność na poziomie IP67 gwarantuje bezpieczną pracę nawet w trudnych warunkach przemysłowych, chroniąc przed pyłem, wodą oraz przypadkowym uszkodzeniem mechanicznym. Produkt spełnia wymagania norm DIN EN 61076-2-101 (M12) oraz posiada certyfikację UL, co potwierdza wysoką jakość wykonania.
Przewód wykonany z PVC jest odporny na działanie różnych czynników chemicznych oraz promieniowanie UV. Przeznaczony do pracy w temperaturach od -25°C do +85°C (gniazdo) oraz od -30°C do +80°C (przewód w warunkach stałych).
Dlaczego warto wybrać gniazdo żeńskie M12 A-kod. 7000-13627-2150500?
- Uniwersalne zastosowanie – kompatybilność z wieloma systemami automatyki
- Niezawodność i trwałość – certyfikowane zgodnie z międzynarodowymi normami
- Wysoka odporność mechaniczna i chemiczna
- Łatwy i szybki montaż panelowy
- Bezpieczna transmisja sygnałów i zasilania
Gniazdo żeńskie M12 A-kodowane z przewodem to sprawdzone rozwiązanie dla profesjonalistów, którzy poszukują pewności i jakości w aplikacjach automatyki przemysłowej.
