Zasilanie

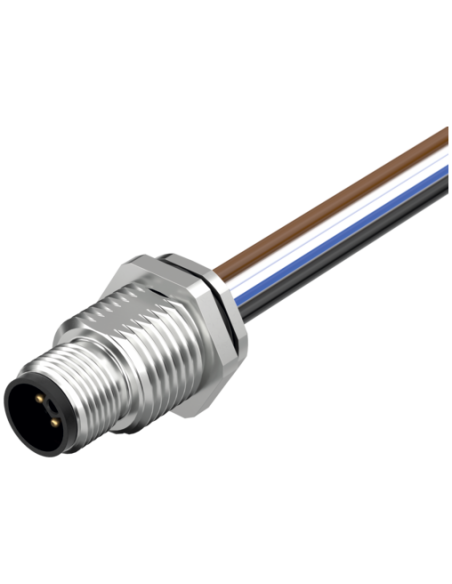

Wtyk z kołnierzem

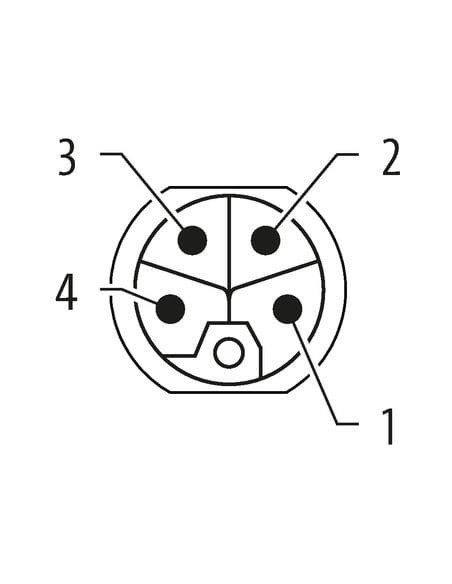

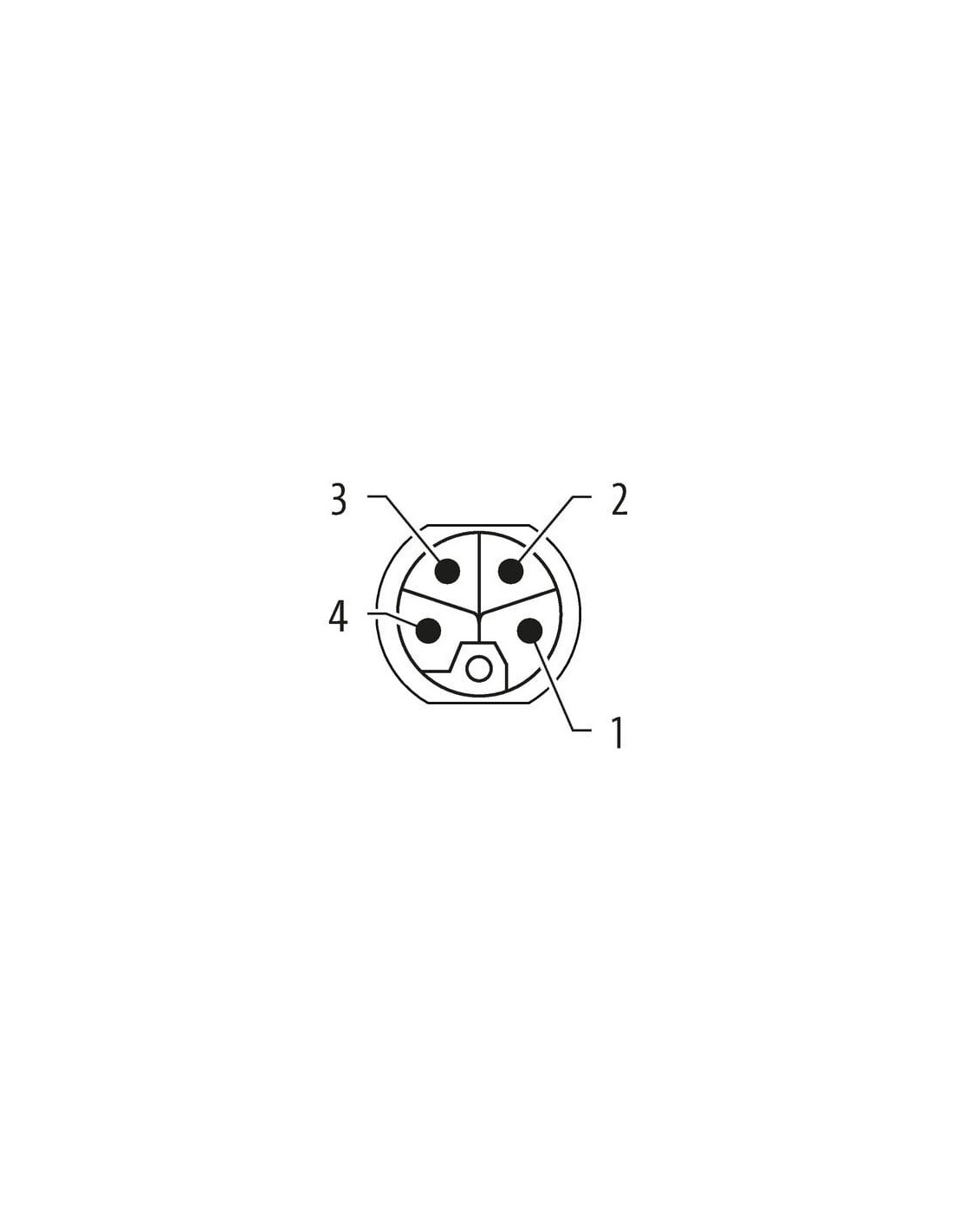

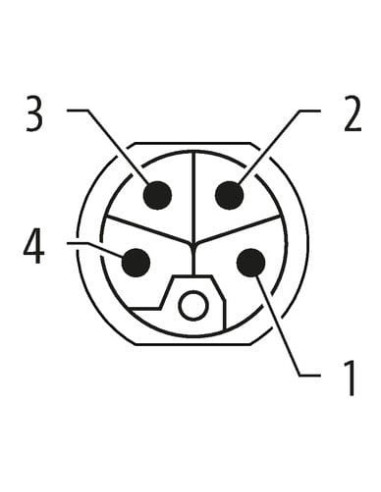

M12, 4-piny
Kodowanie L
Montaż na tylnym panelu
z podłączoną skrętką
Fastening nut included in the delivery
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

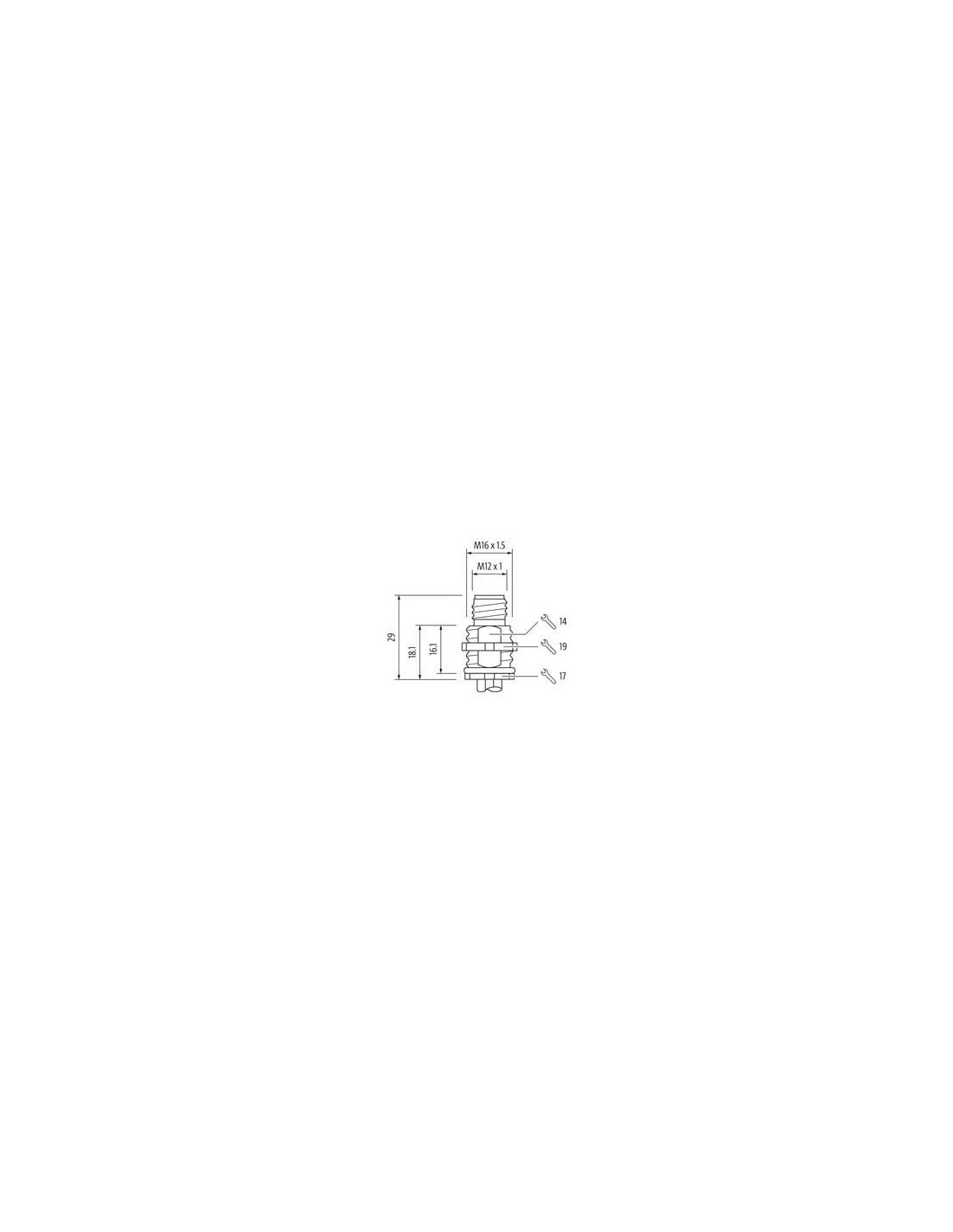

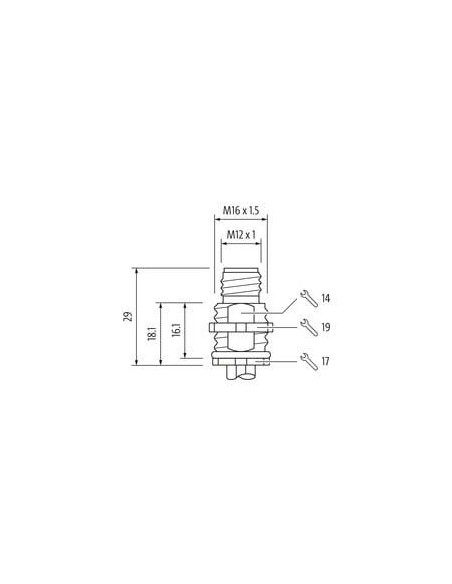

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | nickel plated |
| Materiał obudowa | Mosiądz |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 944 |
Structure | Cable
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 93,5 g/m |
| Material wire insulation | PUR |
| Amount wires | 4 |
| Outer diameter insulation | 2,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Resistances wire insulation | odporne na hydrolizę, odporne na drobnoustroje |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 900 V |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,31 kV @ 60 s |
| Rezystancja izolacji | 20 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Złącze zasilania M12 L-coded 4-polowe – wytrzymałe rozwiązanie do zasilania przemysłowego
Złącze zasilania M12 kodowanie L, 4-polowe (kod produktu: 7000-P4185-9440030) to wysokiej jakości element dedykowany do zastosowań w wymagającym środowisku przemysłowym. Produkt umożliwia bezpieczne i pewne połączenie elektryczne w automatyce przemysłowej, systemach zasilania i instalacjach maszynowych.
Wysoka odporność i trwałość M12 L-coding
Dzięki zastosowaniu mosiężnej, niklowanej obudowy oraz pozłacanych styków, złącze zapewnia doskonałą ochronę przed korozją i uszkodzeniami mechanicznymi. Klasa ochrony IP65/IP67 gwarantuje szczelność i niezawodność połączenia nawet w trudnych warunkach, odporność na czynniki środowiskowe oraz ochronę przed pyłem i strumieniami wody.
Możliwości zastosowania złącza zasilania M12
Złącze kołnierzowe M12 znakomicie sprawdza się w aplikacjach, gdzie wymagana jest niezawodność połączenia zasilania przy wysokich obciążeniach prądowych (max. 12 A na styk). Typowe obszary użycia to:
- Automatyka przemysłowa – zasilanie sterowników, czujników, napędów oraz urządzeń wykonawczych.
- Konstrukcja maszyn – stabilne połączenie w układach wymagających podwyższonego prądu i niezawodności.
- Robotyka – przesył energii do modułów napędowych oraz elementów ruchomych.
- Systemy transportowe i logistyczne – zapewnienie zasilania przenośnikom, podajnikom czy siłownikom.
Elastyczny montaż i kompatybilność
Złącze M12 4-pin montaż panelowy umożliwia łatwą integrację w panelach maszyn, szafach sterowniczych oraz wszędzie tam, gdzie połączenie musi być zamocowane od tyłu panelu. Gwint montażowy M16x1.5 pozwala na pewny i szybki montaż, a sposób mocowania "włożone, przykręcone" minimalizuje ryzyko uszkodzeń podczas instalacji.
Zalety przewodu PUR w złączu zasilania
Do złącza przymocowany jest przewód o długości 0,3 m, wykonany z trwałego i odpornego na czynniki zewnętrzne tworzywa PUR. Przewód o przekroju 1,5 mm² umożliwia przesył dużych prądów, a jego odporność na hydrolizę, drobnoustroje, oleje i benzynę pozwala na zastosowanie także w środowiskach narażonych na kontakt z agresywnymi substancjami.
Bezpieczeństwo i normy jakości
Produkt spełnia rygorystyczne normy IEC 61076-2-111 oraz posiada oznaczenia zgodności z międzynarodowymi standardami bezpieczeństwa i jakości. Wysoka odporność na napięcia przepięciowe (do 1,5 kV) zwiększa poziom ochrony urządzeń końcowych.
Typowe cechy techniczne złącza M12 L-coding
- Kodowanie L – dedykowane do zasilania o dużym natężeniu prądu.
- 4 piny – zapewniają szerokie możliwości konfiguracji połączeń energetycznych.
- Wytrzymałość mechaniczna – solidna konstrukcja oraz osłona przed uszkodzeniami mechanicznymi dzięki mosiężnej, niklowanej powłoce.
- Przewód PUR – wytrzymały, elastyczny, odporny na ścieranie i działanie środków chemicznych.
- Kolorystyka przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – ułatwiająca montaż i identyfikację.
Złącze zasilania M12 L-coded 4-polowe to uniwersalne, wytrzymałe i niezawodne rozwiązanie do nowoczesnych aplikacji przemysłowych wymagających wysokiej jakości połączenia energetycznego.
