Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Gniazdo z kołnierzem proste – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
USA
Przewód zatwierdzony dla 600 V
| Długość kabla | 0,6 m |
| Family construction form | M12 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

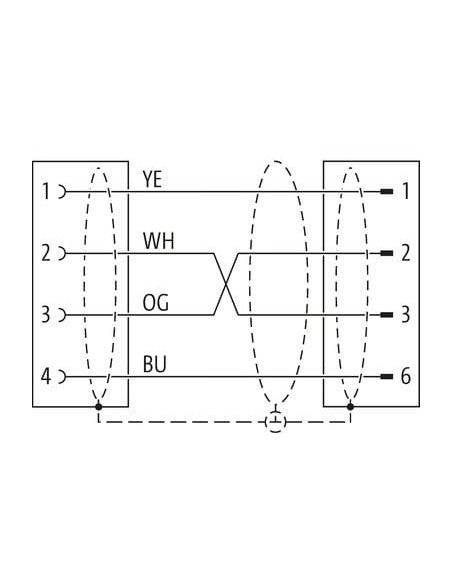

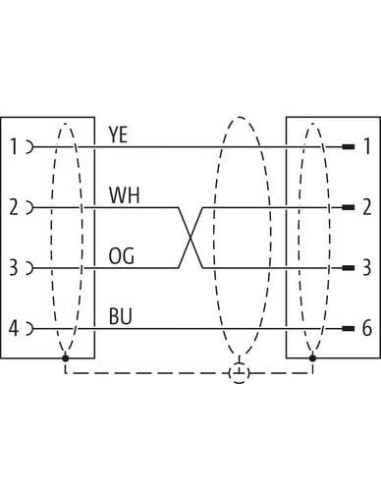

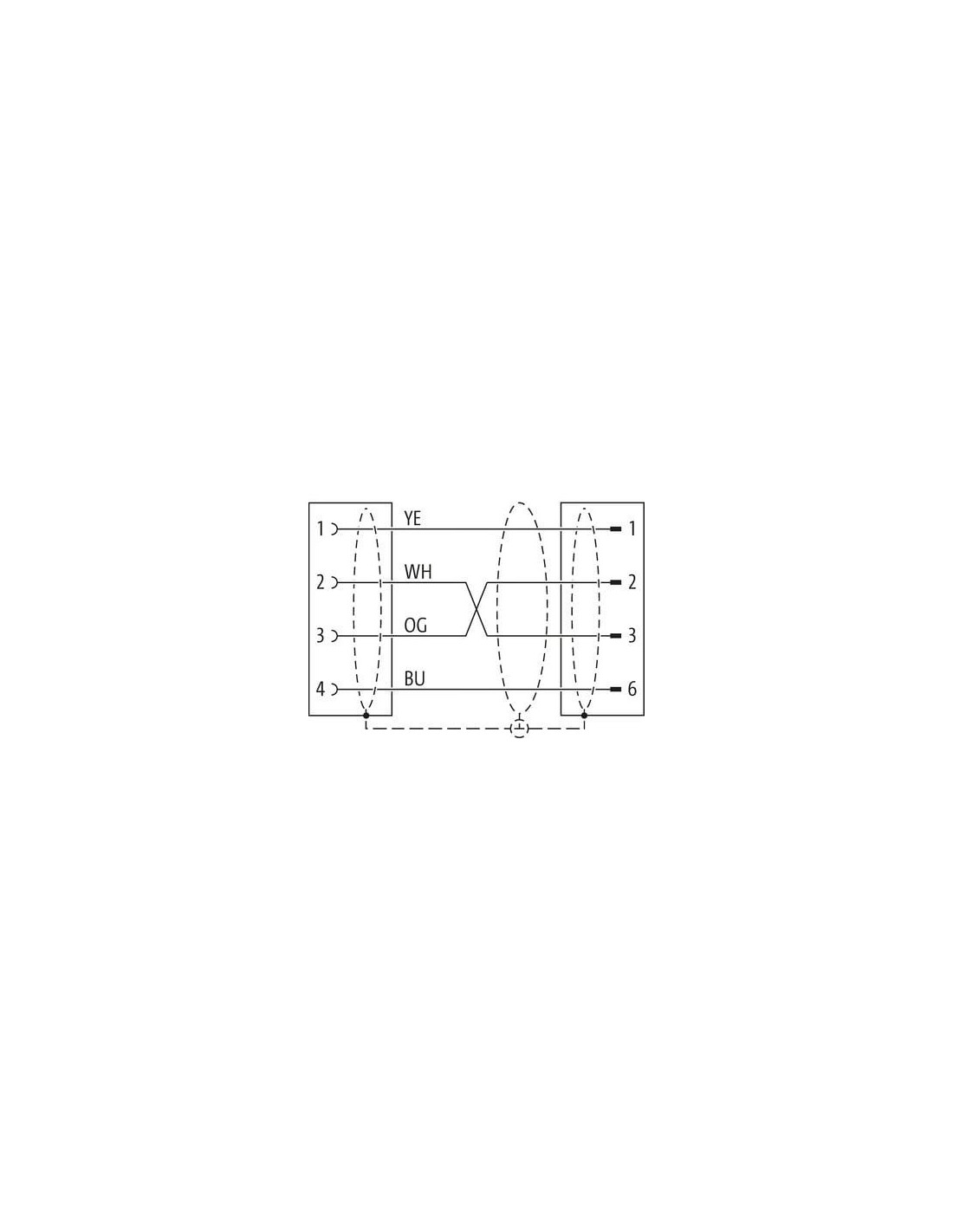

| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4U |
| Funkcja kabla | Dane |
| Kolor izolacji | teal |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 83 m |
| Cable weigth | 55,66 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,22 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 280 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 4 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Dystans (C-track) | 0,6 m |
| Prędkość ruchu (C-track) | 1,2 m/s |
| Liczba cykli skręcania | 3 Mio. |
| Skręcanie | ± 270 °/m |
| Prędkość skrętu | 60 Cykle/min |

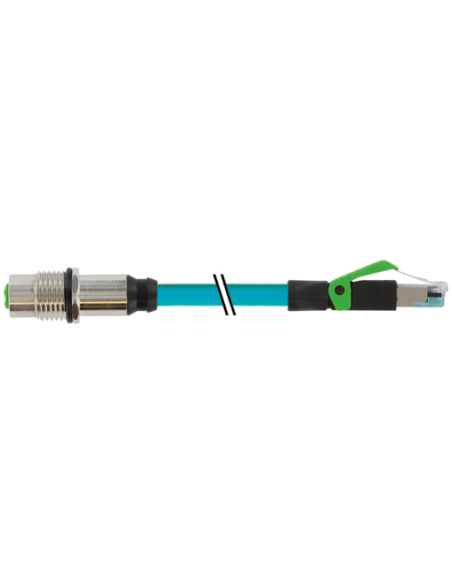

Złącze M12 kod D do Ethernet CAT5 z RJ45 – 7700-44851-S4U0060
Złącze M12 kod D z przewodem RJ45 to wysokiej jakości komponent wykorzystywany w przemysłowych systemach automatyki, sieciach Ethernet oraz aplikacjach wymagających niezawodnych połączeń i odporności na trudne warunki środowiskowe. Oferując połączenie standardu M12 z wtykiem RJ45, umożliwia integrację urządzeń sieciowych w środowisku przemysłowym, gdzie kluczowe znaczenie mają pewność transmisji danych oraz wysoki stopień ochrony mechanicznej.
Zastosowania przemysłowe i automatyka – złącze M12 Ethernet
Typowe zastosowania obejmują:
- Połączenia sieciowe w maszynach, liniach produkcyjnych i robotyce
- Systemy komunikacji przemysłowej EtherNet/IP, PROFINET oraz Modbus TCP
- Integracja urządzeń w panelach sterowniczych dzięki montażowi na tylnym panelu
- Połączenia urządzeń w trudnych warunkach środowiskowych (stopień ochrony IP67 / IP20)
Najważniejsze cechy złącza M12 – RJ45 Ethernet CAT5
Produkt charakteryzuje się następującymi cechami, istotnymi dla przemysłowych instalacji automatyki:
- Kodowanie D – zgodność z przemysłowymi standardami dla Ethernetu 100 Mbit/s
- 4 piny – praca w pełnym dupleksie (Full Duplex)
- Przewód Ethernet CAT5 klasy D o długości 0,6 m, ekranowany (oplot miedziany, ocynowany, foliowanie)
- Obudowa: mosiądz niklowany, odporny na korozję oraz działanie chemikaliów i olejów
- Wytrzymałość mechaniczna: odporność na drgania, liczne cykle gięcia i skręcania (idealny do aplikacji ruchomych, przewód TPE)
- Stopnie ochrony IP67 (M12), IP20 (RJ45) – zabezpieczenie przed pyłem i wilgocią
- Szeroki zakres temperatur: od -25°C do +85°C (elementy złączy), od -40°C do +80°C (przewód)
- Wysoka odporność na płomienie, działanie olejów i benzyny, zgodność z normami UL i IEC
- Zatwierdzenie na napięcie do 600 V (cURus)
Budowa techniczna i kompatybilność – złącze M12/RJ45
Unikalna konstrukcja złącza łączy standard przemysłowy M12 z popularnym w sieciach IT wtykiem RJ45, umożliwiając łatwą integrację urządzeń automatyki przemysłowej z infrastrukturą informatyczną. Montaż panelowy złącza M12 pozwala na stabilne umieszczenie w pulpitach i szafach sterowniczych, zapewniając szczelność i odporność na wyładowania elektrostatyczne.
Najważniejsze atuty:

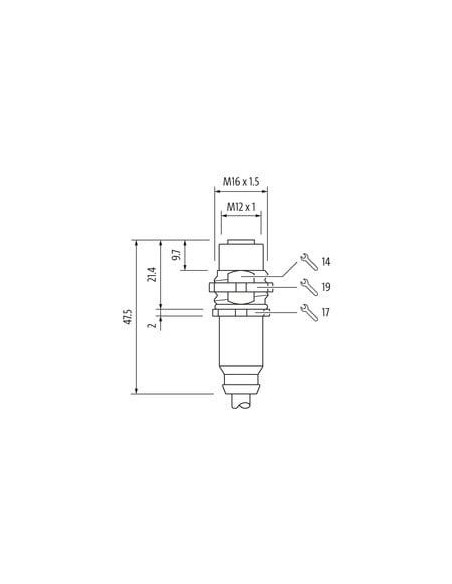

- Szybki i pewny montaż w panelu (gwint M16x1,5, M12x1)
- Łatwość łączenia urządzeń Ethernet w zakładach przemysłowych
- Odporność na ponad 35 milionów cykli zgięć i 3 miliony skrętów – optymalne do pracy w dynamicznym środowisku
- Ekranowany przewód chroniący transmisję danych przed zakłóceniami elektromagnetycznymi
Typowe zastosowania i korzyści z zastosowania złącza M12 D-kod w sieciach Ethernet
Złącze M12 kod D, RJ45 męskie znajduje zastosowanie w przemyśle spożywczym, motoryzacyjnym, logistycznym, przetwórstwie oraz wszędzie tam, gdzie wymagane są wytrzymałe i niezawodne połączenia sieciowe. Przewód o powłoce TPE jest odporny na uszkodzenia mechaniczne i chemiczne, a zgodność z kategorią CAT5 pozwala na zastosowanie w nowoczesnych systemach sieciowych, w tym do transmisji danych o przepustowości do 100 Mbit/s.
Dzięki łatwej integracji, odporności na warunki przemysłowe oraz certyfikacjom międzynarodowym produkt stanowi jedno z najczęstszych rozwiązań montażowych w pulpitach, szafach oraz na stanowiskach operatorskich urządzeń automatyki.
