Gniazdo z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

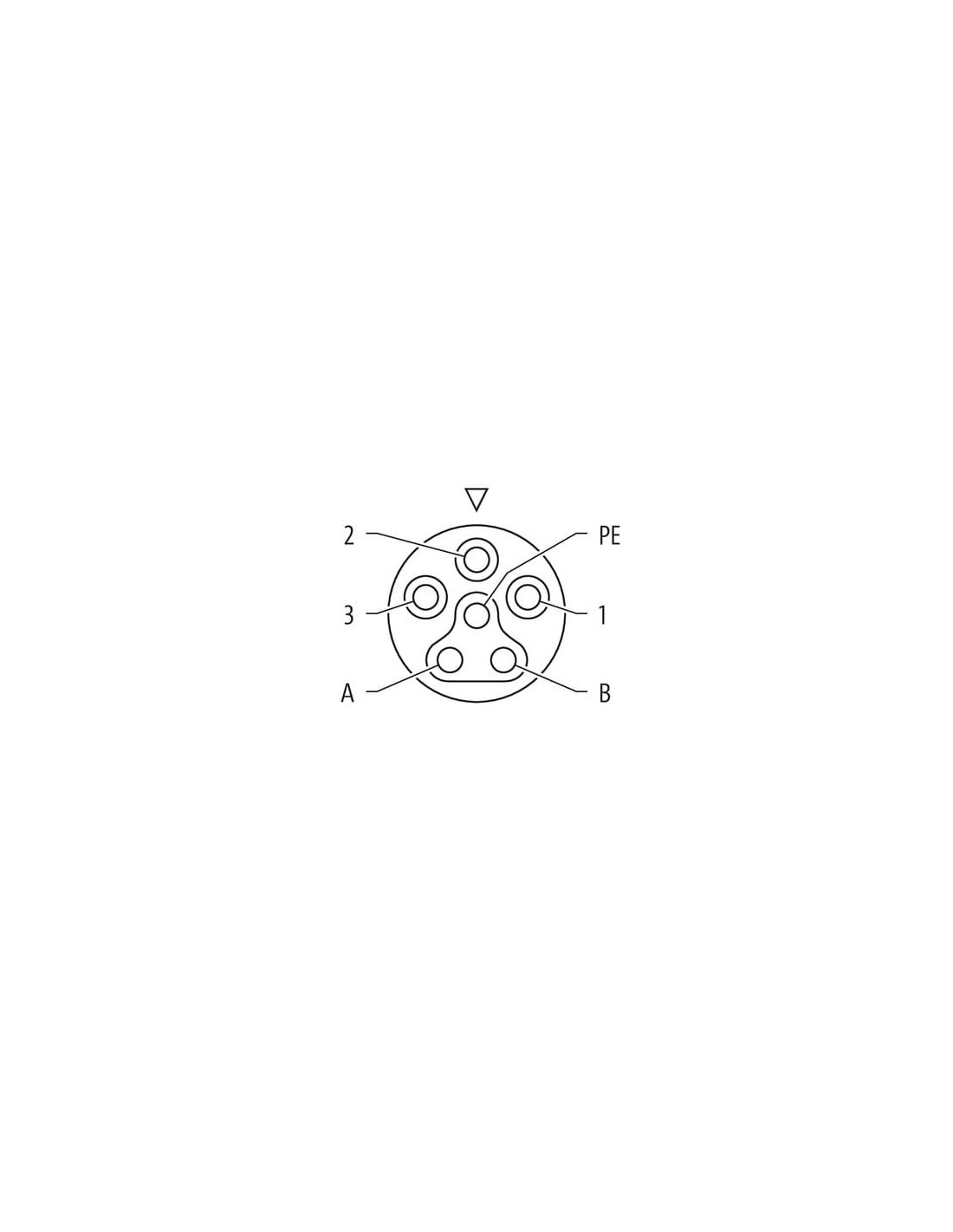

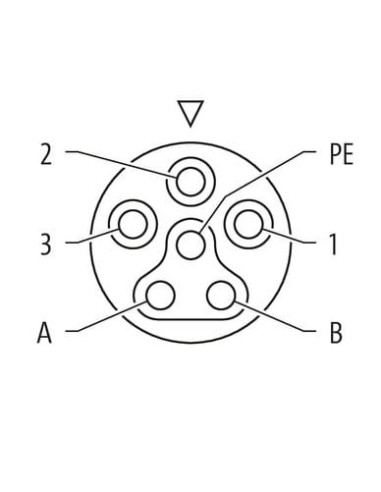

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

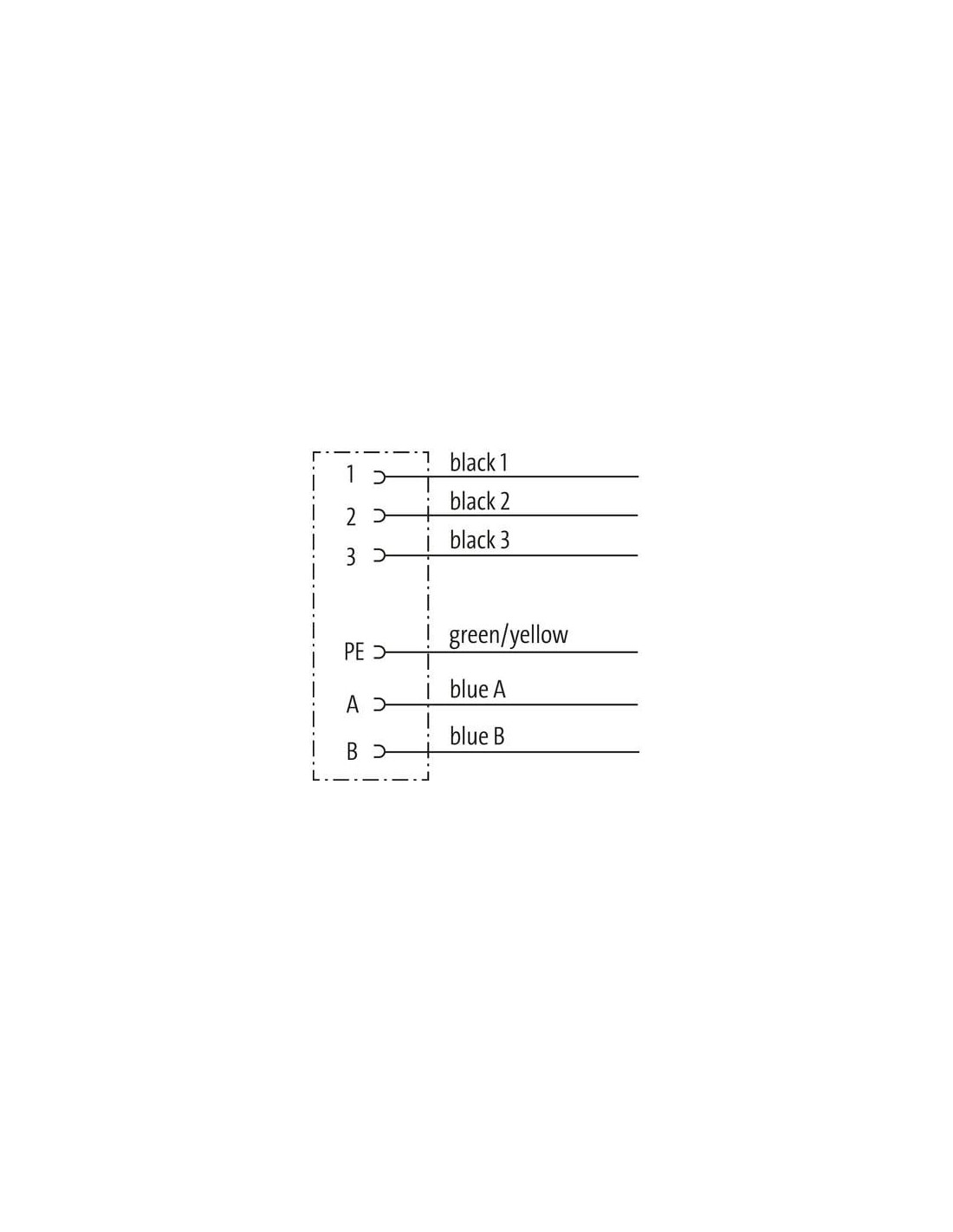

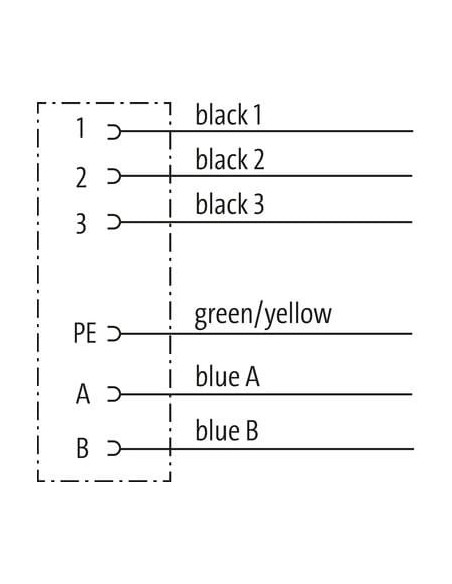

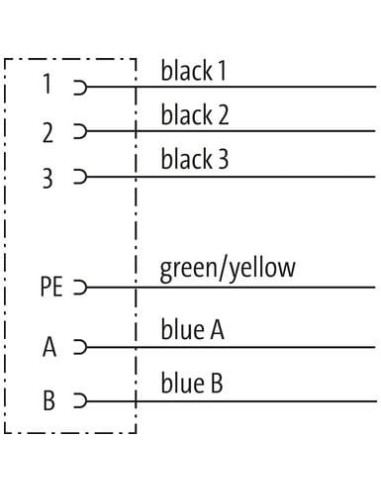

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

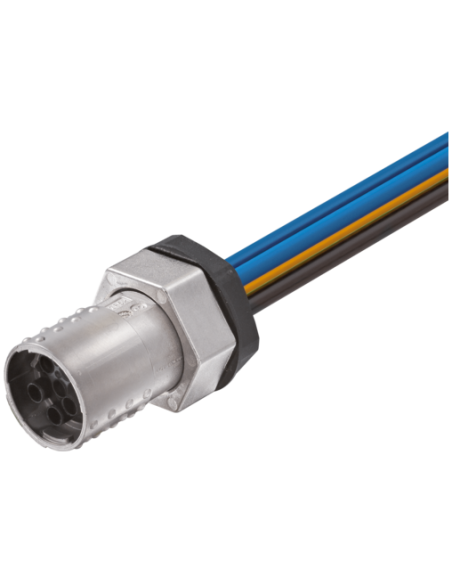

MQ15-X-Power gniazdo żeńskie ekranowane – profesjonalne połączenie w aplikacjach przemysłowych
MQ15-X-Power gniazdo żeńskie ekranowane z mocowaniem przednim to wysokiej jakości komponent przeznaczony do wymagających zastosowań przemysłowych. Produkt o kodzie 7000-P8391-P800050 charakteryzuje się wysoką wytrzymałością mechaniczną i niezawodnością, dzięki czemu znajduje zastosowanie w automatyce przemysłowej, robotyce, systemach zasilania oraz maszynach produkcyjnych.
Zastosowanie i zalety złącza MQ15-X-Power – zapewnij bezpieczeństwo i niezawodność instalacji
Dzięki ekranowanej obudowie oraz wysokiemu stopniowi ochrony IP67, złącze idealnie sprawdza się w środowiskach o podwyższonej wilgotności, zapyleniu czy obecności olejów i środków chemicznych. Montaż na przednim panelu oraz zamknięcie bagnetowe gwarantują szybki, pewny i trwały montaż, nawet w miejscach trudno dostępnych.
- 6-pinowa konfiguracja umożliwia przesył zasilania oraz sygnałów sterujących w jednej wiązce, co redukuje ilość przewodów w instalacji.

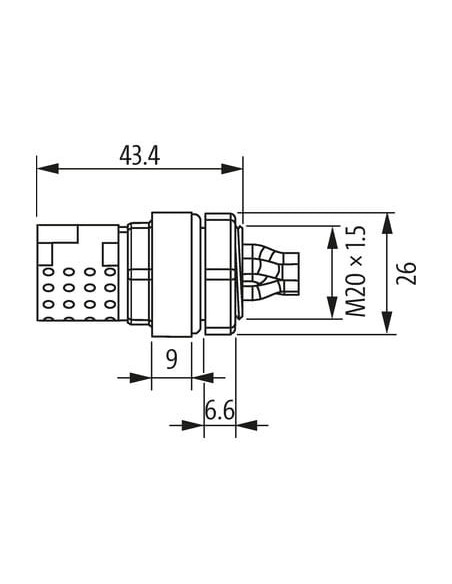

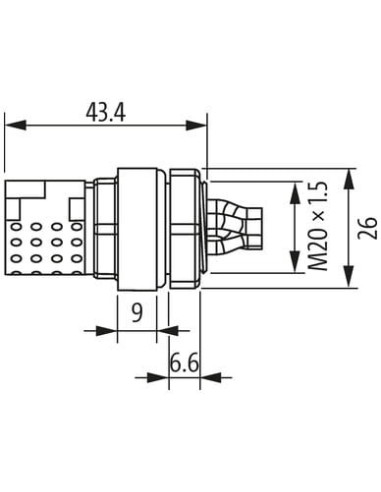

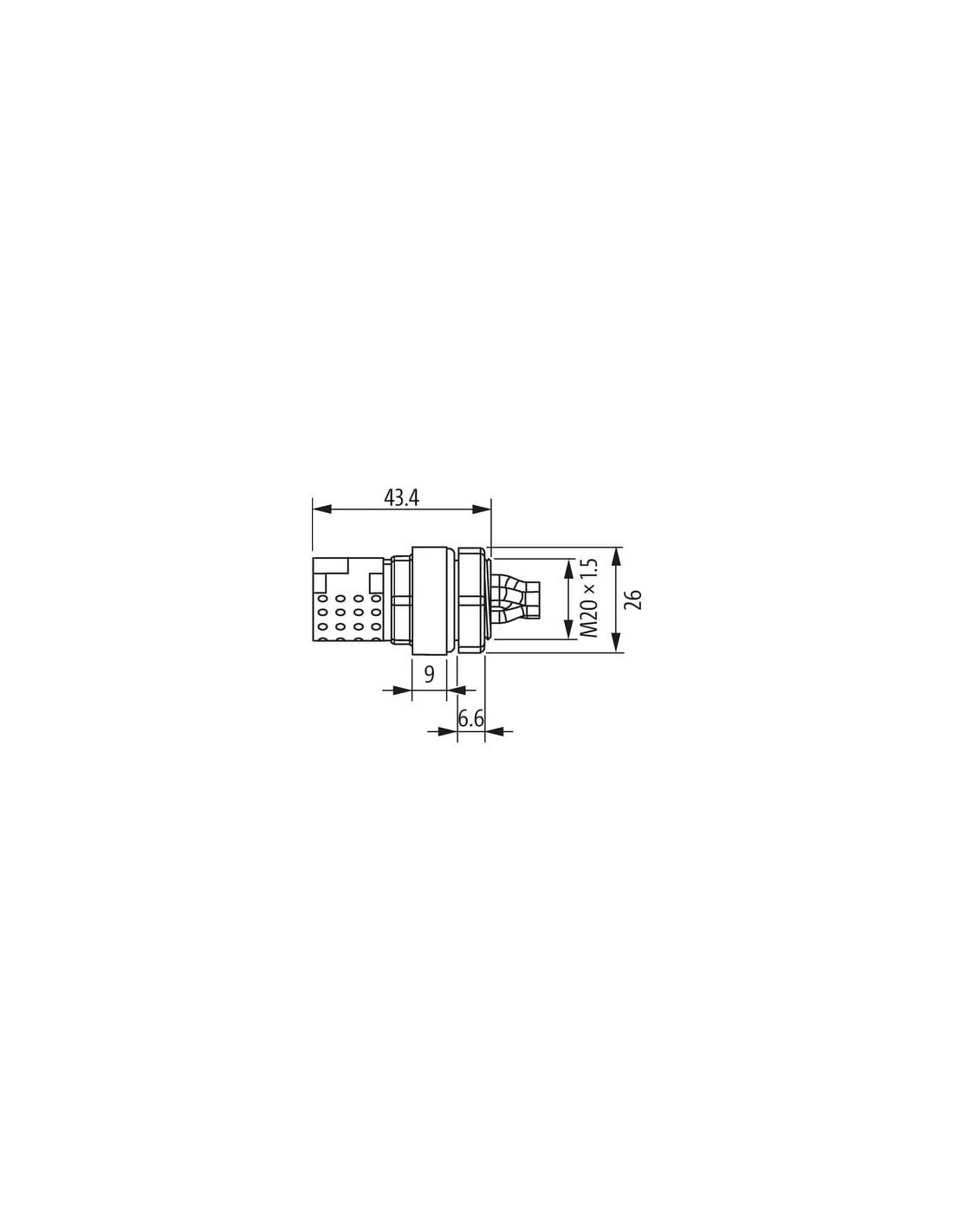

- Kołnierz z gwintem M20 x 1,5 pozwala na szczelny i estetyczny montaż w panelach elektrycznych i szafach sterowniczych.
- Posrebrzane styki minimalizują oporność i zapewniają długotrwałą, niezawodną transmisję sygnału oraz wysoką odporność na korozję.
- Obudowa wykonana z mosiądzu, niklowana charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne i oddziaływanie mediów przemysłowych.
- Powłoka izolacyjna z PVC chroni przewody przed czynnikami chemicznymi oraz mechanicznymi, zapewniając długą żywotność połączeń.
Typowe zastosowania gniazda ekranowanego MQ15-X-Power
Stosowane jest przede wszystkim w aplikacjach, gdzie wymagana jest wysoka jakość połączenia, odporność na zakłócenia elektromagnetyczne oraz szczelność. Produkt idealnie sprawdza się w:
- Układach zasilania silników oraz napędów elektrycznych
- Systemach przemysłowej automatyki i robotyki
- Rozdzielniach i szafach sterowniczych
- Aplikacjach wymagających zastosowania przewodów ekranowanych
- Modernizacjach maszyn i urządzeń przemysłowych
Budowa i konstrukcja – wygoda montażu oraz bezpieczeństwo użytkowania
Gniazdo żeńskie MQ15 wyposażone jest w przewód o długości 0,5 m, wykonany z giętkiej, miedzianej skrętki klasy 5, co gwarantuje dobre przewodnictwo i dużą odporność na uszkodzenia mechaniczne. Kabel zawiera 6 przewodów o przekroju 2,5 mm², oznaczonych kolorami dla łatwej identyfikacji i szybkiego podłączenia.
- Wytrzymałość na 500 cykli wtykania zapewnia długotrwałe użytkowanie w wymagających warunkach eksploatacyjnych.
- Temperatura pracy w zakresie od -40°C do +90°C umożliwia zastosowanie również w ekstremalnych środowiskach.
- Wysoka odporność na płomień, oleje i benzynę gwarantuje bezpieczeństwo w trudnych warunkach przemysłowych.
Parametry techniczne ułatwiające dobór i zastosowanie
Produkt pozwala na przenoszenie prądów roboczych do 16 A (na styku zasilania) oraz napięcia do 600 V, co czyni go uniwersalnym rozwiązaniem dla wielu typów urządzeń przemysłowych. Pełne ekranowanie i solidna konstrukcja ograniczają ryzyko zakłóceń oraz podnoszą poziom bezpieczeństwa obsługi.
Podsumowanie – uniwersalne gniazdo z kołnierzem do wymagających aplikacji
Gniazdo żeńskie MQ15-X-Power ekranowane to sprawdzony komponent do realizacji profesjonalnych połączeń w przemyśle i automatyce. Łączy w sobie niezawodność, trwałość oraz bezpieczeństwo – niezbędne w każdej instalacji przemysłowej wymagającej odporności na warunki zewnętrzne i zakłócenia elektromagnetyczne.
