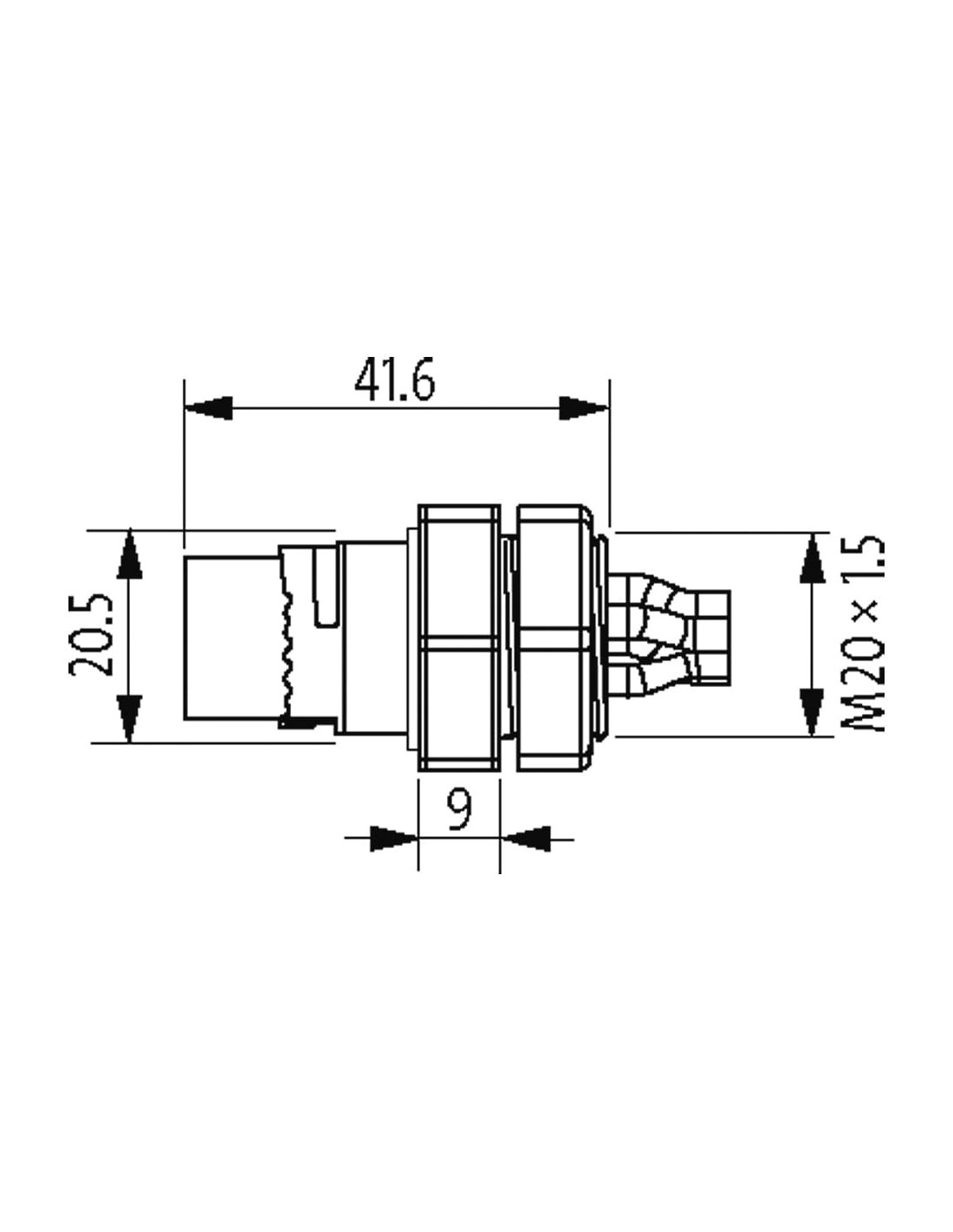

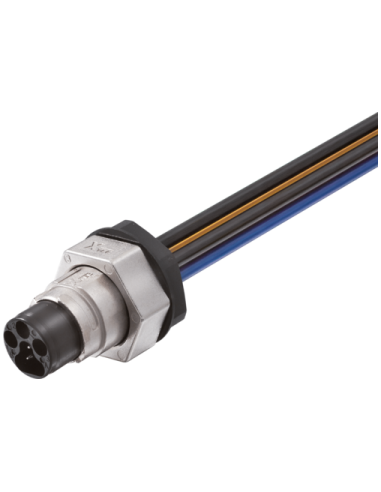

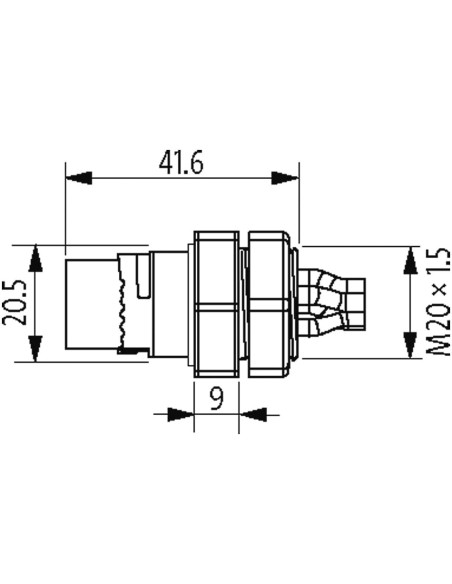

Wtyk z kołnierzem
MQ15, 6-piny
z podłączoną skrętką
ekranowana obudowa
Montaż na przednim panelu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,25 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

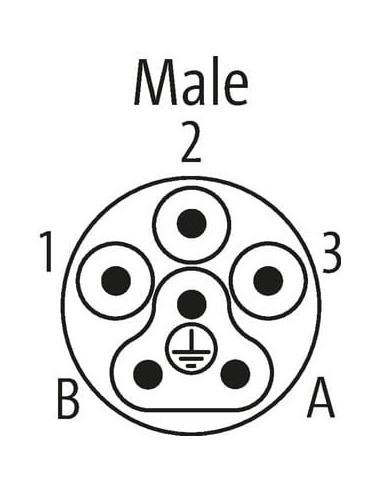

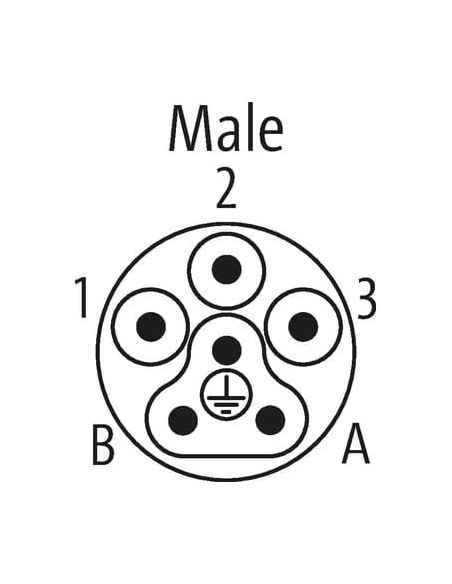

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

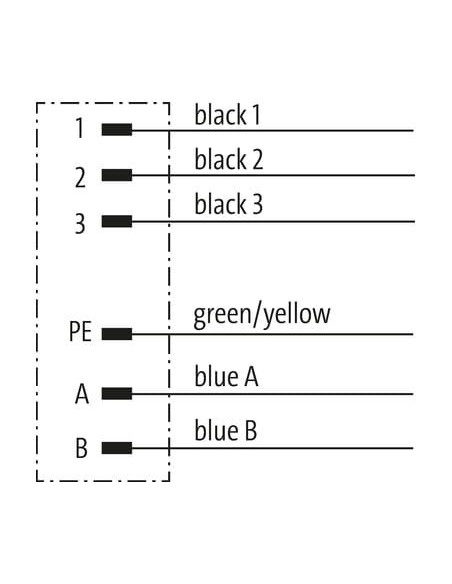

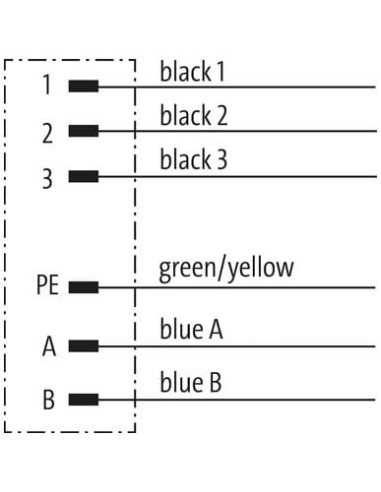

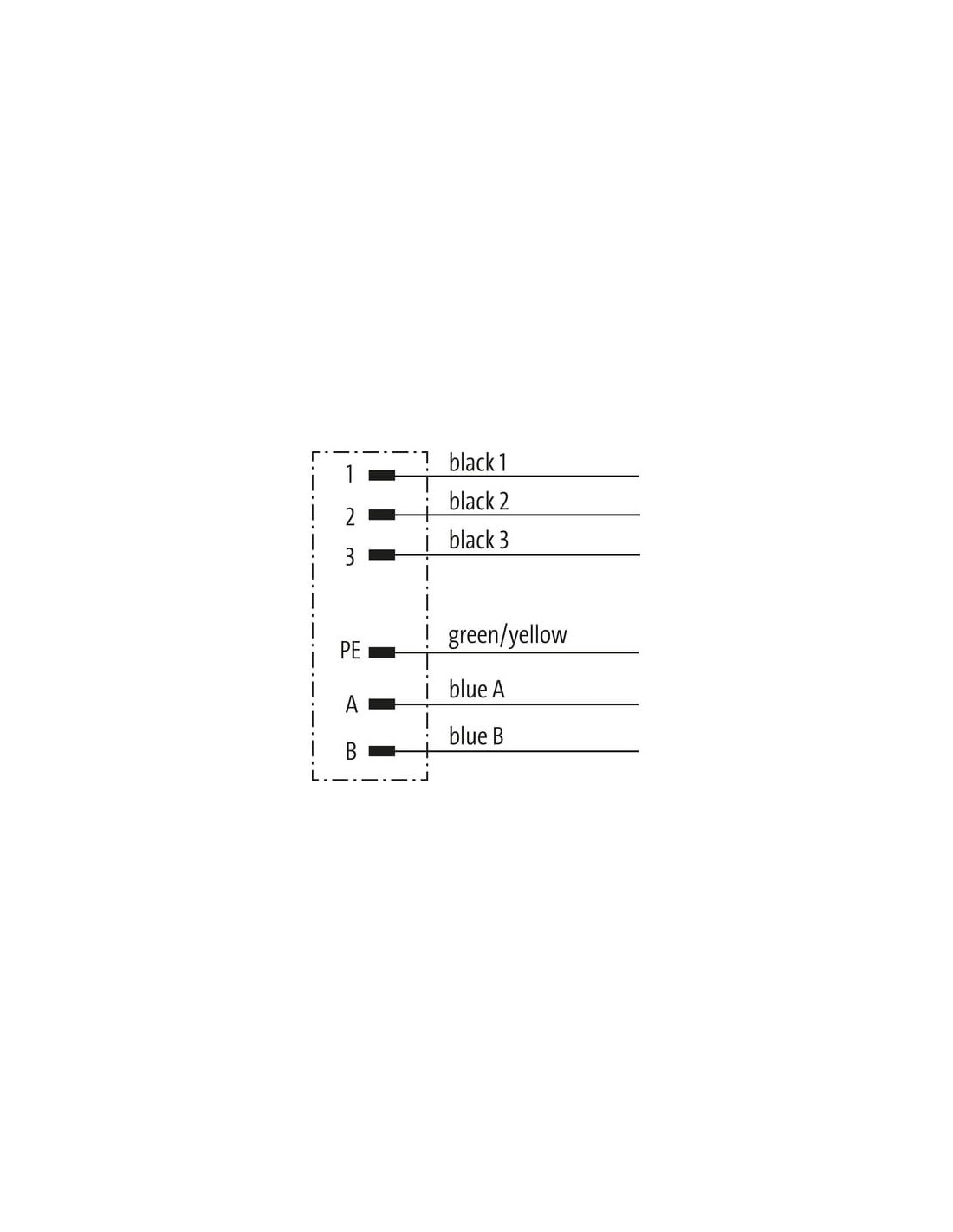

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
General data | Cable
| Identyfikacja przewodu | P80 |
Structure | Cable
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, niebieski, niebieski |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 3,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

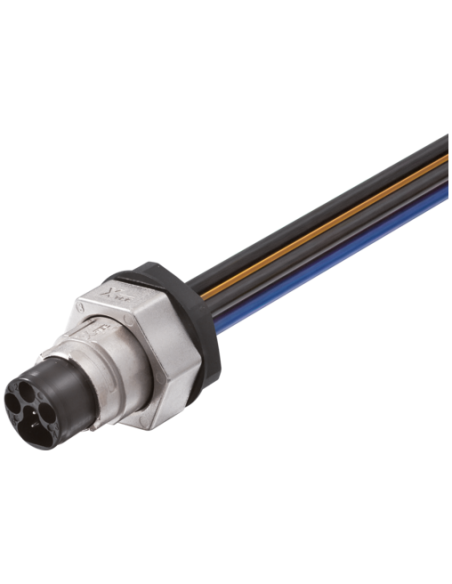

Złącze przemysłowe MQ15-X-Power 6-pin z kablem – wysoka odporność i niezawodność
MQ15-X-Power to solidne złącze przemysłowe o oznaczeniu 7000-P8381-P800025, wyróżniające się sześcioma pinami i krótkim przewodem o długości 0,25 m. Produkt przeznaczony jest do montażu na przednim panelu oraz aplikacji wymagających wysokiej trwałości i niezawodności połączeń w trudnych warunkach przemysłowych.
Charakterystyka i konstrukcja – złącze z wysokiej jakości materiałów
Obudowa złącza wykonana jest z mosiądzu pokrytego niklem, co zapewnia bardzo dobrą odporność chemiczną oraz na oleje. Dzięki zastosowaniu wysokiej jakości tworzyw sztucznych i materiałów izolacyjnych, złącze spełnia wymagania trudnych aplikacji, jest odporne na działanie agresywnych mediów przemysłowych oraz posiada podwyższone właściwości ochronne (IP67). Maksymalna temperatura pracy sięga 90°C, co umożliwia montaż także w warunkach podwyższonej temperatury otoczenia.
Zastosowania przemysłowe – wszechstronność i bezpieczeństwo
Złącze MQ15-X-Power znajduje zastosowanie w:
- przemysłowych systemach zasilania oraz automatyki,
- maszynach produkcyjnych,
- infrastrukturze przemysłowej oraz robotyce,
- panelach sterowniczych,
- instalacjach energetycznych, gdzie wymagane jest bezpieczne przesyłanie zasilania i sygnałów.
Możliwość przesyłu prądu do
16 A oraz napięcia
do 600 V AC pozwala na zastosowanie złącza w układach wymagających zarówno wysokiej wydajności, jak i stabilności pracy.
Budowa kablowa i układ pinów – elastyczność konfiguracji
Przewód o przekroju 2,5 mm², wykonany z ocynowanej miedzi (klasa 5), gwarantuje bardzo dobre przewodnictwo oraz odporność na zginanie. Izolacja z PVC zapewnia wytrzymałość mechaniczną oraz odporność na płomienie zgodnie z normami UL 1581 oraz IEC 60332-2-2.
Typowy układ przewodów obejmuje trzy przewody czarne, dwa niebieskie oraz jeden zielono-żółty (PE), co wyraźnie ułatwia instalację oraz zapewnia poprawność i bezpieczeństwo połączeń. Wtyk jest w pełni ekranowany, co zapewnia dodatkową ochronę sygnałów przed zakłóceniami elektromagnetycznymi.
Łatwość montażu i bezpieczeństwo eksploatacji
Bagnetowy sposób zamykania umożliwia szybkie i bezpieczne podłączenie oraz odłączenie złącza, jednocześnie gwarantując precyzyjne i trwałe zamocowanie. Zastosowany system chroni przed przypadkowym rozłączeniem podczas pracy urządzenia.
Dzięki konstrukcji odpornej na zabrudzenia (stopień ochrony IP67), złącze nadaje się do pracy zarówno w warunkach suchych, jak i wilgotnych, a odporność na zanieczyszczenia klasy 3 zapewnia niezawodność przez długi okres użytkowania.
Typowe przykłady wykorzystania złącza MQ15-X-Power
- Zasilanie silników elektrycznych i siłowników
- Podłączanie systemów rozdzielczych i sterujących
- Automatyka przemysłowa i technika napędowa
- Przemysł spożywczy, chemiczny, maszynowy
Niezawodność, wysokie parametry techniczne oraz odporność na warunki zewnętrzne sprawiają, że złącze MQ15-X-Power usprawnia pracę i zwiększa bezpieczeństwo każdej instalacji przemysłowej.
